Zasilanie awaryjne z fotowoltaiki i magazyn energii – skuteczny system backup przy przerwach w dostawie prądu

Zasilanie awaryjne z fotowoltaiki nie jest automatyczną funkcją każdej instalacji PV. Standardowe systemy on-grid, powszechne w Polsce (gdzie działa już ponad 1,5 mln instalacji PV), wyłączają się podczas zaniku napięcia w sieci ze względu na wymagania antywyspowe. Zgodnie z Dyrektywą Parlamentu Europejskiego i Rady (UE) 2024/1275 dotyczącą charakterystyki energetycznej budynków, instalacje energetyczne przyłączone do sieci muszą spełniać wymagania bezpieczeństwa zapobiegające niekontrolowanej pracy wyspowej oraz zasilaniu zwrotnemu do sieci publicznej. Dla firm oznacza to realne ryzyko przestojów, strat produkcyjnych, utraty danych, a czasem także problemów z bezpieczeństwem obiektu. W praktyce PV może zasilać odbiory w czasie blackoutu dopiero wtedy, gdy instalacja ma architekturę umożliwiającą pracę wyspową: odpowiedni falownik, separację od sieci, wydzielone obwody krytyczne i zwykle magazyn energii. Poniżej wyjaśniam, jak to działa, jakie są warianty systemu i jak podejść do doboru mocy oraz pojemności.

Najważniejsze fakty: kiedy PV zasili obiekt w blackout?

W sytuacji braku zasilania pojawia się wiele pytań dotyczących działania instalacji fotowoltaicznej. Czy panele same w sobie zapewnią energię? Jak odróżnić standardowe rozwiązanie on-grid od systemu umożliwiającego zasilanie awaryjne? Poniżej przedstawiamy najważniejsze fakty i praktyczne różnice między trybem wyspowym a klasycznym podtrzymaniem z UPS.

Czy fotowoltaika działa podczas braku prądu?

W typowej instalacji fotowoltaicznej on-grid, gdy pojawia się awaria sieci energetycznej i zanika napięcie, zwykły falownik on-grid odłącza się i przestaje zasilać obiekt. Dzieje się tak nie dlatego, że „panele nie produkują”, tylko dlatego, że inwerter jest zobowiązany do wyłączenia się w celu ochrony antywyspowej. To kluczowy punkt: nawet w słoneczny dzień instalacja PV bez funkcji wyspowej nie może zasilać Twojej rozdzielnicy, bo nie ma zdefiniowanego „punktu odniesienia” napięcia i częstotliwości oraz nie może ryzykować zasilania zwrotnego do sieci. Jak wskazuje operator systemu dystrybucyjnego PGE Dystrybucja, źródła rozproszone przyłączone do sieci muszą automatycznie odłączać się w przypadku zaniku napięcia, aby zapobiec zasilaniu zwrotnemu, które mogłoby stanowić zagrożenie dla pracowników sieci oraz stabilności systemu elektroenergetycznego.

Różnica między prosumenckim on-grid a rozwiązaniem awaryjnym w B2B sprowadza się do tego, czy system potrafi w kontrolowany sposób utworzyć lokalną mikrosieć (wyspę) i zasilać tylko wybrane obwody, niezależnie od sieci energetycznej.

Co jest potrzebne, aby PV pracowała „wyspowo” (tryb wyspowy)?

Aby zasilanie rezerwowe PV miało sens operacyjny w firmie, potrzebujesz spójnej architektury, w której role urządzeń są jasno rozdzielone. Falownik hybrydowy (albo inwerter off-grid dla firm) musi umieć przejść w tryb wyspowy i stabilizować parametry energii w mikrosieci. Równolegle konieczny jest układ separacji od sieci OSD, czyli przełączanie sieć–wyspa realizowane stycznikami, rozłącznikiem lub przełącznikiem ATS (automatyczny układ SZR/ATS), z blokadą uniemożliwiającą równoległe podanie napięcia na stronę sieci.

Trzecim elementem jest wydzielenie obwodów krytycznych: w praktyce projektuje się „rozdzielnicę krytyczną” (lub sekcję krytyczną w rozdzielnicy głównej), zasilaną z wyjścia backup/EPS. Czwarty element, najczęściej niezbędny, to magazyn energii do fotowoltaiki, który bilansuje moc, pokrywa krótkotrwałe skoki obciążenia i pozwala pracować w nocy oraz przy niskiej generacji.

W B2B to nie jest „dodatek do instalacji”, tylko zmiana sposobu zasilania części budynku – wraz z konsekwencjami dla zabezpieczeń, selektywności i procedur UR.

Falownik typu grid-following (sieciowy) VS Falownik typu grid-forming (wyspowy)

• Falownik typu grid-following (sieciowy) – wymaga obecności sieci, nie może samodzielnie generować napięcia ani częstotliwości.
• Falownik typu grid-forming (wyspowy) – tworzy własną sieć, steruje napięciem i częstotliwością, umożliwia black start.

Różnica między zasilaniem awaryjnym a UPS (czas przełączenia)

W rozmowach z facility managerami często mieszają się dwa pojęcia: zasilanie awaryjne z PV (EPS/backup) i klasyczny UPS. Różnica jest praktyczna i dotyczy przede wszystkim czasu przełączenia oraz jakości energii.

To prowadzi do odpowiedzi na pytanie, które często pojawia się w przetargach: jak szybko inwerter hybrydowy przełącza się na zasilanie awaryjne? W większości rozwiązań EPS czas przełączenia jest „odczuwalny” dla części odbiorów i wynosi około sekund, dlatego w serwerowniach, automatyce linii lub systemach bezpieczeństwa (tam, gdzie nawet krótki zanik powoduje restart) nadal stosuje się UPS, a PV+magazyn traktuje jako źródło energii „za UPS-em” albo jako zasilanie długotrwałe po ustabilizowaniu wyspy.

Jakie odbiory realnie da się utrzymać z PV + magazynu?

W praktyce ograniczeniem nie jest wyłącznie pojemność magazynu (kWh), ale też moc chwilowa (kW), prądy rozruchowe oraz charakter obciążeń. Silniki, sprężarki, pompy i część urządzeń HVAC mogą wymagać wielokrotności prądu znamionowego przy starcie, co może przeciążyć wyjście backup, wyzwolić zabezpieczenia i zresetować mikrosieć.

Dlatego w firmach typowy scenariusz jest selektywny: zasila się oświetlenie awaryjne i wybrane obwody oświetleniowe, systemy bezpieczeństwa (SSWiN, CCTV, kontrola dostępu), podstawową infrastrukturę IT (switch’e, router, łącza), automatykę nadzoru (BMS/SCADA) oraz te elementy procesu, które umożliwiają bezpieczne zatrzymanie albo utrzymanie minimalnej produkcji. Zasilanie całego domu lub „całego obiektu” bywa możliwe technicznie, ale w B2B zwykle jest nieopłacalne i trudne w integracji, jeśli mówimy o dużych mocach i odbiorach z napędami.

Szybka decyzja: PV w trybie wyspowym

1. Czas przełączenia wymagany: <100 ms → UPS konieczne; 100 ms–10 s → hybrydowy falownik; >10 s → bateria + PV
2. Moc krytyczna (kW): małe odbiory → falownik domowy; średnie → falownik hybrydowy B2B; duże → bateria wielkogabarytowa
3. Autonomia wymagana (h): <1h → minimalna bateria; 1–4h → średnia pojemność; >4h → duża bateria + PV
4. Rodzaj sieci: jednofazowa / trójfazowa
5. Obecność silników: tak/nie (wpływa na prądy rozruchowe)
6. Ograniczenia budżetowe: niskie / średnie / wysokie

Trzy typowe wyniki:

• Mała instalacja biurowa: PV + mała bateria → kilka godzin pracy
• Magazyn / centrum danych: PV + duża bateria + UPS → krytyczne odbiory
• Proces przemysłowy z silnikami: PV + baterie + generator awaryjny → pewność rozruchu

Zasilanie awaryjne z fotowoltaiki: architektury systemu

Wybór odpowiedniej architektury dla zasilania awaryjnego z fotowoltaiki wymaga zrozumienia, jak różne konfiguracje współpracują ze sobą i jakie mają ograniczenia. Od prostych układów on-grid z magazynem energii, przez systemy off-grid, aż po hybrydy trójźródłowe – każda opcja ma inne wymagania projektowe, priorytety energetyczne i konsekwencje dla pracy krytycznych obwodów. Poniżej przedstawiamy kluczowe warianty i ich charakterystykę.

PV on-grid + magazyn energii + EPS/backup (najczęstszy wariant)

Najczęściej spotykany układ to instalacja fotowoltaiczna połączona z falownikiem hybrydowym, magazynem energii i wyjściem EPS/backup, które zasila wydzielony obwód krytyczny. W normalnej pracy PV pokrywa zużycie energii w obiekcie i może ładować magazyn. Podczas awarii zasilania system przełącza się na zasilanie z magazynu (oraz z PV, jeśli jest dostępna generacja), a falownik staje się „źródłem sieci” dla mikrosieci.

W szczególności trzeba zweryfikować ograniczenia wyjścia backup: dopuszczalną moc ciągłą i chwilową, pracę 1-f/3-f, tolerancję niezrównoważenia faz oraz to, czy istniejąca instalacja elektryczna (rozdzielnice, układ uziemienia, zabezpieczenia różnicowoprądowe) jest kompatybilna z pracą wyspową. Część systemów wymaga bardzo świadomego projektu rozdziału faz, bo przeciążenie jednej fazy może wyłączyć cały tryb awaryjny.

Scenariusze graniczne pracy systemu PV + bateria

• Bateria pełna + niskie obciążenie → falownik może ograniczać PV (regulacja częstotliwości / limit mocy)
• Minimalne SoC / rezerwa → system może odmówić przejścia w tryb wyspowy
• Niska temperatura baterii → ograniczona moc ładowania/rozładowania

System off-grid jako zasilanie rezerwowe (dla obiektów bez sieci lub z niską niezawodnością)

System off-grid kojarzy się z obiektami bez przyłącza, ale w praktyce bywa też sensownym zasilaniem awaryjnym tam, gdzie przerwy w dostawie prądu są częste, a sieć jest „słaba” jakościowo. Dotyczy to obiektów terenowych, infrastruktury telekomunikacyjnej, stacji pomiarowych, czasem też zaplecza logistycznego w rejonach o ograniczonej przepustowości sieci.

W B2B kluczowe jest to, że off-grid zwykle projektuje się jako układ z większą redundancją, z możliwością rozbudowy magazynu oraz z przewidzianą integracją z agregatem. Taki system ma inne priorytety niż klasyczny on-grid: stabilność, przewidywalność i zarządzanie energią w warunkach ograniczonych zasobów, a nie maksymalizacja oddawania do sieci.

PV + agregat + magazyn (hybryda trójźródłowa pod wysoką dostępność)

Dla zakładów, które nie mogą sobie pozwolić na dłuższy zanik zasilania, najbardziej odporna jest architektura trójźródłowa: PV + magazyn + agregat. Magazyn energii pokrywa natychmiastowy zanik i stabilizuje mikrosieć. Fotowoltaika zmniejsza zużycie paliwa i wydłuża czas autonomii w dłuższych przerwach. Agregat jest „długim ogonem” energii, gdy blackout trwa wiele godzin lub gdy warunki pogodowe ograniczają generację PV.

Taki układ wymaga dopracowanej logiki sterowania EMS: priorytetów źródeł, progów uruchomienia agregatu, kontroli mocy ładowania magazynu oraz warunków transferu przy powrocie sieci. Z punktu widzenia integratora krytyczne jest też to, jak system realizuje synchronizację i czy dopuszcza bezpieczny transfer bez skoków parametrów, które mogłyby wyłączyć wrażliwą automatykę.

Typowa warstwowa architektura: UPS (ms) → bateria/PV (min–h) → generator (h–d)

DC-coupled vs AC-coupled (konsekwencje dla sprawności i retrofitów)

W uproszczeniu DC-coupled oznacza, że ładowanie magazynu odbywa się „po stronie DC”, bliżej paneli, zwykle z mniejszą liczbą konwersji energii. To często poprawia sprawność i ułatwia kontrolę przepływów w wyspie. AC-coupled polega na dołożeniu magazynu i inwertera bateryjnego po stronie AC, co bywa wygodne w modernizacji istniejących instalacji PV, bo ingerencja w stronę DC jest ograniczona.

W praktyce wybór wpływa na to, jaką mocą można ładować i rozładowywać magazyn, jak system zachowa się przy dużych zmianach obciążenia oraz jak złożona będzie koordynacja zabezpieczeń. Przy retrofitach w obiektach pracujących w trybie ciągłym różnica sprowadza się często do ryzyka przestojów podczas wdrożenia i zakresu przebudowy rozdzielni.

Dobór mocy i pojemności: od profilu obciążeń do autonomii

Dobór odpowiedniej mocy i pojemności magazynu w systemie PV + backup zaczyna się od rzetelnej analizy obciążeń i oczekiwanego czasu autonomii. Kluczowe jest nie tylko określenie, które odbiory są krytyczne, ale także uwzględnienie prądów rozruchowych, sezonowości produkcji PV oraz strategii zarządzania energią w mikrosieci. Poniżej przedstawiamy praktyczne wskazówki, jak przejść od profilu zużycia do realnej dostępności zasilania rezerwowego.

Jak dobrać moc (kW) dla odbiorów krytycznych i prądów rozruchowych?

Dobór mocy zaczyna się od inwentaryzacji obciążeń i uczciwego podziału: co jest krytyczne, co jest ważne, a co może być odłączone natychmiast po zaniku prądu z sieci. W obiektach przemysłowych i logistycznych największym błędem jest przenoszenie do „rozdzielnicy krytycznej” odbiorów z napędami bez sprawdzenia prądów rozruchowych. Sprężarki, pompy, windy, układy chłodnicze i część urządzeń z falownikami napędowymi mogą generować piki, które przekraczają możliwości wyjścia awaryjnego.

Falownik hybrydowy (a dokładniej: jego tor EPS/backup) musi pokryć nie tylko moc ciągłą, ale też krótkotrwałe przeciążenia. Jeżeli nie pokryje, system zareaguje odłączeniem, a mikrosieć „zapadnie się” napięciowo, co często wygląda jak seria restartów i w konsekwencji brak ciągłości zasilania kluczowych urządzeń. W projektach B2B oznacza to, że doboru nie robi się „z katalogu”, tylko na podstawie pomiarów, danych z rozdzielnic i charakterystyki rozruchu kluczowych maszyn.

Ile energii (kWh) potrzeba na X godzin autonomii?

Pojemność magazynu energii dobiera się do scenariusza awaryjnego, a nie do rocznej autokonsumpcji. Najprostsze podejście obliczeniowe wygląda tak:

E [kWh] = P_avg [kW] × t [h] + bufor na straty i degradację

W praktyce dochodzi kilka korekt: sprawność konwersji, zapas na starzenie (degradację) akumulatora, minimalny stan naładowania, który chcesz utrzymać ze względów żywotności, oraz fakt, że w blackout często kluczowa jest praca nocna. To oznacza, że nawet jeśli PV w dzień może „podtrzymywać” mikrosieć, to i tak magazyn musi być w stanie przejąć większość energii, gdy nie ma produkcji.

W firmach często spotyka się dwa typy wymagań. Pierwszy to 1–4 godziny autonomii, które pozwalają utrzymać ciągłość operacyjną, dokończyć cykl, zabezpieczyć proces i uniknąć twardego przestoju. Drugi to 8–24 godziny, stosowane tam, gdzie stawką jest bezpieczeństwo obiektu, utrzymanie chłodnictwa, telekomunikacji albo infrastruktury krytycznej. W tym drugim wariancie bardzo często ekonomiczniej i pewniej jest dołożyć agregat niż przewymiarowywać sam magazyn.

Wpływ profilu generacji PV (zimą) na realną dostępność zasilania rezerwowego

Ocena „czy PV zasila w blackout” musi uwzględniać sezonowość. W Polsce wiele awarii sieci zbiega się z trudnymi warunkami pogodowymi: silnym wiatrem, mokrym śniegiem, oblodzeniem. To są jednocześnie sytuacje, gdy uzysk z paneli fotowoltaicznych spada, a zapotrzebowanie obiektu (ogrzewanie, wentylacja, utrzymanie temperatur) rośnie. W skrócie: zimą i przy złej pogodzie PV jest najmniej „dyspozycyjna”, więc rośnie rola magazynu i strategii zrzutu obciążeń.

Dlatego projekt powinien opierać się na danych pomiarowych (profil zużycia energii, przebiegi mocy, krytyczne godziny pracy) oraz na konserwatywnych założeniach generacji. W obiektach z wymogami dostępności warto przyjąć scenariusz „noc + brak słońca przez X godzin” jako test minimalny, a PV traktować jako wsparcie wydłużające czas pracy, nie jako gwarant energii.

Strategie zarządzania energią (EMS): shedding obciążeń i priorytety

EMS w systemach awaryjnych to nie „opcjonalny dodatek”, tylko często warunek stabilności. W mikrosieci trzeba umieć szybko odłączyć odbiory niekrytyczne, gdy spada stan naładowania magazynu albo gdy ryzykujesz przeciążenie wyjścia backup. W praktyce wdraża się priorytety: najpierw utrzymanie IT/bezpieczeństwa, potem sterowanie procesem, a na końcu komfort (część HVAC) i obciążenia elastyczne, takie jak ładowarki EV.

W zakładach coraz częściej spotyka się scenariusz, w którym system automatycznie ogranicza HVAC, zrzuca ładowarki i wyłącza część gniazd technologicznych, żeby utrzymać automatykę oraz serwery. To jest też najprostsza droga do realnego „full backup dla biura” rozumianego jako ciągłość kluczowych funkcji, bez prób utrzymania całego budynku w trybie normalnym.

Tabela wielkości obciążeń (Load group sizing)

Przykłady doboru B2B:

1. Małe biuro: 5 kW obciążeń krytycznych, autonomia 2 h, UPS + PV + bateria 10 kWh
2. Magazyn: 10 kW krytycznych, autonomia 4 h, PV 20 kWp + bateria 40 kWh
3. PLC przemysłowy + sprężarki: 15 kW, autonomia 3 h, PV 30 kWp + bateria 60 kWh + generator rezerwowy

Kluczowe komponenty i integracja z instalacją elektryczną

Skuteczna integracja zasilania awaryjnego z fotowoltaiki wymaga zrozumienia roli kluczowych komponentów i ich współpracy z istniejącą instalacją elektryczną. Falownik hybrydowy, magazyn energii oraz układy przełączania sieć–wyspa decydują o stabilności mikrosieci, bezpieczeństwie i dostępności energii dla krytycznych odbiorów. Poniżej omawiamy najważniejsze parametry, wymagania i praktyczne wskazówki dla poprawnej integracji.

Falownik hybrydowy / inwerter wyspowy: parametry, które decydują

Jeżeli celem jest zasilanie awaryjne z fotowoltaiki, falownik staje się centralnym elementem bezpieczeństwa i jakości energii. O doborze decyduje moc ciągła oraz przeciążeniowa na wyjściu EPS, jakość sinusoidy i zdolność utrzymania częstotliwości przy dynamicznych obciążeniach. W systemach trójfazowych trzeba zweryfikować, czy falownik hybrydowy pracuje jako pełne 3-f w wyspie i jaka jest dopuszczalna asymetria faz, bo to determinuje, czy możesz zasilać nierównomiernie rozłożone obwody.

Równie ważna jest współpraca z baterią poprzez BMS, funkcja EPS (Emergency Power Supply) oraz możliwość black start, czyli uruchomienia mikrosieci z samego magazynu po głębokim zaniku zasilania. Dla obiektów z dużą automatyką istotne są także zachowania przy przeciążeniach: czy system ogranicza moc (droop), czy odcina, i jak wygląda powrót po zadziałaniu zabezpieczeń.

Ograniczenia EPS:

• Moc chwilowa ograniczona
• Jednofazowy EPS tylko dla małych obciążeń
• Limity nierównowagi faz
• Redukcja PV jeśli brak rezerwy baterii

Lista kontrolna falownika:

• Czy wspiera grid-forming?
• Czy obsługuje black start?
• Czy PV działa w trybie wyspowym?
• Czy możliwy jest 3-fazowy wyspowy start?

Magazyn energii: chemia, bezpieczeństwo, BMS i warunki pracy

W B2B magazyn energii to element zarówno energetyczny, jak i bezpieczeństwa. Wybór chemii (np. LFP vs NMC) przekłada się na charakterystykę termiczną, gęstość energii, zachowanie w awariach oraz wymagania ppoż. Z perspektywy eksploatacji istotne są też parametry mocy (C-rate), bo magazyn ma nie tylko „mieć kWh”, ale też umieć oddać odpowiedni prąd w krytycznym momencie, na przykład przy starcie kluczowego odbioru.

W polskim rynku, szczególnie w segmencie mniejszych instalacji, często spotyka się pojemności rzędu 5–15 kWh, a 10 kWh bywa wybierane jako kompromis koszt–użyteczność. W obiektach komercyjnych ten punkt odniesienia bywa jednak zbyt mały, jeśli mówimy o kilku- lub kilkunastokilowatowych obciążeniach krytycznych. Dlatego trzeba rozróżnić pojemność nominalną i użyteczną oraz uwzględnić degradację i warunki pracy (temperatura, wentylacja, obciążenie cykliczne). W dokumentacji serwisowej kluczowe są gwarancje pojemności końcowej, limity cykli i wymagania co do przeglądów oraz aktualizacji.

Przełączanie sieć–wyspa: ATS, rozłączniki, selektywność zabezpieczeń

Separacja od sieci OSD to obszar, w którym „prawie dobrze” oznacza ryzyko poważnej awarii albo zagrożenie dla ekip pracujących na sieci. Przełączanie może być ręczne (tam, gdzie dopuszczalny jest czas reakcji obsługi) albo automatyczne (ATS), ale w obu przypadkach musi istnieć jednoznaczna blokada uniemożliwiająca zasilanie zwrotne (backfeed). To wymaga poprawnej koordynacji aparatury: styczników z blokadą mechaniczną, rozłączników, odpowiednich wyzwalaczy i logicznej kolejności załączeń.

Równie ważna jest selektywność zabezpieczeń w mikrosieci. W trybie wyspowym prądy zwarciowe są często niższe niż przy zasilaniu z sieci, więc część zabezpieczeń może nie działać tak, jak w normalnym układzie. To powinno być przeanalizowane na etapie projektu, bo inaczej problem ujawni się dopiero podczas testu blackoutu.

Minimalne testy funkcjonalne systemu

• Utrata zasilania z sieci → automatyczne przełączenie systemu w tryb wyspowy
• Powrót zasilania z sieci → bezpieczne przywrócenie normalnej pracy systemu
• Weryfikacja braku zasilania zwrotnego do sieci (anti-backfeed)
• Sprawdzenie blokad bezpieczeństwa i interlocków między trybami pracy
• Stabilność pracy wyspy przy nagłym wzroście obciążenia

Przełącznik ręczny vs ATS / SZR

• Ręczny przełącznik zasilania → dopuszczalny w instalacjach, gdzie czas reakcji może być dłuższy i dostępny jest personel obsługi
• ATS / SZR (automatyczne przełączanie zasilania) → rozwiązanie zalecane w zastosowaniach B2B, zapewniające szybkie przełączenie i pełną automatyzację działania systemu

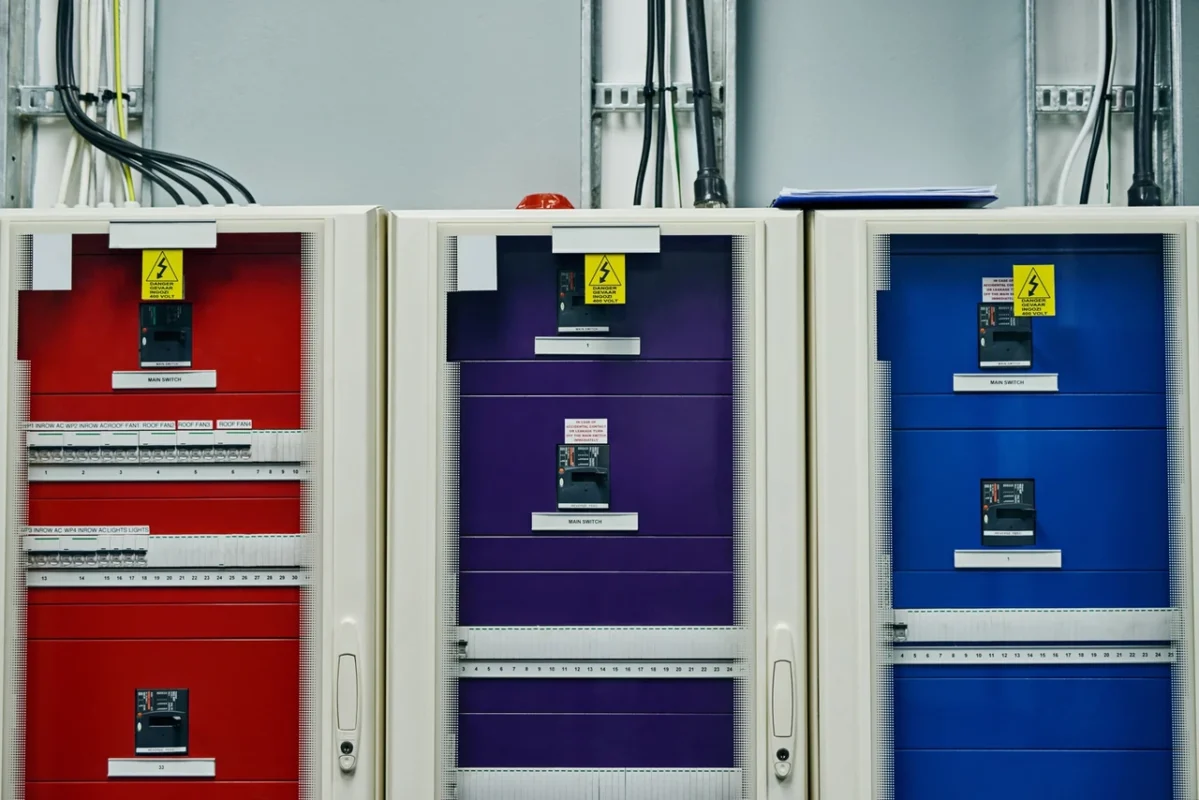

Wydzielenie „rozdzielnicy krytycznej” i modernizacja istniejących obiektów

W obiektach istniejących wdrożenie to zwykle retrofit: audyt rozdzielni, identyfikacja obwodów krytycznych oraz zaplanowanie osobnych linii zasilania z wyjścia backup. W praktyce do rozdzielnicy krytycznej trafiają obwody CCTV, LAN, kontrola dostępu, bramy, część sterowania procesem, systemy komunikacji oraz zasilanie wybranych gniazd dla utrzymania ruchu.

Kluczowe jest ograniczenie ryzyka przestojów podczas prac. W wielu zakładach nie ma możliwości długiego wyłączenia rozdzielni, więc harmonogramuje się modernizację etapami, a logikę przełączania i EMS testuje najpierw w kontrolowanych warunkach. Na styku z systemami ppoż. i automatyką budynkową nie można zakładać „domyślnej kompatybilności” – trzeba ją potwierdzić pomiarami i testami, bo w trybie awaryjnym zmienia się źródło zasilania, a czasem również układ sieciowy i zachowanie RCD.

Bezpieczeństwo, jakość energii i ryzyka operacyjne

Bezpieczeństwo i jakość energii w systemach zasilania awaryjnego z fotowoltaiki to nie tylko kwestie techniczne, ale też operacyjne. Od zabezpieczeń antywyspowych, przez stabilność napięcia i harmoniczne, aż po ochronę przeciwpożarową i procedury testowe – każdy element wpływa na niezawodność mikrosieci i bezpieczeństwo ekip serwisowych. Poniżej omawiamy kluczowe ryzyka i praktyczne wymagania dla bezpiecznej eksploatacji.

Antywyspowość, bezpieczeństwo ekip serwisowych i ryzyko „backfeed”

Zabezpieczenia antywyspowe istnieją po to, aby instalacja fotowoltaiczna nie utrzymywała napięcia na odcinku sieci, który OSD uważa za wyłączony. Bez tego ekipy serwisowe mogłyby pracować przy „martwej” linii, która w rzeczywistości jest zasilana przez prosumenta lub obiekt przemysłowy. Dlatego rozwiązania awaryjne muszą opierać się na jednoznacznej separacji i weryfikowalnym stanie łączników.

W praktyce B2B oznacza to także procedury LOTO, oznakowanie, instrukcje eksploatacji dla UR oraz testy funkcjonalne przełączenia. Same deklaracje producenta falownika nie zastąpią odbioru układu jako całości: falownik + ATS + rozdział obwodów + zabezpieczenia.

Jakość energii w wyspie: napięcie, częstotliwość, harmoniczne

W mikrosieci parametry energii zależą od falownika oraz charakteru obciążeń. Napędy, spawarki, zasilacze impulsowe i część urządzeń IT wprowadzają harmoniczne i szybkie zmiany obciążenia, które mogą powodować wahania napięcia. Jeżeli system ma zasilać automatykę lub wrażliwe elementy procesu, trzeba sprawdzić kompatybilność EMC, dopuszczalne odchylenia częstotliwości oraz zachowanie przy skokach obciążenia.

W praktyce oznacza to pomiary jakości energii przed wdrożeniem i po uruchomieniu oraz ewentualny dobór filtrów, kompensacji mocy biernej lub zmianę strategii zasilania części odbiorów (na przykład pozostawienie trudnych odbiorów poza obwodem krytycznym). To jest też bezpośrednio powiązane z pytaniem: czy fotowoltaika może zasilać serwerownię podczas blackoutu? Może, ale zwykle nie „bezpośrednio” jako jedyne źródło bezprzerwowości. Najczęściej stosuje się układ: PV + magazyn energii podtrzymuje obwód krytyczny, a serwerownia jest chroniona lokalnym UPS-em, który przejmuje zasilanie w milisekundach i stabilizuje parametry, zanim system EPS ustabilizuje wyspę.

Ochrona przeciwpożarowa i warunki montażu (PV + bateria)

Dla PV i magazynów energii krytyczne są warunki montażu: lokalizacja (temperatura, wentylacja), dostęp serwisowy, strefy pożarowe oraz prowadzenie tras kablowych DC/AC. Magazyn to urządzenie elektrochemiczne, którego bezpieczeństwo zależy od BMS, sposobu instalacji oraz spełnienia wymagań producenta co do środowiska pracy.

W obiektach komercyjnych trzeba uwzględnić też wymagania ppoż. dla instalacji PV i sposób odłączania zasilania w sytuacji awaryjnej. W praktyce uzgodnienia z rzeczoznawcą i dopięcie dokumentacji są równie ważne jak dobór pojemności magazynu, bo wpływają na dopuszczenie rozwiązania do eksploatacji i na warunki ubezpieczenia.

Utrzymanie ruchu: testy blackoutu, procedury i monitoring

System zasilania awaryjnego nie jest „ustaw i zapomnij”. Wymaga cyklicznych testów zaniku sieci, testów powrotu sieci, weryfikacji pracy z PV, kontroli SoC i alarmów BMS, a także aktualizacji firmware falownika i EMS. Bez tego ryzykujesz, że w dniu realnej awarii zasilania zadziała nieprzetestowany scenariusz: niedomknięty stycznik, błędna logika zrzutu obciążeń lub zbyt niski stan naładowania akumulatora.

Dla obiektów krytycznych standardem powinny być procedury UR, zdalny monitoring oraz uzgodnione czasy reakcji serwisu (SLA). Warto też planować „tryb degradacji”: co ma się stać, gdy zawiedzie sam magazyn energii, a co gdy zawiedzie ATS.

Wymogi prawne i wytyczne OSD/UE dla pracy wyspowej i magazynów

Zgodność z przepisami i wytycznymi OSD/UE to fundament bezpiecznej pracy systemów wyspowych i magazynów energii. Od właściwego projektu separacji sieć–wyspa, przez testy funkcjonalne, po pełną dokumentację i audytowalność – każdy element wpływa na bezpieczeństwo sieci publicznej i zgodność formalną instalacji. Poniżej omawiamy kluczowe wymagania prawne, wytyczne operatorów i zasady dokumentowania systemu.

Jak przełączyć instalację na tryb wyspowy zgodnie z przepisami?

Z perspektywy zgodności kluczowe jest, aby praca wyspowa była kontrolowana i nie powodowała niezamierzonego zasilania sieci publicznej. Proceduralnie oznacza to: zaprojektowanie separacji od sieci, zastosowanie aparatury łączeniowej o właściwych parametrach, przygotowanie dokumentacji powykonawczej oraz wykonanie testów funkcjonalnych.

W obiektach przyłączonych do sieci dystrybucyjnej należy uwzględnić lokalne warunki przyłączenia oraz instrukcje ruchu i eksploatacji sieci dystrybucyjnej (IRiESD) właściwego operatora. W praktyce to IRiESD oraz wymagania techniczne dla układów zabezpieczeń i automatyki determinują, jak ma wyglądać bezpieczne rozłączenie i ponowne załączenie.

Czy zasilanie awaryjne z PV jest zgodne z wymaganiami OSD?

Tak, pod warunkiem że system spełnia wymagania separacji, utrzymuje parametry pracy w wyspie po stronie instalacji wewnętrznej i nie stwarza ryzyka backfeed do sieci podczas awarii. OSD nie „zakazuje” zasilania wewnętrznych obwodów krytycznych z PV i magazynu, ale wymaga, aby z punktu widzenia sieci publicznej instalacja zachowywała się bezpiecznie i przewidywalnie.

W praktyce to oznacza, że kluczowe są: poprawnie zaprojektowany układ przełączania sieć–wyspa, testy przełączeń oraz zgodność zastosowanych urządzeń z odpowiednimi normami dla interfejsu sieciowego i instalacji elektrycznych.

Magazyn energii w firmie: aspekty formalne, pomiarowe i rozliczeniowe

Magazyn energii wpływa na sposób pracy obiektu z siecią: może ograniczać import w godzinach szczytu, umożliwiać zero-export (gdy są ograniczenia oddawania do sieci) i zmieniać profil poboru. W zależności od konfiguracji może pojawić się potrzeba dostosowania układu pomiarowego, ustawień ograniczeń eksportu oraz zasad współpracy z obowiązującym systemem rozliczeń energii.

Na poziomie formalnym istotne jest także to, czy rozbudowa instalacji PV o magazyn i zmianę architektury zasilania wymaga zgłoszeń lub uzgodnień. W praktyce warto to rozstrzygać na etapie koncepcji, bo błędna ścieżka formalna potrafi opóźnić uruchomienie bardziej niż sama dostawa urządzeń.

Normy i dokumentacja: co powinno znaleźć się w projekcie i odbiorach

W projektach B2B audytowalność jest częścią bezpieczeństwa. Dokumentacja powinna umożliwiać jednoznaczną ocenę, jak działa system i co zostało przetestowane. Minimalnie obejmuje schematy jednokreskowe, opis funkcji EPS/ATS, dobór zabezpieczeń wraz z analizą selektywności (w tym w trybie wyspowym), protokoły pomiarów oraz protokoły testów przełączeń. Do tego dochodzą instrukcje eksploatacji, procedury awaryjne i plan testów okresowych.

To skraca odbiory, ułatwia współpracę z ubezpieczycielem i ogranicza ryzyko sporów po incydencie, bo można wykazać, że system był uruchomiony i utrzymywany zgodnie z założeniami.

Kluczowe obszary normatywne:

• Wymagania przyłączeniowe (ochrona interfejsu OSD)
• Zasady instalacji wpływające na wyspowanie (TN/TT/IT, RCD)
• Bezpieczeństwo baterii / pożar (strefy, wentylacja, detekcja, wyłączniki awaryjne)

Dokumentacja projektowa dla akceptacji / ubezpieczenia:

• Schemat połączeń PV + bateria + EPS
• Obciążenia krytyczne i priorytety
• Procedury testów funkcjonalnych
• Parametry systemu bezpieczeństwa

Scenariusze zastosowań: od biurowca do produkcji i infrastruktury

Zastosowania zasilania awaryjnego z fotowoltaiki w B2B są bardzo zróżnicowane i zależą od rodzaju obiektu oraz krytycznych funkcji, które trzeba utrzymać. Od biurowców i retail, przez zakłady przemysłowe i logistyczne, po chłodnictwo, rolnictwo czy infrastrukturę krytyczną – każde środowisko stawia inne wymagania dotyczące mocy, pojemności magazynu i priorytetów odbiorów. Poniżej przedstawiamy typowe scenariusze i praktyczne podejścia do zapewnienia ciągłości działania.

Biurowce i retail: ciągłość IT, BMS, bezpieczeństwo obiektu

W biurowcach i retail celem rzadko jest pełna praca całego obiektu. Zwykle chodzi o kontrolowane podtrzymanie: utrzymanie sieci LAN/Wi‑Fi, kontroli dostępu, CCTV, podstawowego oświetlenia i komunikacji oraz kluczowych elementów BMS. Serwerownie często mają już własny UPS, więc zasilanie awaryjne z PV i magazynu energii staje się źródłem energii, które pozwala UPS-owi pracować dłużej niż typowe kilkanaście–kilkadziesiąt minut.

To jest realny model „full backup dla biura” w sensie funkcji biznesowych, a nie w sensie zasilania każdego obwodu, w tym kuchni, klimatyzacji komfortu i wszystkich gniazd.

Przemysł i logistyka: minimalizacja przestojów i ochrona procesu

W przemyśle ograniczeniem jest skala mocy i rozruchy. Zasilanie awaryjne z fotowoltaiki zwykle zasila wybrane węzły procesu: sterowniki PLC, sieć przemysłową, pomiary, smarowanie, systemy bezpieczeństwa maszyn oraz IT, które podtrzymuje planowanie i identyfikowalność produkcji. Pełne podtrzymanie całych napędów jest możliwe, ale wymaga odpowiednio dużego falownika, większego magazynu i często wsparcia agregatu.

Z punktu widzenia decydenta kluczowe jest pytanie o „koszt przestoju” i o to, które elementy procesu naprawdę muszą działać, aby uniknąć strat jakościowych lub materiałowych. Często lepiej zasilić sterowanie i wykonać kontrolowane zatrzymanie niż próbować utrzymać wszystkie napędy przez kilka godzin.

Rolnictwo i chłodnictwo: ryzyko strat towaru vs koszt autonomii

W chłodnictwie i rolnictwie podstawowym parametrem jest czas pracy. Awaria w nocy lub w pochmurny dzień powoduje, że PV nie wnosi wiele w pierwszych godzinach, więc dominują akumulatory lub agregat. Tutaj projekt często sprowadza się do decyzji: czy utrzymać samo chłodzenie i monitoring (minimalna moc, dłuższa autonomia), czy próbować podtrzymać szerzej całe gospodarstwo lub zakład. Im bardziej „pełny” zakres, tym szybciej rośnie wymagana pojemność magazynu energii i tym częściej uzasadnione jest podejście trójźródłowe.

EV i infrastruktura krytyczna: ładowarki, telekom, wod-kan

Ładowarki EV są obciążeniem elastycznym i często pierwszym do zrzutu w EMS, bo ich odłączenie nie zagraża bezpieczeństwu obiektu. Z drugiej strony telekomunikacja i wod-kan wymagają wysokiej niezawodności, monitoringu i często redundancji źródeł. W takich zastosowaniach zasilanie rezerwowe PV może być elementem strategii odpornościowej, ale zwykle nie jest jedyną warstwą zabezpieczenia – szczególnie gdy wymagana jest dostępność 24/7.

Ekonomia i eksploatacja: CAPEX/OPEX, testy, niezawodność

Analiza kosztów i eksploatacji jest kluczowa przy planowaniu systemu zasilania awaryjnego z PV w B2B. Od CAPEX obejmującego magazyn energii, falownik hybrydowy i modernizację rozdzielni, po OPEX związany z testami, monitoringiem i serwisem – każdy element wpływa na rzeczywistą wartość biznesową. Poniżej omawiamy, jak ocenić opłacalność, ryzyka degradacji komponentów oraz procedury uruchomienia i utrzymania systemu w gotowości.

Koszty: co dominuje w budżecie zasilania awaryjnego z PV?

W kosztach dominuje magazyn energii, bo to on determinuje czas pracy w zaniku prądu, szczególnie nocą. Kolejne pozycje to falownik hybrydowy lub inwerter wyspowy, aparatura przełączania (ATS, rozłączniki, styczniki), modernizacja rozdzielni oraz prace instalacyjne. W B2B istotny udział ma także projekt, uruchomienie, testy i integracja EMS z automatyką budynku lub systemami zakładowymi.

Warto też uwzględnić koszty eksploatacyjne: utrzymanie temperatury w pomieszczeniu magazynu, okresowe testy i serwis. Tam, gdzie wymagany jest wysoki poziom dostępności, OPEX rośnie, bo rośnie częstotliwość testów i zakres monitoringu.

ROI vs „cost of downtime”: jak liczyć opłacalność w B2B

W firmach opłacalność rzadko wynika wyłącznie z „oszczędności na rachunkach”. Zasilanie awaryjne z fotowoltaiki ma sens przede wszystkim wtedy, gdy ogranicza koszt przestoju: utraconą produkcję, straty surowca, koszty odtworzenia danych, kary SLA, a także ryzyka bezpieczeństwa. Dlatego kalkulacja powinna zawierać KPI dostępności, wymagany czas podtrzymania i scenariusze awarii zasilania, a nie tylko model pracy w taryfach.

To zmienia też sposób rozmowy o zakresie systemu. Często nie opłaca się dążyć do zasilania całego obiektu, jeśli realną wartość biznesową daje utrzymanie kilku kluczowych urządzeń i infrastruktury IT.

Serwis i żywotność: degradacja baterii, gwarancje, części krytyczne

Degradację magazynu przyspieszają wysoka temperatura, duża głębokość rozładowania, częste cykle i zbyt wysokie moce ładowania/rozładowania. W praktyce trzeba czytać gwarancje wprost: jaki jest dopuszczalny spadek pojemności, ile cykli obejmuje gwarancja i jakie są warunki środowiskowe. W obiektach komercyjnych liczy się też dostępność części i czas reakcji serwisu, bo awaria magazynu może zamienić system w zwykłą instalację on-grid, czyli taką, która w blackoucie nie zasila niczego.

Checklist wdrożenia i uruchomienia: od audytu do testu black start

Poniższy proces jest najczęściej spotykany w projektach, które mają działać przewidywalnie w przypadku awarii sieci:

1. Audyt obciążeń i profilu zużycia energii oraz identyfikacja „najważniejszych obwodów” do podtrzymania.
2. Koncepcja rozdziału: wydzielenie rozdzielnicy krytycznej, decyzja o zrzucie obciążeń i priorytetach EMS.
3. Dobór mocy: weryfikacja mocy szczytowej, prądów rozruchowych i tolerancji przerw (EPS vs UPS).
4. Dobór pojemności magazynu energii: scenariusz nocny, scenariusz zimowy, bufor na straty i degradację.
5. Projekt przełączania sieć–wyspa: ATS/rozłączniki, blokady, selektywność zabezpieczeń również w trybie wyspowym.
6. Uruchomienie i testy: zanik sieci, powrót sieci, praca z PV, praca z magazynu, test black start, a jeśli jest agregat – test logiki trójźródłowej.
7. Procedury UR i monitoring: harmonogram testów, alarmy SoC/BMS, aktualizacje, odpowiedzialności.

To właśnie testy w warunkach zbliżonych do realnych rozstrzygają, czy system zasilania awaryjnego faktycznie „utrzyma obiekt”, czy tylko wygląda dobrze na schemacie.

Procedura black start:

1. Sprawdź stan SoC baterii (próg minimalny)
2. Kolejność startu urządzeń krytycznych
3. Wyłącz obciążenia rozruchowe (silniki, pompy)
4. Alarmy blokujące start (np. przeciążenie, temperatura)
5. Monitoruj napięcie i częstotliwość w pierwszych sekundach
6. Włącz obciążenia krokowo

Często zadawane pytania

Źródło

https://eur-lex.europa.eu/eli/dir/2024/1275/oj

https://www.pgedystrybucja.pl/

https://www.tauron-dystrybucja.pl/

https://www.energa-operator.pl/

https://www.iec.ch/

https://www.cenelec.eu/

https://www.pkn.pl/
