Sprawność inwertera a obciążenie – jak dobór mocy falownika fotowoltaicznego i przewymiarowanie wpływają na wydajność

Zależność sprawność inwertera a obciążenie ma bezpośredni wpływ na roczny uzysk energii w fotowoltaice, dobór inwertera i mocy falownika fotowoltaicznego oraz ryzyko strat operacyjnych w instalacjach PV, zgodnie z Regulacją UE 2016/631, zwłaszcza przy przewymiarowaniu DC/AC. W projektach komercyjnych i przemysłowych liczy się przewidywalność produkcji, a więc także to, jak falownik fotowoltaiczny zachowuje się nie w „najlepszym punkcie z katalogu”, tylko w realnym profilu pracy: od poranków i okresów pochmurnych po krótkie piki w południe. Sprawność nie jest stała. Zależy od poziomu obciążenia, napięcia DC w oknie MPPT, temperatury (i zjawiska deratingu), a także wymagań sieciowych, np. generowania mocy biernej. Poniżej zebrano kluczowe wnioski decyzyjne oraz praktyczne kryteria doboru falownika.

Najważniejsze wnioski dla projektanta i inwestora

W praktyce sprawność falowników fotowoltaicznych nie jest stała i zależy od wielu czynników – od obciążenia, przez temperaturę, aż po konfigurację systemu PV. Dla projektanta i inwestora kluczowe jest zrozumienie charakterystyki pracy falownika, że „maksymalna sprawność” podana w karcie katalogowej to tylko punkt odniesienia, który w ciągu roku pojawia się rzadko. W rzeczywistych warunkach, szczególnie przy częściowym obciążeniu lub w trudnych scenariuszach (pochmurne dni, wschód–zachód dachów, wysokie temperatury), różnice między modelami falowników fotowoltaicznych i inwerterów fotowoltaicznych mogą znacząco wpływać na całkowity uzysk energii. To sprawia, że przy podejmowaniu decyzji projektowych istotniejsze są metryki ważone i analiza rzeczywistych punktów pracy falownika w kontekście całego systemu.

Jak obciążenie zmienia sprawność w praktyce

W praktyce krzywa sprawności inwertera, czyli falowników fotowoltaicznych, ma kształt nieliniowy i zależy od mocy wejściowej inwertera oraz profilu pracy falownika. Przy bardzo niskich obciążeniach sprawność jest wyraźnie niższa, następnie rośnie do maksimum zwykle przy częściowym obciążeniu, a przy pracy blisko granic (bardzo wysoko, blisko mocy znamionowej oraz w warunkach temperaturowych wymuszających ograniczenia) może znów spadać. Kluczowy punkt to zrozumienie, że „maksymalna sprawność” z karty katalogowej opisuje pojedynczy, korzystny punkt pracy, który w skali roku może występować rzadko. W instalacjach fotowoltaicznych, zwłaszcza na dużych dachach, przez znaczną liczbę godzin falowniki fotowoltaiczne pracują przy 10–40% mocy paneli fotowoltaicznych, a więc w obszarze, gdzie różnice między modelami i konfiguracjami potrafią być istotne energetycznie.

Przy długich okresach niskiego nasłonecznienia warto wybierać falowniki o niskim nocnym zużyciu i niskim progu startowym, aby minimalizować straty.

Co jest ważniejsze: sprawność maksymalna czy ważona?

Do porównywania urządzeń w kontekście rocznego uzysku bardziej użyteczne są metryki ważone, a nie rekord „max”. Najczęściej spotkasz sprawność europejską falownika (często opisywaną jako η_EU) oraz metryki w stylu CEC. Ich sens polega na tym, że uwzględniają kilka punktów obciążenia (np. 10–100%) i w praktyce lepiej korelują z tym, jak falowniki fotowoltaiczne pracują w europejskich warunkach nasłonecznienia, także w Polsce. Gdy porównujesz dwa inwertery o podobnej sprawności maksymalnej, różnice w sprawności ważonej zwykle lepiej wyjaśniają, skąd później biorą się różnice w produkcji energii w pochmurne dni, a także jak falowniky fotowoltaiczne i moc inwertera do mocy paneli słonecznych wpływają na całej instalacji.

η_EU (CEC weighted efficiency) to średnia ważona sprawności falownika w punktach częściowego obciążenia. Każdy punkt obciążenia (np. 5%, 10%, 20%, 30%, 50%, 100%) ma przypisaną wagę odpowiadającą jego typowej częstotliwości w warunkach klimatu lokalnego, a średnia jest sumą ważoną:

η_EU = Σ (η_i × w_i)

Dlaczego ważne w Polsce: niskie i średnie obciążenia dominują w rocznych profilach PV, dlatego η_EU lepiej odzwierciedla realną produkcję niż η_max.

Jakie decyzje projektowe najbardziej „kosztują” na sprawności

Największe konsekwencje dla sprawności systemu wynikają zwykle nie z „jakości samego falownika” w oderwaniu od reszty, tylko z tego, jak został dobrany i w jakich warunkach pracuje. W szczególności chodzi o stosunek DC/AC i świadome przewymiarowanie DC/AC, dobór długości stringów i dopasowanie do zakresu MPPT, warunki termiczne (w tym derating temperaturowy w rozdzielniach i kontenerach), a także wymagania sieciowe typu utrzymywanie cos φ lub praca z ograniczeniem eksportu. Każdy z tych czynników zmienia rzeczywisty rozkład punktów pracy, czyli to, w jakiej części krzywej sprawności urządzenie spędza większość roku.

Typowe scenariusze komercyjne, gdzie temat jest krytyczny

W B2B temat jest szczególnie wrażliwy na dachach wielkopowierzchniowych, gdzie instalacja często przez wiele godzin pracuje poniżej 30% mocy nominalnej (np. przy wschód–zachód, przy rozproszonej chmurze lub w sezonie jesienno-zimowym). Drugi scenariusz to farmy PV lub większe przyłącza, gdzie pojawia się okresowy curtailment albo limity mocy w warunkach przyłączeniowych – wtedy falownik bywa „trzymany” w częściowym obciążeniu nawet w pełnym słońcu. Trzeci to lokalizacje o podwyższonej temperaturze pracy (dachy o wysokim albedo, pomieszczenia techniczne bez wentylacji), gdzie częściej występuje derating i praca w nieoptymalnym reżimie.

Podstawy: jak definiuje się sprawność falownika i straty

Zrozumienie, jak definiuje się sprawność falownika i skąd biorą się jego straty, jest kluczowe dla projektanta i inwestora. W praktyce to, że falownik osiąga wysoką sprawność w kartach katalogowych, nie oznacza, że przez cały rok będzie tak samo wydajny – wiele godzin pracy przypada na niskie obciążenia, przy zmiennym nasłonecznieniu i temperaturze. Dlatego ważne jest patrzenie nie tylko na „maksimum”, ale też na realny rozkład punktów pracy i straty energii w codziennych warunkach, co pozwala lepiej ocenić roczny uzysk instalacji PV i świadomie dobierać długość stringów, zakres MPPT i topologię systemu.

Warto rozróżnić dwie podstawowe miary sprawności: η_conv, czyli sprawność konwersji DC→AC, określająca, jaka część energii wejściowej trafia na wyjście AC, oraz η_MPPT, czyli sprawność śledzenia punktu mocy maksymalnej (MPPT), opisującą skuteczność falownika w śledzeniu optymalnego punktu pracy modułów przy zmiennym nasłonecznieniu.

Nawet jeśli dwa falowniki mają podobną η_EU, w praktyce ich roczna produkcja kWh może się różnić, gdy występują szybkie zmiany irradiancji, częściowe zacienienia lub interwencje ograniczające MPPT. W takich warunkach wyższa η_MPPT przekłada się na realny wzrost energii użytecznej i utrzymanie sprawności na poziomie zbliżonym do nominalnego w większości godzin pracy.

Składowe strat: jałowe, przełączania i przewodzenia (straty konwersji)

Sprawność inwertera to relacja mocy (lub energii) po stronie AC do mocy (lub energii) po stronie DC w danym punkcie pracy. To, dlaczego zależy ona od obciążenia, wynika z natury strat. Część strat jest w przybliżeniu stała i występuje nawet wtedy, gdy urządzenie przenosi małą moc – to pobór własny elektroniki sterującej, zasilanie układów pomiarowych, praca filtrów, przetwarzanie sygnałów, podtrzymanie komunikacji. Wraz ze wzrostem obciążenia rosną straty zależne od prądu i napięcia, przede wszystkim straty przewodzenia w elementach mocy i połączeniach oraz straty przełączania wynikające z pracy tranzystorów i układów kształtowania przebiegu.

Konsekwencja jest praktyczna: ta sama topologia i „sprawność maksymalna” mogą dawać inny wynik roczny, jeśli profil obciążenia jest inny. Inwerter, który świetnie wypada przy 60–100% mocy, nie musi być równie dobry, gdy instalacja przez wiele godzin jest niedociążona.

Należy uwzględnić próg startu falownika (start-up threshold), napięcie startowe (start voltage) oraz moc startową (start power), a także nocne zużycie energii oraz różnicę między trybem standby a sleep. Szczególnie w falownikach hybrydowych te tryby mogą znacząco wpływać na roczne straty energii.

Lista typowych punktów pomiarowych:

• P_night (W) – nocne zużycie
• P_standby (W) – zużycie w trybie czuwania
• P_start (W) – pobór przy starcie

Sprawność chwilowa vs roczna (energia, nie tylko moc)

W projektowaniu instalacji fotowoltaicznej liczy się ilość wytworzonej energii elektrycznej w kWh, a nie to, czy w południe przez kilkanaście minut falownik osiągnął imponujący procent. Roczny uzysk jest sumą pracy w tysiącach godzin o zmiennym napromienieniu i temperaturze. W Polsce duża część czasu pracy przypada na warunki dalekie od STC: umiarkowane lub niskie natężenie promieniowania, częste zachmurzenie warstwowe oraz długie okresy, gdy moc generatora PV jest wyraźnie poniżej mocy falownika. Dlatego ocena „wydajność inwertera w pochmurne dni” nie jest ciekawostką, tylko kluczowym elementem planowania całego systemu fotowoltaicznego i efektywności instalacji, szczególnie w kontekście PPA, autokonsumpcji i rozliczeń godzinowych.

Krzywa sprawności inwertera – jak ją czytać

Producenci podają sprawność w punktach typu 5%, 10%, 20%, 50% i 100% obciążenia. To nie są „progi pracy”, tylko znormalizowane punkty odniesienia: 20% oznacza, że falownik oddaje ok. 0,2 swojej mocy znamionowej po stronie AC, a więc pracuje na niskim obciążeniu. Ważne jest też napięcie DC, bo sprawność bywa raportowana dla kilku wartości (np. niskie/średnie/wysokie napięcie wejściowe). Jeśli karta katalogowa pokazuje kilka krzywych, to jest to praktyczna wskazówka, że dobór długości stringów i okna MPPT realnie wpływa na straty.

Poniższa tabela oddaje typową zależność sprawności od obciążenia w ujęciu spotykanym na rynku (zakresy są orientacyjne i zależą od klasy urządzenia oraz warunków pomiaru):

Dlaczego falownik ma niższą sprawność przy małym obciążeniu?

Mechanizm jest w dużej mierze „księgowy”: jeśli inwerter ma pewien pobór własny i stałe straty elektroniki, to przy małej mocy oddawanej do sieci udział tych strat w bilansie rośnie. Do tego dochodzi fakt, że przy bardzo małych prądach układy sterowania falowników fotowoltaicznych muszą utrzymać stabilną pracę, często z określonym minimalnym poziomem prądu, żeby filtracja i kontrola prądu stałego w fotowoltaice spełniała wymagania jakości energii. W efekcie, gdy „moc paneli” w danym momencie jest niska (zachmurzenie, świt, zima, zabrudzenie lub mismatch), rośnie ryzyko, że falownik będzie działał poza swoim najbardziej efektywnym zakresem, a część energii „zniknie” w stratach stałych.

To bezpośrednio odpowiada na pytanie: dlaczego sprawność inwertera spada przy małej mocy paneli? Ponieważ w takiej sytuacji stały pobór własny oraz minimalne straty sterowania stanowią dużą część dostępnej mocy, a sprawność liczona jako procent spada, nawet jeśli urządzenie działa poprawnie.

Sprawność inwertera a obciążenie: kluczowe zależności w punktach pracy

Sprawność inwertera nie jest stała i zależy od wielu czynników – od obciążenia, przez napięcie DC, po temperaturę otoczenia. W praktyce maksimum sprawności występuje zwykle przy częściowym obciążeniu, a zarówno praca blisko mocy nominalnej, jak i przy niskich mocach chwilowych, wpływa na rzeczywistą energię oddawaną do sieci. Dlatego dla projektanta i inwestora kluczowe jest zrozumienie, jak krzywa sprawności falownika kształtuje się w typowych punktach pracy oraz jak dobór DC/AC i długości stringów wpływa na roczny uzysk instalacji, szczególnie w warunkach europejskiego klimatu i zmiennego nasłonecznienia.

Optymalny zakres obciążenia dla najwyższej sprawności

Dla wielu nowoczesnych falowników maksimum sprawności wypada nie przy 100%, tylko w szerokim przedziale częściowego obciążenia, często od kilkudziesięciu procent do okolic pełnej mocy. To jest jedna z przyczyn, dla których w praktyce spotyka się świadome przewymiarowanie falownika fotowoltaicznego w stosunku do mocy paneli fotowoltaicznych: przesuwa to typową pracę bliżej „płaskowyżu” wysokiej sprawności. Nie oznacza to jednak, że zawsze warto maksymalizować obciążenie. Jeśli instalacja jest projektowana pod ścisłe ograniczenie eksportu, pod wysoki udział pracy w curtailmencie lub pod wysokie temperatury, optimum może przesunąć się i wymaga symulacji godzinowej, a nie reguły kciuka.

Co dzieje się przy pracy blisko mocy znamionowej

Praca blisko mocy nominalnej to zwykle wzrost strat zależnych od prądu, większe obciążenie termiczne oraz większa wrażliwość na warunki chłodzenia. W realnych obiektach problem nie zaczyna się od „teoretycznej sprawności”, tylko od temperatury w miejscu montażu. Jeżeli falownik jest w rozdzielni bez sensownej wentylacji albo w kontenerze bez kontroli temperatury, to w słoneczny dzień i przy wysokiej temperaturze otoczenia zaczyna działać derating temperaturowy, czyli ograniczanie mocy w celu ochrony komponentów. Z biznesowego punktu widzenia to oznacza, że nawet przy wysokiej mocy dostępnej po stronie DC instalacja odda mniej na AC, a „sprawność” rozumiana jako użyteczna energia może spaść przez częstsze wejście w ograniczenie.

Sprawność przy 5–10% obciążenia – czy to ma znaczenie?

Tak, i zwykle bardziej, niż wynikałoby z intuicji opartej na południowych pikach. W Polsce duża liczba godzin pracy instalacji przypada na zakres niskich mocy chwilowych: poranki, popołudnia, pochmurne dni, sezon zimowy. Jeżeli falownik ma słabą charakterystykę w tym obszarze albo został przewymiarowany po stronie AC (zbyt duży falownik względem mocy modułów), to zaczyna dominować praca przy częściowym obciążeniu, gdzie procentowe różnice sprawności przekładają się na realne kWh. W modelach finansowych B2B to wpływa na profil autokonsumpcji, rozliczenia godzinowe oraz ryzyko niedoszacowania energii w okresach, gdy energia bywa najdroższa.

To jest też praktyczna odpowiedź na pytanie: jak sprawność inwertera wpływa na roczne uzyski z instalacji? Wpływa nie tylko przez „sprawność szczytową”, ale przede wszystkim przez zachowanie w obszarach 10–50% mocy, które w europejskim klimacie stanowią dużą część godzin pracy.

Kluczowe czynniki projektowe dla wydajności przy niskim obciążeniu: falowniki beztransformatorowe vs transformatorowe, strategie sterowania częstotliwością przełączania, Si vs SiC, topologie wielopoziomowe. Co warto sprawdzać w kartach katalogowych: płaska krzywa sprawności przy niskim obciążeniu, wiele krzywych dla różnych napięć DC, nocne zużycie.

Wpływ napięcia DC na sprawność przy tym samym obciążeniu

Przy tym samym poziomie mocy, inne napięcie łańcucha oznacza inny prąd. Jeżeli napięcie DC jest niższe, prąd musi być wyższy, aby przenieść tę samą moc, a to zwiększa straty przewodzenia. Dlatego w kartach katalogowych często widać kilka krzywych dla różnych napięć, a różnice rzędu około 1 punktu procentowego między „napięciem korzystnym” a „niekorzystnym” nie są niczym niezwykłym. Projektowo przekłada się to na dobór długości stringów i kontrolę, czy w realnych temperaturach modułów napięcie pracy utrzymuje się w optymalnym fragmencie zakresu MPPT, a nie przy jego krawędzi.

Przewymiarowanie DC/AC i „clipping” – bilans zysków i strat

Przewymiarowanie DC/AC i clipping to elementy projektowe, które bezpośrednio wpływają na falownika do mocy paneli fotowoltaicznych i jego sprawność w pracy inwertera, szczególnie w godzinach niskiego nasłonecznienia. Dla projektanta i inwestora ważne jest zrozumienie, że większa moc DC względem AC przesuwa typową pracę falownika w bardziej efektywny zakres, ale jednocześnie zwiększa ryzyko ograniczeń mocy w krótkich pikach. Kluczowa jest równowaga między maksymalizacją rocznego uzysku, minimalizacją strat przy częściowym obciążeniu i dopasowaniem instalacji do warunków sieciowych oraz profilu zużycia energii.

Typowe komercyjne przewymiarowanie DC/AC, czyli przewymiarowanie falownika fotowoltaicznego względem mocy paneli słonecznych, generuje pewną nadwyżkę mocy w systemie, DC/AC ≈ 1,1–1,3 dla dachów w UE; wyższe wartości mogą być uzasadnione ograniczeniami eksportu lub układami E/W, co jest istotne w projektowaniu instalacji fotowoltaicznej dla gospodarstwa domowego. Każdy przypadek należy symulować, aby określić realne korzyści.

Jeśli energia tracona na clippingu wynosi <0,5–2% rocznie, przewymiarowanie może być korzystne. Należy uwzględnić szczyty w zimne, słoneczne dni vs. letnie obniżenie mocy.

Przewymiarowanie zwiększa czas pracy przy wysokim obciążeniu; jeśli chłodzenie falownika jest ograniczone, oczekiwany zysk może być częściowo zniwelowany przez derating.

Czym jest współczynnik DC/AC i jak wpływa na obciążenie falownika

Współczynnik DC/AC pokazuje stosunek mocy falownika do mocy generatora PV, czyli jak energia z paneli jest dopasowana do parametrów inwertera, co wpływa na rzeczywiste obciążenie i sprawność systemu. Gdy współczynnik DC/AC rośnie, inwerter fotowoltaiczny częściej pracuje w wyższym obciążeniu w stosunku do mocy paneli słonecznych, zwykle bliżej obszaru najlepszej sprawności, co wpływa na roczny uzysk energii w danej instalacji. Jednocześnie rośnie ryzyko, że w krótkich okresach wysokiego nasłonecznienia dostępna moc DC przekroczy możliwości AC, co prowadzi do ograniczenia mocy wyjściowej.

W instalacjach komercyjnych przewymiarowanie DC/AC jest narzędziem optymalizacyjnym: pozwala poprawić produkcję energii w godzinach, gdy generator PV pracuje poniżej mocy falownika (a takich godzin jest dużo), kosztem utraty części energii w krótkich pikach.

Clipping (ograniczenie mocy) – kiedy jest akceptowalny

Clipping falownika nie zawsze oznacza błąd projektu. Jeśli ograniczenie mocy występuje rzadko i obejmuje niewielką energię roczną, to bywa racjonalną ceną za lepszą pracę w pozostałych godzinach i niższy CAPEX po stronie inwerterów. W szczególności ma to sens, gdy warunki przyłączeniowe i tak ograniczają eksport albo gdy profil produkcji ma krótkie, ostre piki (np. korzystna ekspozycja i chłodne, słoneczne dni). O tym, czy clipping jest akceptowalny, nie przesądza wykres mocy chwilowej, tylko symulacja energii godzinowej oraz porównanie wartości utraconej energii z korzyścią wynikającą z przesunięcia pracy falownika w bardziej efektywny zakres obciążenia.

Czy przewymiarowanie inwertera zwiększa uzysk?

Jeżeli przez „przewymiarowanie inwertera” rozumiemy większe AC względem DC (czyli falownik o wyższej mocy znamionowej niż moc modułów), to zwykle nie jest to droga do zwiększania uzysku.Taki dobór ogranicza clipping, ale jednocześnie pogłębia problem pracy przy niskich obciążeniach, gdzie sprawność jest gorsza, a pobór własny ma większy udział w bilansie. Dodatkowo rośnie koszt inwestycyjny.

Są jednak przypadki, gdy większa moc falownika ma uzasadnienie: na przykład, gdy instalacja ma wysokie, powtarzalne piki mocy DC w niskich temperaturach, a warunki sieciowe i sposób rozliczeń premiują maksymalizację mocy chwilowej w krótkich oknach. W praktyce B2B częściej spotyka się sytuacje odwrotne: umiarkowane przewymiarowanie DC/AC, kontrola clippingu i pilnowanie, aby falownik nie był „zbyt duży” w stosunku do realnie dostępnej mocy z modułów po kilku latach degradacji.

Dobór pod profil zużycia i ograniczenia mocy przyłączeniowej

W obiektach przemysłowych moc AC bywa limitowana umową przyłączeniową, a cel projektu bywa inny niż „maksymalna produkcja roczna”: czasem chodzi o maksymalizację autokonsumpcji, czasem o kontrolę eksportu, czasem o stabilność pracy i brak przekroczeń. W takich warunkach obciążenie falownika nie wynika wyłącznie z nasłonecznienia, ale też z algorytmów sterowania (np. eksport = 0 lub eksport ograniczony do X kW). To przesuwa znaczenie z „sprawności maksymalnej” na zachowanie przy częściowym obciążeniu, stabilność MPPT oraz przewidywalność strat przy długotrwałym ograniczaniu mocy.

MPPT, konfiguracja stringów i niedopasowanie – wpływ na obciążenie i sprawność

Konfiguracja regulatora MPPT, długość stringów i niedopasowanie modułów fotowoltaicznych mają bezpośredni wpływ na obciążenie falowników i sprawność inwertera, a tym samym na moc generatora oraz realną moc dostępną z panelach fotowoltaicznych w całej instalacji PV. Na dachach komercyjnych różne orientacje połaci, zacienienia czy etapowanie budowy sprawiają, że lepsze dopasowanie torów MPPT ogranicza straty mismatchu i pozwala falownikowi częściej pracować w korzystnym zakresie obciążenia. Równocześnie napięcie łańcucha w zmiennych temperaturach oraz realna moc dostępna z modułów decydują o tym, ile energii faktycznie trafia do AC, dlatego ocena sprawności falownika powinna zawsze uwzględniać całą stronę DC i potencjalne straty systemowe, w tym wpływ optymalizatorów lub MLPE.

Liczba MPPT i praca przy nierównych polach

Liczba i niezależność torów MPPT wpływa na to, czy różne fragmenty instalacji mogą pracować w swoich punktach maksymalnej mocy, czy też jeden słabszy obszar „ciągnie w dół” cały generator. Na dachach komercyjnych to problem częsty: różne orientacje połaci, lokalne zacienienia od instalacji dachowych, różne kąty nachylenia lub etapowanie budowy z innymi partiami modułów. W takim układzie lepsze dopasowanie MPPT ogranicza straty niedopasowania, podnosi dostępną moc DC i sprawia, że falownik częściej pracuje w korzystnym zakresie obciążenia. To jest wpływ pośredni, ale realny: mniej mismatchu to mniej godzin w obszarze „zbyt niskiej mocy”, gdzie sprawność procentowo spada.

Napięcie łańcucha a okno MPPT w różnych temperaturach

Temperatura modułów zmienia ich napięcie pracy. W chłodzie napięcie rośnie, w upale spada. Jeżeli długość stringów w panelach fotowoltaicznych jest dobrana „na styk”, to w upalne dni napięcie może zbliżać się do dolnej granicy okna MPPT inwertera, a w chłodne do górnych ograniczeń dopuszczalnych, co wpływa na parametry techniczne całej instalacji. Oba przypadki pogarszają warunki pracy: albo rosną prądy (więcej strat przewodzenia), albo falownik ogranicza pracę, aby utrzymać parametry bezpieczne. Dlatego projektowanie stringów powinno równocześnie uwzględniać okno MPPT, napięcia maksymalne w niskich temperaturach oraz to, jak napięcie wpływa na sprawność przy tych samych obciążeniach.

Niedopasowanie (mismatch) i jego wpływ na realne „obciążenie” falownika

Mismatch obniża dostępną moc DC, więc falownik częściej działa jakby był „za duży” w stosunku do generatora. W ujęciu rocznym prowadzi to do wzrostu liczby godzin pracy przy niskim obciążeniu, czyli tam, gdzie sprawność jest słabsza. Przyczyn mismatchu w komercyjnych instalacjach jest wiele: nierówna degradacja stringów, różne partie modułów, zabrudzenie w strefach przy attykach i świetlikach, lokalne zacienienia, a także problemy po stronie DC, takie jak zwiększona rezystancja złączy lub przewodów. Z perspektywy EPC i O&M to oznacza, że ocena „sprawność inwertera” bez danych o jakości DC bywa myląca, bo to strona DC decyduje o tym, jakie obciążenie w ogóle jest dostępne dla inwertera.

Rola optymalizatorów/MLPE w kontekście sprawności systemowej

Elementy typu MLPE mogą podnieść uzysk energii w trudnych warunkach (cienie, nierówne pola), ale wprowadzają też własne straty konwersji i zmieniają rozkład punktów pracy falownika. W systemach komercyjnych sens ma podejście „systemowe”: porównujesz nie tylko sprawność samego falownika, ale sumaryczną energię na liczniku AC oraz dodatkowe straty i ryzyka operacyjne w łańcuchu. To szczególnie ważne, gdy rozważane są rozwiązania hybrydowe lub rozbudowane monitorowanie modułowe, bo wtedy pojawia się też temat poboru własnego urządzeń po stronie DC.

Warunki środowiskowe i termiczne: derating, wentylacja, lokalizacja

Warunki środowiskowe i termiczne mają kluczowy wpływ na sprawność falownika i rzeczywistą moc dostępną dla sieci. Derating temperaturowy, sposób wentylacji oraz lokalizacja montażu decydują o tym, w jakim zakresie falownik może pracować efektywnie, a zaniedbania w chłodzeniu czy wysokie temperatury otoczenia mogą powodować częstsze ograniczenia mocy. Dodatkowo czynniki takie jak wilgotność, wysokość n.p.m. czy degradacja termiczna w długim czasie wpływają na stabilność pracy i żywotność urządzenia, dlatego projektowanie systemu PV powinno uwzględniać nie tylko „maksymalną sprawność” katalogową, ale przede wszystkim realne warunki pracy i przewidywaną eksploatację.

Temperatura a sprawność i dostępna moc (derating temperaturowy)

Wzrost temperatury zwykle zwiększa straty w elementach mocy i przyspiesza starzenie komponentów, dlatego inwertera do instalacji fotowoltaicznej powinni uwzględniać derating temperaturowy oraz odpowiednie chłodzenie, aby osiągał maksymalną sprawność w rzeczywistych warunkach pracy. Derating temperaturowy jest więc podwójnym problemem: zmniejsza moc chwilową, a jednocześnie przesuwa punkt pracy na krzywej sprawności. W obiektach przemysłowych krytyczne są miejsca montażu: ściany nasłonecznione, rozdzielnie w strefach technologicznych, kontenery bez właściwej wymiany powietrza. Jeżeli projekt zakłada częstą pracę blisko granic mocy nominalnej, to jakość odprowadzenia ciepła staje się parametrem tak samo ważnym jak dobór mocy inwertera.

Chłodzenie (pasywne/aktywne) a stabilność pracy przy wysokim obciążeniu

Sposób chłodzenia wpływa na to, czy falownik utrzyma parametry w upale i przy długich okresach wysokiego obciążenia. Chłodzenie aktywne wymaga dbałości o przepływ powietrza, czystość kanałów i ewentualne filtry, a w O&M dochodzi temat sezonowych przeglądów i diagnostyki alarmów temperaturowych w SCADA. Z perspektywy kosztów operacyjnych ważne jest, że pozornie drobne zaniedbania (zapylenie, zasłonięte wloty, brak przestrzeni serwisowej) mogą zwiększać częstotliwość pracy w ograniczeniu mocy, a to przekłada się na energię i przychód bardziej niż różnica między 98,2% a 98,4% „maksymalnej sprawności” w danych katalogowych.

Wysokość n.p.m., wilgotność i warunki sieciowe jako czynniki drugorzędne, ale realne

Parametry środowiskowe, takie jak wysokość nad poziomem morza czy wilgotność, rzadziej są głównym źródłem strat energii, ale mogą pogarszać warunki chłodzenia i niezawodność, a więc pośrednio wpływać na sprawność energetyczną w czasie. W projektach o nietypowej lokalizacji (np. miejsca o podwyższonej temperaturze, zapyleniu lub ograniczonej możliwości wentylacji) warto sprawdzić, czy producent przewiduje korekty dopuszczalnych parametrów pracy i jakie są konsekwencje dla deratingu oraz gwarantowanej mocy.

Degradacja termiczna i ryzyko skracania żywotności przy stałym wysokim obciążeniu

Ciągła praca blisko maksimum to większe obciążenie dla elementów mocy i komponentów wrażliwych termicznie, takich jak kondensatory. W długim horyzoncie oznacza to wyższe ryzyko awarii albo częstsze wejścia w ograniczenia mocy wraz ze starzeniem się układu chłodzenia. Na poziomie projektowym jest to argument za tym, aby nie dobierać mocy „na styk” wszędzie tam, gdzie profil nasłonecznienia i warunki montażu będą często wymuszać wysokie obciążenie, a koszt przestoju jest istotny. Alternatywą bywa rozdzielenie mocy na większą liczbę urządzeń, co poprawia redundancję i ogranicza skutki pojedynczej awarii.

Wymagania sieciowe: moc bierna, ograniczenia eksportu i wpływ na sprawność

Wymagania sieciowe, takie jak utrzymywanie określonego cos φ, ograniczenia eksportu czy curtailment, mają realny wpływ na obciążenie falownika i jego sprawność w praktyce. Praca z mocą bierną lub sztuczne ograniczenia mocy zwiększają prądy w torze mocy, przesuwają punkt pracy w mniej korzystne obszary krzywej sprawności i powodują większe straty przewodzenia. Dlatego przy projektowaniu instalacji PV warto oceniać nie tylko „maksymalną sprawność” falownika, ale też jego zachowanie w godzinach częściowego obciążenia oraz w warunkach sieciowych, które w praktyce decydują o rocznym uzysku energii.

Kompaktowy wzór: S² = P² + Q² Przy stałym S_rated, zwiększona moc bierna Q zmniejsza maksymalną moc czynną P. Przykład numeryczny: przy cos φ = 0,9 maks. P ≈ 0,9·S_rated, jeśli limit prądowy jest osiągnięty. Wymagania Q w środku dnia mogą zwiększać prąd i nagrzewanie, co podnosi ryzyko deratingu.

Jak moc bierna (cos φ) wpływa na obciążenie i straty

Wymagania operatora mogą wymuszać pracę z określonym cos φ lub generowanie/pochłanianie mocy biernej. Dla falownika oznacza to, że przy danej mocy pozornej część „budżetu” prądowego jest zajęta przez Q, co może ograniczać moc czynną P. Dodatkowo, przy pracy z mocą bierną rosną prądy w torze mocy, a więc rosną straty przewodzenia i nagrzewanie. W praktyce moc bierna falownika jest więc czynnikiem, który potrafi obniżyć sprawność w konkretnych godzinach, szczególnie gdy urządzenie jednocześnie zbliża się do limitów prądowych.

Jak wpływa moc bierna na sprawność falownika?

Najprościej: im większy udział mocy biernej przy tej samej mocy pozornej i warunkach napięciowych, tym większy prąd musi przetworzyć falownik, a to zwykle oznacza większe straty i spadek sprawności. Skala efektu zależy od konstrukcji inwertera, punktu pracy i tego, czy ograniczeniem staje się prąd AC, prąd DC czy temperatura. Dlatego w projektach, w których spodziewasz się stałego utrzymywania cos φ różnego od 1, sensowne jest sprawdzenie charakterystyk producenta oraz ocena, czy wymagania sieciowe nie będą przesuwały pracy urządzenia w mniej korzystne obszary krzywej sprawności.

Curtailment i ograniczenia mocy przyłączeniowej – praca w „nieoptymalnym” reżimie

Curtailment działa jak sztuczny „hamulec” na mocy AC: nawet przy wysokiej mocy z generatora PV falownik utrzymuje niższy poziom wyjścia. To oznacza więcej godzin pracy przy częściowym obciążeniu, gdzie różnice w sprawności ważonej (europejskiej) zaczynają dominować. Jeżeli projekt jest od początku ograniczony do np. 70% mocy zainstalowanej po stronie AC, to dobór urządzenia pod kątem sprawności w obszarze 10–50% nie jest detalem, tylko jednym z głównych determinantów energii rocznej.

Jakość energii (THD), napięcie sieci i ich pośredni wpływ na straty

W słabszych sieciach lub przy wysokiej penetracji OZE pojawiają się wahania napięcia, epizodyczne ograniczenia i ostrzejsze wymagania co do jakości energii. Falownik może wówczas pracować w trybach sterowania, które zwiększają obciążenie filtrów i układu mocy, co przekłada się na straty. Dodatkowo wysoka wartość napięcia w punkcie przyłączenia może wymuszać ograniczenia mocy czynnej w celu utrzymania parametrów, co znów zmienia rozkład obciążenia i efektywną sprawność energetyczną.

Pomiary, monitoring i weryfikacja sprawności w eksploatacji

Pomiary i monitoring sprawności falownika w eksploatacji pozwalają zrozumieć, jak urządzenie zachowuje się w rzeczywistych warunkach, a nie tylko w laboratorium. Kluczowe jest porównanie mocy po stronie DC i AC w spójnych przedziałach czasowych oraz analiza rozkładu pracy przy różnych obciążeniach. W praktyce częstsze problemy wynikają z niedopasowania stringów, złącz lub degradacji komponentów, a nie ze spadku sprawności samego falownika. Dlatego ocena wydajności systemu PV powinna uwzględniać zarówno monitoring energetyczny, jak i wskaźniki PR czy availability, aby oddzielić wpływ warunków środowiskowych, ograniczeń sieciowych i operacyjnych od realnych parametrów urządzenia.

Jak zmierzyć sprawność inwertera w terenie?

W terenie da się oszacować sprawność przez równoległy pomiar mocy (lub energii) po stronie DC i AC oraz ich synchronizację czasową. W praktyce wygląda to tak:

1. Zapewniasz pomiar DC możliwie blisko wejścia falownika (napięcie i prąd, najlepiej dla każdego MPPT lub przynajmniej sumarycznie) z sensowną klasą dokładności.
2. Zapewniasz pomiar AC na wyjściu falownika (analizator sieci lub licznik energii z rejestracją mocy czynnej, napięć i prądów).
3. Synchronizujesz znaczniki czasu i uśredniasz dane w spójnych oknach (np. 1–5 minut), bo rozjazd czasowy potrafi wprowadzić błąd większy niż różnica między urządzeniami.
4. Oceniasz sprawność w funkcji obciążenia, a nie z jednego punktu: osobno dla 10–20%, 20–50% i 50–100%, ponieważ to odpowiada realnym „reżimom” pracy.
5. Liczysz niepewność: przy małych mocach błąd względny pomiaru rośnie, więc nie należy wyciągać daleko idących wniosków z pojedynczych odczytów przy kilku procentach mocy.

W praktyce B2B bardziej użyteczna bywa ocena energetyczna (kWh DC vs kWh AC w danym okresie) niż „polowanie” na chwilową sprawność, bo ogranicza wpływ krótkich fluktuacji.

Należy wyraźnie rozgraniczyć: η_inverter mierzoną na zaciskach falownika vs η_system przy PCC. Ostrzeżenie: nie mieszać granic pomiarowych, aby uniknąć mylnych wniosków.

Jak odróżnić spadek sprawności od problemów po stronie DC (stringi, złącza, PID)

Jeżeli uzysk spada, to statystycznie częściej winna jest strona DC niż nagłe „pogorszenie sprawności” samego falownika. Diagnostyka powinna więc zaczynać się od oceny rozkładu prądów stringów, porównań między MPPT, trendów napięć oraz kontroli termicznej złącz, rozłączników i przewodów. W instalacjach z monitoringiem na poziomie MPPT łatwo wychwycić sytuację, w której jeden tor daje wyraźnie mniej mocy przy podobnym napięciu, co wskazuje na problem w polu lub w okablowaniu, a nie na sprawność konwersji DC/AC. Dopiero gdy DC wygląda stabilnie, ma sens głębsza analiza pracy samego inwertera, w tym jego temperatur, alarmów i ewentualnych ograniczeń sieciowych.

Czy falownik traci sprawność z wiekiem?

Może, ale w praktyce trudniej to jednoznacznie udowodnić bez dobrych danych pomiarowych. Starzenie komponentów i pogorszenie warunków chłodzenia (np. zużyte wentylatory, zanieczyszczenia) częściej prowadzą do częstszych ograniczeń mocy lub wzrostu temperatur, niż do spektakularnego spadku sprawności w każdym punkcie pracy. Dlatego w O&M warto archiwizować temperatury, historię deratingu, liczbę i czas trwania alarmów, a także energię DC i AC w porównywalnych warunkach sezonowych. To pozwala odróżnić naturalną zmienność nasłonecznienia od rzeczywistego pogorszenia parametrów urządzeń.

KPI dla instalacji komercyjnych: PR, availability i ich relacja do sprawności

Wskaźniki typu PR i availability obejmują wiele strat naraz: od temperatury modułów, przez zabrudzenie, mismatch, przestoje, po ograniczenia sieciowe. Sprawność inwertera jest jednym elementem tej układanki. Dla zarządzania kontraktowego i finansowego ważne jest jednak to, aby raportować nie tylko „ile wyprodukowaliśmy”, ale też jak zmienił się rozkład pracy przy częściowym obciążeniu. W praktyce dobrze działa podejście, w którym miesięczne raporty pokazują, jaki procent energii był produkowany w zakresach niskiej, średniej i wysokiej mocy, bo to szybko wyjaśnia, czy spadek energii wynika z pogody, z curtailmentu, czy np. z problemów po stronie DC przesuwających pracę falownika w mniej efektywne obszary.

Kryteria doboru falownika pod sprawność i profil obciążenia

Dobór falownika w instalacjach B2B to nie tylko porównanie „maksymalnej sprawności”, ale analiza, jak urządzenie zachowuje się w rzeczywistym profilu obciążenia. Ważne jest uwzględnienie sprawności ważonej, zakresów MPPT, poboru własnego oraz strat nocnych, a także wpływu architektury systemu – centralny vs stringowy – na rozkład obciążenia i ryzyko operacyjne. W praktyce decyzje o liczbie i wielkości falowników, przewymiarowaniu DC/AC czy redundancji mają bezpośrednie przełożenie na uzysk energii, ryzyko finansowe przestojów oraz rzeczywistą efektywność systemu w warunkach ograniczeń sieciowych i zmiennej pracy modułów.

Jak porównywać modele: sprawność ważona, zakres MPPT, straty nocne

W przetargach i porównaniach technicznych warto wymagać danych, które opisują realną pracę, a nie tylko pojedynczy rekord. Poza sprawnością maksymalną liczy się sprawność europejska, zachowanie przy 10–20% mocy, pobór własny i straty jałowe (również nocne), zakresy napięć i prądów na MPPT oraz to, czy charakterystyki sprawności są podane dla kilku napięć DC. W instalacjach, gdzie rozważany jest magazyn energii, pojawia się też osobny wątek: straty energii w inwerterach hybrydowych wynikające z dodatkowych torów konwersji i pracy układów sterowania. Tu szczególnie ważne jest, aby liczyć sprawność całego cyklu (PV → AC, PV → bateria → AC) oraz pobór własny w trybach czuwania.

W tym kontekście naturalnie pojawia się pytanie: czy inwerter hybrydowy zużywa dużo prądu na własne potrzeby? Zwykle ma wyższy pobór własny niż prosty falownik sieciowy, bo utrzymuje dodatkowe funkcje (zarządzanie magazynem, komunikacja, czasem podtrzymanie wybranych obwodów). To nie musi być problemem, jeśli magazyn rozwiązuje realne ograniczenie (np. eksport, profil zużycia, opłacalność godzinowa), ale powinno być uwzględnione w bilansie energii, szczególnie gdy instalacja często pracuje przy małych mocach.

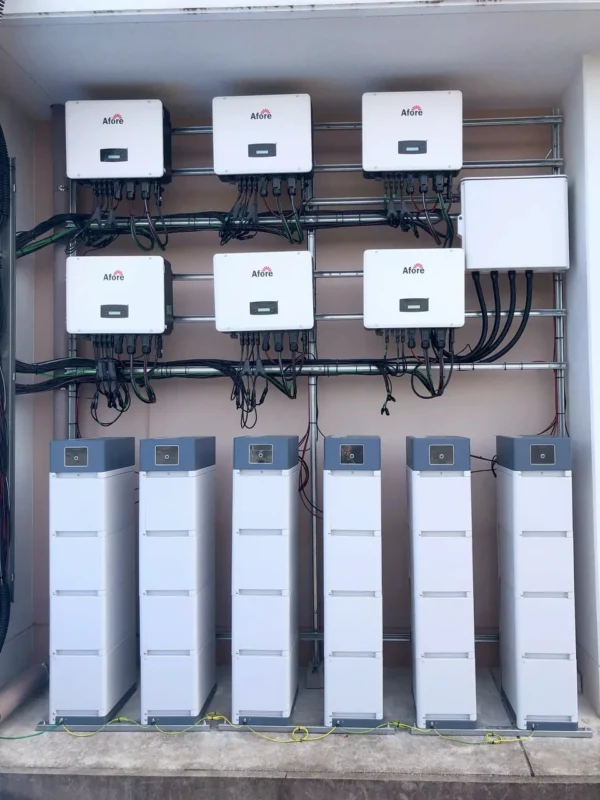

Centralny vs stringowy: rozkład obciążeń i konsekwencje dla uzysku

Wybór architektury wpływa na to, jak rozkłada się obciążenie, straty i ryzyko operacyjne. W systemach z większą liczbą mniejszych falowników łatwiej dopasować MPPT do zróżnicowanych pól i ograniczyć mismatch, a także zyskać redundancję: awaria jednego urządzenia nie wyłącza całej produkcji. Z drugiej strony większa liczba urządzeń to więcej punktów serwisowych i potencjalnych źródeł poboru własnego, co przy bardzo niskich obciążeniach może mieć znaczenie. W architekturach z większymi jednostkami łatwiej ograniczyć „narzut stały” na jednostkę mocy, ale ryzyko utraty znacznej części mocy przy awarii jest wyższe, a dopasowanie do skomplikowanych dachów bywa trudniejsze.

To prowadzi do praktycznego pytania: czy lepiej wybrać jeden duży inwerter czy dwa mniejsze? Dwa mniejsze często wygrywają, gdy pole PV jest zróżnicowane (orientacje, zacienienia, różne strefy), gdy wymagasz wysokiej dostępności lub gdy chcesz ograniczyć ryzyko finansowe przestoju. Jeden większy bywa uzasadniony przy jednorodnym polu, prostszej infrastrukturze i gdy serwis oraz warunki chłodzenia są bardzo dobrze zaplanowane. Ostatecznie liczy się nie sam „rozmiar”, tylko to, czy urządzenia będą pracowały w korzystnym zakresie obciążenia i temperatur oraz jak wygląda koszt energii utraconej w razie ograniczeń lub awarii.

Redundancja, serwis i ryzyko finansowe a praca blisko granic

Dobór „na granicy” mocy i temperatur zwykle zwiększa ekspozycję na derating oraz przyspiesza zużycie komponentów. W kontraktach, gdzie liczy się SLA i dostępność, ryzyko finansowe przestoju może być większe niż oszczędność CAPEX wynikająca z minimalizacji liczby urządzeń. Dla obiektów przemysłowych sensowne jest więc równoległe rozpatrywanie: krzywej sprawności, warunków termicznych montażu, krytyczności produkcji oraz logistyki serwisu i dostępności części. To jest obszar, w którym „sprawność inwertera a obciążenie” łączy się bezpośrednio z ryzykiem biznesowym, a nie tylko z techniką.

Jak przełożyć sprawność zależną od obciążenia na LCOE/NPV

Jeżeli chcesz podejmować decyzję inwestycyjną, porównuj scenariusze w energii, a dopiero potem w pieniądzu. Praktyczne podejście polega na tym, aby zasymulować godzinową produkcję DC (z uwzględnieniem temperatury, orientacji i zacienienia), nałożyć ograniczenia sieciowe (curtailment, cos φ, limity eksportu), a następnie policzyć energię AC dla różnych krzywych sprawności i różnych stosunków DC/AC. Różnice w kWh przelicz na przychody (PPA, autokonsumpcja, sprzedaż) oraz koszty (CAPEX, OPEX, ryzyko przestojów). Dopiero wtedy widać, czy wyższa sprawność ważona lub lepsza praca przy 10–20% mocy ma znaczenie finansowe w Twoim profilu, czy jest tylko parametrem „ładnym w tabeli”.

Wymagane dane wejściowe: szeregi czasowe irradiancji/temperatur (TMY), model temperatury modułów, napięcie stringu w ekstremach temperatury, krzywe sprawności falownika vs Vdc i obciążenie, harmonogram limitu eksportu. Wyjścia/loss buckets: clipping, derating, Q-support, straty konwersji przy niskim obciążeniu, nocne zużycie.

Praktyczny wniosek dla planowania instalacji komercyjnej

W projektowaniu komercyjnego PV nie zakładaj, że falownik większość czasu pracuje przy mocy znamionowej. To, jak często instalacja będzie działała przy częściowym obciążeniu, wynika z lokalnego klimatu, ograniczeń sieciowych, konfiguracji MPPT, temperatury montażu oraz doboru DC/AC. Dlatego wybór urządzenia i architektury powinien zaczynać się od profilu pracy (godzinowego) i warunków montażu, a dopiero później przechodzić do porównania „max sprawności”. W wielu projektach największy zwrot daje dopracowanie napięć stringów w oknie MPPT, kontrola temperatur i wentylacji oraz świadome zarządzanie clippingiem, bo to realnie przesuwa instalację w obszar wyższej sprawności energetycznej.

Często zadawane pytania
