Montaż inwertera hybrydowego w instalacjach fotowoltaicznych z magazynem energii – praktyczny poradnik C&I

Montaż inwertera hybrydowego to kluczowy etap przy projektowaniu instalacji PV z magazynem energii w firmie, obiekcie użyteczności publicznej lub na farmie C&I, ponieważ wpływa bezpośrednio na bezpieczeństwo, zgodność z wymaganiami OSD, dostępność zasilania awaryjnego oraz opłacalność autokonsumpcji. Błędy na etapie doboru miejsca, okablowania DC/AC, konfiguracji EMS albo zabezpieczeń często skutkują ograniczeniami mocy, wyłączeniami lub problemami odbiorowymi. Dalej porządkujemy decyzje „co i po co”, a potem przechodzimy przez dobór urządzenia, schemat podłączenia, wymagania formalne, uruchomienie i eksploatację, tak aby ułatwić ocenę ryzyk i przygotowanie specyfikacji wykonawczej dla EPC oraz utrzymania ruchu.

Kiedy inwerter hybrydowy ma sens w systemie PV (C&I)

Wybór między falownikiem on-grid a hybrydowym w systemach fotowoltaicznych dla środowiska C&I wymaga zrozumienia zarówno funkcji technicznych, jak i celów biznesowych. Decydujące są możliwości zarządzania energią przez falownik z magazynem, ograniczenia sieciowe oraz potrzeba zapewnienia zasilania awaryjnego dla krytycznych obwodów obiektu. Prawidłowa konfiguracja i integracja falownika hybrydowego z systemem pomiaru i zarządzania energią decyduje o stabilności i opłacalności całego rozwiązania.

Różnice: falownik on-grid vs falownik hybrydowy

Falownik on-grid w klasycznym układzie przekształca prąd stały z paneli słonecznych na prąd zmienny i synchronizuje się z siecią energetyczną, a jego logika pracy jest w praktyce podporządkowana bieżącej generacji PV i parametrom sieci. Inwerter hybrydowy robi to samo, ale dodatkowo zarządza dwukierunkową pracą z baterią oraz – co w B2B jest często ważniejsze niż samo „podłączenie akumulatora” – steruje przepływami energii w oparciu o pomiar w punkcie przyłączenia, ograniczenia eksportu oraz reguły autokonsumpcji i redukcji mocy szczytowej (peak shaving). W praktyce „hybryda” staje się elementem wykonawczym dla EMS / zarządzania energią: bez poprawnego pomiaru (CT/smart meter), priorytetów i limitów mocy system może zachowywać się niestabilnie, szczególnie w obiektach z dynamicznymi obciążeniami.

W środowisku C&I dochodzi jeszcze kwestia jakości energii i kompatybilności z automatyką: falowniki fotowoltaiczne i napędy przemysłowe w tej samej rozdzielnicy potrafią generować sytuacje graniczne dla EMC, doboru RCD i selektywności. To powoduje, że montaż inwertera hybrydowego trzeba traktować jako integrację systemu elektroenergetycznego, nie jako „wymianę jednego komponentu”.

Najczęstsze cele biznesowe: autokonsumpcja, peak shaving, backup

Autokonsumpcja oznacza maksymalizację wykorzystania energii wyprodukowanej przez PV na miejscu, zamiast oddawania nadwyżek energii do sieci. Dla montażu i projektu konsekwencją jest konieczność precyzyjnego pomiaru w punkcie wspólnym (zwykle na zasilaniu obiektu lub w rozdzielnicy głównej), poprawnej konfiguracji limitów eksportu oraz właściwego doboru mocy ładowania/rozładowania magazynu. W wielu obiektach różnica między „działa” a „działa opłacalnie” wynika z detali: gdzie założono przekładniki CT, czy pomiar obejmuje wszystkie źródła i odbiory, oraz czy harmonogramy ładowania baterii nie konkurują z profilami produkcji i taryfami.

Peak shaving ma sens tam, gdzie koszty mocy (umownej, szczytowej) lub ograniczenia mocy przyłączeniowej realnie ograniczają pracę obiektu. To często dotyczy chłodni, obiektów z ładowarkami EV, małej produkcji z krótkimi pikami rozruchowymi oraz infrastruktury IT/telekom. Wtedy montaż i konfiguracja muszą zapewnić szybkie i stabilne sterowanie mocą na podstawie pomiaru, a falownik hybrydowy powinien mieć parametry dynamiczne adekwatne do zmian obciążenia.

Backup (tryb EPS/backup, czasem określany jako „UPS” w uproszczeniu) zawsze wymusza decyzję projektową: które obwody krytyczne mają być zasilane, jaka jest ich moc i jak będą fizycznie wydzielone. Bez osobnej rozdzielnicy obwodów krytycznych albo jednoznacznego przełączenia źródeł ryzyko problemów odbiorowych i eksploatacyjnych rośnie, szczególnie gdy obiekt ma wymagania przeciwpożarowe, BMS, systemy kontroli dostępu lub urządzenia, których nie wolno zasilać z obwodu awaryjnego bez spełnienia dodatkowych warunków.

Ograniczenia sieciowe i przyłączeniowe jako argument za hybrydą

W wielu lokalizacjach to nie sama cena energii, tylko ograniczenia techniczne sieci i warunki przyłączenia determinują sens magazynu i falownika hybrydowego. Jeżeli obiekt ma ograniczoną moc przyłączeniową, a jednocześnie chce zwiększać moc PV, to magazyn energii z dobrze skonfigurowanym sterowaniem potrafi „wygładzić” bilans w punkcie poboru/oddawania. W praktyce oznacza to funkcje takie jak ograniczenie eksportu (zero-export), kontrola cos φ, ramp-rate oraz – zależnie od platformy i wymagań OSD – reakcję na sygnały sterujące lub nastawy wymagane w profilu sieciowym.

Na etapie montażu i uruchomienia konsekwencją jest konieczność jednoznacznego zdefiniowania punktu pomiaru i punktu regulacji, bo częsty błąd integracyjny polega na sterowaniu „nie tym, co trzeba” (np. pomiar za rozdzieleniem na podrozdzielnice). Wtedy falownik hybrydowy ogranicza moc z opóźnieniem albo w sposób oscylacyjny, co w skrajnych przypadkach prowadzi do zadziałań zabezpieczeń i reklamacji po stronie użytkownika.

Czy inwerter hybrydowy działa bez sieci (tryb wyspowy)?

To zależy od konkretnej konstrukcji. W wielu rozwiązaniach tryb EPS/backup polega na tym, że falownik hybrydowy po zaniku sieci odłącza się od sieci energetycznej (anti-islanding) i zasila wydzielone obwody krytyczne z PV i/lub baterii. Nie jest to tożsame z pełną pracą wyspową całego obiektu, ponieważ zwykle obowiązuje limit mocy na wyjściu EPS, ograniczenia dotyczące rozruchów silników oraz konieczność stosowania odpowiedniego elementu przełączającego. W projektach C&I oznacza to, że „zasilanie w przypadku awarii sieci” trzeba zaprojektować jak osobny system, ze swoją rozdzielnicą, selektywnością i logiką odtwarzania zasilania, a nie jako „dodatkową funkcję falownika”.

Dobór inwertera hybrydowego do instalacji i profilu obiektu

Dobór inwertera hybrydowego wymaga spojrzenia nie tylko na moc paneli PV, ale przede wszystkim na profil obciążenia i cele biznesowe obiektu. Kluczowe jest połączenie parametrów AC i DC z magazynem energii, tak aby system działał efektywnie zarówno pod względem autokonsumpcji, stabilności zasilania krytycznych obwodów, jak i optymalizacji kosztów eksploatacji. W praktyce właściwy dobór falownika hybrydowego staje się fundamentem całej strategii zarządzania energią w obiekcie C&I.

Dobór mocy AC i przewymiarowanie DC (PV) względem obciążeń

Dobór mocy AC falownika hybrydowego w C&I powinien wynikać z profilu obciążenia i celu inwestycji, a nie wyłącznie z mocy paneli PV. Jeżeli obiekt ma wysokie zużycie dzienne i celem jest autokonsumpcja, zbyt mała moc AC może prowadzić do częstego „clippingu”, czyli obcinania szczytów produkcji, co ogranicza ładowanie baterii i oddawanie energii do obiektu w krytycznych godzinach. Z drugiej strony przewymiarowanie mocy AC bez odpowiedniego magazynu i bez realnego zapotrzebowania może podnosić koszty i zwiększać wymagania co do aparatury w rozdzielnicy.

Przewymiarowanie DC względem AC (większa moc generatora PV niż moc falownika) bywa uzasadnione w Polsce ze względu na sezonowość oraz rozkład irradiancji, ale w hybrydzie trzeba to powiązać z limitem mocy ładowania baterii i dopuszczalnymi prądami po stronie DC. W przeciwnym razie część potencjału PV zostanie stracona nie tylko na clippingu, ale też na ograniczeniach ładowania magazynu.

Jak dobrać moc inwertera hybrydowego do PV i magazynu energii?

W projektach B2B warto zacząć od danych pomiarowych, bo intuicyjny dobór „kW falownika” i „kWh baterii” rzadko jest optymalny. Kluczowy punkt to rozdzielenie trzech pytań: jaką moc obiekt musi mieć dostępnie (ciągłą i chwilową), jaką energię trzeba przesunąć w czasie (kWh), oraz jaką dynamikę ma mieć sterowanie (reakcja na skoki obciążenia i ograniczenia OSD).

W praktyce ocenia się co najmniej: maksymalną moc ładowania i rozładowania baterii, dopuszczalne chwilowe przeciążenia, prądy rozruchowe odbiorników (silniki, sprężarki, zasilacze dużej mocy), wymaganą moc dla obwodów krytycznych w trybie EPS/backup oraz plan rozbudowy. Jeśli obiekt ma dużo wrażliwych procesów, ważniejsze od „dużej kWh” może być zapewnienie stabilnej mocy na wyjściu EPS i poprawnego przełączenia, nawet kosztem mniejszej pojemności magazynowania energii.

1‑fazowy vs inwerter hybrydowy 3‑fazowy – konsekwencje montażowe

W C&I standardem jest inwerter hybrydowy 3‑fazowy, ale różnice między konstrukcjami są istotne. Po pierwsze liczy się sposób bilansowania faz: niektóre układy rozkładają moc równomiernie, inne pozwalają na większą asymetrię, co może decydować o tym, czy zasilanie krytycznych odbiorów na jednej fazie będzie stabilne. Po drugie tryb backup w układzie trójfazowym nie zawsze oznacza pełne 3F na wyjściu EPS; czasem backup obejmuje tylko wybrane fazy lub ma ograniczenia mocy na fazę.

To ma bezpośrednie konsekwencje dla montażu: trzeba przemyśleć, jak rozdzielone są obciążenia w rozdzielnicy, czy potrzebne jest przepięcie zasilania dla obwodów krytycznych na konkretną fazę, oraz czy obiekt ma wymagania co do symetrii obciążenia. W zakładach z napędami i dużymi silnikami decyzja o tym, czy dany odbiornik może znaleźć się w obwodach krytycznych, bywa krytyczna dla niezawodności.

Kompatybilność z magazynem energii (LV/HV, BMS, protokoły)

Dobór baterii do falownika hybrydowego nie kończy się na tym, czy jest to magazyn LV (np. 48 V) czy HV. Liczy się lista kompatybilności producenta falownika, sposób komunikacji (CAN, RS485, Ethernet), limity prądowe, procedury bezpieczeństwa BMS oraz to, jak realizowane są stany awaryjne i ograniczenia temperatury. W obiektach komercyjnych „uniwersalne” połączenia bez wspieranego protokołu często kończą się problemami: ograniczoną funkcjonalnością, trudnymi odbiorami, brakiem pełnego monitoringu i sporami gwarancyjnymi.

Montaż inwertera hybrydowego – lokalizacja i warunki instalacji

Montaż inwertera hybrydowego wymaga przemyślenia zarówno warunków środowiskowych, jak i kwestii eksploatacyjnych obiektu. Optymalna lokalizacja, poprawne uziemienie, trasy kablowe oraz integracja z rozdzielnicą decydują o bezpieczeństwie, stabilności pracy i efektywności całego systemu PV z magazynem energii. W praktyce dobrze zaprojektowany montaż jest fundamentem niezawodnej i serwisowalnej instalacji w środowisku C&I.

Dobór miejsca: temperatura, wentylacja, IP, hałas i serwisowalność

Lokalizacja falownika hybrydowego w obiekcie C&I powinna spełniać wymagania środowiskowe producenta, ale też realia utrzymania ruchu. Falownik ma straty mocy, więc wymaga stabilnego odprowadzania ciepła; w praktyce ważniejsze od „czy się zmieści” jest to, czy zapewniono sensowny przepływ powietrza, odstępy serwisowe i dostęp do okablowania. Węzeł elektryczny zwykle daje najlepszą kontrolę nad środowiskiem i dostępem, natomiast hala produkcyjna bywa problematyczna ze względu na kurz, aerozole, ryzyko uderzeń mechanicznych i brak dyscypliny serwisowej.

Warto też uwzględnić hałas (wentylatory), bo w budynkach użyteczności publicznej lub biurach może to wpływać na dobór miejsca. Jeżeli urządzenie ma wyższy stopień IP, nie oznacza to automatycznie, że toleruje agresywne środowisko przemysłowe bez dodatkowej ochrony i przeglądów.

Trasy kablowe i odległości: spadki napięć, EMC i selektywność

Długości kabli DC/AC wpływają jednocześnie na straty, spadki napięć, pomiary izolacji i podatność na zakłócenia. W obiektach przemysłowych EMC jest realnym ryzykiem: trasy sygnałowe od CT, liczników, komunikacji LAN lub RS485 powinny być prowadzone w separacji od tras energetycznych, a jeśli projekt wymaga ekranowania, to sposób uziemienia ekranu musi być spójny z założeniami dla całej instalacji. W przeciwnym razie pojawiają się trudne do odtworzenia błędy komunikacyjne, które w systemach z EMS/SCADA skutkują nie tyle awarią falownika, ile utratą funkcji sterowania, raportowania energii i limitowania eksportu.

Z perspektywy selektywności ważne jest także, aby falownik, magazyn i rozdzielnice były włączone w logikę zabezpieczeń obiektu. Modernizacje „bez miejsca” często kończą się dołożeniem aparatury w sposób utrudniający późniejsze przeglądy, a to w B2B szybko przekłada się na czas naprawy i koszty przestojów.

Uziemienie, połączenia wyrównawcze i ochrona przepięciowa w kontekście PV+magazyn

Uziemienie instalacji hybrydowej trzeba rozpatrywać łącznie dla PV, falownika, magazynu energii i istniejącej infrastruktury obiektu. Kluczowe są: układ sieci (TN/TT), połączenia wyrównawcze, poprawny PE, a także ochrona przepięciowa po stronie DC i AC. Błędy w tym obszarze często nie ujawniają się od razu, tylko po pierwszych burzach, przełączeniach w sieci albo podczas okresowych testów RCD. Typowe skutki to fałszywe zadziałania, błędy izolacji, resetowanie się elektroniki oraz przyspieszone zużycie komponentów.

W obiektach z instalacją odgromową i długimi odcinkami kabli do generatora PV szczególnie ważne jest, aby SPD były dobrane i zainstalowane zgodnie z projektem oraz w logicznych punktach rozdziału. W przeciwnym razie przepięcie „znajdzie drogę” przez interfejsy komunikacyjne lub przez nieintuicyjne pętle uziemienia.

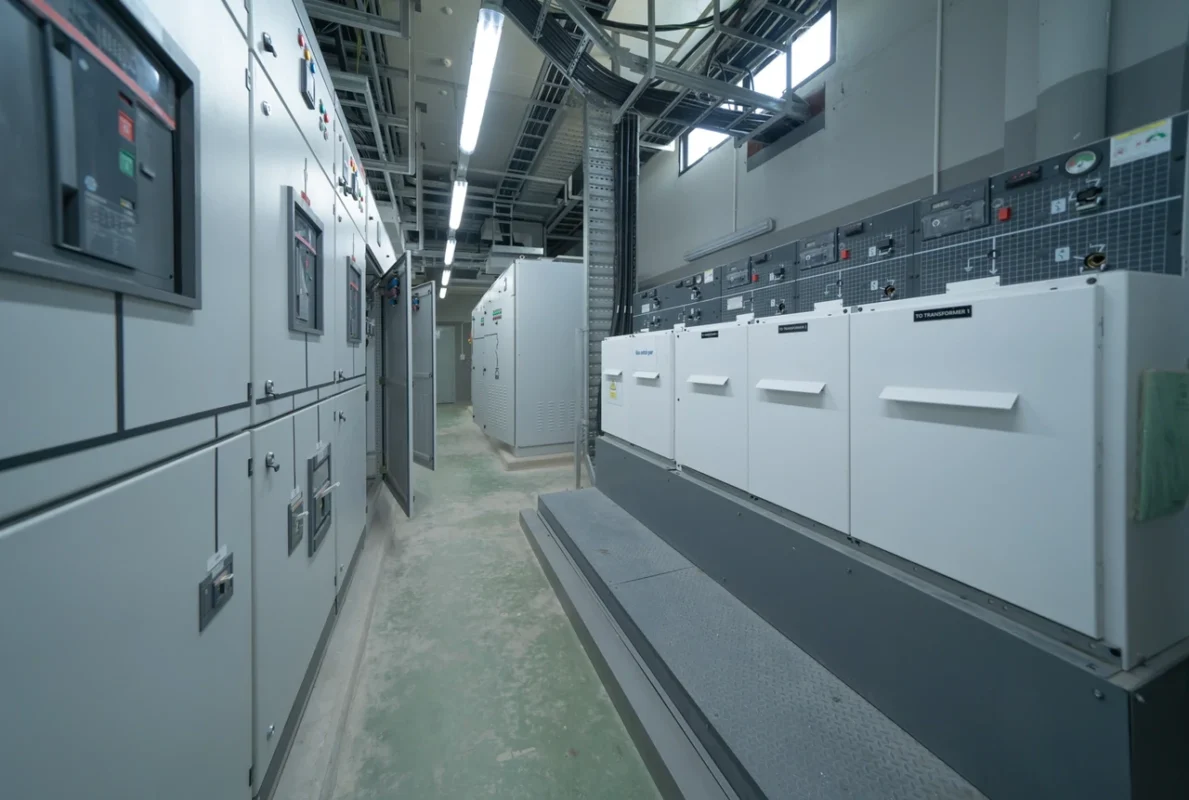

Integracja z rozdzielnicą: miejsce na aparaturę i czytelny schemat

Montaż inwertera hybrydowego jest w praktyce modernizacją rozdzielnic. Trzeba przewidzieć miejsce na rozłączniki, zabezpieczenia nadprądowe, elementy odłączania serwisowego, SPD, tor pomiarowy (CT/smart meter) oraz – jeśli jest wymagany – tor zasilania obwodów krytycznych. W B2B schemat jednokreskowy i opis pól rozdzielnicy nie są „papierologią”, tylko narzędziem zarządzania ryzykiem: bez czytelnej dokumentacji rośnie liczba błędów serwisowych i czas lokalizacji usterek.

W odpowiedzi na częste pytanie „Jak poprawnie podłączyć inwerter hybrydowy do rozdzielni?” należy przyjąć zasadę, że falownik nie powinien być „wpięty gdziekolwiek”. Punkt przyłączenia powinien odpowiadać punktowi bilansowania energii, a tor pomiarowy musi obejmować rzeczywisty przepływ do/od sieci. Najczęściej oznacza to wpięcie po stronie głównej rozdzielnicy (lub w polu dedykowanym dla źródeł), z jednoznacznie zaprojektowanym miejscem na CT i licznik komunikacyjny. Jeśli falownik ma pracować w ograniczeniu eksportu, CT nie może „widzieć” tylko części obciążeń, bo wtedy sterowanie będzie błędne. Równocześnie trzeba zachować selektywność zabezpieczeń w istniejącym układzie, a więc dobrać aparaturę tak, aby awaria po stronie falownika nie wyłączała niepotrzebnie całego obiektu.

Workflow instalacyjny krok po kroku (B2B)

1. Przygotowania wstępne
   1. Weryfikacja as-built single-line, ustawień OSD, zablokowanego firmware i gotowości sieci VLAN
2. Plan LOTO + weryfikacja braku napięcia
   1. Sprawdzenie obecności/nieobecności napięcia AC i DC
3. Montaż mechaniczny
   1. Uchwyt ścienny, szyna DIN, wzmocnienia konstrukcyjne
4. Podłączenia DC/AC
   1. Kolejność podłączania, prawidłowe oznaczenie biegunów i przewodów
5. Połączenia komunikacyjne
   1. Ethernet, RS485, MODBUS, integracja EMS
6. Lista momentów dokręcania
   1. Wartości momentów producenta + dokumentacja wykonania
7. Testy izolacji i ciągłości
   1. Wykonanie przed podaniem napięcia na system
8. Testy uruchomieniowe
   1. CT polarity verification method
   2. Test limitu eksportu (export limit test)
   3. Test przełączenia EPS/backup

Schemat podłączenia: PV, sieć, magazyn energii i odbiory krytyczne

Schemat podłączenia falownika hybrydowego determinuje nie tylko sprawność i efektywność systemu, ale też stabilność zasilania krytycznych odbiorów w trybie EPS/backup. Wybór między DC‑ a AC‑coupling, sposób prowadzenia pomiarów energii oraz integracja z istniejącą siecią i magazynem energii mają kluczowe znaczenie dla poprawnego sterowania, ograniczenia eksportu i bezpieczeństwa instalacji w obiektach C&I.

DC‑coupling vs AC‑coupling – wpływ na sprawność i zakres prac

W hybrydzie można spotkać dwie dominujące architektury: DC‑coupling, gdzie PV jest podłączone bezpośrednio do MPPT inwertera hybrydowego, oraz AC‑coupling, gdzie magazyn energii dołącza się po stronie AC do istniejącej instalacji (np. gdy obiekt ma już falownik on-grid i chce dołożyć magazyn bez wymiany generatora PV).

Poniższe porównanie warto traktować jako punkt startu do decyzji projektowej w modernizacjach C&I.

W modernizacjach C&I AC‑coupling jest kuszący, bo ogranicza prace na dachu i w stringach, ale zwykle podnosi wymagania wobec pomiaru i EMS, bo pojawiają się dwa źródła energii sterowane niezależnie.

CT/Smart Meter i pomiar energii – warunek poprawnego sterowania

Przekładniki prądowe CT i licznik komunikacyjny są kluczowe dla autokonsumpcji, ograniczania eksportu oraz peak shaving. W praktyce błędna orientacja CT (odwrócony kierunek), zły dobór przekładni albo umieszczenie pomiaru w niewłaściwym punkcie powoduje „pompowanie” mocy: system raz ładuje baterię, raz oddaje do sieci, mimo że cel był odwrotny. W obiekcie komercyjnym oznacza to nie tylko gorszą opłacalność, ale czasem przekroczenia warunków OSD i wyłączenia.

Dlatego schemat podłączenia musi jednoznacznie wskazywać, gdzie mierzony jest import/eksport, czy pomiar jest trójfazowy, jak prowadzona jest komunikacja licznika (np. RS485/Ethernet) oraz jak zapewniono odporność na zakłócenia.

Weryfikacja CT krok po kroku

• Wykonać kroki obciążenia po fazach
• Sprawdzenie oczekiwanego znaku importu/eksportu na każdej fazie

Wyjście EPS/backup (UPS) – projekt obwodów krytycznych

Jeżeli celem jest zasilanie awaryjne, projekt zaczyna się od listy obwodów krytycznych i ich mocy oraz od decyzji, czy obwody krytyczne mają być zasilane jednofazowo czy trójfazowo. Następnie dobiera się sposób przełączenia i buduje rozdzielnicę krytyczną. W B2B nie wystarcza „podłączyć odbiory pod EPS”, bo ograniczenia mocy w trybie awaryjnym mogą wymusić priorytetyzację, a część odbiorów (np. pewne systemy przeciwpożarowe) ma własne wymagania normowe i nie zawsze może być zasilana z dowolnego źródła bez zachowania ciągłości i kontroli.

Często pojawia się też pytanie o przełącznik ATS fotowoltaika: kiedy jest potrzebny. Jeżeli falownik hybrydowy ma wbudowaną funkcję EPS z odpowiednim elementem przełączającym i spełnia wymagania anti-islanding, zewnętrzny ATS może nie być wymagany. Natomiast w obiektach, gdzie istnieje agregat, zasilanie rezerwowe ma kilka źródeł, albo wymagany jest określony sposób przełączenia i blokad, zewnętrzny ATS bywa częścią projektu, bo ułatwia jednoznaczną separację źródeł i procedury LOTO.

Konfiguracja EPS / backup

• Usunięcie powtarzających się opisów z “Czy inwerter działa bez sieci?”, FAQ, testów
• Tabela ograniczeń EPS:

Czy można dołożyć magazyn energii do istniejącej instalacji PV?

Tak, ale warunki techniczne decydują o kosztach i ryzyku. Jeżeli obecny falownik do fotowoltaiki pozostaje, najczęściej rozważa się AC‑coupling. Wtedy trzeba sprawdzić, czy da się zapewnić spójne ograniczanie eksportu (często przez wspólny pomiar w punkcie przyłączenia), czy jest miejsce w rozdzielni na dodatkową aparaturę i tor pomiarowy, oraz czy wymagania OSD dotyczące jakości energii i nastaw mogą być spełnione przez układ dwóch źródeł. Typowym ryzykiem jest konflikt logik sterowania: jeden falownik „widzi” eksport i ogranicza się, a drugi w tym samym czasie próbuje kompensować, co daje oscylacje mocy i wyłączenia.

W praktyce przy modernizacjach warto z góry zdecydować, kto jest nadrzędny w sterowaniu (EMS, falownik hybrydowy czy istniejący falownik on-grid), i to odzwierciedlić w schemacie oraz w odpowiedzialności serwisowej.

Zabezpieczenia, BHP i ryzyka operacyjne przy montażu

Bezpieczeństwo przy montażu inwertera hybrydowego obejmuje zarówno ochronę elektryczną, procedury BHP, jak i minimalizację ryzyk operacyjnych. Prawidłowy dobór zabezpieczeń DC i AC, lokalizacja magazynu energii oraz spójne procedury serwisowe decydują o niezawodności systemu i ochronie personelu w obiektach C&I.

Zabezpieczenia po stronie DC: rozłączniki, bezpieczniki, SPD, łuki elektryczne

Po stronie DC ryzyko jest specyficzne: łuk elektryczny DC jest trudniejszy do wygaszenia niż po stronie AC, więc jakość złączy, narzędzi do zaciskania i kontrola momentów dokręcania ma realny wpływ na bezpieczeństwo. Dobór rozłączników, bezpieczników stringów i SPD DC zależy od konfiguracji stringów, maksymalnych napięć (w tym temperatury minimalnej dla Voc) oraz prądów zwarciowych. W obiektach czynnych organizacja prac i procedury LOTO są równie ważne jak schemat, bo serwis i rozbudowy często dzieją się „w ruchu”.

Zabezpieczenia po stronie AC: wyłączniki, RCD/RCBO, selektywność i parametry sieci

Po stronie AC dobór zabezpieczeń musi uwzględniać nie tylko prąd znamionowy, ale też charakter pracy energoelektroniki, prądy upływu oraz wymagania selektywności w istniejącej rozdzielnicy. W zakładach z dużą liczbą falowników i napędów częstym problemem są niepożądane zadziałania RCD, szczególnie gdy dobór typu RCD nie odpowiada charakterystyce prądów upływu urządzeń. Z perspektywy odbiorów ważne jest także, aby nastawy falownika (profil kraju/OSD) były spójne z tym, jak obiekt reaguje na wahania napięcia i częstotliwości, bo część wyłączeń przypisywanych „awarii falownika” wynika z jakości zasilania wewnątrz obiektu lub zbyt czułych nastaw.

Bezpieczeństwo magazynu energii: lokalizacja, strefy, detekcja i procedury

Magazyn energii to nie tylko komponent elektryczny, ale też urządzenie wymagające warunków środowiskowych, przestrzeni serwisowej i procedur. Niezależnie od technologii baterii trzeba zaplanować: miejsce montażu, wentylację (jeśli wymagana), drogi ewakuacji i dostęp serwisu, a także sposób reagowania na alarmy BMS. W B2B warto z góry ustalić, kto odbiera alarmy (utrzymanie ruchu, ochrona, zewnętrzny serwis), jakie są czasy reakcji i co oznaczają poszczególne stany ograniczeń mocy. To ma bezpośredni wpływ na dostępność systemu magazynowania energii i ryzyko przestojów.

Bezpieczeństwo pożarowe i wymagania ubezpieczeniowe

• Separacja pomieszczeń akumulatorowych
• Kontrola dostępu, oznakowanie
• Wyłączniki awaryjne, integracja detektorów
• Dokumentacja dla ubezpieczyciela
• Role i odpowiedzialność w obsłudze alarmów BMS

Drzewo decyzyjne wieloźródłowe

• Jeśli istnieje generator → weryfikacja przełączania neutralnego, interlock, brak zwrotnego zasilania
• Jeśli istnieje UPS → zdefiniować relacje upstream/downstream, nie nakładać funkcji transferu bezmyślnie

Jakie zabezpieczenia są wymagane przy inwerterze hybrydowym?

To zależy od układu i projektu, ale wymagania zwykle grupują się w czterech obszarach. Po stronie DC są to elementy odłączania i zabezpieczenia stringów oraz ochrona przepięciowa; po stronie AC zabezpieczenia nadprądowe, odpowiednio dobrane RCD/RCBO i zapewnienie selektywności; do tego dochodzi uziemienie i połączenia wyrównawcze całej instalacji PV+magazyn oraz elementy umożliwiające bezpieczne odłączenie serwisowe falownika i baterii. Kluczowe jest, aby dobór i montaż były zgodne z dokumentacją producenta, projektem elektrycznym oraz wymaganiami OSD dla danego punktu przyłączenia.

Zgodność z wymaganiami OSD i normami – dokumenty, nastawy, odbiory

Zgodność z wymaganiami OSD i obowiązującymi normami jest kluczowa dla sprawnego odbioru i bezpiecznej eksploatacji instalacji hybrydowej. Poprawnie przygotowana dokumentacja, właściwe nastawy falownika oraz spójne pomiary energii pozwalają uniknąć problemów przy odbiorze, skracają czas uruchomienia i minimalizują ryzyka operacyjne w obiektach C&I.

Wymagania przyłączeniowe: parametry sieci, anti‑islanding, ograniczanie eksportu

OSD weryfikują zwykle kilka obszarów: ochronę przed pracą wyspową (anti-islanding), nastawy częstotliwości i napięcia, sposób ograniczania mocy oddawanej i kontrolę parametrów takich jak cos φ. W układach z magazynem energii ważna jest spójność: jeśli falownik hybrydowy realizuje limit eksportu, a równolegle pracuje inne źródło, to niespójne nastawy i błędny pomiar mogą dać przekroczenia mimo poprawnej pracy pojedynczego urządzenia.

W praktyce odbiór jest łatwiejszy, gdy już w specyfikacji wykonawczej zapisano: wymagany tryb ograniczania eksportu, punkt pomiarowy, wymagania dla komunikacji, a także procedurę testów.

Lista kontrolna zgodności z OSD

• Kto ustawia co (installer vs. manufacturer service)
• Demonstracja zgodności podczas odbioru
• Przed wizytą OSD / powiadomieniem: sprawdzenie ustawień
• Wymagane dowody: zrzuty ekranu profilu sieci, limit eksportu, pomiary licznika w trakcie testu

Dokumentacja projektowa i powykonawcza dla instalacji hybrydowej

W C&I dokumentacja jest elementem eksploatacji. Poza schematem jednokreskowym i opisem zabezpieczeń istotne są protokoły pomiarowe, instrukcja eksploatacji, procedury wyłączania i plan przeglądów. W praktyce dokumenty te bywają wymagane przez ubezpieczyciela albo dział BHP, a w razie awarii skracają czas diagnozy, bo pozwalają rozdzielić problem po stronie PV, baterii, falownika, sieci obiektu lub komunikacji EMS.

Dla instalacji PV w podejściu europejskim często przywołuje się PN-HD 60364-7-712 (wymagania dla PV w ramach instalacji elektrycznych) oraz PN-EN 62446 (weryfikacja i badania/odbiór), zgodnie z wytycznymi PKN dotyczącymi norm i standardów produktowych w Polsce. Ich sens w montażu inwertera hybrydowego jest praktyczny: porządkują testy, sposób znakowania, wymagania dla pomiarów i kryteria przekazania instalacji.

Lista pomiarów i protokołów powykonawczych

• Voc/Isc dla każdej stringi PV
• Sprawdzenie polaryzacji stringów
• Pomiar rezystancji izolacji (zakresy wartości + kiedy powtarzać)
• Ciągłość uziemienia
• Kontrola stanu SPD
• Test RCD w obecności elektroniki mocy (co dokumentować)
• Inspekcja termiczna po obciążeniu / baseline termografia

Normy i standardy produktowe: deklaracje zgodności, certyfikaty, kompatybilność

Po stronie urządzeń liczą się deklaracje zgodności i zgodność z wymaganiami przyłączeniowymi dla generatorów oraz potwierdzona kompatybilność magazynu energii z falownikiem hybrydowym. W B2B to ogranicza ryzyko, że układ będzie działał „częściowo” albo tylko do czasu pierwszej aktualizacji firmware. Warto też pamiętać, że część programów wsparcia i wymagań inwestorskich może narzucać dodatkowe warunki (np. pochodzenie komponentów), więc na etapie zakupów i montażu trzeba zadbać o ścieżkę dokumentacyjną.

Jak długo trwa odbiór i uruchomienie instalacji hybrydowej w firmie?

Czas zależy mniej od samego falownika, a bardziej od gotowości infrastruktury obiektu i kompletności dokumentacji. Jeśli rozdzielnica ma rezerwę miejsca, trasy kablowe są przygotowane, a schemat podłączenia i pomiary są spójne, uruchomienie i testy da się wykonać w krótkim oknie serwisowym. Opóźnienia najczęściej wynikają z konieczności przeróbek w rozdzielni, korekt punktu pomiaru CT, problemów z komunikacją (LAN/RS485) albo z konieczności zmiany nastaw na żądanie OSD po weryfikacji jakości energii i limitów eksportu.

Uruchomienie i konfiguracja: nastawy, EMS, monitoring i testy

Uruchomienie i konfiguracja inwertera hybrydowego to kluczowy etap, który determinuje poprawność działania systemu, realizację strategii magazynu energii oraz bezpieczeństwo operacyjne. Poprawne ustawienia sieci, integracja z EMS/BMS/SCADA, harmonogramy pracy baterii oraz kompleksowe testy funkcjonalne zapewniają, że instalacja działa zgodnie z oczekiwaniami biznesowymi i technicznymi w środowisku C&I.

Konfiguracja podstawowa: sieć, kraj/OSD, liczniki, aktualizacje firmware

Pierwsze uruchomienie to moment, w którym najłatwiej „zabetonować” błędy na lata. Profil sieciowy musi odpowiadać wymaganiom OSD, pomiar energii (CT/smart meter) musi być poprawnie przypisany do faz i kierunku, a wersje firmware powinny być odnotowane w dokumentacji. W środowisku C&I to ważne także z punktu widzenia cyberbezpieczeństwa i audytu: utrzymanie ruchu i IT/OT coraz częściej oczekują informacji, jakie wersje oprogramowania pracują w urządzeniach i jak realizowany jest zdalny dostęp.

Strategie pracy magazynu: autokonsumpcja, harmonogramy, taryfy dynamiczne

Logika ładowania baterii powinna wynikać z celu. Jeśli priorytetem jest autokonsumpcja, zwykle ustawia się priorytet PV→odbiór, a nadwyżka idzie na ładowanie baterii; rozładowanie ma pokrywać zużycie poza godzinami produkcji. Jeśli celem jest peak shaving, magazyn powinien utrzymywać minimalny SOC na godziny spodziewanych pików, a EMS może realizować harmonogramy ładowania w godzinach niższego obciążenia. W obiektach z taryfami dynamicznymi albo kontraktami opartymi o profil zużycia, strategia może łączyć oba cele, ale wtedy trzeba uważać, aby harmonogramy nie doprowadziły do sytuacji, w której bateria jest pełna, gdy potrzebna jest moc na redukcję szczytu, albo pusta, gdy wymagany jest backup.

Integracja z EMS/BMS/SCADA i cyberbezpieczeństwo komunikacji

Integracja z EMS/SCADA w C&I to często warunek odbioru po stronie inwestora. Interfejsy komunikacyjne mogą wykorzystywać Ethernet, Modbus lub API producenta, ale niezależnie od protokołu trzeba uzgodnić z działem IT/OT: segmentację sieci, politykę haseł i uprawnień, zasady zdalnego dostępu oraz rejestrowanie zdarzeń. W praktyce „zdalny monitoring” bez tych uzgodnień kończy się wyłączeniem urządzeń z sieci firmowej, a wtedy spada wartość operacyjna systemu i trudniej optymalizować koszty instalacji w cyklu życia.

Testy funkcjonalne: backup, przełączenia, limity eksportu i reakcje na awarie

W przekazaniu instalacji hybrydowej kluczowe są testy, które potwierdzają działanie funkcji biznesowych, nie tylko „czy falownik produkuje”. Poniższy zestaw jest typowym minimum w C&I i dobrze, aby był wpisany do protokołu odbiorowego:

1. Test pomiaru CT/smart meter: zgodność kierunku, faz, wartości mocy import/eksport w kilku punktach pracy.
2. Test ograniczenia eksportu: weryfikacja, czy nadwyżka energii nie przekracza zadanego limitu przy zmianach obciążenia.
3. Test trybu EPS/backup: symulacja zaniku sieci, potwierdzenie przełączenia, stabilności napięcia i mocy na obwodach krytycznych.
4. Test reakcji na alarmy BMS: ograniczenie mocy, przejście w stan bezpieczny, rejestr zdarzeń.
5. Testy zdarzeń sieciowych: zachowanie przy przekroczeniach napięcia/częstotliwości i powrocie do normalnej pracy.

W obiekcie z produkcją ważne jest też uzgodnienie, które testy można wykonać bez wpływu na proces, a które wymagają okna serwisowego.

Minimalny pakiet uruchomieniowy

• Eksport PDF logów inwertera
• Zrzuty ekranowe liczników
• Snapshot ustawień EMS

Eksploatacja, serwis i optymalizacja kosztowa w cyklu życia

Eksploatacja i serwis inwertera hybrydowego w cyklu życia instalacji to nie tylko regularne przeglądy, ale także monitorowanie wskaźników awaryjnych, optymalizacja kosztów operacyjnych i planowanie rozbudowy. Skuteczne zarządzanie konserwacją, testami i strategią pracy magazynu energii pozwala ograniczyć ryzyka, wydłużyć żywotność systemu i zapewnić ciągłość zasilania w środowisku C&I.

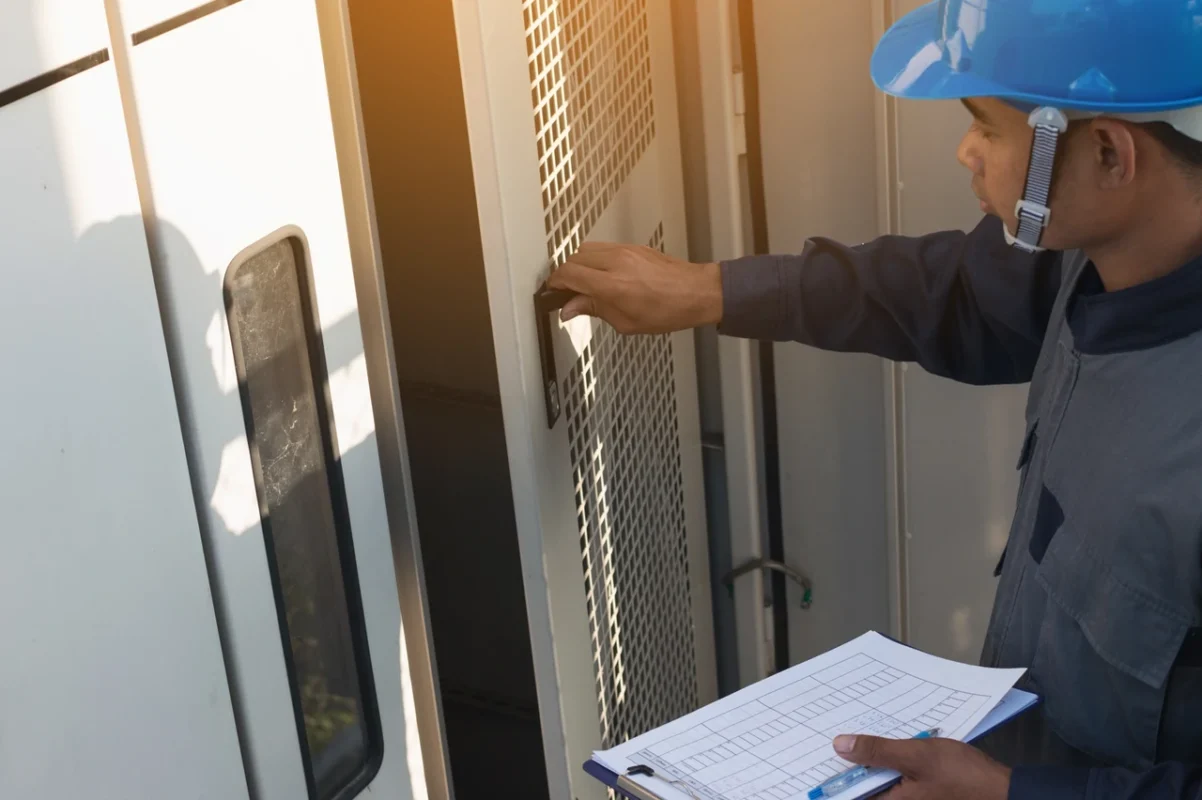

Konserwacja i przeglądy: co monitorować w inwerterze i magazynie

W eksploatacji warto monitorować wskaźniki, które realnie wyprzedzają awarie: temperatury (falownik, bateria), liczbę cykli i ograniczeń BMS, zdarzenia sieciowe, błędy izolacji, logi komunikacyjne oraz degradację pojemności. W obiektach C&I problemy często wynikają nie z uszkodzenia urządzenia, ale z warunków pracy: przegrzewania w nieprzewietrzanym pomieszczeniu, zabrudzenia filtrów (jeśli występują), niestabilnej sieci wewnętrznej albo z błędnie ustawionej strategii pracy magazynowania energii.

Typowe usterki po montażu i ich źródła (okablowanie, CT, nastawy, kompatybilność)

Najczęstsze problemy po montażu inwertera hybrydowego są powtarzalne. Odwrócone CT albo zły punkt pomiaru daje błędne sterowanie i „pompowanie” mocy. Zbyt małe przekroje kabli lub niedokręcone zaciski powodują nagrzewanie, spadki napięć i wyłączenia przy obciążeniu. Złe profile sieciowe skutkują wyłączeniami przy wahaniach napięcia. W układach AC‑coupling konflikt sterowania między falownikami objawia się oscylacjami i przekroczeniami limitów eksportu. Wreszcie niepotwierdzona kompatybilność baterii i BMS kończy się ograniczoną mocą, brakiem pełnego monitoringu albo alarmami, których nie da się jednoznacznie zdiagnozować.

W praktyce MTTR skraca standaryzacja: etykietowanie przewodów, spójne nazwy urządzeń w monitoringu, archiwizacja konfiguracji i raportów z uruchomienia.

Ile kosztuje montaż inwertera hybrydowego i od czego zależy?

Koszty instalacji w B2B rzadko wynikają wyłącznie z ceny urządzeń. Na koszt montażu wpływa zakres modernizacji rozdzielni (miejsce, aparatura, przebudowa pól), długości tras kablowych DC/AC, dodatkowe zabezpieczenia i SPD, wykonanie i integracja toru EPS/backup, zastosowanie przełączników (np. ATS, jeśli wymagany), konfiguracja EMS/SCADA oraz prace projektowe i pomiary odbiorowe. Koszt rośnie istotnie, gdy prace muszą być wykonane w trybie bezprzerwowym albo w krótkich oknach produkcyjnych, bo wtedy dochodzi organizacja obejść, testy etapowe i większa odpowiedzialność za ryzyko operacyjne.

Planowanie rozbudowy: skalowanie PV, dołożenie baterii, redundancja i standaryzacja

Jeśli inwestycja ma być etapowana (najpierw PV, potem magazyn), warto już teraz zaplanować rezerwy w rozdzielni i trasach kablowych oraz kompatybilność przyszłych modułów bateryjnych. Dla większych obiektów znaczenie ma też możliwość pracy równoległej falowników, jednolity standard komunikacji z EMS oraz sposób zarządzania ograniczeniami OSD przy rozbudowie. Z punktu widzenia ryzyk zakupowych dobrze jest ograniczać zależność od niestandardowych integracji bez wsparcia producenta, bo utrudnia to serwis i modernizacje po kilku latach, gdy pojawią się nowe wersje firmware i zmienią się wymagania po stronie sieci.

W odpowiedzi na pytanie „Czy do inwertera hybrydowego potrzebny jest zewnętrzny przełącznik faz?” w obiektach trójfazowych zwykle nie stosuje się „przełącznika faz” w sensie automatycznego wyboru fazy dla falownika. Kluczowe jest prawidłowe podłączenie i bilansowanie faz oraz to, jak falownik realizuje zasilanie w trybie EPS/backup (czy zapewnia 3F, czy tylko wybrane tory). Zewnętrzny element przełączający bywa potrzebny raczej do separacji źródeł (sieć–EPS–agregat) albo do realizacji konkretnej logiki zasilania rezerwowego, a nie do „przełączania faz” jako takiego.

Przy pytaniu „Jakie przekroje kabli stosować do magazynu energii 48V?” trzeba podejść inżyniersko, bo niskie napięcie oznacza wysokie prądy, a więc spadki napięć i nagrzewanie mogą szybko stać się krytyczne. Dobór przekroju zależy od maksymalnego prądu ciągłego i chwilowego (ładowania baterii i rozładowania), długości trasy (tam i z powrotem), dopuszczalnego spadku napięcia oraz sposobu ułożenia przewodu i warunków chłodzenia. Dla orientacji, poniżej przykład pokazujący skalę problemu (wartości poglądowe, bo projekt musi uwzględnić normy, warunki ułożenia i wymagania producenta):

W praktyce w systemach 48 V w C&I często dąży się do możliwie krótkich tras kablowych między baterią a falownikiem/konwerterem, stosowania przewodów o odpowiedniej klasie elastyczności, właściwych końcówek kablowych i kontroli momentów dokręcania, bo większość problemów eksploatacyjnych wynika z rezystancji na połączeniach, nie z samego przewodu.

Lista KPI dla weryfikacji B2B

• Self-consumption rate, self-sufficiency, eksport ograniczony
• Peak shaving: max 15-min redukcja zapotrzebowania, unikanie opłat za moc
• Backup: czas autonomii przy krytycznym obciążeniu, czas przełączenia, dostępność/SLA

Praktyczny punkt na koniec: zanim powstanie „podłączenie magazynu energii instrukcja” dla wykonawstwa, zbierzcie dane pomiarowe obiektu (profil mocy, piki, wrażliwe odbiory), uzgodnijcie punkt pomiaru CT i wymagania OSD, a dopiero potem zamykajcie dobór mocy falownika, strategię pracy baterii i projekt toru EPS/backup. To najkrótsza droga do instalacji, która przechodzi odbiory i daje przewidywalne efekty energetyczne.
