Wyższe harmoniczne w sieci fotowoltaika: diagnostyka i ograniczanie

Wyższe harmoniczne w sieci fotowoltaika to jeden z najczęstszych problemów jakości energii, z którym spotykają się projektanci i operatorzy instalacji PV w obiektach komercyjnych oraz przemysłowych. Zniekształcenia prądu i napięcia (m.in. THD) mogą prowadzić do przegrzewania transformatorów, błędów pracy zabezpieczeń, skrócenia żywotności urządzeń i trudności z dotrzymaniem wymagań operatora sieci dystrybucji w punkcie przyłączenia (PCC). Poniżej wyjaśniamy, skąd biorą się harmoniczne w PV, jak je mierzyć i interpretować, jakie normy i limity mają zastosowanie oraz jakie działania (filtry, strojenie kompensacji, dobór inwerterów, analiza rezonansów) realnie ograniczają ryzyko.

Najważniejsze wnioski dla inwestora i projektanta (co sprawdzić od razu)

Przy instalacji fotowoltaicznej kluczowe jest połączenie kontroli wyższych harmonicznych w sieci fotowoltaika z monitorowaniem napięcia w sieci dystrybucyjnej, ponieważ problem ze zbyt wysokim napięciem często współwystępuje z zakłóceniami i wpływa na działanie falowników. Odpowiednia analiza pozwala uniknąć przekroczenia dopuszczalnych wartości napięcia i zapewnia stabilną pracę twojej instalacji bez zbędnych strat energii.

THD i harmoniczne prądu vs napięcia – co jest kluczowe w PCC

W praktyce trzeba rozdzielić dwa pojęcia, które często są wrzucane do jednego worka. THDi opisuje odkształcenie prądu (jak bardzo prąd pobierany lub oddawany przez urządzenie odbiega od sinusoidy), a THDu opisuje odkształcenie napięcia w sieci (jak wygląda „jakość” samego napięcia zasilającego). Dla operatora i dla większości kryteriów przyłączeniowych kluczowy jest stan w PCC, czyli w punkcie wspólnego przyłączenia instalacji do sieci obiektu/OSD, a nie na samym wyjściu falownika czy „w środku” rozdzielni.

To rozróżnienie jest krytyczne, ponieważ wysoki poziom harmonicznych prądu nie zawsze oznacza przekroczenia harmonicznych napięcia. O tym, czy prądowe harmoniczne przełożą się na napięciowe, decyduje głównie impedancja sieci i moc zwarciowa w PCC (Ssc). Im „mocniejsza” sieć (większa Ssc), tym mniej napięcie „ugina się” od prądów odkształconych. Dlatego ten sam zestaw falowników fotowoltaicznych może pracować poprawnie w jednym zakładzie, a w innym wywoływać wzrost THDu i problemy z dotrzymaniem warunków jakościowych.

W obiektach na niskim napięciu dodatkowym wątkiem jest sam poziom napięcia sieciowego. Jeżeli napięcie w sieci energetycznej waha się blisko górnej granicy 253 V (typowy zakres 207 do 253 V wynikający z 230 V ±10%), to nawet niewielki wzrost odkształceń i lokalne podbicia mogą powodować ograniczenia produkcji energii, wyłączenia falownika lub wrażliwszą pracę automatyki.

Szybka checklista ryzyk dla instalacji PV >50 kW

Ryzyko problemów z harmonicznymi w sieci rośnie zwykle nie dlatego, że pojedynczy inwerter „jest zły”, tylko dlatego, że wiele elementów spotyka się w jednej konfiguracji. Najczęściej warto założyć podwyższone ryzyko, gdy występuje kilka z poniższych warunków jednocześnie:

1. Sieć w PCC jest słaba (niska moc zwarciowa, wysoka impedancja sieci, przyłącze na końcu długiego odcinka).
2. Długie linie kablowe między falownikiem a licznikiem energii / PCC, zwłaszcza przy ograniczonych przekrojach.
3. Wiele falowników pracuje równolegle, a ich filtry i strategia sterowania sumują się w nieoczywisty sposób.
4. W obiekcie działa rozbudowana kompensacja mocy biernej (PFC) z baterią kondensatorów, szczególnie bez dławików przeciwrezonansowych albo ze złym strojeniem.
5. W zakładzie są nieliniowe odbiory: napędy VFD, UPS, prostowniki, ładowarki, spawarki, piece indukcyjne, duże zasilacze impulsowe.
6. Instalacja PV jest rozbudowywana etapami albo obiekt przechodzi modernizację technologii, co zmienia profile obciążenia i przepływy prądów.

Charakterystyczne jest to, że problem ujawnia się „po zmianie”: po dołożeniu kolejnych falowników, po wymianie napędów, po rozbudowie mocy PV albo po dołączeniu magazynu energii w tym samym węźle. Wtedy dotychczas stabilny układ zaczyna wykazywać przekroczenia THD lub wchodzić w rezonans.

Kiedy temat harmonicznych staje się „krytyczny” biznesowo

W segmencie B2B harmoniczne rzadko są czysto akademickim parametrem. Gdy wyższe harmoniczne w sieci fotowoltaika przekładają się na THDu w PCC, pojawiają się ryzyka operacyjne i kontraktowe: reklamacje jakości energii, spory w zakresie spełnienia warunków przyłączenia, trudniejsze odbiory inwestorskie, a w skrajnych przypadkach wymagania działań korygujących i ograniczenia pracy źródła.

Od strony utrzymania ruchu typowe symptomy to przegrzewanie transformatora, kabli lub szyn, „dziwne” wyzwalanie zabezpieczeń, niestabilne działanie napędów, a także zakłócenia komunikacji (np. PLC) i błędy analizatorów. Jeżeli w obiekcie są maszyny CNC, to problem zwykle nie polega na tym, że fotowoltaika bezpośrednio „steruje” obrabiarką, tylko że pogorszenie jakości napięcia i dodatkowe składowe harmoniczne mogą zwiększać wrażliwość napędów serwo, zasilaczy i układów pomiarowych, szczególnie gdy zakład pracuje blisko granic dopuszczalnych parametrów sieci (w tym w paśmie 207 do 253 V).

Wyższe harmoniczne w sieci fotowoltaika: skąd się biorą

Powstawanie wyższych harmonicznych w sieci fotowoltaika jest ściśle powiązane z pracą falowników, konwersją energii słonecznej oraz jakością napięcia w sieci dystrybucyjnej. Warto zmierzyć impedancję sieci na liczniku, aby ocenić, czy nadmiar energii wpływa na stabilność parametrów i nie prowadzi do niekorzystnych zjawisk w układzie.

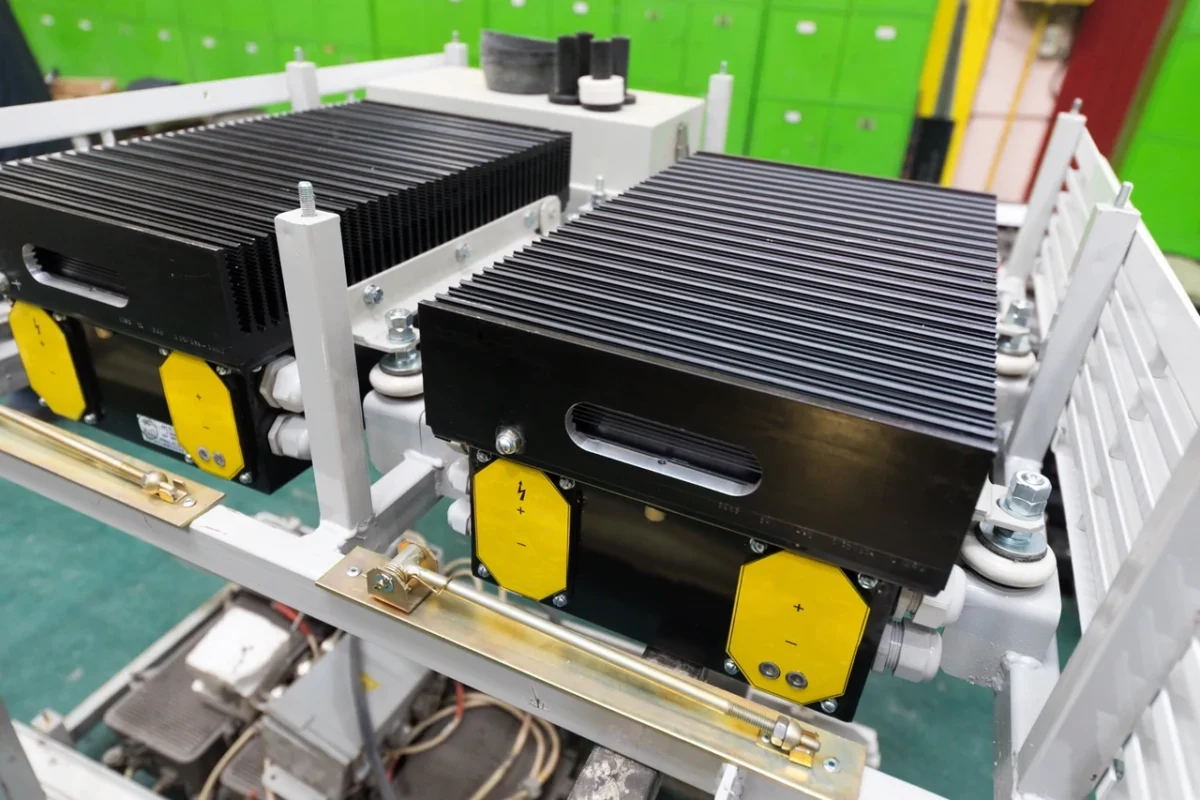

Inwertery PV jako źródło emisji harmonicznych (PWM, filtry LCL)

Falownik (inwerter) jest przekształtnikiem energoelektronicznym, który z natury pracuje nieliniowo. Sterowanie PWM (modulacja szerokości impulsu) wytwarza przebieg prądu złożony z podstawowej składowej 50 Hz oraz składowych wyższych częstotliwości. Po stronie AC stosuje się układy filtrujące (często LCL), które mają ograniczać emisję i spełnić wymagania kompatybilności EMC falowników, ale filtr nigdy nie działa w próżni. Jego skuteczność zależy od impedancji sieci widzianej w punkcie przyłączenia, od konfiguracji transformatora oraz od tego, ile źródeł pracuje równolegle.

Nowoczesne falowniki fotowoltaiczne zwykle spełniają wymagania norm z rodziny IEC/PN-EN 61000 dotyczące emisji i odporności, jednak w obiekcie przemysłowym rzadko pracują w „laboratoryjnych” warunkach. W praktyce o poziomach harmonicznych w PCC decyduje suma: emisja falowników, prądy odkształcone od odbiorów oraz zjawiska rezonansowe po stronie sieci i kompensacji.

Interakcja PV z istniejącymi nieliniowymi odbiorami (VFD, prostowniki)

Częsty scenariusz w przemyśle jest taki, że instalacja PV nie „tworzy” problemu od zera, tylko zmienia układ rozpływów prądów. Jeżeli w rozdzielni głównej pracują napędy VFD, UPS-y i prostowniki, to już one generują harmoniczne prądu (najczęściej dominują rzędy 5. i 7. oraz wyższe), a dołączenie PV może zmienić poziomy napięć, obciążenia transformatora i warunki pracy baterii kondensatorów. W efekcie pojawia się wzrost THDu w PCC lub nieoczekiwane podbicia wybranych rzędów harmonicznych.

Z tego powodu analiza harmonicznych powinna obejmować cały obiekt: nie tylko „odkształcenia THD inwerterów”, ale też to, co dzieje się na szynach rozdzielni, na transformatorze i na odbiorach wrażliwych. W praktyce dopiero suma emisji wyjaśnia, dlaczego po montażu PV zaczynają się problemy z jakością energii elektrycznej, mimo że same urządzenia miały poprawne deklaracje EMC.

Rezonans z bateriami kondensatorów i filtrami PFC (ryzyko 5. i 7.)

Kompensacja mocy biernej (PFC) jest jedną z najczęstszych przyczyn eskalacji problemu harmonicznych. Kondensatory w połączeniu z indukcyjnością sieci i transformatora tworzą obwód rezonansowy. Jeżeli częstotliwość rezonansu wypada w pobliżu częstotliwości którejś z harmonicznych (w praktyce często 5., 7. lub 11.), to dochodzi do wzmocnienia prądów i napięć w tym paśmie. Taki wzrost może być dużo większy niż „normalna” emisja falowników czy napędów.

Dołączenie źródła PV zmienia punkt pracy układu: zmieniają się przepływy mocy biernej, czasem zmieniają się też nastawy PFC, a przede wszystkim zmienia się widziana impedancja węzła. Układ, który wcześniej był na granicy stabilności, może wejść w rezonans po uruchomieniu fotowoltaiki, szczególnie w sieci o wysokiej impedancji. To jeden z powodów, dla których proste wnioski typu „PV podnosi THD” bywają mylące: często kluczowy jest rezonans z baterią kondensatorów, a nie sama fotowoltaika.

Wpływ topologii przyłączenia (SN/nN, transformator, długość kabli)

Topologia przyłączenia ma realny wpływ na to, czy wyższe harmoniczne będą tłumione, czy wzmacniane. Przyłączenia na średnim napięciu zwykle mają większą moc zwarciową i „sztywniejszą” sieć, co ogranicza wzrost THDu, ale równocześnie węzeł może zawierać transformator i długie kable, które wnoszą indukcyjność i pojemność, a więc warunki do rezonansów. Na niskim napięciu problemem bywa wyższa impedancja sieci, szczególnie gdy instalacja jest zasilana długim przyłączem lub gdy w obiekcie są zbyt cienkie przewody na odcinku między falownikiem a licznikiem energii.

W kontekście nN trzeba też pamiętać o napięciu w sieci niskiego napięcia i granicach jakości napięcia. Jeżeli wartość napięcia w PCC często zbliża się do 253 V (w zakresie 207 do 253 V), to falowniki mogą ograniczać moc lub przerywać pracę, a dodatkowe odkształcenia napięcia pogarszają stabilność algorytmów detekcji sieci. Wtedy „problem z wysokim napięciem” i „problem z harmonicznymi” zaczynają się nakładać.

Skutki harmonicznych dla instalacji PV i infrastruktury obiektu

Wyższe harmoniczne w sieci fotowoltaika wpływają na trwałość urządzeń i jakość zasilania. W połączeniu z wysokim napięciem mogą zwiększyć straty energii, obciążyć transformatory i ograniczyć maksymalną moc falowników. Kontrola parametrów pozwala uniknąć przeciążeń sieci i poprawić wydajność energii z instalacji fotowoltaicznej.

Straty i przegrzewanie: transformatory, kable, szyny, rozdzielnice

Harmoniczne zwiększają straty I²R w torach prądowych, ale to nie jedyny mechanizm. W transformatorach dochodzą straty dodatkowe zależne od częstotliwości i od kształtu prądu (m.in. prądy wirowe), co w praktyce oznacza wyższą temperaturę uzwojeń i rdzenia przy tej samej mocy czynnej. W obiektach, gdzie udział obciążeń nieliniowych jest duży, dobór transformatora i jego obciążalność powinny uwzględniać takie zjawiska; w części rynków stosuje się koncepcję K-factor jako język opisu odporności na odkształcone prądy, choć w Europie częściej spotyka się podejście oparte o analizę widma i temperatur.

W rozdzielniach i na szynoprzewodach problemem jest nie tylko grzanie, ale też rozkład prądów w przewodach neutralnych i w elementach łączeniowych. W sieciach trójfazowych szczególną uwagę zwraca się na harmoniczne nieparzyste, które mogą kumulować się w przewodzie N w zależności od topologii i rodzaju odbiorów. To ma znaczenie w obiektach logistycznych i produkcyjnych, gdzie w jednej rozdzielni spotykają się PV, UPS i rozproszona elektronika.

Zakłócenia pracy zabezpieczeń i aparatury (wyzwolenia, błędy pomiarów)

Podwyższone odkształcenia mogą powodować niepożądane zadziałania lub błędy działania aparatury. W praktyce spotyka się fałszywe wyzwolenia urządzeń różnicowoprądowych, nietypowe zachowanie układów kontroli prądu upływu (RCM), problemy z przekaźnikami kontroli izolacji oraz z wyłącznikami, które przy zniekształconych przebiegach prądu i napięcia pracują w warunkach odbiegających od założeń.

Osobny temat to dokładność pomiaru energii przy dużych zniekształceniach. Liczniki i analizatory mają określone klasy dokładności i metody obliczeń, a w obiektach o silnie odkształconych przebiegach zdarzają się rozbieżności między urządzeniami. To bywa źródłem sporów, jeżeli rozliczenia lub KPI energetyczne opierają się na danych, które nie są porównywalne w warunkach wysokiego THD.

Oddziaływanie na falowniki (derating, błędy sieci, skrócenie żywotności)

Falownik pracuje poprawnie, gdy „widzi” parametry sieci w dozwolonych granicach: napięcie, częstotliwość, kształt napięcia oraz wymagania sieciowe wynikające z kodeksów i warunków przyłączenia. Podwyższone THDu w PCC może powodować derating, czyli ograniczanie mocy, oraz błędy jakości sieci skutkujące okresowymi odłączeniami. Dla biznesu oznacza to bezpośrednio niższą produkcję energii elektrycznej z PV, nawet jeżeli nasłonecznienie jest dobre.

Równocześnie utrzymywanie falownika w środowisku o większych zniekształceniach może zwiększać obciążenia termiczne elementów mocy i filtrów, zwłaszcza gdy instalacja jest przewymiarowana po stronie DC i falownik często pracuje w pobliżu limitów. Wtedy „harmoniczne w sieci” stają się czynnikiem wpływającym na niezawodność i koszty serwisu.

Jakość energii a niezawodność procesów przemysłowych

W zakładach przemysłowych jakość energii jest elementem niezawodności procesu. Nawet jeśli fotowoltaika formalnie spełnia wymagania, pogorszenie warunków napięciowych może odbijać się na wrażliwych obszarach: napędach, automatyce, HVAC, serwerowniach i UPS. W szczególności w procesach z precyzyjną regulacją i wysokimi wymaganiami na stabilność momentu (np. w liniach z serwonapędami) dodatkowe odkształcenia mogą zwiększać ryzyko błędów, alarmów lub przestojów.

Pytanie „Czy fotowoltaika może zakłócać pracę maszyn CNC?” ma więc odpowiedź warunkową. Może, jeśli przez wzrost THDu, rezonans z PFC albo lokalne podbicie napięcia pogarsza parametry zasilania napędów i zasilaczy sterowania, a układ zasilania hali ma wysoką impedancję. W dobrze zaprojektowanym układzie, z kontrolą harmonicznych i napięć w PCC, ryzyko jest zwykle ograniczone.

Normy, limity i wymagania OSD (Europa/PL) – jak to interpretować praktycznie

Znajomość norm pozwala kontrolować wyższe harmoniczne w sieci fotowoltaika oraz stabilizować napięcie w sieci dystrybucyjnej. Warto monitorować nadwyżki energii i impedancję sieci, aby uniknąć sytuacji, gdy sieci jest zbyt wysokie napięcie, co zakłóca pracę falowników i generuje niepotrzebne zużycie energii.

EN 50160 i jakość napięcia – gdzie pojawia się THD

EN 50160 jest w Europie punktem odniesienia dla charakterystyki napięcia zasilającego w publicznych sieciach elektroenergetycznych. To ważne, bo dotyczy parametrów napięciowych po stronie sieci, w tym odkształceń napięcia i dopuszczalnych odchyleń wartości napięcia. W realnych projektach fotowoltaicznych ocena „czy jest dobrze” sprowadza się do tego, jak wygląda napięcie w PCC w czasie reprezentatywnym, przy typowych stanach pracy obiektu i generacji PV.

W sieci niskiego napięcia typowo przywołuje się zakres 207 do 253 V jako dopuszczalny przedział wokół 230 V. Jeżeli sieć jest „miękka” (wysoka impedancja sieci), fotowoltaika może powodować wzrostu napięcia w sieci, a przy jednoczesnych odkształceniach może zwiększać liczbę zdarzeń, w których falownik ogranicza moc albo odłącza się przy przekroczeniach. Wtedy THD i poziom napięcia przestają być odrębnymi tematami, bo oba parametry wpływają na margines pracy źródła.

IEC/PN-EN 61000 (emisja i kompatybilność) – co dotyczy instalacji PV

Seria IEC 61000 obejmuje zarówno metody pomiaru i klasyfikację jakości energii, jak i zagadnienia kompatybilności elektromagnetycznej. Dla praktyki PV istotne są dwa obszary: po pierwsze, jak mierzyć parametry jakości energii w sposób porównywalny (żeby raport był akceptowalny), a po drugie, jakie podejście stosować do oceny emisji harmonicznych i odporności urządzeń.

Nie ma jednego „magicznego” dokumentu, który samodzielnie rozstrzyga wszystkie kryteria dla instalacji PV. Wymagania w projektach wynikają zwykle z kombinacji: norm (EN/IEC), kodeksów sieciowych i dokumentów operatora, warunków przyłączenia, a czasem wewnętrznych standardów inwestora. Dla falowników fotowoltaicznych istotne jest też spełnienie wymagań przyłączeniowych właściwych dla generacji rozproszonej (w Europie często odnosi się to do EN 50549 oraz wymagań wynikających z kodeksów sieciowych). Jeśli pytanie brzmi „Jakie normy musi spełniać inwerter w zakresie emisji zakłóceń?”, to odpowiedź praktyczna brzmi: wymagania EMC i harmonicznych wynikają z zastosowania norm z rodziny IEC/EN 61000 oraz wymagań przyłączeniowych dla generatorów, a ich konkretna interpretacja i progi są doprecyzowywane w dokumentacji przyłączeniowej i odbiorowej.

IEEE 519 jako benchmark w przemyśle (gdy inwestor wymaga)

W projektach międzynarodowych część inwestorów przemysłowych stosuje IEEE 519 jako wewnętrzny standard jakości energii, szczególnie do oceny harmonicznych prądu. Kluczową różnicą jest to, że limity harmonicznych prądu zależą tam od relacji między mocą zwarciową (Isc) a prądem obciążenia (IL). To podejście bywa wygodne w obiektach, gdzie łatwiej zarządza się emisją poszczególnych źródeł, a kryteria są wpisywane do specyfikacji „power quality”.

W praktyce warto na wczesnym etapie ustalić, czy ocena ma się odbywać według EN/IEC, według IEEE 519, czy według wymagań operatora sieci dystrybucji i warunków przyłączenia. Mieszanie kryteriów bez uzgodnienia często prowadzi do sporów: instalacja może spełniać jedno podejście, a nie spełniać drugiego.

Jakie są dopuszczalne harmoniczne dla instalacji PV?

To zależy od poziomu napięcia, mocy przyłączeniowej, mocy zwarciowej w PCC, konfiguracji obiektu oraz wymagań OSD i zapisów umownych. Dla jednych projektów kluczowe będzie dotrzymanie parametrów napięcia w PCC (w tym THDu i poszczególnych rzędów), a dla innych dodatkowo limity emisji prądu przypisane do relacji Isc/IL lub do mocy instalacji.

W praktyce pierwszym krokiem jest zawsze sprawdzenie warunków przyłączenia, dokumentów operatora (IRiESD/odpowiednie instrukcje), wymagań jakościowych w PCC oraz specyfikacji inwestora, jeśli taka istnieje. Dopiero potem ustala się, jakie pomiary są wymagane i według jakiej metodologii będą oceniane wyniki.

Jak mierzyć i diagnozować harmoniczne (procedura od audytu do wniosku)

Poprawna diagnostyka pozwala wykryć wyższe harmoniczne w sieci fotowoltaika oraz ocenić stan napięcia w instalacjach fotowoltaicznych. Ważne jest sprawdzenie impedancja sieci wynosi oraz parametrów na linii napięcia między falownikiem a licznikiem, aby uniknąć sytuacji, gdy wysokie napięcie może powodować zakłócenia i niestabilność pracy urządzeń.

Pomiar w PCC: analizator jakości energii i klasy pomiaru (IEC 61000-4-30)

Pomiar „na wyjściu falownika” może być przydatny do diagnostyki konkretnego urządzenia, ale bywa mylący, gdy celem jest ocena wpływu na sieć i spełnienia wymagań OSD. Dla jakości energii liczy się PCC, bo to tam sumują się wszystkie źródła harmonicznych i tam widać realne THDu, które „dostaje” reszta obiektu i sieć dystrybucyjna.

Jeżeli pomiary mają być podstawą decyzji technicznej lub rozmów z operatorem, warto stosować analizator jakości energii zgodny z IEC 61000-4-30, najlepiej klasy A. Równie ważny jest czas rejestracji: kilka godzin w słoneczny dzień nie pokaże zjawisk zależnych od pracy PFC, cykli produkcyjnych czy zmian obciążenia. Dla obiektów przemysłowych sensowne są pomiary wielodniowe, a często tygodniowe, z korelacją do generacji PV, stanów baterii kondensatorów i pracy głównych odbiorów.

Widmo harmonicznych i dominujące rzędy (3., 5., 7., 11., 13.)

Sam wskaźnik THD nie mówi, „która harmoniczna robi problem”. Dwie sytuacje o tym samym THD mogą mieć zupełnie inny wpływ na transformator, zabezpieczenia i urządzenia. Dlatego kluczowe jest widmo harmonicznych oraz trendy w czasie. W obiektach z prostownikami i napędami VFD często dominują 5. i 7. harmoniczna, a wyższe rzędy zależą od topologii przekształtników i filtracji. W układach z bateriami kondensatorów niepokojące są scenariusze, w których jeden rząd jest wyraźnie „podbity” w porównaniu do reszty, bo to sugeruje rezonans.

W praktyce decyzje o filtrach lub o zmianie strojenia PFC podejmuje się na podstawie widma i kontekstu pracy obiektu. Analiza „mamy THD 8%” bez informacji o dominujących rzędach, o poziomie napięcia i o stanach PFC często prowadzi do nietrafionych działań korygujących.

Rozdzielenie źródeł: PV vs odbiory własne (metody praktyczne)

W zakładach przemysłowych rzadko da się uczciwie powiedzieć, że „to PV jest winne” albo „to napędy są winne” bez rozdzielenia stanów pracy. Najprostsza metoda to porównanie okresów: PV wyłączona / PV włączona, przy podobnym obciążeniu, oraz okresów o podobnej generacji PV, ale różnych stanach PFC i różnych cyklach produkcji.

W większych obiektach sensowne bywają pomiary wielopunktowe: jeden analizator w PCC, drugi na odpływie do sekcji z napędami, trzeci przy kompensacji mocy biernej. Taki układ pozwala zobaczyć kierunki przepływu harmonicznych i ocenić, czy przekroczenia są efektem sumy emisji, czy konkretnego węzła. To szczególnie ważne, gdy w obiekcie działa magazyn energii, UPS lub inne źródła, które mogą pracować w różnych trybach w zależności od harmonogramu.

Jak zmierzyć harmoniczne w punkcie przyłączenia?

Minimalna procedura, która zwykle sprawdza się w projektach komercyjnych, wygląda następująco:

1. Wpiąć analizator w PCC możliwie blisko miejsca rozliczeniowego lub w uzgodnionym punkcie wspólnym, obejmując wszystkie tory (napięcia i prądy) oraz rejestrując zdarzenia.
2. Rejestrować co najmniej THDu i THDi, widmo harmonicznych (co najmniej do rzędu wymaganego w projekcie), napięcia i prądy fazowe, moc czynną i bierną oraz stany kompensacji mocy biernej; jeśli wymagane, także flicker.
3. Zapewnić czas rejestracji pozwalający objąć różne scenariusze pracy: produkcja dzienna PV, cykle technologiczne, stany PFC, weekend/tydzień.
4. Oznaczyć w danych (logi lub znaczniki czasu) momenty rozruchu dużych odbiorów, przełączeń stopni kondensatorów, przejść UPS/magazynu energii między trybami.
5. Przygotować raport z metodologią zgodną z normą pomiarową, tak aby wyniki były porównywalne i akceptowalne w odbiorach oraz ewentualnie w rozmowach z OSD.

Modelowanie i ocena ryzyka na etapie projektu (zanim pojawią się przekroczenia)

Analiza ryzyk pozwala wykryć zagrożenia związane z wyższymi harmonicznymi w sieci fotowoltaika oraz problematyką wysokiego napięcia. Problemy działa głównie latem, a przyczyną wysokiego napięcia bywa często niekorzystna impedancja. Dobre modelowanie chroni falowniki i pozwala uniknąć obciążenia sieci oraz zbyt wysokiego prądu w instalacjach podłączonych do sieci.

Kluczowe dane wejściowe: Ssc, impedancja sieci, konfiguracja transformatora

Bez danych o mocy zwarciowej w PCC (Ssc) i o impedancji sieci nie da się rzetelnie ocenić, czy emisja harmonicznych prądu przełoży się na THDu. Dlatego projekt na etapie koncepcji powinien opierać się na informacjach z warunków przyłączenia, danych od operatora lub z dokumentacji obiektu. Istotne są też dane transformatora: moc, napięcia, impedancja zwarciowa, układ połączeń i uziemienie punktu neutralnego, bo te elementy wpływają na rozpływy i na tłumienie wybranych składowych.

W praktyce warto traktować Ssc jako parametr decyzyjny: im niższa moc zwarciowa, tym większa wrażliwość na odkształcenia i na wzrost napięcia w sieci. To jest to samo zjawisko, które w obiektach na niskim napięciu objawia się jako „zbyt wysokie napięcie w sieci fotowoltaika”, gdy falownik ogranicza moc przy zbliżaniu się do 253 V.

Agregacja wielu inwerterów i praca częściowa (rzeczywiste warunki)

Emisja harmonicznych i zachowanie filtrów zależą od obciążenia falownika, temperatury oraz strategii sterowania prądem. W dużych systemach fotowoltaicznych rzadko wszystkie inwertery pracują identycznie. Część jest w cieniu, część ma inny stosunek DC/AC, część ma inne warunki termiczne. Z punktu widzenia PCC oznacza to, że nie można polegać wyłącznie na pojedynczym parametrze z karty katalogowej.

Równie istotna jest spójność parku falowników. Mieszanie wielu modeli o różnych filtrach i różnych charakterystykach może utrudniać przewidywanie widma i zwiększać ryzyko lokalnych podbić. W projektach, gdzie kluczowa jest jakość energii i wpływ fotowoltaiki na czułe urządzenia, praktyka polega na wymaganiu danych o emisji, a czasem na testach odbiorowych, które potwierdzają zachowanie w warunkach obiektu.

Rezonanse: kiedy potrzebna jest analiza częstotliwościowa (impedancja vs f)

Ryzyko rezonansu rośnie, gdy w obiekcie występuje PFC, długie trasy kablowe, transformator o określonej impedancji oraz „słaba” sieć w PCC. W takich układach analiza częstotliwościowa, czyli ocena impedancji w funkcji częstotliwości i scenariuszy pracy, bywa bardziej użyteczna niż ogólne rozważania o THD.

Kluczowy punkt to to, że stan układu się zmienia: inne jest „widziane” środowisko, gdy PV pracuje, inne gdy nie pracuje; inne, gdy bateria kondensatorów jest włączona na jednym stopniu, a inne przy kilku stopniach; inne, gdy zakład pracuje na częściowym obciążeniu. Jeżeli podejrzenie rezonansu dotyczy 5. Club 7. harmonicznej, strojenie PFC (dławiki detuned) często jest pierwszym kierunkiem działań, zanim rozważy się filtr aktywny harmonicznych.

Kryteria akceptacji w specyfikacji technicznej (quality of power)

Jeżeli w projekcie mają się pojawić wymagania dotyczące jakości energii, warto je zapisać wprost w specyfikacji technicznej i procedurach odbioru. Najczęściej dotyczy to limitów THDu i wybranych rzędów harmonicznych w PCC, wymagań co do metodologii pomiaru, czasu rejestracji i klasy aparatury, a także zasad odpowiedzialności za działania korygujące.

Takie podejście ogranicza spory przy rozruchu. Bez uzgodnionych kryteriów łatwo o sytuację, w której EPC mierzy w jednym punkcie i innym trybie pracy, utrzymanie ruchu w drugim, a operator ocenia jeszcze inaczej. W efekcie problem jakości energii jest realny, ale dyskusja toczy się o to, „czyje dane są prawdziwe”.

Metody ograniczania harmonicznych w instalacjach PV (dobór narzędzia do źródła problemu)

Skuteczne ograniczanie wyższych harmonicznych w sieci fotowoltaika pozwala chronić falowniki i stabilizować parametry zasilania. Warto obniżyć napięcie w sieci oraz monitorować spadek napięcia, ponieważ nieprawidłowe wartości mogą zaburzyć pracę układów. Rozwiązania jak zastosowanie magazynów energii pomagają również obniżyć rachunki i poprawić warunki pracy.

Filtry pasywne i dławiki (detuned) przy kompensacji mocy biernej

Jeżeli w obiekcie jest bateria kondensatorów i w widmie widać podbicia 5. lub 7. harmonicznej, pierwszym podejściem bywa zastosowanie dławików przeciwrezonansowych i właściwe strojenie układu PFC. Taki układ nie „usuwa” harmonicznych w sensie absolutnym, ale zmienia warunki impedancyjne tak, aby nie wzmacniać wybranych rzędów, a często jednocześnie ogranicza prądy harmoniczne płynące przez kondensatory. To bezpośrednio zmniejsza ryzyko ich przegrzewania i awarii.

Warunek jest jeden: dobór musi odpowiadać realnemu widmu i realnym parametrom sieci. Strojenie „na oko” albo kopiowanie rozwiązań z innych obiektów potrafi pogorszyć sytuację, bo filtr pasywny i detuning mogą przenieść problem na inny rząd harmonicznej lub wprowadzić inne niepożądane zjawiska.

Filtr aktywny harmonicznych – kiedy ma sens ekonomicznie i technicznie

Filtr aktywny harmonicznych jest narzędziem elastycznym, szczególnie gdy obciążenia nieliniowe są dynamiczne, a profil pracy obiektu zmienia się w ciągu dnia. To częste w zakładach z wieloma napędami, gdzie obciążenia są cykliczne, oraz w obiektach z UPS i ładowaniem, gdzie widmo harmonicznych nie jest stabilne. Filtr aktywny potrafi kompensować wiele rzędów jednocześnie i adaptować się do zmian, co bywa trudne do osiągnięcia filtrami pasywnymi.

Z punktu widzenia wdrożenia ważne jest miejsce instalacji i zapas prądowy. Inny efekt uzyska się montując filtr w PCC (redukcja emisji widzianej przez sieć i resztę obiektu), a inny montując go lokalnie przy problematycznych odbiorach. Trzeba też zadbać o kompatybilność z istniejącym PFC, bo nieprawidłowa koordynacja może prowadzić do „walki” urządzeń o kompensację i do nieoczekiwanych przepływów mocy biernej.

Ustawienia i dobór inwerterów (sterowanie, topologia, wymagania EMC)

Nie każdy falownik zachowuje się identycznie w tej samej sieci. Różnice wynikają z topologii, filtrów oraz nastaw, takich jak częstotliwość przełączania czy strategia sterowania prądem. W projektach, gdzie jakość energii jest krytyczna, praktyka polega na weryfikacji danych o emisji w warunkach zbliżonych do obiektu oraz na unikaniu niepotrzebnej heterogeniczności urządzeń.

Często pojawia się pytanie: „Czy inwertery beztransformatorowe generują więcej harmonicznych?”. Nie ma prostej reguły „tak/nie”, bo poziomy harmonicznych zależą bardziej od konstrukcji układu mocy i filtracji (oraz od warunków sieci w PCC) niż od samego faktu posiadania transformatora w torze. Inwerter beztransformatorowy może spełniać bardzo restrykcyjne wymagania emisji, ale w obiekcie o wysokiej impedancji i z podatnością na rezonanse i tak może dojść do podbić napięciowych i wzrostu THDu, które wywołują alarmy jakości sieci.

Kiedy potrzebny jest filtr harmonicznych w fotowoltaice?

Filtr rozważa się wtedy, gdy pomiary w PCC pokazują przekroczenia limitów lub gdy istnieją mocne przesłanki techniczne, że do przekroczeń dojdzie, na przykład przez rezonans z PFC, powtarzalne wyłączenia falowników albo zakłócenia procesów. W praktyce często zaczyna się od uporządkowania kompensacji mocy biernej, weryfikacji strojenia i pracy stopni, sprawdzenia impedancji sieci oraz organizacji rozpływów w rozdzielniach. Dopiero na podstawie danych pomiarowych i/lub modelu dobiera się filtr pasywny lub aktywny, tak aby trafić w rzeczywiste źródło problemu.

Eksploatacja, monitoring i procedury utrzymania jakości energii

Stały monitoring pozwala kontrolować wyższe harmoniczne w sieci fotowoltaika oraz stan falowników. Problemy z jakością energii często sieci wynika z nieprawidłowych parametrów, a napięcie w sieci jest zbyt wysokie zwłaszcza przy podłączenia do jednej fazy. Zagrożenia mogą wystąpić również w sieci dystrybucyjnej przy wyłączonej instalacji.

Monitoring KPI jakości energii (THD, poszczególne rzędy, trendy)

W obiektach, gdzie PV jest ważnym elementem bilansu energii, a jednocześnie proces jest wrażliwy, warto monitorować nie tylko produkcję energii i moc czynną, ale też KPI jakości energii. Najczęściej obejmuje to THDu i THDi, poziomy dominujących rzędów harmonicznych, a także trendy zależne od generacji PV i pracy PFC. Taki monitoring pozwala wykryć degradację elementów filtrujących, zmiany w widmie po modernizacjach oraz stopniowe pogarszanie warunków sieci.

Dobrą praktyką jest ustawienie progów alarmowych i analiza korelacji. Jeżeli wzrost THDu pojawia się tylko w godzinach wysokiej generacji PV, to kierunek diagnostyki jest inny, niż gdy THD rośnie w nocy przy pracy UPS. Jeżeli problem nakłada się na okresy, w których napięcie sieciowe jest blisko 253 V (w granicach 207 do 253 V), ryzyko odłączeń i deratingu rośnie i warto traktować to jako jeden wspólny temat jakości zasilania.

Zmiany w obiekcie, które „psują” harmoniczne (rozbudowa, nowe napędy)

Najczęstszy scenariusz operacyjny jest prosty: fotowoltaika działała poprawnie, aż do modernizacji linii technologicznej lub dołożenia nowych napędów. Nagle pojawiają się przekroczenia harmonicznych w sieci, wyzwolenia zabezpieczeń albo problemy z pomiarami. To nie musi oznaczać, że instalacja PV „zaczęła generować więcej” — raczej zmienił się cały układ nieliniowych odbiorów, a przez to warunki pracy PFC i rozpływy prądów.

Dlatego w obiektach przemysłowych warto wprowadzić zarządzanie zmianą: przed uruchomieniem dużego odbioru nieliniowego ocenić jego wpływ na THD i ryzyko rezonansu, szczególnie jeśli w tym samym węźle pracuje PV i kompensacja mocy biernej.

Odbiory i testy po uruchomieniu (SAT) – jak uniknąć sporów

Odbiory w zakresie jakości energii powinny być przygotowane tak samo starannie jak testy funkcjonalne. Kluczowe są uzgodnione warunki pracy: czy PV ma pracować przy określonej mocy, jakie stopnie PFC mają być włączone, jaki profil obciążenia powinien być zachowany. Równie ważny jest czas pomiaru oraz format raportu, w tym metodologia i klasa analizatora.

Jeśli te elementy są uzgodnione, wyniki są porównywalne i łatwiej rozstrzygnąć, czy problem wynika z sieci, z konfiguracji obiektu, czy z konkretnej części instalacji. To ogranicza ryzyko sytuacji, w której jedna strona pokazuje „dobre” wyniki z krótkiego okna czasowego, a druga „złe” z okna, w którym akurat zadziałał rezonans.

Czy fotowoltaika podnosi THD w sieci?

Może podnosić, może obniżać, a czasem nie zmieniać istotnie. Zależy to od impedancji sieci w PCC, filtracji falowników, relacji mocy zwarciowej do mocy PV, obecności nieliniowych odbiorów oraz od tego, czy w układzie występuje rezonans z baterią kondensatorów. Bez pomiaru i kontekstu (Ssc, PFC, profil obciążenia, poziom napięcia 207 do 253 V) nie da się odpowiedzieć jednoznacznie.

Najczęstsze błędy projektowe i scenariusze problemowe (lessons learned)

Błędy projektowe często potęgują wyższe harmoniczne w sieci fotowoltaika i nieprawidłową pracę falowników. Nieuwzględnienie interakcji z siecią i komponentami instalacji sieci może powodować poważne zakłócenia, przegrzewanie urządzeń oraz niestabilność pracy całego systemu fotowoltaicznego.

Kompensacja mocy biernej bez dławików (lub złe strojenie) przy PV

Jednym z najczęstszych błędów jest dobór klasycznej baterii kondensatorów wyłącznie „pod cos φ”, bez analizy harmonicznych i bez oceny ryzyka rezonansu. Układ może działać poprawnie przez pewien czas, a po dołączeniu PV zmieniają się warunki i wcześniej graniczny punkt rezonansowy przesuwa się w obszar, gdzie występują silne harmoniczne od napędów lub prostowników. Efekt bywa gwałtowny: skoki prądów, grzanie kondensatorów, wzrost THDu w PCC i niestabilność pracy.

Zbyt optymistyczne założenia o „niskiej emisji falownika” z karty katalogowej

Deklaracje emisji odnoszą się do zdefiniowanych warunków testowych. W rzeczywistości znaczenie ma impedancja sieci, konfiguracja transformatora, sposób uziemienia, długie kable, praca częściowa falowników i sumowanie wielu źródeł. Dlatego w projektach komercyjnych nie powinno się kończyć analizy na stwierdzeniu, że „falownik spełnia EMC”. Trzeba ocenić układ jako system: PV + odbiory + PFC + sieć.

Brak koordynacji między branżami (PV, elektryczna, automatyka, utrzymanie ruchu)

Harmoniczne dotykają całego obiektu: rozdzielni, pomiarów, zabezpieczeń, automatyki i wrażliwych urządzeń. Jeżeli instalacja PV jest projektowana i uruchamiana „obok” istniejącej infrastruktury, bez uzgodnienia sposobu kompensacji mocy biernej, punktów pomiarowych i kryteriów odbioru, ryzyko problemów rośnie. Dobrą praktyką jest uzgodnienie, kto odpowiada za PFC i filtry, gdzie mierzymy w PCC, jakie limity obowiązują i jaki jest plan działań korygujących, gdy wyniki odbiegają od wymagań.

Czy harmoniczne mogą powodować wyłączanie falownika?

Tak. Mechanizm jest zwykle pośredni: wzrost THDu i zniekształcenia napięcia powodują błędy detekcji parametrów sieci, przekroczenia progów jakościowych albo niestabilności przy rezonansach. W praktyce diagnostyka zaczyna się od logów falownika (kody błędów jakości sieci), a potem przechodzi do pomiaru klasy A w PCC i analizy widma oraz stanów PFC. Jeśli w tle jest podwyższone napięcie w sieci, blisko 253 V, to ryzyko odłączeń przy jednoczesnych odkształceniach jest jeszcze większe.
