Zabezpieczenie przeciwprzepięciowe PV w instalacji fotowoltaicznej

Zabezpieczenie przeciwprzepięciowe PV jest jednym z kluczowych elementów ograniczania ryzyka awarii, szczególnie gdy w grę wchodzą falowniky fotowoltaiczne, paneli fotowoltaicznych, długie trasy kablowe DC oraz wymagania dotyczące dostępności instalacji w kontraktach O&M. Przepięcia pojawiają się zarówno w wyniku wyładowań atmosferycznych (uderzenia pioruna) – zarówno bezpośrednich, jak i indukowanych, jak i zdarzeń łączeniowych w sieci elektroenergetycznej oraz w rozdzielniach obiektowych.

W praktyce oznacza to ryzyko uszkodzeń wejść MPPT falowników fotowoltaicznych, degradacji izolacji po stronie DC i kosztownych przestojów produkcji, które mogą wynikać w przypadku instalacji bez odpowiednich ograniczników przepięć.

Poniżej wyjaśniono, kiedy SPD są wymagane lub silnie rekomendowane, jak dobrać ograniczniki przepięć dla strony DC/AC i torów danych, gdzie je montować oraz jak skoordynować je z ochroną odgromową instalacji PV i uziemieniem.

zabezpieczenie przeciwprzepięciowe pv: kiedy jest konieczne

Zabezpieczenie przeciwprzepięciowe w instalacjach fotowoltaicznych jest kluczowym elementem zapewniającym bezpieczeństwo i stabilność systemu. Zrozumienie, kiedy jest ono niezbędne, jest ważne, by uniknąć kosztownych napraw i przestojów związanych z uszkodzeniami sprzętu.

Czy instalacja PV musi mieć ograniczniki przepięć?

W realiach europejskich odpowiedź najczęściej brzmi: tak, ponieważ ochrona przeciwprzepięciowa jest elementem spójnej koncepcji bezpieczeństwa elektrycznego instalacji PV. Wymóg może wynikać bezpośrednio z doboru projektowego opartego o normy (m.in. IEC 60364-7-712 dla instalacji PV oraz seria EN/IEC 61643 dla SPD), ale równie często jest to wymóg inwestorski w projektach B2B: narzucony przez ubezpieczyciela, operatora obiektu, umowę EPC albo warunki SLA na dostępność (availability).

W praktyce „wymóg normowy/projektowy” oznacza, że projektant, opierając się na analizie ryzyka i warunkach obiektu (np. obecność LPS, ekspozycja, trasy kablowe), powinien przewidzieć SPD w konkretnych punktach instalacji, dobór zabezpieczeń oraz odpowiedni typu zabezpieczenia. „Wymóg inwestorski” bywa bardziej zero-jedynkowy: SPD mają być na DC i AC, z sygnalizacją uszkodzenia, a czasem także jako element warunku gwarancyjnego i odbiorowego, dlatego warto rozważyć zastosowanie falownika hybrydowego, który zapewnia pełną integrację z systemami PV i magazynowania energii. Konsekwencje braku SPD w systemach komercyjnych są zwykle kosztowe: uszkodzenie inwertera, liczników, urządzeń komunikacyjnych, a także czas przestoju i interwencje serwisu (często wielokrotne, jeśli problem dotyczy również torów danych).

W ramach analizy ryzyka ochrony przed wyładowaniami atmosferycznymi należy uwzględnić następujące dane wejściowe (IEC 62305-2):

• Ng (prawdopodobieństwo wystąpienia wyładowania)
• Powierzchnia zbioru (collection area)
• Klasa konstrukcji
• LPL (Lightning Protection Level)
• Trasy kablowe
• Koszt przestoju (downtime cost)
• Dostępność serwisowa (service accessibility)

Dokumentacja, którą projektant powinien dostarczyć, powinna obejmować:

• Analizę ryzyka

• Propozycję rozmieszczenia SPD

• Wybór klasy ochrony (LPL)

• Określenie wymagań dla komponentów systemu ochrony

Skutki przepięć w PV: awarie falownika, PID, przestoje

Najbardziej „widoczną” ofiarą przepięć jest falownik, bo łączy stronę DC i AC oraz zawiera wrażliwą elektronikę sterującą. Dlatego warto wybrać wysokiej jakości falowniki fotowoltaiczne, które oferują niezawodność i długotrwałą ochronę. Po stronie DC typowe są uszkodzenia wejść MPPT, przebicia elementów półprzewodnikowych i pojawienie się zwarć doziemnych. Nawet jeśli nie dojdzie do natychmiastowej awarii, przepięcia przyspieszają degradację izolacji przewodów i złącz, co później wraca jako losowe błędy izolacji, wyłączenia inwertera i trudne do zdiagnozowania spadki uzysku.

W instalacjach wielkoskalowych i przemysłowych równie problematyczne są zakłócenia i uszkodzenia torów komunikacyjnych, które mogą wystąpić w wyniku uderzenia pioruna, prowadząc do utraty łączności z systemem SCADA i zwiększenia kosztów O&M. Przepięcie potrafi „przejść” na RS485 lub Ethernet, powodując błędy rejestracji danych, utratę łączności z loggerem, switchami lub systemem SCADA. Efekt biznesowy jest prosty: spada dostępność instalacji, rosną koszty O&M, a w skrajnych przypadkach pojawiają się spory o rozliczenia uzysku i dotrzymanie KPI.

W tle bywa też PID (degradacja indukowana potencjałem) oraz inne zjawiska związane z długotrwałym oddziaływaniem podwyższonych napięć względem ziemi. SPD nie jest „lekiem” na PID, ale ograniczanie udarów i kontrola potencjałów (wraz z poprawnym uziemieniem i wyrównaniem potencjałów PV) pomagają utrzymać warunki pracy bliżej tego, co przewidział producent modułów i falownika.

Kiedy ryzyko jest najwyższe (lokalizacja, dach, pole, trasy kablowe)

Najwyższe ryzyko przepięć występuje tam, gdzie instalacja jest silnie eksponowana na oddziaływania atmosferyczne i ma długie, „antenowe” odcinki przewodów. Dotyczy to szczególnie farm PV w otwartym terenie oraz instalacji na wysokich obiektach. Na dachach hal problemem bywa też bliskość istniejącej instalacji odgromowej: jeśli trasy kablowe DC są prowadzone równolegle do przewodów odprowadzających lub bez zachowania separacji odstępowej, rośnie ryzyko sprzężeń indukcyjnych i przeskoków.

Ryzyko zwiększa się również przy długich odcinkach DC od generatora do falownika lub stacji kontenerowej. W praktyce różnica między instalacją z falownikami rozproszonymi (krótsze DC) a układem z centralnym punktem przekształtnikowym (długie DC) często przesądza o tym, czy SPD trzeba dublować na wejściu budynku i przy falowniku, oraz czy uzasadniony jest ogranicznik o wyższej klasie (np. SPD typ 1+2) w strefach granicznych LPZ.

Minimalny zakres ochrony w systemach komercyjnych (DC, AC, komunikacja)

W projektach B2B sensowny „baseline” to ochrona po stronie DC w rozdzielnicy DC PV przy falowniku oraz ochrona po stronie AC w rozdzielnicy zasilającej lub głównej. Jeśli obiekt ma rozbudowaną automatykę, SCADA, liczniki, monitoring CCTV czy rozproszoną sieć IT, dochodzi SPD do Ethernet/RS485, montowany przy wejściu linii do szafy sterowniczej lub w pobliżu urządzeń końcowych, zależnie od topologii.

Warto też od razu myśleć o tym, gdzie ma znaleźć się skrzynka przyłączeniowa PV z ochronnikami, aby skutecznie chronić instalację PV przed przepięciami, w tym wynikającymi z uderzenia pioruna, jeśli część połączeń DC wchodzi do budynku lub kontenera, zgodnie z normą i wymaganiami ochrony obwodów. W systemach 1000 V DC i coraz częściej 1500 V DC szczególnie ważne jest, aby SPD i osprzęt rozdzielnicowy były dobrane do rzeczywistych napięć i prądów w warunkach skrajnych, a nie „nominalnych z katalogu”.

Źródła przepięć i mechanizmy ich przenoszenia w PV

Przepięcia w systemach PV mogą pochodzić z wyładowań atmosferycznych i łączeniowych w sieci. Przenoszą się one przez sprzężenia indukcyjne, pojemnościowe i uziemienie, co wpływa na ochronę instalacji fotowoltaicznych przed uszkodzeniami.

Przepięcia od wyładowań atmosferycznych: bezpośrednie vs indukowane

Wyładowanie bezpośrednie oznacza przepływ prądu piorunowego przez element instalacji lub konstrukcję obiektu. Skutki są gwałtowne: bardzo duże prądy i strome narastanie, które wymaga urządzeń zdolnych do odprowadzenia części energii udaru. W takim scenariuszu dobór SPD typ 1 (lub hybrydowego SPD typ 1+2) jest często uzasadniony, zwłaszcza przy obiektach z LPS.

Wyładowania indukowane działają inaczej: piorun nie musi uderzyć w samą instalację PV, wystarczy bliskie wyładowanie, które indukuje przepięcia w pętlach przewodów oraz przez sprzężenia elektromagnetyczne. Wtedy typowym rozwiązaniem jest SPD typu 2, bo dominującym zagrożeniem są przepięcia o mniejszej energii niż prąd piorunowy, ale wciąż zdolne uszkodzić elektronikę.

W praktyce wspólnym językiem między projektantem PV a specjalistą od ochrony odgromowej jest koncepcja stref LPZ (Lightning Protection Zones) z IEC 62305. To podejście pomaga zdecydować, gdzie kończy się „strefa narażona” (np. LPZ 0/1 na zewnątrz), a gdzie zaczyna się strefa wewnętrzna, w której wymagamy niższego poziomu przepięć resztkowych (Up).

Przepięcia łączeniowe w sieci: rozdzielnie, transformator, praca falowników

W obiektach przemysłowych przepięcia łączeniowe bywają równie istotne jak atmosferyczne. Powstają przy przełączaniu dużych odbiorów, załączaniu baterii kondensatorów, pracy styczników, zadziałaniach zabezpieczeń, a także przy zwarciach i ich wyłączaniu. Dodatkowo sam falownik, jako urządzenie energoelektroniczne współpracujące z siecią, jest wrażliwy na krótkotrwałe zaburzenia napięcia i szybkie zmiany.

Po stronie AC oznacza to, że ochrona przeciwprzepięciowa systemów PV nie powinna być traktowana wyłącznie jako „piorunochron dla PV”, ale musi być wykonana w technologii zgodnej z wymaganiami ochrony obwodów. W wielu zakładach przemysłowych to właśnie przepięcia z sieci energetycznej i rozdzielni budynkowych stanowią dominujący udział zdarzeń, które skracają żywotność elektroniki i powodują trudne do odtworzenia błędy.

Drogi sprzężeń: pojemnościowe, indukcyjne i przez uziemienie

Przepięcie „wchodzi” do instalacji kilkoma drogami jednocześnie. Sprzężenia indukcyjne rosną wraz z powierzchnią pętli przewodów, dlatego po stronie DC kluczowe jest prowadzenie przewodów „+” i „–” blisko siebie, tym samym torem, możliwie bez dużych rozjazdów i pętli. Sprzężenia pojemnościowe i pasożytnicze też mają znaczenie, szczególnie przy długich równoległych trasach.

Trzecia droga jest często niedoceniana: przez uziemienie i różnice potencjałów. Jeżeli uziomy są rozproszone, a połączenia wyrównawcze nie są dobrze zaprojektowane, w czasie udaru powstają różnice potencjałów, które „popychają” prąd udarowy przez urządzenia i ich interfejsy. Dlatego uziemienie i wyrównanie potencjałów PV to fundament, ale wymaga koordynacji z SPD, a nie zastępowania SPD samym uziemieniem.

Wpływ układu sieci (TN/TT/IT) na koncepcję ochrony

Dobór i montaż SPD po stronie AC zależą od układu sieci i sposobu prowadzenia przewodów ochronnych oraz neutralnych. Nie zakładaj, że jeden sposób okablowania SPD pasuje do wszystkich układów! W układach TN ważne jest, gdzie następuje rozdział PEN na PE i N oraz jakie są warunki zwarciowe. W TT kluczowe są warunki uziemienia i ochrona różnicowoprądowa, a w IT – specyfika pracy przy pierwszym doziemieniu i wymagania ciągłości zasilania.

Praktycznie przekłada się to na schemat połączeń SPD, na przykład konfigurację 3+1 (gdzie element między N a PE ma inne zadanie niż elementy fazowe) oraz na wymagania wobec wyrównania potencjałów. Źle dobrany schemat w konkretnym układzie sieci potrafi generować problemy z wyzwalaniem zabezpieczeń, a w skrajnym przypadku pozostawiać luki w ochronie.

Rodzaje ograniczników przepięć (SPD) w instalacjach PV

Ograniczniki przepięć (SPD) są niezbędne do ochrony instalacji fotowoltaicznych przed przepięciami, które mogą wynikać z wyładowań atmosferycznych lub zakłóceń w sieci. Istnieją różne typy SPD, które dobiera się w zależności od ryzyka i lokalizacji instalacji.

SPD typ 1, typ 2, typ 3 – co oznaczają w PV

Podstawowa klasyfikacja SPD odnosi się do ich zdolności odprowadzania energii udaru i typowych miejsc stosowania. Typ 1 jest przeznaczony do odprowadzania części prądu piorunowego, więc stosuje się go tam, gdzie ryzyko bezpośredniego oddziaływania jest istotne, np. przy obiektach z LPS lub gdy przewody wchodzą ze strefy LPZ 0 do LPZ 1. Typ 2 to standardowa ochrona przed przepięciami indukowanymi i łączeniowymi, najczęściej spotykana w rozdzielnicach DC i AC. Typ 3 montuje się blisko wrażliwych urządzeń, gdy chcemy dodatkowo obniżyć poziom przepięcia resztkowego.

W praktyce PV często spotyka się rozwiązania hybrydowe SPD typ 1+2, które w jednej obudowie łączą funkcję odprowadzenia większej energii i ochrony o parametrach zbliżonych do typu 2. To podejście bywa wygodne w rozdzielnicach na granicy stref LPZ, ale nadal wymaga poprawnego doboru do strony DC lub AC oraz poprawnego montażu.

Dla czytelnego porównania, gdy pojawia się pytanie „ogranicznik przepięć T1 T2 fotowoltaika – co wybrać?”, warto oprzeć decyzję o kontekst instalacji, a nie o sam „typ” jako etykietę.

Ogranicznik przepięć DC PV vs SPD AC – kluczowe różnice

Ogranicznik przepięć DC PV musi być dobrany do pracy w obwodach napięcia stałego o specyficznych warunkach: długotrwałe napięcie na zaciskach, brak przejść przez zero jak w AC oraz inny charakter prądów następczych. Po stronie DC kluczowe jest odniesienie do maksymalnych napięć stringu (Uoc) oraz parametrów Ucpv/Uc SPD, zwłaszcza w instalacjach 1000 V DC i 1500 V DC. Stosowanie „uniwersalnych” rozwiązań, które w rzeczywistości są SPD AC, bywa prostą drogą do błędów: niewłaściwe gaszenie, zbyt niska odporność na długotrwałe oddziaływanie napięcia i większe ryzyko awarii samego SPD.

Po stronie AC dobór zależy od układu sieci, koordynacji z zabezpieczeniami oraz od odporności na TOV (temporary overvoltage), czyli krótkotrwałe przepięcia o dłuższym czasie trwania, które pojawiają się np. przy problemach z przewodem neutralnym lub przy zdarzeniach w sieci.

Parametry, które decydują o skuteczności: Uc, Up, In, Imax, TOV

Czytanie kart katalogowych SPD wymaga zrozumienia kilku parametrów, które w PV mają bezpośrednie przełożenie na ryzyko wyłączeń i uszkodzeń. Uc (lub Ucpv w urządzeniach PV) opisuje maksymalne dopuszczalne napięcie pracy ciągłej. Jeśli Uc jest dobrane „na styk”, SPD może starzeć się przy normalnej pracy instalacji, szczególnie gdy napięcie jałowe stringu rośnie zimą. Up to poziom ochrony, czyli jak wysokie przepięcie „przepuści” SPD na chronione urządzenie; im niższy Up, tym lepiej, o ile zachowana jest koordynacja z wyższym stopniem ochrony.

In i Imax opisują zdolność do przenoszenia prądów udarowych o określonych przebiegach. W kontekście PV trzeba pamiętać, że powtarzalność zdarzeń (burze w sezonie) oraz warunki środowiskowe wpływają na zużycie SPD. Dla strony AC dochodzi kwestia TOV: SPD musi przetrwać zdarzenia napięciowe bez niekontrolowanego uszkodzenia, a jednocześnie nie może być „zbyt twardy”, bo wtedy poziom Up będzie zbyt wysoki dla elektroniki.

Wkładki wymienne, sygnalizacja zadziałania i integracja z monitoringiem

W dużych systemach praktycznie standardem powinny być wkładki wymienne oraz sygnalizacja stanu. Wymiana wkładek w ograniczniku przepięć jest wtedy czynnością serwisową, a nie wymianą całego aparatu. Dla O&M kluczowy jest styk sygnalizacyjny (zwykle bezpotencjałowy), który można podpiąć do monitoringu, aby zdalnie wykryć uszkodzoną wkładkę. W farmach PV oszczędza to czas: instalacja może nadal produkować, ale pozostaje bez ochrony, więc szybka reakcja jest elementem zarządzania ryzykiem.

Dobór SPD do strony DC (stringi) i falownika

Właściwy dobór zabezpieczeń przeciwprzepięciowych jest kluczowy dla zapewnienia bezpieczeństwa instalacji fotowoltaicznej. Odpowiednia selekcja SPD (ograniczników przepięć) na stronie DC i przy falowniku pozwala na skuteczną ochronę przed przepięciami, które mogą wystąpić w wyniku wyładowań atmosferycznych czy też błędów w systemie, w tym z użyciem inwerterów do magazynowania energii, które wspierają systemy PV.

Jak dobrać SPD do napięcia stringu (Uoc, Ucpv) i temperatury

Dobór do strony DC zaczyna się od realnego maksymalnego napięcia jałowego stringu w najniższej temperaturze projektowej. To jeden z najczęstszych błędów, szczególnie gdy instalacja pracuje na 1000 V DC lub 1500 V DC i ma długie stringi. Moduły mają współczynnik temperaturowy napięcia, więc zimą Uoc rośnie i może przekroczyć wartości przyjęte w uproszczonym doborze.

W praktyce oznacza to, że Ucpv/Uc ogranicznika przepięć DC PV powinno być dobrane z odpowiednim marginesem do maksymalnego Uoc stringu w warunkach minimalnej temperatury. Jeśli margines jest za mały, SPD będzie „pracował” przy napięciu bliskim granicy i szybciej się zużyje albo zadziała nieprawidłowo. To krytyczne zwłaszcza w systemach 1500 V, gdzie błędy doboru napięciowego szybko wychodzą w eksploatacji.

Pprzykład obliczeniowy: Użycie Voc@STC modułu, współczynnika temperatury, Tmin (np. -25°C), liczby modułów w łańcuchu → Uoc,max.

Typ SPD na DC: typ 2 czy typ 1+2 przy obiekcie z LPS

Pytanie „Jaki ogranicznik przepięć wybrać: Typ 1 czy Typ 2?” w PV najlepiej rozwiązuje się przez kontekst stref LPZ i obecność LPS. Jeśli obiekt ma instalację odgromową (urządzenie piorunochronne) i przewody PV przechodzą z obszaru zewnętrznego do wnętrza budynku/kontenera, często uzasadnione jest zastosowanie SPD typ 1+2 po stronie DC na granicy stref, aby przejąć część energii udaru i jednocześnie ograniczyć przepięcie do poziomu akceptowalnego dla falownika. Gdy obiekt nie ma LPS, a ryzyko bezpośredniego udaru jest niższe, standardem bywa typ 2 na DC, o ile spełnia wymagania wynikające z projektu i norm.

W praktyce komercyjnej decyzja rzadko jest „tylko T1 albo tylko T2”. Częściej jest to pytanie o architekturę ochrony: czy potrzebujemy pierwszego stopnia na wejściu do obiektu i drugiego przy falowniku, oraz jak koordynować ich Up, żeby zadziałały we właściwej kolejności.

Jakie znaczenie ma prąd zwarciowy i zabezpieczenia gPV

Ochrona przepięciowa nie działa w próżni. Po stronie DC instalacja ma określone prądy zwarciowe wynikające z konfiguracji równoległych stringów, a w rozdzielnicach stosuje się zabezpieczenia topikowe gPV lub wyłączniki nadprądowe DC. Koordynacja SPD z OCPD (overcurrent protective device) jest kluczowa, bo niektóre SPD wymagają zabezpieczenia poprzedzającego o określonych parametrach, aby bezpiecznie przerwać prąd następczy lub ograniczyć energię w przypadku uszkodzenia SPD.

W praktyce oznacza to, że dobór „SPD + bezpieczniki gPV” należy traktować jako zestaw. Jeżeli rozdzielnica DC PV ma już określoną selektywność zabezpieczeń stringów i zasilania, SPD musi być dobrany tak, aby nie wymuszać niepotrzebnych wyłączeń ani nie pracować poza zakładanym zakresem. To szczególnie ważne w większych instalacjach, gdzie jeden błąd koordynacji może skutkować wyłączeniem całego pola albo kaskadowymi alarmami.

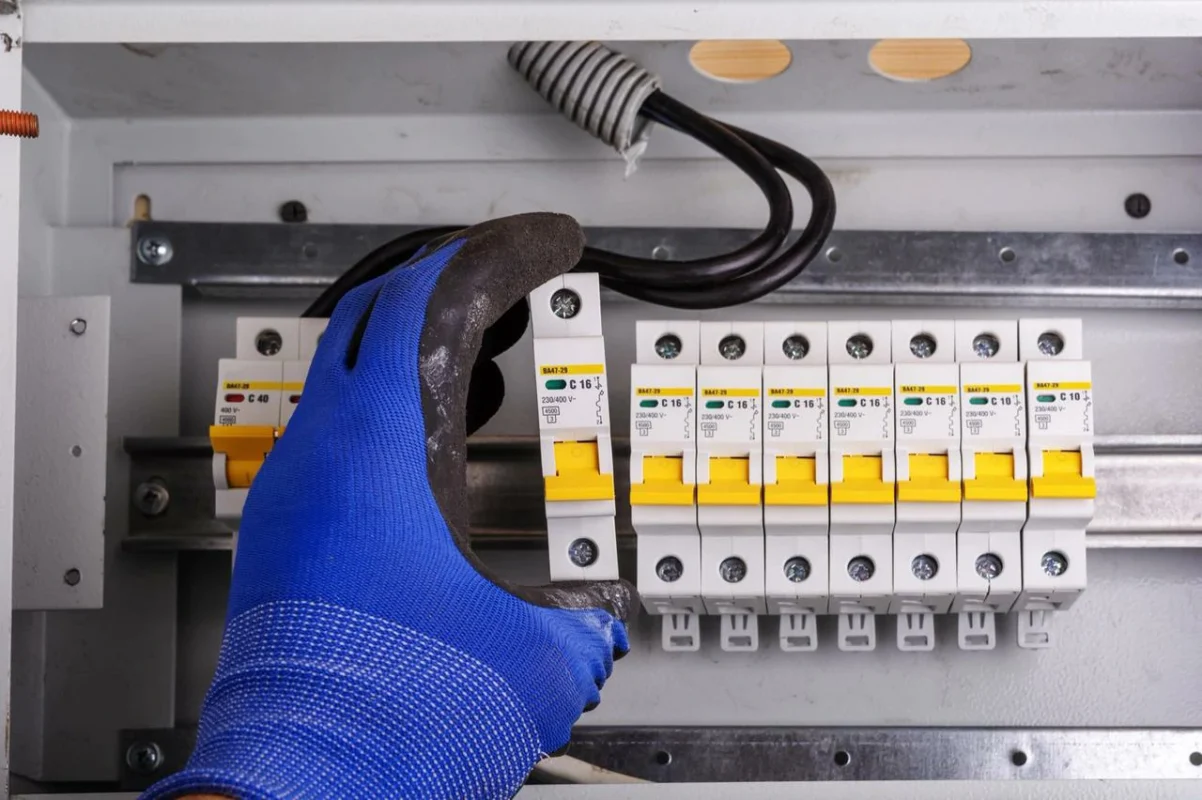

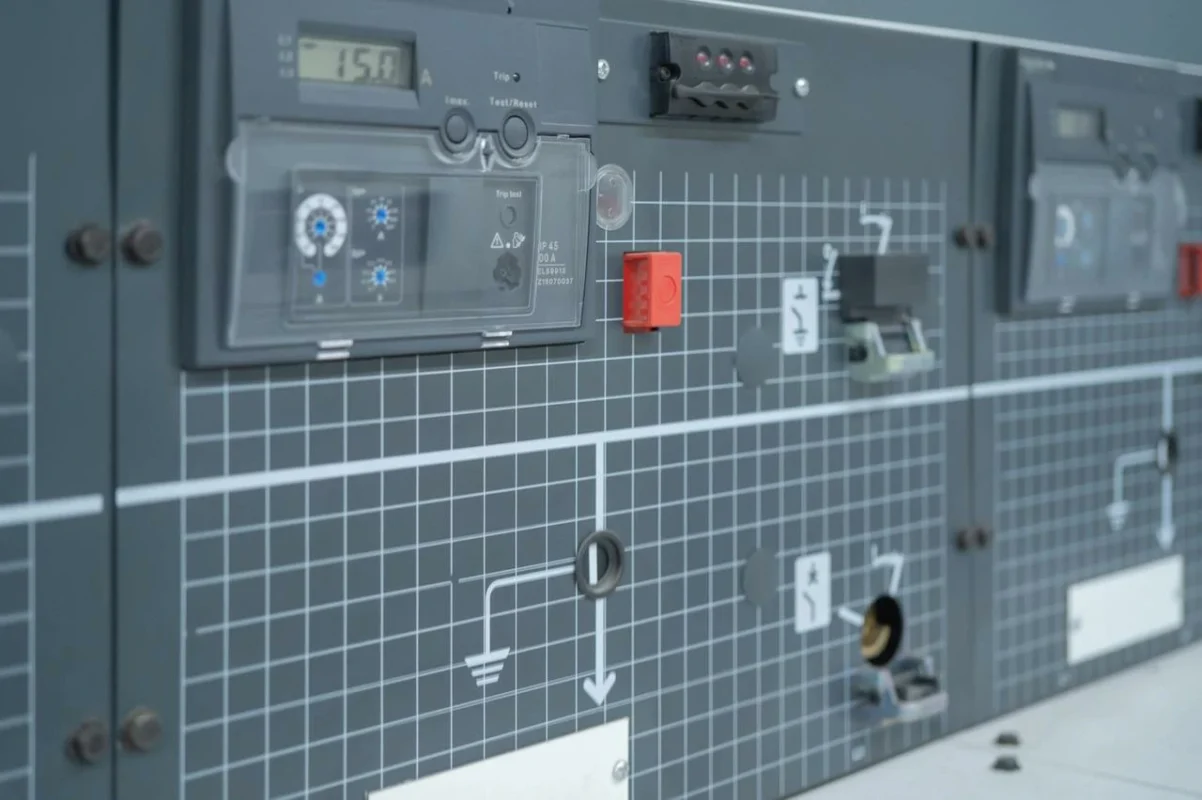

Zabezpieczenie poprzedzające SPD (backup) – jak dobrać

• Dobór bezpiecznika zapasowego/wyłącznika MCB jest zgodny z kartą katalogową SPD. Wybierz wartość bezpiecznika lub wyłącznika, która odpowiada maksymalnemu prądowi rozładowania oraz zdolności do obsługi energii określonym w karcie katalogowej SPD.

• Prąd następczy (ochrona zapasowa):

• DC: Odnosi się do prądu generowanego przez warunki awaryjne, które następują po udarze, zwykle przy dużej energii zwarcia.

• AC: Odnosi się do prądu, który może nastąpić po udarze z powodu przepięcia lub awarii sieci, zwykle obejmującego mniej energii w porównaniu z awariami DC.

• Ochrona zabezpieczenia backupowego vs. ochrona stringu: Bezpiecznik zapasowy lub wyłącznik obwodowy ma na celu ochronę SPD oraz powiązanych komponentów elektrycznych przed trwałym uszkodzeniem, podczas gdy ochrona stringu jest zaprojektowana w celu ograniczenia prądów przeciążeniowych bezpośrednio w obwodzie DC, a nie jako zabezpieczenie SPD.

Wytyczne dotyczące dokumentacji ochrony zapasowego zabezpieczenia SPD:

• Ocena bezpiecznika zapasowego

• Zdolność przerywania

• Oświadczenie o koordynacji „zgodnie z kartą katalogową”

• Lokalizacja instalacji

Czy SPD powinien być przy panelach, czy przy falowniku?

Pytanie „Gdzie zamontować ograniczniki: przy panelach czy przy falowniku?” ma odpowiedź zależną od długości tras DC, topologii i ryzyka indukcji. Gdy trasa DC jest krótka (typowo na dachu, falownik blisko generatora), SPD w rozdzielnicy DC przy falowniku często jest wystarczającym minimum. Jeżeli jednak DC biegnie długo do kontenera lub rozdzielni (częsty scenariusz w farmach), to przewody pracują jak antena i mogą zbierać przepięcia indukowane, więc sensowne staje się rozważenie dodatkowego SPD bliżej generatora PV, np. w skrzynce przyłączeniowej PV z ochronnikami, oraz drugiego SPD przy falowniku.

W systemach rozproszonych (string inverter) krótsze DC ogranicza sprzężenia, ale rośnie liczba punktów wejścia do obiektu i liczba falowników, więc ważniejsze stają się standardy wykonania, wspólne zasady uziemienia, oraz ochrona AC i danych. W systemach z długimi magistralami DC to właśnie rozmieszczenie SPD i prowadzenie tras kablowych ma największy wpływ na ryzyko.

Zasada ogólna: Jeśli długość kabla DC między modułem a falownikiem przekracza X metrów (np. 30 metrów), warto rozważyć zainstalowanie SPD na obu końcach kabla DC.

Lista uzasadnień:

• Odbicia fal

• Spadek napięcia indukcyjnego

• Rzeczywisty wzrost Up (Poziom ochrony napięciowej)

Rozmieszczenie SPD i koordynacja ochrony (DC/AC/dane)

Odpowiednie rozmieszczenie ochronników przepięciowych (SPD) oraz ich koordynacja są kluczowe dla zapewnienia skutecznej ochrony instalacji fotowoltaicznej. Ważne jest, aby obejmowały one wszystkie obszary: strony DC, AC oraz systemy komunikacyjne, co zwiększa bezpieczeństwo i niezawodność systemu.

Gdzie montuje się ochronnik przepięciowy w instalacji PV?

Typowe punkty montażu to: rozdzielnica DC PV przy falowniku, rozdzielnica AC (główna lub dedykowana dla PV) oraz punkt wejścia przewodów komunikacyjnych do szafy automatyki. W systemach kontenerowych często stosuje się rozdział na strefy: SPD na wejściu do kontenera i dodatkowo przy wrażliwych urządzeniach.

W montażu kluczowy punkt to długość i sposób prowadzenia przewodów przyłączeniowych SPD do szyny PE. Nawet bardzo dobry ogranicznik, jeśli jest podłączony długimi przewodami, osiągnie w praktyce wyższy „realny Up”, bo indukcyjność przewodów doda spadek napięcia przy stromo narastającym prądzie udarowym. Dlatego w odbiorach technicznych coraz częściej weryfikuje się nie tylko „czy SPD jest”, ale też jak jest podłączony.

Koordynacja SPD kaskadowo: typ 1 → typ 2 → typ 3

Stopniowanie ochrony ma sens wtedy, gdy każdy stopień ma inne zadanie i pracuje w warunkach, do których jest przeznaczony. Pierwszy stopień (typ 1 lub typ 1+2) przyjmuje większą energię, drugi (typ 2) „docina” przepięcie do niższego poziomu, a trzeci (typ 3) chroni bezpośrednio urządzenia końcowe, jeśli wymagają bardzo niskiego Up.

W praktyce błędem jest bezrefleksyjne „dublowanie” SPD o zbliżonych parametrach w tej samej rozdzielnicy, bez odległości, bez różnicy Up i bez jasnej koordynacji. To może nie poprawić ochrony, a utrudnić serwis i diagnostykę, bo nie wiadomo, który stopień przejął energię i kiedy wkładka się zużyła.

Ochrona przepięciowa torów komunikacyjnych (Ethernet/RS485)

W farmach i instalacjach przemysłowych awarie komunikacji po burzy są równie częste jak alarmy po stronie mocy. SPD do Ethernet/RS485 powinno być dobrane do standardu transmisji, przepustowości, ewentualnego PoE oraz sposobu ekranowania. Ważne jest też, gdzie uziemiany jest ekran i jak wygląda wyrównanie potencjałów pomiędzy szafami, konstrukcjami i kontenerami.

Jeżeli linie komunikacyjne przechodzą między budynkami lub z pola do kontenera, różnice potencjałów i udary indukowane są normalnym zjawiskiem. Wtedy ochrona przeciwprzepięciowa danych powinna być traktowana jako część systemu zabezpieczenia inwertera przed wyładowaniami, bo awaria komunikacji potrafi zatrzymać pracę instalacji równie skutecznie jak uszkodzenie toru mocy.

Lista kontrolna doboru SPD dla Ethernet:

• 100/1000Base-T

• PoE (Power over Ethernet)

• Ekranowany RJ45

• Strata sygnału (Insertion loss)

Lista kontrolna doboru SPD dla RS485:

• Prędkość transmisji (baud rate)

• Topologia linii

• Zakres wspólnego napięcia (common-mode range)

Lista kontrolna strategii uziemienia i połączeń:

• Strategia uziemienia ekranu (jednostronne vs obustronne w zależności od topologii)

• Uziemienie punktu wejścia / punktu połączenia oraz szyna wyrównawcza potencjałów (equipotential bar)

Wpływ długości przewodów przyłączeniowych na realny Up

Deklarowane Up w karcie katalogowej jest osiągane w warunkach testowych, z określonym sposobem montażu. Jeśli przewody do PE są długie, prowadzone pętlą, z ostrymi załamaniami, a przewody DC/AC krzyżują się w rozdzielnicy, to realny poziom przepięcia na zaciskach chronionego urządzenia będzie wyższy. To jeden z powodów, dla których dwa identyczne SPDy w dwóch różnych rozdzielnicach potrafią dać zupełnie inną skuteczność.

W wykonawstwie sprowadza się to do dyscypliny: krótkie, proste połączenia, minimalizacja pętli, konsekwentne prowadzenie przewodów, i przemyślana szyna wyrównawcza PE możliwie blisko SPD. W dużych projektach jest to równie ważne jak sam dobór typu T1/T2.

Integracja z ochroną odgromową i uziemieniem

Aby skutecznie chronić instalację fotowoltaiczną przed przepięciami, należy połączyć system ochrony odgromowej z odpowiednim uziemieniem. Odpowiednia integracja tych elementów zapewnia bezpieczeństwo i niezawodność systemu. Poniżej przedstawiamy kluczowe kwestie związane z tą integracją.

Ochrona odgromowa instalacji PV (LPS) a wymagania dla SPD

Jeśli obiekt ma ochronę odgromową instalacji PV jako część LPS budynku, pojawia się temat stref LPZ i prądów piorunowych, które mogą częściowo „wciągnąć” instalację PV w obszar oddziaływania. Oznacza to, że SPD dobiera się nie tylko pod kątem przepięć indukowanych, ale też możliwości odprowadzenia większej energii udaru na granicach stref. Dodatkowo ważne jest, czy konstrukcja PV jest włączona do systemu wyrównania potencjałów i w jaki sposób zachowano separację od elementów LPS.

W projektach retrofitowych (PV dokładane do istniejącego dachu z LPS) szczególnie często pojawiają się problemy wynikające z tras kablowych prowadzonych „najkrótszą drogą”, ale blisko przewodów odprowadzających. Jeśli nie da się zachować separacji, trzeba to rozwiązać projektowo, a nie „liczyć, że będzie dobrze”, bo skutkiem mogą być przeskoki i uszkodzenia zarówno w PV, jak i w instalacjach budynku.

Uziemienie i wyrównanie potencjałów: co jest krytyczne w PV

Uziemienie i wyrównanie potencjałów PV ma dwa główne cele: ograniczać różnice potencjałów w czasie udaru oraz zapewnić kontrolowaną drogę dla prądów udarowych, zamiast przepływu przez urządzenia i interfejsy. W instalacjach dachowych dochodzi kwestia wielu punktów połączeń konstrukcji, tras kablowych i przejść przez przegrody budowlane. W naziemnych farmach istotne są natomiast długie odległości, różnice potencjałów na uziomach i przewodach, oraz połączenia między polami a kontenerami.

W praktyce warto dążyć do spójnego systemu uziemień i połączeń wyrównawczych, a nie „wysp” uziemienia tworzonych przez osobne ekipy. To jest też ważne z perspektywy EMC: stabilniejsze potencjały i krótsze ścieżki udarowe oznaczają mniej zakłóceń i mniej losowych problemów komunikacyjnych.

Separacja odstępowa, trasy kablowe i ryzyko przeskoków

Separacja odstępowa między elementami LPS a trasami kablowymi PV ma znaczenie, bo przy udarze powstają duże gradienty potencjału i może dojść do przeskoku iskrowego. W halach z rozbudowanym LPS kluczowe są detale: gdzie schodzą przewody odprowadzające, gdzie przechodzą trasy DC, czy kable są ekranowane, jak są mocowane i czy przejścia przez dach są wykonane w sposób ograniczający ryzyko.

Gdy separacji nie da się spełnić, rozwiązaniem nie jest ignorowanie problemu, tylko doprojektowanie środków ochrony, w tym właściwego stopniowania SPD oraz odpowiednich połączeń wyrównawczych. W przeciwnym razie przepięcie może być „wstrzykiwane” do instalacji przez sprzężenia, a SPD zamontowane wyłącznie w rozdzielnicy przy falowniku może nie wystarczyć.

Czy uziemienie konstrukcji PV wystarczy jako ochrona?

Uziemienie jest konieczne, ale nie zastępuje SPD. Uziemienie redukuje ryzyko porażeniowe, poprawia wyrównanie potencjałów i daje drogę dla prądów udarowych, ale nie ogranicza samo z siebie poziomu przepięć do wartości bezpiecznych dla elektroniki falownika, liczników i systemów komunikacji. To częste nieporozumienie na budowach: „konstrukcja jest uziemiona, więc przepięcia nam nie grożą”. W rzeczywistości, bez SPD przepięcia nadal mogą pojawić się na zaciskach urządzeń, bo źródłem bywa indukcja w przewodach oraz zjawiska łączeniowe w sieci.

Normy, wymagania i praktyka odbiorowa w UE/PL

Ochrona przeciwprzepięciowa w systemach fotowoltaicznych jest kluczowa dla bezpieczeństwa instalacji. W UE i Polsce obowiązują normy dotyczące doboru i montażu ograniczników przepięć (SPD), które zapewniają ochronę urządzeń, w tym falowników fotowoltaicznych. W dalszej części przedstawiamy istotne normy, dokumentację oraz wymagania ochrony przed przepięciami.

SPD DC PV – wymagane oznaczenia i norma (61643-31)

• Ucpv

• Iscwpv

• Modes (Y vs V)

• Polarity considerations

• „PV” designation

Lista kontrolna specyfikacji doboru/montażu:

• Ucpv ≥ Uoc,max (skorygowane o temperaturę)

• Iscwpv ≥ Isc w punkcie instalacji

• Typ (T1/T2)

• Koordynacja Up

• Wewnętrzny wyłącznik

• Zdalny kontakt

• Obudowa/IP

• Zakres temperatur

Jakie normy obejmują ochronę przeciwprzepięciową PV (IEC/PN-EN)

W UE (w tym w Polsce poprzez normy zharmonizowane) ochrona przeciwprzepięciowa PV opiera się na kilku filarach. Dla ochrony odgromowej kluczowa jest seria IEC/EN 62305, w tym część dotycząca instalacji na obiektach oraz podejście stref LPZ. Dla SPD stosuje się serię EN/IEC 61643, a w kontekście PV szczególne znaczenie mają wymagania dla SPD w obwodach DC oraz zasady doboru i aplikacji w systemach fotowoltaicznych. Dla instalacji elektrycznych PV podstawą jest IEC 60364-7-712, która opisuje specyfikę obwodów PV, w tym wymagania bezpieczeństwa i ochrony, oraz integrację z instalacją budynku.

W tle są też wymagania produktowe dla rozdzielnic (seria EN/IEC 61439) oraz wymagania dla kabli DC po stronie PV (EN 50618). W praktyce projektowej norma nie jest „checklistą do odbioru”, tylko źródłem spójnej logiki: analiza ryzyka, podział na strefy, dobór SPD, koordynacja z zabezpieczeniami oraz poprawne wykonanie połączeń.

Dokumentacja projektowa: schematy, uzasadnienie doboru, karty katalogowe

W dokumentacji wykonawczej i odbiorowej powinno być jasno pokazane, gdzie znajdują się ograniczniki przepięć, jakie mają parametry (Uc/Ucpv, Up, In/Imax), jaki jest ich typ (T1/T2/T1+2), oraz jak są wpięte w układ DC i AC. Istotne jest też uzasadnienie doboru pod kątem napięć stringów (w tym 1000 V i 1500 V tam, gdzie dotyczy), minimalnej temperatury projektowej, oraz koordynacji z zabezpieczeniami nadprądowymi i bezpiecznikami gPV.

Jeśli obiekt ma LPS, dokumentacja powinna opisywać strefy LPZ i sposób przejścia przewodów PV między strefami, bo to bezpośrednio wpływa na to, czy stosuje się SPD typu 1, typu 2 czy SPD typ 1+2 oraz gdzie.

Wymagania ubezpieczycieli i kontraktów EPC/O&M

W praktyce B2B to często kontrakt decyduje o „poziomie” ochrony. Pojawiają się zapisy wymagające SPD na DC i AC, obowiązkowej sygnalizacji uszkodzenia wkładki, przeglądów okresowych oraz udokumentowania kontroli po burzach. Z perspektywy inwestora chodzi o ograniczenie ryzyka roszczeń i o stabilność produkcji, a z perspektywy O&M o ograniczenie nieplanowanych wyjazdów i lepszą przewidywalność serwisu.

W wielu umowach kwestie przepięć łączą się z monitoringiem: jeżeli SPD ma styki sygnalizacyjne, można szybciej reagować, a to realnie poprawia wskaźniki dostępności. To jeden z powodów, dla których w instalacjach komercyjnych warto wybierać rozwiązania „serwisowalne”, a nie minimalne.

Badania i protokoły: ciągłość połączeń, pomiary, oględziny montażu SPD

Odbiór instalacji powinien obejmować nie tylko pomiary standardowe, ale też oględziny jakości montażu SPD. W praktyce weryfikuje się ciągłość połączeń ochronnych, poprawność podłączeń PE/N, zgodność typów SPD z projektem oraz obecność elementów wymaganych do koordynacji (np. aparaty rozłączające, bezpieczniki, jeśli są wymagane przez producenta SPD i wynikają z obliczeń). Coraz częściej sprawdza się też, czy przewody przyłączeniowe SPD są możliwie krótkie i poprowadzone bez pętli, bo to bezpośrednio wpływa na skuteczność ochrony.

Eksploatacja, serwis i najczęstsze błędy wykonawcze

Zarządzanie ochroną przed przepięciami (SPD) w instalacjach fotowoltaicznych jest kluczowe dla niezawodności i minimalizacji ryzyka awarii. W tej sekcji omówimy diagnostykę, wymianę komponentów oraz najczęstsze błędy wykonawcze w systemach SPD.

Jak często wymienia się ograniczniki przepięć w PV?

W praktyce nie ma jednego „sztywnego” interwału wymiany, bo zużycie zależy od liczby i energii zdarzeń. O tym, czy wkładka SPD wymaga wymiany, decyduje jej wskaźnik stanu, sygnalizacja zdalna (jeśli jest), a także historia burzowa i zdarzenia w sieci. W obiektach przemysłowych po dużych awariach sieci lub po intensywnych burzach sensowne jest zaplanowanie dodatkowej kontroli, nawet jeśli instalacja PV nadal pracuje bez alarmów.

Z perspektywy O&M najbardziej efektywne jest podejście warunkowe lub predykcyjne: jeśli rozdzielnice mają monitoring styków SPD, można szybko wytypować sekcję bez ochrony i zaplanować wymianę wkładki bez długiego wyłączania instalacji.

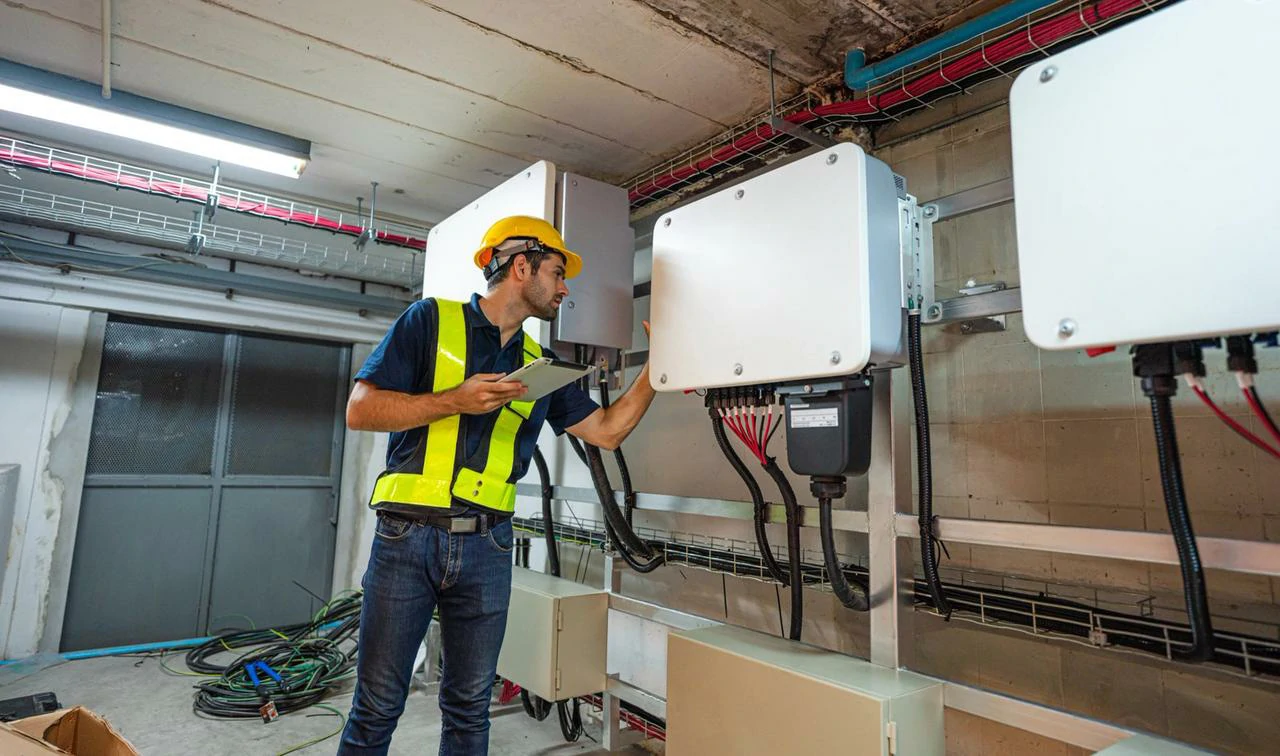

Diagnostyka po burzy i po zadziałaniu zabezpieczeń

Po burzy warto sprawdzić status SPD po stronie DC, AC oraz w torach danych, bo to one często „przyjmują” zdarzenie, zanim dojdzie do uszkodzenia falownika. Następnie analizuje się logi falowników, błędy izolacji, alarmy MPPT, resetowania komunikacji i nietypowe wyłączenia. Jeśli zadziałały zabezpieczenia, trzeba potwierdzić, czy przyczyną było przepięcie, czy np. degradacja izolacji i upływność, która ujawnia się w wilgotnych warunkach po burzy.

Krytyczny punkt eksploatacyjny jest taki, że uszkodzony SPD może pozostawić instalację bez ochrony, a PV nadal będzie produkować. To „cichy” scenariusz ryzyka: kolejny udar może już trafić bezpośrednio w inwerter, licznik lub system komunikacji.

Najczęstsze błędy: zbyt długie przewody, zły typ SPD, brak koordynacji z OCPD

Najczęściej spotykane błędy w komercyjnych instalacjach PV są powtarzalne. Pierwszy to zbyt długie przewody przyłączeniowe SPD do PE, prowadzone w pętli, co podnosi realny poziom ochrony Up. Drugi to zły dobór urządzenia: zastosowanie SPD AC w obwodzie DC albo dobór ogranicznika DC bez uwzględnienia maksymalnego Uoc stringu w niskich temperaturach, co szczególnie dotyczy instalacji 1000 V i 1500 V DC. Trzeci błąd to brak koordynacji z zabezpieczeniami nadprądowymi, w tym z bezpiecznikami gPV, co może skutkować nieprawidłowym zachowaniem przy uszkodzeniu SPD lub przy prądach następczych.

Często pomijana jest też ochrona torów danych. W efekcie po burzy wszystko „elektrycznie” wygląda poprawnie, ale monitoring nie działa, a lokalizacja przyczyny zajmuje wiele godzin, bo problem dotyczy switcha, portu RS485 albo różnic potencjałów między szafami.

Koszt vs ryzyko: jak uzasadnić poziom ochrony w CAPEX i OPEX

W B2B uzasadnienie SPD jest zwykle proste, jeśli porówna się koszt aparatury i poprawnego montażu z kosztem przestoju oraz z kosztami serwisu. Wymiana falownika, dojazdy, prace na wysokości, ponowne testy i ryzyko opóźnień w produkcji energii to elementy, które szybko przewyższają koszt dobrze dobranej ochrony przeciwprzepięciowej. W farmach PV argumentem bywa też stabilność KPI dostępności i mniejsza liczba interwencji w sezonie burzowym.

W praktyce warto myśleć o SPD jako o elemencie zarządzania ryzykiem całego systemu, a nie jako o „dodatku do rozdzielnicy”. To podejście prowadzi do lepszych decyzji: właściwy typ (T1/T2/T1+2), właściwe miejsca montażu (DC/AC/dane), koordynacja z zabezpieczeniami i jakość połączeń do PE.

Podsumowując

Praktyczny wniosek dla projektów komercyjnych jest prosty: skuteczne zabezpieczenie przeciwprzepięciowe PV to zawsze kombinacja właściwego typu SPD (DC i AC), dobrego rozmieszczenia (uwzględniającego długości tras i LPZ), koordynacji z bezpiecznikami gPV i innymi zabezpieczeniami oraz poprawnego uziemienia i krótkich połączeń do PE. W instalacjach 1000 V i 1500 V DC najwięcej problemów wynika nie z braku SPD, lecz z błędów doboru napięciowego i wykonawstwa.

Często zadawane pytania

Odniesienia
