Zestawy fotowoltaiczne off grid – co zawierają

Wstęp

Zestawy fotowoltaiczne off grid są tworzone do pracy poza publiczną siecią elektroenergetyczną, więc ich skuteczność zależy od czegoś więcej niż tylko od liczby modułów PV. W instalacji wyspowej trzeba samodzielnie wytworzyć energię, zmagazynować ją i bezpiecznie dostarczyć do odbiorników wtedy, gdy są potrzebne. W praktyce oznacza to konieczność spójnego doboru wszystkich elementów: od paneli, przez regulator ładowania i magazyn energii, po inwerter, zabezpieczenia, okablowanie i monitoring.

To ważne zwłaszcza w zastosowaniach profesjonalnych. Jeżeli system ma zasilać stację monitoringu, kontener techniczny, obiekt sezonowy, urządzenia telemetryczne albo zaplecze technologiczne gospodarstwa rolnego, ryzyko błędnego doboru szybko przekłada się na realny koszt. Przerwy w dostawie zasilania, przeciążenia falownika, zbyt głębokie rozładowania akumulatorów czy brak rezerwy na dni bez słońca mogą oznaczać nie tylko dyskomfort, ale też awarię procesu, przestój i dodatkowy serwis.

Dlatego instalacja fotowoltaiczna off-grid to system, który trzeba oceniać jako całość. Sama moc paneli fotowoltaicznych nie przesądza jeszcze o tym, czy obiekt będzie miał stabilny dostęp do energii. Kluczowy punkt to bilans energetyczny, pojemność magazynu, napięcie systemowe, charakter odbiorów i warunki środowiskowe, w jakich ma pracować układ.

Czym są zestawy fotowoltaiczne off grid i kiedy mają sens

Jak działa instalacja wyspowa w praktyce

Fotowoltaika off-grid działa niezależnie od publicznej sieci. W praktyce można spotkać różne architektury systemów wyspowych. W rozwiązaniach DC-coupled energia z modułów PV trafia najpierw do regulatora ładowania i magazynu energii, natomiast w architekturze AC-coupled większą rolę odgrywa strona AC oraz współpraca kilku urządzeń energetycznych. Stosowane są również urządzenia typu inverter-charger, które integrują funkcje inwertera i ładowarki, lub klasyczne konfiguracje z osobnym regulatorem ładowania i inwerterem. Energia ze słońca trafia z modułów PV do regulatora ładowania, następnie do akumulatorów lub bezpośrednio do odbiorów, a inwerter off-grid zamienia prąd stały na prąd zmienny dla urządzeń AC. W prostszych konfiguracjach część odbiorników może pracować po stronie DC, ale w większości zastosowań komercyjnych i technicznych kluczową rolę odgrywa falownik wyspowy.

Taki system musi sam bilansować produkcję i zużycie. Jeżeli panele PV produkują mniej, niż obiekt w danej chwili potrzebuje, różnicę pokrywa magazyn energii. Jeżeli produkcja przewyższa bieżące obciążenie, energia służy do ładowania baterii. W przeciwieństwie do systemu on-grid nie ma tu możliwości oddawania nadwyżki energii do operatora. W prostych i niewielkich instalacjach często wybiera się architekturę DC-coupled ze względu na prostotę i niższy koszt. W bardziej rozbudowanych systemach B2B lub projektach przewidujących późniejszą rozbudowę częściej stosuje się rozwiązania modułowe oraz architektury ułatwiające modernizację i integrację dodatkowych źródeł energii. Z tego powodu instalacja off-grid wymaga znacznie dokładniejszego projektowania niż klasyczna instalacja podłączona do sieci energetycznej.

Gdzie systemy fotowoltaiczne poza siecią są stosowane najczęściej

W Polsce i w Europie fotowoltaika bez podłączenia do sieci jest rozwiązaniem niszowym względem klasycznych mikroinstalacji, ale w określonych scenariuszach pozostaje technicznie i ekonomicznie uzasadniona. Dotyczy to przede wszystkim lokalizacji, gdzie nie ma dostępu do sieci albo koszt przyłącza jest wysoki. W takich przypadkach inwestycja w system wyspowy może być bardziej racjonalna niż wielokilometrowa rozbudowa infrastruktury elektroenergetycznej.

Najczęstsze zastosowania obejmują obiekty tymczasowe, stacje monitoringu, telemetrię, infrastrukturę drogową, kontenery techniczne, systemy zasilania urządzeń w rolnictwie, domki sezonowe oraz budynki w odległych lokalizacjach. W praktyce spotyka się także zestaw off grid na działkę, zestaw off-grid z akumulatorem dla zaplecza technicznego albo większy system całoroczny dla obiektu, który ma działać bez przerw w dostawie. W zastosowaniu profesjonalnym ważniejsza od samej idei niezależności jest przewidywalność pracy i możliwość utrzymania zasilania odbiorów krytycznych.

Kiedy off-grid jest lepszym wyborem niż instalacja on-grid lub hybrydowa

Porównując on-grid i off-grid, trzeba zacząć od podstawowego pytania: czy obiekt jest podłączony do sieci energetycznej i czy to podłączenie ma sens ekonomiczny. System on-grid jest uzasadniony tam, gdzie dostęp do sieci już istnieje, a celem jest obniżenie kosztów energii elektrycznej. Hybryda sprawdza się wtedy, gdy użytkownik chce korzystać z sieci, ale jednocześnie zyskać magazyn energii i częściową odporność na awarie. Z kolei off-grid ma sens tam, gdzie nie ma sieci, przyłącze byłoby zbyt drogie albo autonomiczność energetyczna jest wymogiem operacyjnym.

W rzeczywistości system wyspowy przenosi pełną odpowiedzialność za bilans energii na inwestora i projektanta. Nie można liczyć na to, że sieć przejmie nadwyżki lub pokryje deficyt. Dlatego przewymiarowanie paneli powoduje niewykorzystane nadwyżki energii, a niedoszacowanie magazynu prowadzi do braków zasilania i szybszego zużycia akumulatorów. To właśnie odróżnia profesjonalnie dobraną instalację fotowoltaiczną off grid od gotowego zestawu kupionego wyłącznie na podstawie mocy katalogowej.

Co powinien zawierać kompletny zestaw fotowoltaiczny off-grid

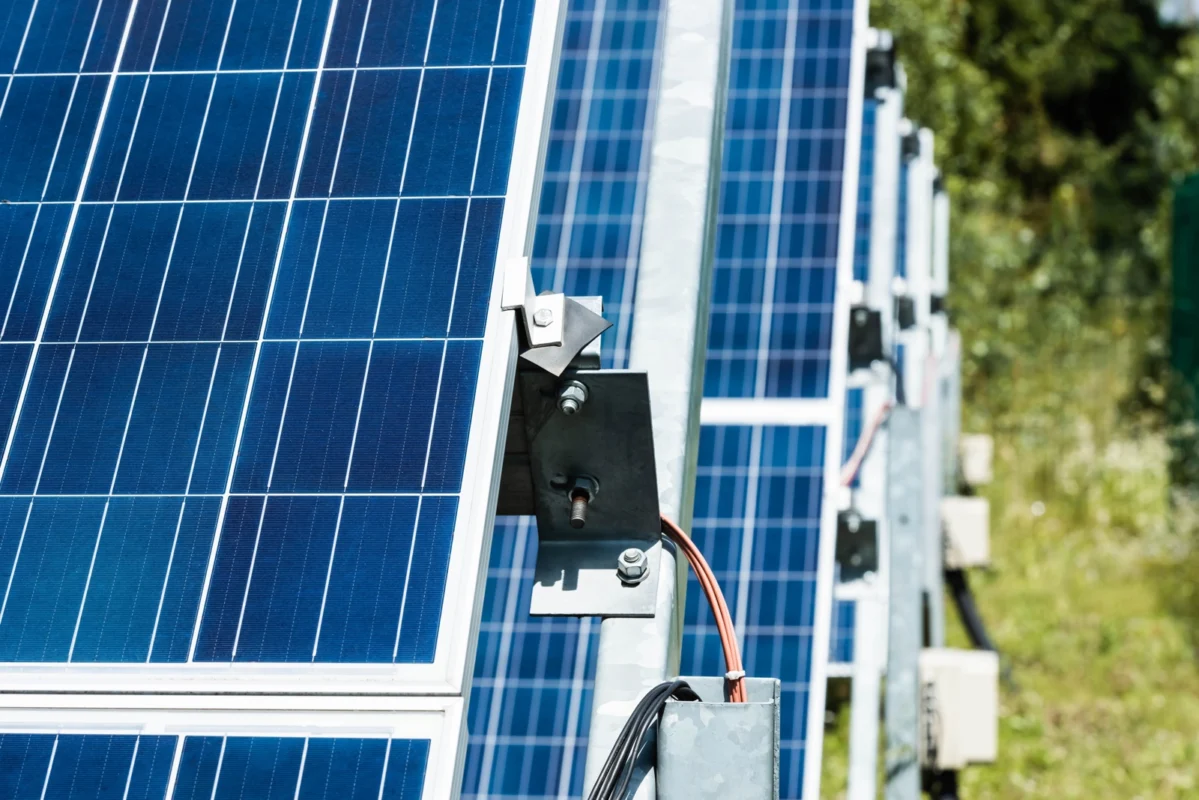

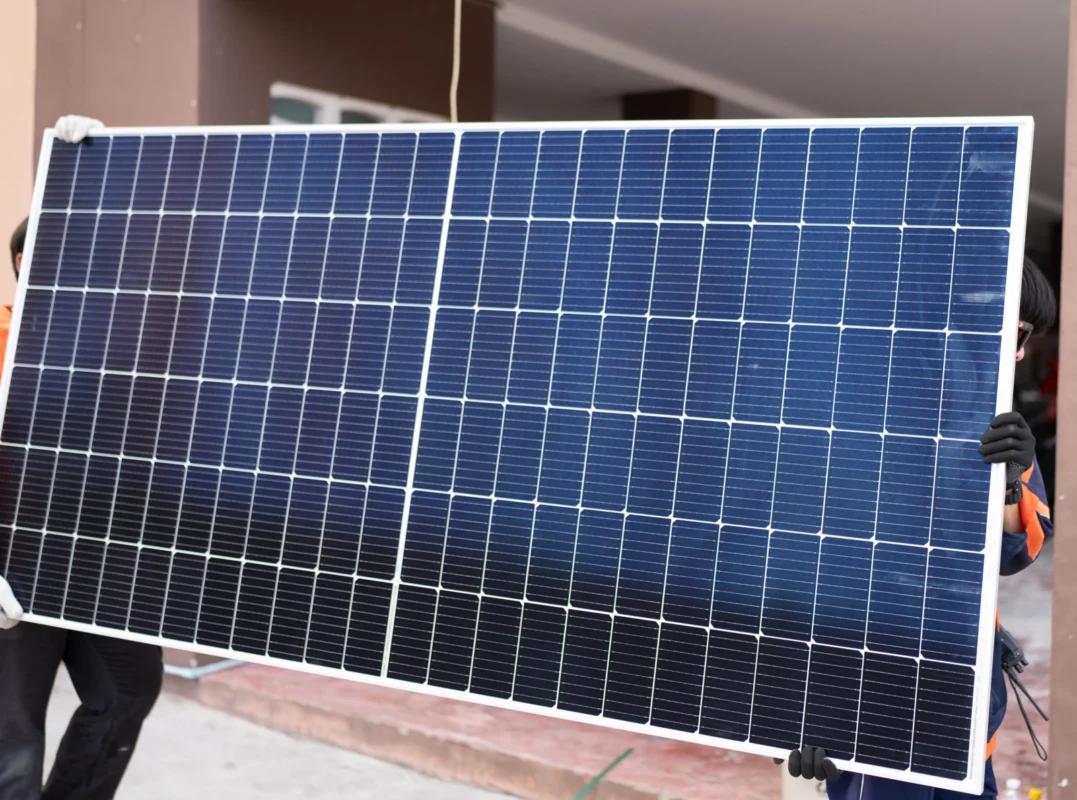

Moduły PV jako źródło energii w systemie wyspowym

Panele fotowoltaiczne odpowiadają za produkcję energii, ale ich dobór powinien wynikać z warunków pracy całego układu. Liczy się nie tylko moc zainstalowana, lecz także napięcie robocze, charakterystyka temperaturowa, orientacja modułów, kąt nachylenia i sezonowość uzysków. W Europie Środkowej różnice między latem a zimą są duże, więc zestawy fotowoltaiczne off grid projektowane do pracy całorocznej muszą uwzględniać niski zimowy uzysk, a nie wyłącznie atrakcyjne roczne średnie.

Istotna jest też zgodność parametrów modułów z regulatorem ładowania i napięciem systemowym magazynu energii. W małych układach spotyka się napięcie 12 V, ale w bardziej wymagających projektach częściej stosuje się 24 V lub 48 V, ponieważ pozwala to ograniczyć prądy robocze, spadki napięć i wymagane przekroje przewodów.

Regulator ładowania PWM czy MPPT – co wybrać

Regulator ładowania kontroluje przepływ energii z paneli do akumulatora, więc ma bezpośredni wpływ na efektywność i stabilność ładowania. W prostych systemach nadal występują rozwiązania PWM, jednak ich możliwości są ograniczone, szczególnie gdy instalacja pracuje przy wyższych napięciach stringów albo w zmiennych warunkach nasłonecznienia.

W większości zastosowań profesjonalnych lepszym wyborem jest MPPT. Taki regulator lepiej wykorzystuje energię ze słońca, dopasowuje punkt pracy modułów i zwykle zapewnia wyższy uzysk użytecznej energii. W małym zestawie off-grid 3kW różnica względem PWM może już być istotna, a przy większych konfiguracjach, takich jak zestaw off-grid 5kW, dobór MPPT praktycznie staje się standardem. Dla obiektów technicznych ważne jest nie tylko zwiększenie produkcji, ale też stabilność procesu ładowania baterii i mniejsze straty po stronie DC.

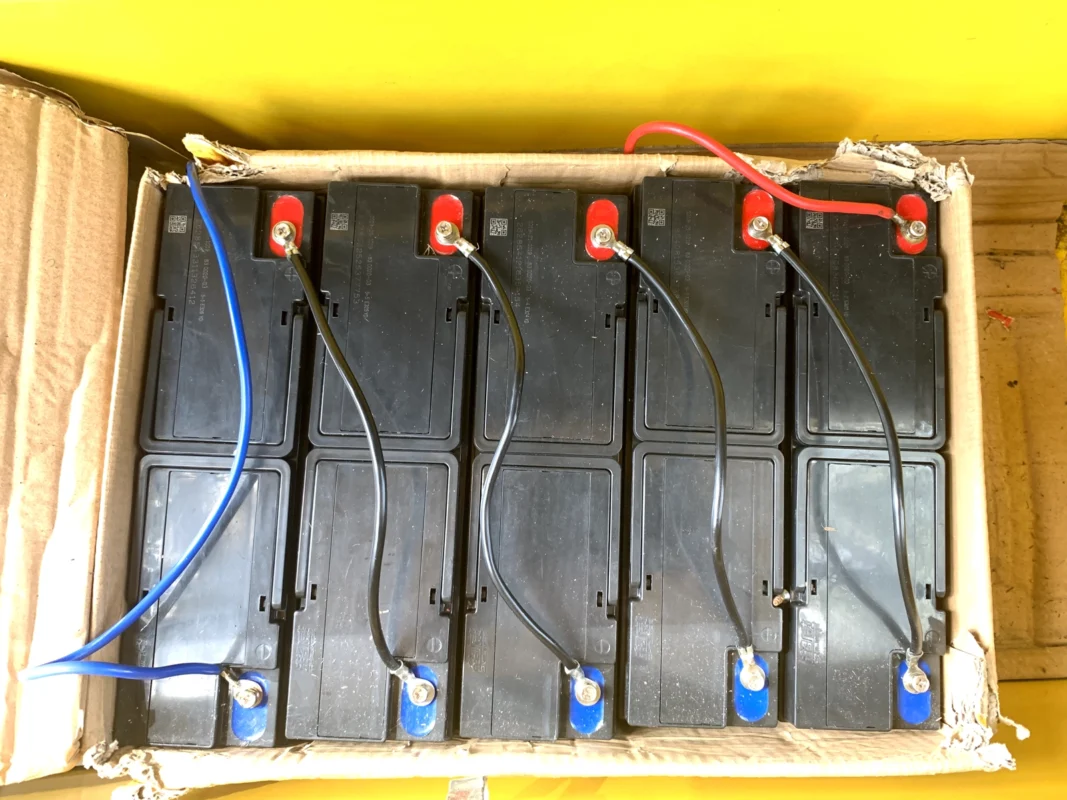

Akumulatory do fotowoltaiki off-grid – jaka technologia ma znaczenie

Magazyn energii jest centralnym elementem instalacji wyspowej. To on decyduje, jak długo system będzie działał po zmroku, podczas zachmurzenia albo przy czasowym wzroście obciążenia. W praktyce nadal stosuje się akumulatory AGM i GEL, zwłaszcza tam, gdzie kluczowy jest niski koszt inwestycji początkowej. Trzeba jednak brać pod uwagę ich mniejszą liczbę cykli, niższą dopuszczalną głębokość rozładowania i większą wrażliwość na warunki eksploatacyjne.

Coraz częściej w systemach off-grid z magazynem stosuje się LiFePO4. Ta technologia oferuje zwykle większą sprawność, głębsze użyteczne rozładowanie, wyższą trwałość cykliczną i mniejszą masę. W projektach B2B ma to znaczenie, ponieważ koszt całkowity systemu zależy nie tylko od ceny zakupu, ale też od częstotliwości wymiany baterii, kosztów serwisowych i utraty dostępnej pojemności w czasie. Dodatkową korzyścią jest możliwość integracji z BMS, który monitoruje napięcia, temperaturę i stan naładowania. Dostęp do tych danych ułatwia diagnostykę, analizę pracy magazynu energii oraz prowadzenie dokumentacji i rejestrów serwisowych.

Warto również uwzględnić konsekwencje dokumentacyjne i cyklu życia wybranej technologii: identyfikowalność modułów, prowadzenie dokumentacji serwisowej, planowanie wymiany baterii, zasady bezpiecznego składowania i transportu oraz odpowiednia utylizacja po zakończeniu życia. Krótkie porównanie technologii obejmuje cykl życia (cycle life), użyteczny DoD, ograniczenia ładowania w niskich temperaturach, obciążenie serwisowe oraz częstotliwość wymian, a także kwestie składowania i utylizacji.

Jeżeli inwestor pyta, czy wybrać zestaw off-grid z akumulatorem kwasowo-ołowiowym czy litowym, odpowiedź najczęściej zależy od profilu pracy. Dla obiektów sezonowych i prostych odbiorów tańsze rozwiązanie może być akceptowalne. Dla systemów pracujących całorocznie, w cyklu codziennym i z wymaganiem wysokiej dostępności, technologia litowa zwykle wypada korzystniej.

Inwerter off-grid, zabezpieczenia i okablowanie systemowe

Kompletny zestaw nie kończy się na panelu i baterii. Potrzebny jest jeszcze inwerter albo przetwornica, która dostarczy stabilny prąd zmienny do odbiorów AC. To szczególnie ważne tam, gdzie pracują pompy, sprężarki, chłodnictwo, systemy sterowania albo elektronika wymagająca czystej sinusoidy.

Do tego dochodzą zabezpieczenia DC i AC, odłączniki, bezpieczniki, ograniczniki przepięć, rozdzielnice, przewody solarne oraz odpowiednie złącza. Jakość tego osprzętu wpływa bezpośrednio na bezpieczeństwo pożarowe, odporność na awarie i straty napięciowe. Przy projektowaniu warto uwzględnić również kompatybilność elektromagnetyczną (EMC). Znaczenie ma prawidłowe uziemienie, odpowiednie prowadzenie i separacja przewodów DC, AC oraz kabli sygnałowych, a także jakość napięcia wyjściowego inwertera w przypadku zasilania wrażliwej elektroniki. W kontenerach technicznych i ciasnych obudowach ryzyko zakłóceń elektromagnetycznych może być większe ze względu na ograniczoną przestrzeń montażową. W praktyce właśnie na tych elementach często pojawiają się błędy: zbyt małe przekroje przewodów, nieprawidłowa koordynacja zabezpieczeń albo brak ochrony przepięciowej.

Kompatybilność elektromagnetyczna w obiektach telemetrycznych i technicznych

W obiektach telemetrycznych, systemach monitoringu i instalacjach technicznych kompatybilność elektromagnetyczna ma istotny wpływ na niezawodność pracy. Inwertery niskiej jakości mogą powodować zakłócenia łączności radiowej lub wpływać na działanie urządzeń pomiarowych. Znaczenie ma również zachowanie odpowiednich odstępów między trasami kablowymi oraz właściwe prowadzenie przewodów zasilających i sygnałowych. Przed zakupem warto zweryfikować dokumentację EMC urządzeń i ich przeznaczenie do pracy w środowisku z wrażliwą elektroniką. Jest to szczególnie istotne w kontekście wymagań określonych prze zdyrektywę EMC 2014/30/UE, której celem jest ograniczanie zakłóceń elektromagnetycznych oraz zapewnienie kompatybilności urządzeń elektrycznych.

Jak dobrać moc i pojemność magazynu energii

Od profilu zużycia do wielkości instalacji

Projektowanie zaczyna się od odbiorników, a nie od paneli. Trzeba policzyć moc chwilową urządzeń, czas ich pracy, częstotliwość rozruchów i dobowe zużycie energii. Dla obiektów technicznych konieczny jest też podział na odbiory krytyczne i niekrytyczne. Dzięki temu wiadomo, co musi działać zawsze, a co można odłączyć w okresie niskiej produkcji.

To podejście ma duże znaczenie praktyczne. Dwa obiekty o takim samym dobowym zużyciu energii mogą wymagać zupełnie innego falownika i magazynu energii. Przykładowo pompa z wysokim prądem rozruchowym może wymagać większego inwertera mimo umiarkowanego zużycia energii. Obiekt telemetryczny często charakteryzuje się niskim średnim poborem, ale bardzo wysokimi wymaganiami dotyczącymi ciągłości pracy. Z kolei domek sezonowy zwykle zużywa energię głównie w ciągu dnia, co pozwala inaczej dobrać pojemność magazynu energii. Samo skompletowanie elementów nie przesądza jednak o jakości systemu. Kolejnym krokiem jest prawidłowe dopasowanie komponentów do profilu zużycia energii i wymaganego poziomu autonomii, a następnie uwzględnienie kwestii eksploatacyjnych, zgodności formalnej oraz całkowitego kosztu użytkowania instalacji.

Jeden będzie miał stabilny pobór, drugi krótkie, ale wysokie piki mocy. Bez tej analizy łatwo dobrać za mały inwerter albo zbyt mały magazyn. Podobne ryzyko dotyczy również przewymiarowania systemu. Zbyt mały magazyn energii prowadzi do niedoborów zasilania i częstych głębokich rozładowań, natomiast zbyt duży zwiększa koszt inwestycji bez proporcjonalnego wzrostu użyteczności. Dlatego prawidłowy sizing powinien równoważyć wymagania dotyczące autonomii, kosztów i rzeczywistego profilu zużycia energii.

Ile akumulatorów potrzeba do instalacji off-grid

Liczba akumulatorów zależy od czterech podstawowych czynników: dobowego zapotrzebowania na energię, wymaganej autonomii, napięcia systemu i dopuszczalnej głębokości rozładowania. W praktyce system projektuje się zwykle z rezerwą na 1–3 dni bez pełnego nasłonecznienia, a w obiektach krytycznych nawet większą.

Przykładowo, jeśli obiekt zużywa 10 kWh na dobę i ma pracować przez 2 dni bez istotnej produkcji PV, to użyteczna pojemność magazynu musi pokryć około 20 kWh plus straty systemowe. Przy technologii litowej można wykorzystać większą część pojemności nominalnej niż przy AGM lub GEL, więc liczba modułów bateryjnych może być mniejsza przy tej samej użytecznej energii. To właśnie dlatego pytanie „ile akumulatorów potrzeba” nie ma jednej odpowiedzi bez znajomości technologii i warunków pracy.

Jak uwzględnić dni bez słońca i sezonowość produkcji

W Polsce oraz w dużej części Europy Środkowej sezonowość produkcji jest jednym z najważniejszych ograniczeń systemów wyspowych. Zimą dzień jest krótszy, słońce niżej położone, a zachmurzenie większe, więc instalacja, która latem działa komfortowo, może zimą dostarczać wielokrotnie mniej energii.

Jeżeli system ma pracować całorocznie, konieczne jest albo zwiększenie mocy PV i pojemności baterii, albo włączenie źródła rezerwowego, na przykład agregatu. W wielu profesjonalnych projektach agregat jest traktowany jako standardowy element zwiększający odporność systemu. W określonych warunkach może być bardziej racjonalnym rozwiązaniem niż dalsze zwiększanie mocy PV i pojemności magazynu energii. Projektując źródło rezerwowe, warto określić, czy jego uruchamianie ma być automatyczne czy ręczne, które odbiory powinny być przez nie podtrzymywane, jak często może pracować oraz jakie będą wymagania dotyczące paliwa i obsługi serwisowej. Dla obiektu sezonowego, takiego jak domek letniskowy, warunki są prostsze, dlatego zestaw off grid na działkę można projektować inaczej niż system dla infrastruktury pracującej przez cały rok.

Kiedy źródło rezerwowe jest lepsze niż większy magazyn energii

W systemach pracujących sezonowo lub z odbiorami krytycznymi dodatkowe źródło rezerwowe często zapewnia większą elastyczność niż bardzo duży magazyn energii. Pozwala ograniczyć koszt inwestycji, zmniejszyć wymagania dotyczące pojemności baterii i utrzymać zasilanie podczas długotrwałych okresów niskiej produkcji PV.

Dlaczego przewymiarowanie i niedoszacowanie są równie ryzykowne

Zbyt mały system prowadzi do chronicznego niedoboru energii, częstych głębokich rozładowań i skrócenia życia akumulatorów. Zbyt duży również bywa problematyczny, ponieważ nadwyżki energii nie mają gdzie trafić, a inwestor ponosi wyższy koszt inwestycji bez proporcjonalnego wzrostu użyteczności. W systemie wyspowym nie da się oddawać nadwyżki do sieci, więc opłacalność zależy od rzeczywistego wykorzystania energii.

W zastosowaniach profesjonalnych optymalny projekt zwykle nie oznacza maksymalnej autonomii za wszelką cenę. Często lepszym rozwiązaniem jest układ rozsądnie zbilansowany, z monitoringiem i opcją źródła rezerwowego, niż bardzo duży i kosztowny magazyn energii o niskim współczynniku wykorzystania.

Jakie parametry techniczne decydują o niezawodności systemu

Napięcie systemowe 12 V, 24 V czy 48 V

Wybór napięcia ma bezpośredni wpływ na prądy robocze i straty przesyłowe. W małych układach 12 V nadal bywa spotykane, ale wraz ze wzrostem mocy rosną prądy, a więc także wymagania dotyczące przewodów i zabezpieczeń. Dlatego dla bardziej wymagających konfiguracji częściej wybiera się 24 V lub 48 V.

Dla obiektów komercyjnych i technicznych 48 V jest zwykle bardziej racjonalne, ponieważ poprawia skalowalność i ogranicza straty. Jeżeli planowany jest zestaw off-grid 3 fazowy, prawidłowy dobór architektury napięciowej i mocy falownika staje się jeszcze ważniejszy, zwłaszcza przy nierównomiernych obciążeniach i pracy urządzeń indukcyjnych.

Systemy trójfazowe wymagają także uwzględnienia bilansowania faz, obsługi obciążeń asymetrycznych oraz zwykle wiążą się z większą złożonością instalacji, wyższym kosztem i bardziej wymagającym doborem inwertera.

Przed wyborem rozwiązania trójfazowego warto zweryfikować, czy odbiory rzeczywiście wymagają zasilania 3-fazowego, czy część z nich można zasilić w inny sposób lub przeorganizować architekturę instalacji.

Jak dobrać inwerter do obciążeń ciągłych i rozruchowych

Inwerter trzeba dobierać nie tylko do mocy znamionowej odbiorników, lecz także do ich charakteru. Urządzenia z silnikami, pompy, sprężarki czy chłodnie mogą potrzebować znacznie większej mocy rozruchowej niż wynika to z mocy ciągłej. Jeżeli falownik nie ma odpowiedniego zapasu, system będzie wyłączał się przy starcie urządzenia mimo pozornie wystarczającej mocy katalogowej.

Znaczenie ma też jakość napięcia wyjściowego, odporność na przeciążenia, czas przełączania źródeł i możliwość współpracy z magazynem energii oraz ewentualnym agregatem. W praktyce to jeden z najczęstszych obszarów błędów projektowych w instalacji off-grid.

Sprawność całego układu, a nie tylko pojedynczych komponentów

Deklarowana sprawność panelu, regulatora lub falownika nie mówi jeszcze wiele o sprawności całego systemu. W rzeczywistym układzie występują straty na przewodach, elektronice mocy, ładowaniu i rozładowaniu akumulatorów oraz konwersji z prądu stałego na prąd zmienny. Dla użytkownika biznesowego liczy się nie teoretyczna sprawność komponentu, lecz ilość użytecznej energii dostępnej dla odbiorów.

Dodatkowy wpływ na sprawność ma także architektura systemu. W rozwiązaniach DC-coupled energia zwykle przechodzi przez mniej etapów konwersji niż w układach AC-coupled, co może ograniczać straty. Z kolei architektura AC-coupled często zapewnia większą elastyczność rozbudowy i modernizacji systemu.

To dlatego porównując gotowe zestawy fotowoltaiczne off-grid, warto patrzeć na architekturę całości, a nie wyłącznie na pojedynczy parametr z karty katalogowej.

Jak temperatura i warunki środowiskowe wpływają na pracę zestawu

Warunki pracy potrafią przesądzić o trwałości systemu. Wysoka temperatura obniża sprawność modułów i przyspiesza starzenie wielu komponentów. Niska temperatura może ograniczać możliwość ładowania niektórych technologii bateryjnych. Do tego dochodzi wilgotność, pył, korozja, zasolenie, promieniowanie UV i wentylacja obudów.

Znaczenie ma również miejsce instalacji. System może pracować w szafie zewnętrznej, stalowym kontenerze, budynku rolniczym, środowisku nadmorskim o podwyższonej korozyjności lub w zapylonym obiekcie przemysłowym, co wymaga odpowiedniego doboru komponentów i sposobu montażu.

W obiektach terenowych oraz przemysłowych dobór klasy szczelności, sposobu montażu i technologii akumulatora powinien wynikać właśnie z tych warunków. W praktyce należy uwzględnić stopień ochrony IP, drogę wentylacji, zarządzanie temperaturą, ochronę baterii przed ładowaniem w warunkach mrozu, separację magazynu energii od źródeł ciepła, odpowiednie dławiki kablowe oraz ograniczanie ryzyka kondensacji wilgoci. System, który dobrze działa w standardowym budynku technicznym, nie musi zachować tych samych parametrów w kontenerze pracującym latem i zimą bez aktywnej klimatyzacji.

Jakie są najczęstsze błędy przy projektowaniu instalacji off-grid

Czy zestaw off-grid może działać bez magazynu energii

Teoretycznie tak, ale tylko w bardzo ograniczonych zastosowaniach, gdy odbiory pracują wyłącznie w czasie nasłonecznienia i akceptowalne są wahania dostępnej mocy. W większości praktycznych zastosowań profesjonalnych magazyn energii jest niezbędny. Bez niego trudno zapewnić ciągłość zasilania, stabilność pracy i ochronę odbiorników przy chwilowych zmianach produkcji.

Pomijanie analizy rzeczywistego zużycia energii

To jeden z najczęstszych błędów. Projekt oparty na mocy paneli, a nie na energii dobowej i profilach obciążeń, zwykle kończy się problemami eksploatacyjnymi. W efekcie inwestor ma instalację, która na papierze wygląda poprawnie, ale w praktyce nie zasila urządzeń tak, jak oczekiwano.

Nieprawidłowy dobór zabezpieczeń i przekrojów przewodów

Po stronie DC błędy są szczególnie niebezpieczne. Zbyt małe przekroje przewodów zwiększają spadki napięć i temperaturę pracy, a brak właściwych zabezpieczeń podnosi ryzyko awarii oraz zagrożeń pożarowych. W obiektach komercyjnych przekłada się to bezpośrednio na bezpieczeństwo ludzi i dostępność infrastruktury.

Brak planu rozbudowy i serwisu systemu wyspowego

Wiele inwestycji zaczyna się od małej konfiguracji, ale z czasem pojawiają się nowe odbiory, większe zapotrzebowanie na prąd albo potrzeba dłuższej autonomii. Jeżeli system od początku nie uwzględnia skalowalności, późniejsza rozbudowa może wymagać wymiany falownika, zmiany napięcia systemowego albo przebudowy architektury bateryjnej.

Zestawy fotowoltaiczne off grid a wymagania formalne i bezpieczeństwo

Czy instalacja off-grid wymaga zgłoszenia lub spełnienia określonych norm

Brak podłączenia do sieci elektroenergetycznej oznacza, że system wyspowy nie podlega zasadom właściwym dla mikroinstalacji oddających energię do operatora.

W praktyce warto rozróżnić trzy niezależne obszary zgodności:

• zgodność produktu (oznakowanie CE, deklaracje zgodności, dokumentacja techniczna i warunki użytkowania),
• zgodność instalacji (projekt, dobór komponentów, montaż i zabezpieczenia),
• zgodność obiektu lub budynku (wymagania wynikające z przeznaczenia obiektu oraz lokalnych przepisów budowlanych i przeciwpożarowych).

Nie zwalnia to jednak z obowiązku stosowania przepisów budowlanych, zasad bezpieczeństwa elektrycznego, wymagań producentów i odpowiednich norm instalacyjnych.

Dotyczy to również samych urządzeń. Inwertery, regulatory ładowania, systemy bateryjne, BMS oraz aparatura zabezpieczeniowa powinny być dobierane jako produkty spełniające odpowiednie wymagania obowiązujące na rynku UE.

Zakres obowiązków zależy od miejsca montażu, skali projektu i sposobu użytkowania budynku.

W praktyce obowiązki związane z instalacją off-grid można podzielić na cztery obszary:

1. Obowiązki zgłoszeniowe wobec sieci – w przypadku systemów całkowicie odseparowanych od publicznej sieci elektroenergetycznej zakres obowiązków formalnych może różnić się od zasad dotyczących mikroinstalacji przyłączanych do sieci. Zgodnie z informacjami dotyczącymi procedury zgłaszania mikroinstalacji do sieci elektroenergetycznej, publikowanymi przez Biznes.gov.pl, obowiązki operatora dotyczą instalacji przyłączanych do sieci publicznej.
2. Bezpieczeństwo elektryczne – instalacja powinna być wyposażona w odpowiednio dobrane zabezpieczenia, ochronę przeciwporażeniową, ochronę przepięciową oraz wykonana zgodnie z zasadami bezpiecznej eksploatacji urządzeń elektrycznych.
3. Ograniczenia budowlane i przeciwpożarowe – w zależności od lokalizacji, rodzaju obiektu i sposobu montażu mogą mieć zastosowanie wymagania wynikające z przepisów budowlanych lub zasad ochrony przeciwpożarowej.
4. Zgodność produktu i dokumentacji – komponenty systemu powinny posiadać wymagane oznakowanie, deklaracje zgodności oraz dokumentację techniczną i instrukcje użytkowania przewidziane dla rynku UE.

Ochrona przeciwporażeniowa, przeciwprzepięciowa i pożarowa

Każda instalacja fotowoltaiczna off-grid powinna mieć poprawnie rozwiązane uziemienie, ochronę przeciwporażeniową, zabezpieczenia nadprądowe i ochronę przepięciową. W przypadku magazynów energii kluczowe są także właściwa lokalizacja, wentylacja, dostęp serwisowy i zachowanie zasad bezpieczeństwa pożarowego. W zastosowaniach B2B dokumentacja i poprawna koordynacja zabezpieczeń mają znaczenie nie tylko techniczne, ale też ubezpieczeniowe i operacyjne.

Wymagania dotyczące bezpieczeństwa elektrycznego urządzeń stosowanych w takich instalacjach są dodatkowo określone przez dyrektywę niskonapięciową 2014/35/UE.

Jak dokumentować parametry i konfigurację systemu

Dobrą praktyką jest przygotowanie schematów elektrycznych, oznaczeń obwodów, zestawienia komponentów, kart katalogowych i instrukcji eksploatacji. Warto prowadzić także rejestr zmian, nastaw i rozbudów. Taka dokumentacja przyspiesza diagnostykę, ułatwia serwis i ogranicza ryzyko błędów podczas modernizacji.

Przed zakupem zestawu warto dodatkowo zweryfikować:

• oznakowanie CE,
• deklarację zgodności producenta,
• dokumentację techniczną magazynu energii,
• dopuszczalne temperatury pracy i ładowania baterii,
• informacje o kompatybilności EMC,
• instrukcję montażu i użytkowania dostępną w odpowiednim języku.

Jak wygląda eksploatacja, monitoring i serwis instalacji wyspowej

Jak długo działa magazyn energii w systemie off-grid

Żywotność baterii zależy od technologii, temperatury pracy, głębokości rozładowania i liczby cykli. W praktyce akumulatory litowe zwykle zapewniają dłuższą trwałość użytkową niż rozwiązania kwasowo-ołowiowe, ale nawet najlepszy magazyn energii będzie tracił parametry, jeśli system jest źle skonfigurowany albo regularnie pracuje w warunkach skrajnych.

Monitoring produkcji, stanu baterii i jakości zasilania

W profesjonalnej eksploatacji monitoring nie jest dodatkiem, lecz częścią systemu. Należy obserwować napięcia, prądy, temperatury, stan naładowania, historię alarmów i jakość napięcia wyjściowego. Dzięki temu można wcześniej wykryć spadek wydajności, nieprawidłowe ładowanie, przeciążenia lub degradację magazynu.

Warto pamiętać, że na jakość danych mogą wpływać również zastosowany inwerter, ładowarka oraz sposób prowadzenia przewodów. Nieprawidłowa konfiguracja może w niektórych przypadkach oddziaływać na łączność radiową, jakość telemetrii, wskazania czujników lub pracę automatyki.

Dodatkowo, w zakresie obsługi baterii ważne są wymagania operacyjne dotyczące dokumentacji i identyfikowalności modułów, planowania wymiany, bezpiecznego przechowywania i transportu oraz postępowania z końcem życia/utylizacją. Widoczność danych z BMS jest istotna nie tylko do bieżącego monitoringu, lecz także dla diagnostyki i prowadzenia rejestrów serwisowych.

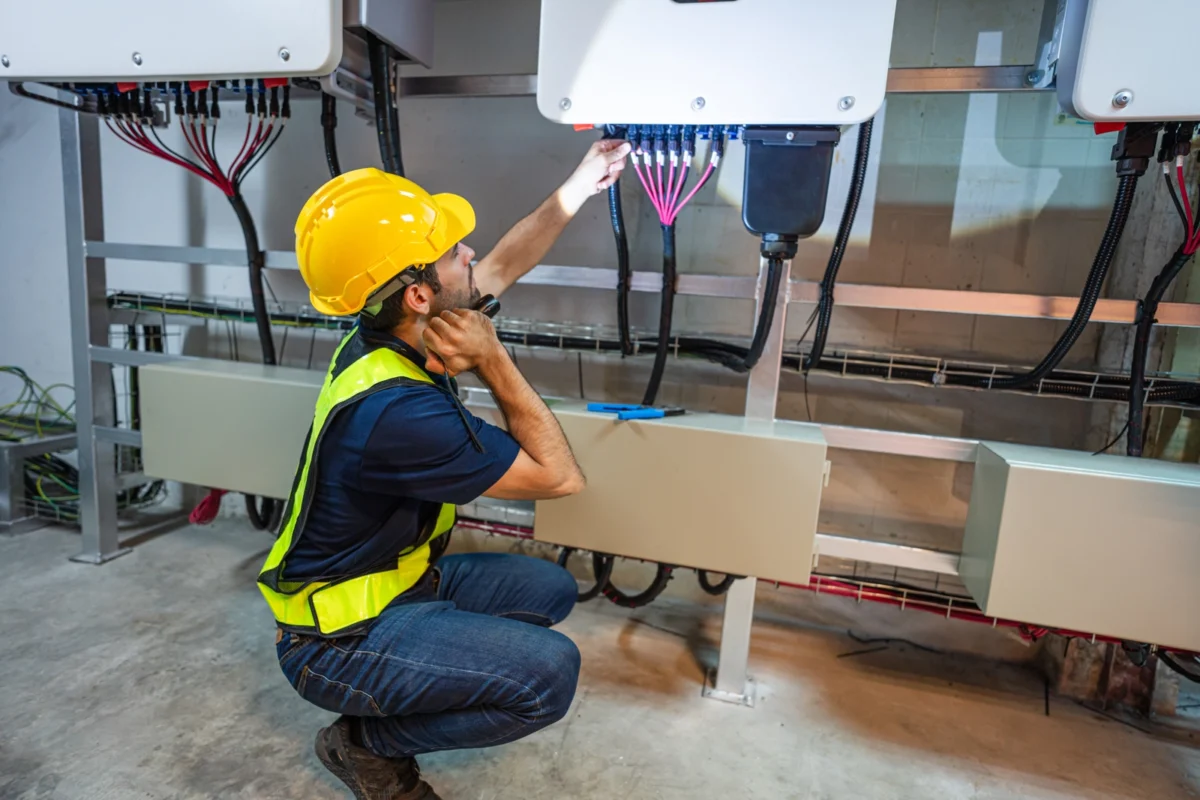

Przeglądy okresowe i działania prewencyjne

Serwis obejmuje kontrolę połączeń, stanu obudów, zabezpieczeń, czystości modułów, drożności wentylacji i pracy elektroniki mocy. W przypadku systemów terenowych szczególnie ważne są przeglądy sezonowe, zwłaszcza przed zimą i po okresach intensywnej eksploatacji. Profilaktyka zwykle kosztuje mniej niż usuwanie skutków awarii.

Kiedy system wymaga modernizacji lub wymiany komponentów

Typowe sygnały to spadek dostępnej energii, częste odłączanie odbiorów, wydłużony czas ładowania, alarmy BMS, pogorszenie jakości napięcia i brak rezerwy przy dotychczasowym profilu pracy. Modernizacja nie zawsze oznacza wymianę całej instalacji. Czasem wystarczy nowy magazyn, zmiana falownika albo korekta architektury sterowania.

Jak ocenić opłacalność i dobrać rozwiązanie do zastosowania

Jak liczyć koszt całkowity systemu off-grid

Koszt inwestycji to dopiero początek. Trzeba uwzględnić trwałość baterii, koszt ich wymiany, montaż, transport, serwis, straty energii i ewentualne źródło rezerwowe. W wielu przypadkach opłacalność wynika nie z samego kosztu kWh, lecz z uniknięcia kosztu przyłącza, ograniczenia pracy agregatu albo zmniejszenia ryzyka przestoju.

W systemach całorocznych generator może również ograniczyć konieczność przewymiarowania magazynu energii na okres zimowy. Dzięki temu inwestor może obniżyć CAPEX, zachowując jednocześnie wysoki poziom dostępności zasilania dla odbiorów krytycznych.

Kiedy autonomiczny system PV jest ekonomicznie uzasadniony

System wyspowy jest racjonalny tam, gdzie obiekt znajduje się daleko od sieci, przyłącze byłoby nieproporcjonalnie drogie, zasilanie jest potrzebne sezonowo albo wymagana jest wysoka niezależność energetyczna. Dotyczy to również lokalizacji, gdzie przerw w dostawie nie można zaakceptować z powodów operacyjnych.

Jak porównać gotowe zestawy z projektem dobieranym indywidualnie

Gotowe zestawy przyspieszają wdrożenie, ale nie zawsze odpowiadają rzeczywistemu profilowi obciążenia. Dla prostych zastosowań mogą być wystarczające. W projektach B2B częściej potrzebna jest konfiguracja dopasowana do konkretnego obiektu, warunków środowiskowych i oczekiwanego poziomu autonomii. To szczególnie ważne, gdy rozważany jest większy system, na przykład zestaw off-grid 5kW lub instalacja trójfazowa dla zaplecza technicznego.

Na co zwrócić uwagę przed zakupem kompletnego zestawu

Przed decyzją warto zweryfikować rzeczywiste zapotrzebowanie energetyczne, technologię akumulatorów, jakość inwertera, możliwości monitoringu, poziom zabezpieczeń, warunki rozbudowy i dostępność serwisu.

Pomocna może być również krótka checklistа zakupowa obejmująca: zgodność elektryczną komponentów, wymaganą autonomię systemu, technologię baterii, zdolność przeciążeniową (surge) inwertera, monitoring i dostęp do danych BMS, możliwość przyszłej rozbudowy, dostępność serwisu, dokumentację i zgodność produktu, dostępność części zamiennych oraz warunki gwarancji.

Jeżeli obiekt ma działać niezawodnie przez lata, zakup zestawu powinien wynikać z analizy pracy systemu, a nie tylko z porównania cen urządzeń.

Podsumowanie: jak rozpoznać kompletny i dobrze dobrany system

Jakie elementy musi mieć system gotowy do niezawodnej pracy

Kompletny system wyspowy obejmuje moduły PV, regulator ładowania, magazyn energii, inwerter off-grid, zabezpieczenia DC i AC, konstrukcję montażową, okablowanie oraz monitoring. O kompletności nie decyduje jednak sama obecność tych urządzeń, lecz ich zgodność parametryczna i poprawna integracja. To właśnie ona przesądza, czy energia produkowana przez panele fotowoltaiczne będzie dostępna wtedy, gdy obiekt jej potrzebuje.

Jakie pytania zadać przed wdrożeniem instalacji

Przed wdrożeniem warto ustalić, ile energii obiekt zużywa w cyklu dobowym i sezonowym, jak długo ma działać bez słońca, które odbiory są krytyczne, czy planowana jest rozbudowa i jakie warunki środowiskowe będą wpływać na pracę urządzeń. Dopiero na tej podstawie można ocenić, czy dany zestaw fotowoltaiczny off-grid będzie rzeczywiście dopasowany do zastosowania, a nie tylko poprawny katalogowo.

Dla inwestora i integratora najważniejsze jest więc jedno: system wyspowy powinien być projektowany od strony obciążenia, autonomii i ryzyka operacyjnego. Jeżeli te trzy obszary są dobrze policzone, zestaw ma szansę pracować stabilnie i ekonomicznie także poza zasięgiem sieci.

FAQ

Źródła:

https://eur-lex.europa.eu/eli/reg/2023/1542/oj

https://eur-lex.europa.eu/eli/dir/2014/30/oj

https://eur-lex.europa.eu/eli/dir/2014/35/oj

https://www.biznes.gov.pl/pl/portal/ou287
