Schemat instalacji fotowoltaicznej off grid – kluczowe elementy

Schemat instalacji fotowoltaicznej off grid to punkt wyjścia do zaprojektowania systemu, który ma działać bez podłączenia do sieci elektroenergetycznej. W praktyce nie chodzi wyłącznie o sam rysunek połączeń. Taki schemat pokazuje logikę pracy całego układu: skąd pochodzi energia, gdzie jest magazynowana, w jaki sposób zasila odbiorniki i jak cały system jest chroniony przed przeciążeniem, zwarciem, przepięciem czy zbyt głębokim rozładowaniem akumulatorów.

Dla firm wykonawczych, integratorów, zarządców obiektów i inwestorów technicznych instalacja off-grid oznacza konieczność myślenia systemowego. Każdy błąd w projekcie przekłada się bezpośrednio na ciągłość zasilania. Jeżeli moc paneli jest zbyt mała, magazyn energii będzie permanentnie niedoładowany. Jeżeli bank akumulatorów jest źle dobrany, wzrośnie liczba głębokich cykli i skróci się żywotność baterii. Jeżeli falownik wyspowy nie ma odpowiedniej zdolności przeciążeniowej, system zacznie się wyłączać przy rozruchu pomp, sprężarek lub elektronarzędzi. Właśnie dlatego schemat instalacji fotowoltaicznej off grid powinien być czytany jako dokument operacyjny, a nie wyłącznie elektryczny.

Czym jest instalacja off-grid i kiedy jej schemat ma znaczenie

Na czym polega system fotowoltaiczny off-grid

Instalacja off-grid, określana też jako instalacja wyspowa albo system autonomiczny PV, pracuje bez połączenia z publiczną siecią energetyczną. Energia produkowana przez moduły PV trafia do regulatora ładowania, następnie do akumulatorów, a później do odbiorów zasilanych prądem stałym albo przez falownik zmieniający prąd stały na zmienny. W uproszczeniu oznacza to, że obiekt musi samodzielnie wytwarzać i magazynować energię, ponieważ nie może pobrać brakującej mocy z sieci i nie ma gdzie oddać nadwyżek energii.

To rozróżnienie ma duże znaczenie praktyczne. W systemie okresowym, na przykład w domkach letniskowych, stacjach monitoringu czy małej telemetrii, dopuszczalne są pewne ograniczenia zimą lub przy długotrwałym zachmurzeniu. W systemie całorocznym, który ma zasilać budynek techniczny, urządzenia automatyki, obiekt rolny albo zaplecze terenowe, margines błędu jest dużo mniejszy. Taki układ musi uwzględniać sezonowość produkcji, profil obciążenia i realny czas autonomii.

Kiedy schemat instalacji fotowoltaicznej off grid jest kluczowy dla projektu

Poprawny schemat ma znaczenie zawsze, ale szczególnie istotny staje się tam, gdzie brak zasilania oznacza przestój urządzeń lub utratę funkcji krytycznych. Dotyczy to obiektów bez dostępu do sieci, infrastruktury terenowej, małych instalacji komercyjnych, gospodarstw rolnych, stacji pomiarowych i systemów mobilnych. W takich zastosowaniach instalacja off-grid opiera się na dobrze policzonym bilansie energii i przewidywalnym zachowaniu całej instalacji w różnych warunkach pracy.

W rzeczywistości sam montaż paneli fotowoltaicznych nie rozwiązuje problemu niezależności energetycznej. Kluczowy punkt to odpowiedni dobór wszystkich elementów instalacji: modułów, regulatora ładowania, baterii, falownika, zabezpieczeń i przewodów. Schemat podłączenia musi odpowiadać rzeczywistym warunkom pracy obiektu, a nie wyłącznie katalogowym parametrom urządzeń.

Off-grid a instalacja on-grid i hybrydowa – najważniejsze różnice

Instalacja on-grid współpracuje z siecią elektroenergetyczną, więc nie wymaga magazynu energii jako podstawy działania. Produkcja z PV może być na bieżąco zużywana, a nadwyżka przekazywana do sieci. Z kolei układ hybrydowy łączy kilka funkcji: może współpracować z siecią, zasilać odbiorniki awaryjne i magazynować energię. Natomiast off-grid działa całkowicie niezależnie od sieci energetycznej i dlatego wymaga innej architektury.

To oznacza również inne wymagania wobec falownika i całego systemu sterowania. W instalacji wyspowej falownik musi sam wytworzyć stabilne napięcie i częstotliwość po stronie AC. Nie ma też wsparcia ze strony sieci przy chwilowych skokach obciążenia. Dlatego porównanie on-grid i off-grid nie powinno sprowadzać się wyłącznie do kwestii rachunków za prąd. W systemie wyspowym najważniejsze są niezawodność, dostępność energii i bezpieczeństwo pracy.

Schemat instalacji fotowoltaicznej off grid – podstawowy układ

Jakie elementy zawiera typowy schemat instalacji wyspowej

Typowy schemat instalacji fotowoltaicznej off grid obejmuje moduły PV, zabezpieczenia DC, regulator ładowania MPPT lub PWM, bank akumulatorów, zabezpieczenia po stronie baterii, falownik off-grid oraz odbiory AC lub DC. W bardziej rozbudowanej konfiguracji dochodzą elementy pomiarowe, rozdzielnica DC, rozdzielnica AC, system monitoringu, automatyka priorytetów odbiorów i źródło rezerwowe, na przykład agregat.

Kolejność połączeń nie jest przypadkowa. Moduły dostarczają energię w postaci prądu stałego, regulator ładowania kontroluje parametry ładowania akumulatora, a falownik zasila odbiornik prądem zmiennym. Jeżeli część obciążeń pracuje bezpośrednio na DC, można ograniczyć straty energii związane z konwersją. Z drugiej strony takie rozwiązanie wymaga większej dyscypliny projektowej przy doborze napięcia systemowego, zabezpieczeń i przewodów.

Standardowa ścieżka połączeń na schemacie

Podstawowa sekwencja przepływu instalacji widoczna na każdym poprawnym schemacie przyjmuje ustalony układ: PV string → rozłącznik izolacyjny DC → regulator MPPT → bezpiecznik lub rozłącznik akumulatorowy → bank akumulatorów z modułem BMS → falownik → rozdzielnica prądu zmiennego → końcowe odbiory energii.

Ochronnik przepięciowy SPD DC nie jest tutaj elementem głównego toru przepływu energii, lecz urządzeniem montowanym równolegle na szynie DC – najczęściej za rozłącznikiem izolacyjnym, przed regulatorem MPPT. W poprawnym schemacie SPD występuje jako odgałęzienie do uziemienia i ochrony, a nie jako ogniwo szeregowe w łańcuchu mocy.

Interpretacja symboli używanych na schemacie instalacji

W części objaśnienia oznaczeń graficznych rozróżnia się znaczenie symbolu rozłącznika prądu stałego oraz oznaczenia biegunowości akumulatorów, które pozwalają uniknąć błędnego podłączenia polaryzacji. Określa się również miejsca montażu bezpieczników i wyłączników nadprądowych, gdzie jedne z tych elementów stosuje się po stronie baterii, a drugie na obwodach paneli lub po stronie falownika. Dodatkowo na schemacie stosuje się różne typy linii lub oznaczenia strefowe, aby wizualnie oddzielić fragment instalacji prądu stałego oraz zmiennego.

Jak przebiega przepływ energii w układzie off-grid

W dzień energia z modułów trafia przede wszystkim do odbiorów bieżących i do ładowania magazynu energii. Jeżeli produkcja PV jest wyższa niż aktualne zużycie energii, nadwyżka magazynowana jest w akumulatorze. W nocy lub przy niskim nasłonecznieniu źródłem energii staje się akumulator, a dostępna moc zależy od jego pojemności, stanu naładowania i parametrów falownika.

Ten mechanizm wydaje się prosty, ale w praktyce decyduje o wydajności całego systemu. Jeżeli poziom naładowania baterii spadnie poniżej dopuszczalnego progu, falownik może odłączyć część odbiorów albo cały obwód, aby chronić akumulator. Z tego powodu działanie instalacji off-grid należy analizować w trzech scenariuszach: praca dzienna przy wysokiej produkcji, praca nocna oparta na baterii oraz okres przejściowy, gdy produkcja jest niestabilna, a obciążenie zmienne.

Gdzie w schemacie umieszcza się zabezpieczenia i rozłączniki

Zabezpieczenia instalacji fotowoltaicznej powinny być przewidziane zarówno po stronie prądu stałego, jak i po stronie AC. Po stronie DC stosuje się rozłączniki izolacyjne, bezpieczniki lub wyłączniki nadprądowe odpowiednie do pracy z prądem stałym, ochronę przepięciową oraz właściwie dobrane złącza i przekroje przewodów. Po stronie baterii konieczna jest ochrona przed zwarciem i nadmiernym prądem, ponieważ przy niskim napięciu systemowym mogą występować bardzo wysokie prądy robocze.

Po stronie AC schemat obejmuje zwykle zabezpieczenia nadprądowe, różnicowoprądowe tam, gdzie są wymagane i technicznie uzasadnione, rozłączniki oraz ochronę przepięciową. W obiektach zewnętrznych i instalacjach narażonych na wyładowania atmosferyczne prawidłowe uziemienie oraz koordynacja SPD mają duże znaczenie dla bezpieczeństwa i efektywności pracy.

Czy każdy schemat off-grid musi zawierać magazyn energii?

W klasycznym systemie wyspowym akumulator albo inny magazyn energii jest elementem systemu off-grid praktycznie niezbędnym. To on stabilizuje pracę układu, przejmuje nadwyżki energii i umożliwia zasilanie odbiorów wtedy, gdy produkcja PV spada. Bez niego instalacja nie zapewnia ciągłości zasilania.

Istnieją wprawdzie układy dzienne, które zasilają wybrane odbiorniki bezpośrednio z PV, ale mają one bardzo ograniczone zastosowanie. Sprawdzają się tam, gdzie dopuszczalna jest praca wyłącznie przy odpowiednim nasłonecznieniu i gdzie nie występuje potrzeba stabilnego zasilania po zmroku. W zastosowaniach profesjonalnych takie rozwiązanie rzadko zastępuje pełną instalację off-grid.

Kluczowe komponenty systemu i ich wpływ na działanie

Moduły PV – moc, napięcie i układ stringów

Dobór modułów zaczyna się od zapotrzebowania energetycznego i napięcia roboczego kontrolera ładowania. Liczba paneli fotowoltaicznych, sposób ich łączenia i zakres napięć muszą być zgodne z parametrami regulatora MPPT oraz warunkami temperaturowymi. To ważne, ponieważ napięcie obwodu otwartego rośnie przy niskiej temperaturze, a błędny dobór może prowadzić do przekroczenia dopuszczalnych parametrów urządzenia.

Dla systemów pracujących przez cały rok w Europie Środkowej trzeba uwzględnić bardzo nierównomierną produkcję sezonową. Letni uzysk nie może być jedyną podstawą projektową. Właśnie dlatego moc instalacji często dobiera się z uwzględnieniem najtrudniejszych miesięcy, a nie średniej rocznej.

Regulator ładowania MPPT czy PWM – kiedy które rozwiązanie

W większości profesjonalnych realizacji lepszym wyborem jest MPPT. Taki regulator ładowania skuteczniej wykorzystuje energię z modułów przy zmiennym nasłonecznieniu i umożliwia bardziej elastyczny dobór napięć stringów. Ma to znaczenie szczególnie wtedy, gdy system ma większą moc instalacji, dłuższe odcinki przewodów albo pracuje całorocznie.

PWM pozostaje rozwiązaniem prostszym i tańszym, ale jego zastosowanie ogranicza się głównie do małych, nieskomplikowanych układów. Przy bardziej wymagających obciążeniach i większej skali systemu różnica w sprawności oraz elastyczności konfiguracji zwykle przemawia na korzyść MPPT.

Akumulatory do fotowoltaiki off-grid – litowe czy kwasowo-ołowiowe

Wybór technologii baterii wpływa na koszt, sposób eksploatacji i bezpieczeństwo całej instalacji. Akumulator litowo-jonowy lub litowo-żelazowo-fosforanowy zwykle oferuje większą użyteczną pojemność, wyższą sprawność, lepszą tolerancję pracy cyklicznej i mniejsze wymagania serwisowe. Z drugiej strony wymaga kompatybilnego BMS i poprawnej integracji z falownikiem oraz układem ładowania.

Moduł BMS komunikuje się z urządzeniami sterującymi ładowaniem oraz falownikiem, regulując proces ładowania i rozładowania ogniw litowych z uwzględnieniem dopuszczalnych zakresów temperatur pracy podczas ładowania. Przy tworzeniu długich ciągów połączonych szeregowo często występują problemy z wyrównywaniem napięcia poszczególnych ogniw. Zabrania się łączenia w jednym zestawie zużytych oraz nowych akumulatorów lub ogniw o różnej chemii, ponieważ prowadzi to do nierównomiernego rozładowania i przyspieszonego zużycia całego banku. Miejsce montażu magazynu energii wpływa na rozkład temperatur wewnątrz pomieszczenia, bezpieczeństwo czynności serwisowych oraz długość żywotności eksploatacyjnej baterii. Ostateczny wybór pojemności uwzględnia również zależność między dopuszczalną głębokością rozładowania a maksymalną liczbą dostępnych cykli pracy danego typu akumulatora.

Baterie kwasowo-ołowiowe nadal są stosowane, szczególnie tam, gdzie liczy się niski koszt wejścia lub sezonowy charakter pracy. Trzeba jednak uwzględnić mniejszą dopuszczalną głębokość rozładowania, większą wrażliwość na temperaturę i konieczność zapewnienia odpowiednich warunków wentylacji. Jeżeli instalacja ma być intensywnie eksploatowana, częste cykle ładowania zwykle szybciej ujawniają ograniczenia tej technologii.

Falownik wyspowy – jak dobrać moc i zdolność przeciążeniową

Falownik powinien być dobierany nie tylko do sumy mocy odbiorników, lecz także do ich charakteru pracy. Pompy, sprężarki, wentylatory, elektronarzędzia czy urządzenia z silnikami indukcyjnymi mają znacznie wyższy pobór mocy przy rozruchu. Jeżeli inwerter nie ma wystarczającej rezerwy, system będzie odłączał obciążenie mimo pozornie poprawnej mocy znamionowej.

W praktyce równie ważna jest jakość napięcia wyjściowego, czas reakcji na zmiany obciążenia i współpraca z magazynem energii. W instalacjach profesjonalnych błędy doboru falownika należą do najczęstszych przyczyn problemów eksploatacyjnych.

Jak dobrać parametry instalacji do zapotrzebowania energetycznego

Bilans energetyczny odbiorów jako punkt startowy projektu

Każda instalacja fotowoltaiczna off-grid powinna zaczynać się od bilansu energetycznego. Należy określić dobowe zużycie energii w kWh, profil obciążenia godzinowego, moc chwilową, urządzenia krytyczne oraz różnice między sezonami. Dla obiektów technicznych i komercyjnych istotne jest też określenie, które odbiorniki muszą pracować zawsze, a które można czasowo ograniczać.

Dopiero na tej podstawie można dobrać magazyn energii, moc paneli i parametry falownika. Projektowanie od strony dostępnej powierzchni dachu albo od przypadkowego zestawu komponentów zwykle prowadzi do strat energii, ograniczonej autonomii i problemów z eksploatacją.

Jak obliczyć pojemność akumulatora w systemie off-grid?

Ostrzeżenie: pojemność nominalna akumulatora wyrażona w kWh nigdy nie jest równa dostępnej pojemności użytecznej, wartość użytkowa zależy ściśle od dopuszczalnej głębokości rozładowania danego typu ogniw.

Pojemność akumulatora dobiera się na podstawie dziennego zużycia energii, założonej liczby dni autonomii, dopuszczalnej głębokości rozładowania i strat systemowych. Przykładowy obliczeniowy przykład wymiarowania instalacji: dobowe obciążenie wynosi 5 kWh, wymagana autonomia 2 dni, łączne straty konwersji falownika oraz procesu ładowania wynoszą 15%, dopuszczalna użyteczna DoD dla akumulatorów LiFePO4 mieści się w przedziale 80–90%, dla baterii kwasowo-ołowiowych 40–50%. Potrzebna użyteczna pojemność magazynu = (5 kWh × 2 dni) ÷ (1 – 0,15) ≈ 11,76 kWh. Nominalna pojemność baterii LiFePO4: 11,76 ÷ 0,85 ≈ 13,84 kWh; nominalna pojemność baterii ołowiowej: 11,76 ÷ 0,45 ≈ 26,13 kWh.

Zapotrzebowana moc modułów PV różni się znacząco w zależności od pory roku: w okresie letnim wystarczy niewielka moc panelowa do pokrycia dziennego zapotrzebowania oraz stopniowego uzupełniania strat magazynu, natomiast w warunkach zimowych wymagane jest znacznie większa zainstalowana moc PV, wynikające z obniżonego dziennego nasłonecznienia oraz krótszego czasu świecenia słońca.

Niedowymiarowanie baterii skutkuje częstymi głębokimi cyklami i spadkiem żywotności. Przewymiarowanie z kolei zwiększa koszt inwestycji i może pogorszyć ekonomikę projektu. Dlatego dobór powinien uwzględniać rzeczywisty profil pracy, a nie jedynie teoretyczne maksimum.

Jak dobrać moc paneli do magazynu energii i obciążenia

Generator PV musi jednocześnie zasilać odbiorniki i ładować magazyn energii. Jeżeli moc paneli jest zbyt mała względem pojemności baterii i obciążenia, akumulator będzie długo pozostawał w stanie niedoładowania. To szczególnie ryzykowne zimą, kiedy uzysk w Europie Środkowej spada wielokrotnie względem miesięcy letnich.

Z tego powodu moc paneli dobiera się nie tylko do średniego zużycia energii, ale też do najgorszych warunków sezonowych i oczekiwanej niezależności. W obiektach krytycznych często stosuje się dodatkowe źródło energii w postaci agregatu, ponieważ pełne pokrycie zimowych niedoborów wyłącznie przez PV i duży magazyn energii bywa ekonomicznie nieuzasadnione.

Warunki zimowe jako główne ograniczenie projektu off-grid

Można podzielić konstrukcje instalacji na trzy grupy według zakresu eksploatacji: systemy przeznaczone wyłącznie do pracy letniej, instalacje na okres przejściowy (wiosną i jesienią) oraz układy całoroczne z zasilaniem odbiorników krytycznych. Dla instalacji projektowanych pod maksymalizację produkcji w zimie zaleca się ustawienie większego kąta nachylenia konstrukcji montażowej paneli fotowoltaicznych. Okres grudzień-styczeń charakteryzuje się najniższymi wartościami uzysku energii z modułów PV, dlatego należy zmniejszać projektowe założenia dotyczące dziennej produkcji w tych miesiącach. W instalacjach z obowiązkiem nieprzerwanej pracy urządzeń kluczowych niezbędne jest doposażenie układu w agregat prądotwórczy jako rezerwę energii. W wielu przypadkach całkowite zapewnienie pełnej zimowej autonomii wyłącznie za pomocą paneli PV i powiększonego magazynu akumulatorów staje się nieracjonalne pod względem ekonomicznym, gdy koszty rozbudowy komponentów przewyższają wydatki związane z eksploatacją jednostki spalinowej.

Napięcie systemowe 12 V, 24 V czy 48 V – co wybrać

Im wyższe napięcie systemowe, tym niższe prądy przy tej samej mocy, a więc mniejsze spadki napięcia i łatwiejszy dobór przewodów. Dlatego 12 V stosuje się zwykle w najmniejszych układach, 24 V w średnich, a 48 V w bardziej wymagających systemach profesjonalnych.

W praktyce większa instalacja off-grid bardzo szybko ujawnia ograniczenia niskiego napięcia po stronie baterii. Przy rosnącej mocy rosną też prądy, co komplikuje montaż, zwiększa wymagania wobec zabezpieczeń i podnosi ryzyko przegrzewania połączeń. Dlatego dla bardziej rozbudowanej instalacji 48 V jest często rozwiązaniem racjonalnym.

Typowe konfiguracje instalacji off-grid w praktyce

Mały system autonomiczny do obiektów sezonowych

Prosty schemat instalacji sprawdza się tam, gdzie odbiorniki są niewielkie, a profil pracy ograniczony. Dotyczy to monitoringu, oświetlenia, urządzeń telemetrii czy domkach letniskowych użytkowanych głównie latem. W takim przypadku akumulator i moc PV są dobierane oszczędnie, a użytkownik akceptuje sezonowe ograniczenia.

To rozwiązanie ma sens, gdy priorytetem jest niski koszt i podstawowa funkcjonalność. Trzeba jednak jasno określić granice systemu. Jeżeli z czasem pojawią się dodatkowe odbiorniki, prosty układ może przestać wystarczać.

Całoroczna instalacja wyspowa dla budynku lub zaplecza technicznego

Całoroczna fotowoltaika off-grid wymaga znacznie większej dyscypliny projektowej. Potrzebny jest większy magazyn energii, wydajny MPPT, odpowiednio dobrany falownik, przemyślany układ zabezpieczeń i monitoring parametrów pracy. Taki system powinien też uwzględniać możliwość sterowania obciążeniem i priorytetyzacji odbiorów.

W szczególności należy analizować warunki zimowe, kiedy długie okresy niskiej produkcji są realnym ograniczeniem. Jeżeli obiekt ma pracować bez przerw, sam schemat połączenia z siecią nie istnieje, więc cała odpowiedzialność za stabilność zasilania spoczywa na właściwym doborze komponentów i procedurze eksploatacji.

Układ off-grid z agregatem jako źródłem rezerwowym

W praktyce wiele systemów wyspowych wykorzystuje agregat jako awaryjny komponent wspierający.

Projekt instalacji określa trzy możliwe tryby pracy agregatu: bezpośrednie zasilanie podłączonych odbiorników energii, ładowanie banku akumulatorów za pośrednictwem wbudowanego modułu ładowarki falownikowej oraz automatyczne uruchomienie jednostki spalinowej w momencie spadku stanu naładowania baterii poniżej ustawionego progu SoC.

Podczas opracowania konfiguracji trzeba ustalić sposób przełączania źródła zasilania – ręczny lub automatyczny transfer energii, maksymalny czas pracy agregatu na jednym tankowaniu paliwa, wymaganą moc urządzenia pozwalającą jednocześnie ładować akumulatory i zasilać bieżące obciążenia oraz zgodność parametrów jakości generowanego napięcia z wymaganiami konstrukcyjnymi falownika-ładowarki.

Niektóre konfiguracje instalacji wymagają zastosowania specjalistycznego falownika hybrydowego lub wyspowego z wbudowaną ładowarką do poprawnej synchronizacji pracy agregatu z pozostałymi elementami systemu fotowoltaicznego. Uruchamia się on przy niskim stanie baterii, dużym obciążeniu albo długotrwałym niedoborze energii z PV. Taki układ zwiększa niezawodność całej instalacji i pozwala ograniczyć przewymiarowanie magazynu energii. To rozwiązanie jest częste w infrastrukturze krytycznej, telekomunikacji, obiektach terenowych i zastosowaniach rolnych. Celem nie jest wtedy pełna samowystarczalność solarna, ale stabilna praca przy racjonalnym koszcie.

Czy instalacja off-grid sprawdzi się w firmie lub gospodarstwie rolnym?

Tak, ale zwykle nie jako uniwersalne zasilanie całego zakładu. Off-grid najlepiej sprawdza się w wydzielonych procesach, oddalonych obiektach pomocniczych, systemach monitoringu, pompowniach, urządzeniach terenowych lub lokalizacjach bez dostępu do sieci. W gospodarstwie rolnym może zasilać na przykład wybrane budynki, automatykę, oświetlenie, monitoring lub systemy pomocnicze.

Jeżeli obiekt ma wysokie i zmienne zużycie energii, duże moce rozruchowe oraz niską tolerancję na przerwy, trzeba dokładnie porównać off-grid, system hybrydowy i klasyczne podłączenie do sieci. Sama niezależność energetyczna nie wystarczy jako kryterium decyzji.

Zgodnie z informacjami publikowanymi przez Urząd Regulacji Energetyki (URE), instalacje pracujące poza publiczną siecią elektroenergetyczną nie są traktowane w taki sam sposób jak systemy współpracujące z siecią. Jeżeli system off-grid nie ma fizycznego połączenia z publiczną siecią elektroenergetyczną, zwykle nie przechodzi standardowej procedury przyłączeniowej do sieci. Wymagania formalne należy jednak każdorazowo ocenić dla konkretnego obiektu i zakresu prac.

Najczęstsze błędy projektowe i eksploatacyjne

Niedoszacowanie zużycia energii i mocy szczytowej

To najczęstszy błąd. Bilans oparty wyłącznie na mocach znamionowych odbiorników nie pokazuje rzeczywistej pracy obiektu. Pomijane są rozruchy, pobór nocny, straty na konwersji oraz okresy jednoczesnej pracy kilku urządzeń. Skutek jest przewidywalny: wyłączenia falownika, szybkie rozładowanie baterii i chroniczny niedobór energii.

Zbyt mały bank akumulatorów lub niewłaściwa technologia baterii

Za mały magazyn energii oznacza częste głębokie rozładowania, szybszą degradację i spadek dostępności zasilania. Równie problematyczny jest dobór technologii nieodpowiadającej profilowi pracy. Bateria kwasowo-ołowiowa w obiekcie o codziennym intensywnym cyklu może okazać się pozorną oszczędnością, ponieważ skrócona żywotność szybko zwiększa koszty.

Błędy w okablowaniu, zabezpieczeniach i spadkach napięcia

Po stronie baterii oraz na stronie prądu stałego wysokie prądy szybko obnażają słaby projekt. Zbyt mały przekrój przewodów, nadmierna długość tras, niewłaściwe złącza MC4, źle rozmieszczone bezpieczniki lub brak odpowiednich zabezpieczeń powodują straty energii, przegrzewanie i niestabilną pracę. W instalacji off-grid takie błędy mają zwykle większe konsekwencje niż w układach współpracujących z siecią.

Jakie są najczęstsze problemy w eksploatacji instalacji off-grid?

Najczęściej pojawiają się spadek pojemności baterii, niedobory zimowe, wyłączenia falownika przy obciążeniach indukcyjnych, błędy ładowania i przyspieszona degradacja komponentów w trudnych warunkach środowiskowych. Dlatego monitoring, okresowe przeglądy i kontrola parametrów ładowania są elementem normalnej eksploatacji, a nie dodatkiem.

Bezpieczeństwo, normy i wymagania techniczne

Ochrona przeciwporażeniowa i przeciwprzepięciowa w systemach PV poza siecią

System off-grid powinien być projektowany zgodnie z obowiązującymi wymaganiami technicznymi, zasadami doboru zabezpieczeń i wymogami ochrony przeciwporażeniowej. Europejskie wytyczne normalizacyjne opracowywane w ramach CENELEC podkreślają znaczenie prawidłowego uziemienia, separacji obwodów DC i AC, ochrony przeciwprzepięciowej oraz koordynacji zabezpieczeń w instalacjach fotowoltaicznych. Ważne są poprawne uziemienie, separacja obwodów DC i AC, dobór SPD oraz właściwa koordynacja całej ochrony. W instalacjach zewnętrznych i na terenach otwartych zagrożenie przepięciami jest szczególnie istotne.

Jakie zabezpieczenia powinny znaleźć się w schemacie instalacji off-grid

W schemacie powinny znaleźć się zabezpieczenia modułów, regulatora, akumulatora i falownika. Obejmuje to rozdzielnicę DC, ochronę baterii, rozłączniki serwisowe, zabezpieczenia nadprądowe i przepięciowe oraz odpowiednio opisane punkty odłączenia. Zakres ochrony zależy od mocy, napięcia systemowego, długości przewodów i warunków montażowych, ale pomijanie tych elementów jest jedną z głównych przyczyn awarii.

Zabezpieczenia po stronie AC dobiera się uwzględniając topologię konstrukcyjną falownika, sposób połączenia przewodu neutralnego z uziemieniem, zalecenia producenta urządzenia oraz zaprojektowany schemat uziemienia instalacji. Zastosowanie wyłączników różnicowoprądowych nie stanowi standardowego wymogu dla każdej instalacji wyspowej, ich montaż trzeba dopasować do konstrukcji falownika oraz przyjętej koncepcji ochrony całego układu elektrycznego. Dodatkowo przenoszenie zasad projektowania rozdzielnic stosowanych w instalacjach podłączonych do sieci publicznej bezpośrednio do systemu wyspowego może spowalniać pracę zabezpieczeń lub tworzyć potencjalne zagrożenie bezpieczeństwa użytkowania.

Warunki montażowe, wentylacja i bezpieczeństwo magazynu energii

Magazyn energii musi pracować w warunkach zgodnych z wymaganiami producenta i dokumentacją projektową. Znaczenie mają temperatura, wilgotność, wentylacja i sposób zabudowy. Przy bateriach litowych kluczowa jest współpraca z BMS, natomiast przy bateriach ołowiowych trzeba dodatkowo uwzględnić ryzyko gazowania i wymagania dla pomieszczeń technicznych.

W tym miejscu pojawia się też często pytanie, czy off-grid jest legalny w Polsce. Co do zasady tak, instalacja wyspowa może być stosowana, o ile jest wykonana zgodnie z przepisami budowlanymi, zasadami bezpieczeństwa i wymaganiami technicznymi właściwymi dla danego obiektu. Jeżeli jednak system ma jakiekolwiek połączenie z instalacją budynku lub współpracuje z innymi źródłami, konieczna jest szczególnie uważna analiza projektu i wymagań formalnych.

Monitoring, rozbudowa i optymalizacja pracy systemu

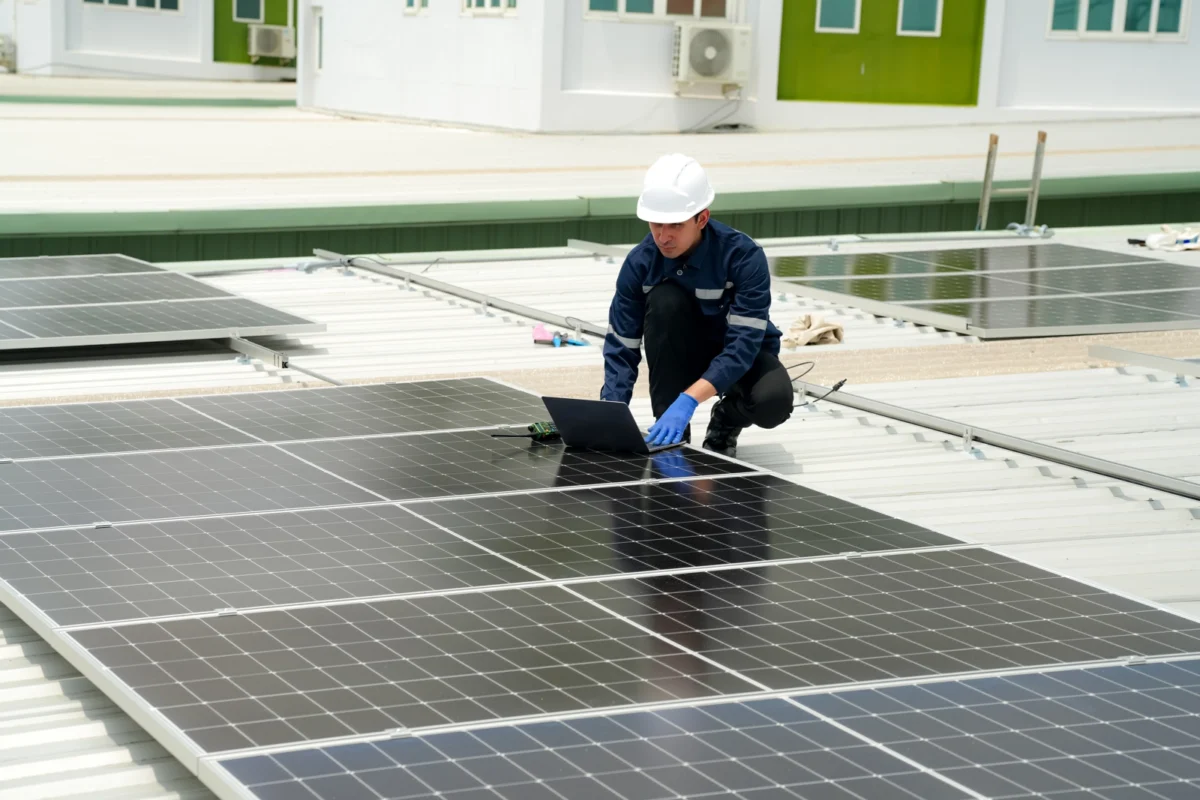

Jak monitorować produkcję, stan baterii i zużycie energii

Dane z regulatora, falownika i układu pomiarowego pozwalają ocenić, czy system pracuje zgodnie z założeniami. Monitoring pokazuje produkcję, napięcia, prądy, temperatury, stan naładowania baterii i historię przeciążeń. Dla operatora technicznego to podstawa diagnostyki.

Skalowalność systemu – kiedy przewidzieć rozbudowę

Rozbudowa powinna być przewidziana już na etapie koncepcji. Dotyczy to mocy PV, pojemności baterii, mocy falownika i rezerwy miejsca w rozdzielnicach. Najwięcej problemów pojawia się wtedy, gdy do istniejącego systemu próbuje się dołożyć nowe baterie o innej chemii albo innym stopniu zużycia.

Optymalizacja autokonsumpcji i priorytetyzacja odbiorów

W systemie bez sieci zarządzanie energią oznacza przede wszystkim sterowanie obciążeniem. Odbiorniki krytyczne powinny mieć priorytet, a urządzenia mniej ważne mogą działać tylko przy odpowiednim stanie baterii lub wysokiej produkcji PV. Dzięki temu można ograniczyć ryzyko awaryjnego odłączenia całego obiektu.

Czy schemat instalacji można łatwo rozbudować o kolejne komponenty?

Tak, ale tylko wtedy, gdy pierwotny projekt uwzględnia kompatybilność napięć, parametry ładowania, możliwości falownika i odpowiedni zapas w zabezpieczeniach. Sama fizyczna możliwość podłączyć dodatkowy komponent nie oznacza jeszcze, że system będzie działał stabilnie.

Jak czytać i oceniać gotowy schemat instalacji off-grid przed wdrożeniem

Na które oznaczenia i parametry zwrócić uwagę

Weryfikując schemat, należy sprawdzić napięcia robocze, prądy znamionowe, moce urządzeń, przekroje przewodów, typy zabezpieczeń, kierunki połączeń i sposób wydzielenia obwodów AC oraz DC. Istotne są również miejsca rozłączenia serwisowego, ochrona przepięciowa i sposób połączenia magazynu energii z falownikiem.

Lista niepokojących sygnałów błędów konstrukcyjnych na schemacie instalacji

Podczas sprawdzania dokumentacji projektowej za sygnały nieprawidłowego wykonania projektu uznaje się: brak zabezpieczenia bezpiecznikowego po stronie akumulatorów, pominięcie rozłącznika izolacyjnego po stronie paneli PV, brak zamontowanego ochronnika SPD mimo zewnętrznego montażu całego zestawu modułów fotowoltaicznych, brak rozłącznika do obsługi serwisowej instalacji oraz brak podanych wartości przekroju przewodu i dopuszczalnego prądu znamionowego dla wszystkich tras kablowych instalacji.

Jak rozpoznać, czy schemat odpowiada rzeczywistemu profilowi pracy obiektu

Sam rysunek nie wystarczy. Schemat instalacji fotowoltaicznej musi być powiązany z bilansem energii, scenariuszami eksploatacji i rezerwą projektową. Jeżeli dokumentacja nie pokazuje, jak system ma działać zimą, przy niskim stanie baterii albo przy rozruchu odbiorników o dużej mocy chwilowej, to znaczy, że analiza jest niepełna.

Kiedy potrzebna jest weryfikacja projektu przez doświadczonego projektanta

Im większa moc systemu, im bardziej rozbudowane zabezpieczenia i im bardziej krytyczne odbiorniki, tym większe znaczenie ma niezależna weryfikacja projektu. W zastosowaniach komercyjnych i infrastrukturalnych błąd nie oznacza tylko niższej produkcji. Oznacza ryzyko przestoju, utraty funkcji obiektu i wzrostu kosztów operacyjnych.

W praktyce warto też odpowiedzieć sobie na pytanie, co jest potrzebne do fotowoltaiki off-grid. Niezbędne są moduły PV, regulator ładowania, akumulator lub magazyn energii, falownik wyspowy, odpowiednie zabezpieczenia, poprawny montaż i dobrze wykonany bilans energetyczny. Bez tych elementów system nie będzie pracował stabilnie. Trzeba też pamiętać o ograniczeniach: jakie są wady instalacji off-grid? Najważniejsze to wysoki koszt magazynowania energii, zależność od warunków pogodowych, niższa opłacalność przy dużych obciążeniach i większa odpowiedzialność za serwis oraz eksploatację.

W kontekście formalnym często pojawia się jeszcze pytanie, ile można mieć paneli fotowoltaicznych bez pozwolenia. Nie ma jednej odpowiedzi oderwanej od miejsca montażu, rodzaju obiektu, konstrukcji wsporczej i zakresu robót budowlanych. W projektach profesjonalnych należy każdorazowo sprawdzić aktualne przepisy budowlane oraz wymagania lokalne, zamiast opierać decyzję wyłącznie na liczbie modułów.
