Stabilizacja napięcia przez inwerter w fotowoltaice: Stabilizator OSD

Stabilizacja napięcia przez inwerter stała się jednym z kluczowych zagadnień w projektowaniu i eksploatacji instalacji fotowoltaicznych (falowniky fotowoltaiczne), zwłaszcza w segmencie komercyjnym i przemysłowym, gdzie regulator napięcia odgrywa znaczącą rolę w zapewnieniu stabilności i jakości energii. Wahania napięcia w punkcie przyłączenia potrafią wpływać nie tylko na uzysk energii, lecz także na ciągłość pracy procesów, jakość energii oraz spełnienie warunków przyłączenia OSD.

Problem narasta wraz z rosnącym nasyceniem fotowoltaiką w sieciach nN/SN, a także przy długich liniach przyłączeniowych i WLZ, gdzie typowe jest zjawisko wzrostu napięcia. Warto rozróżnić dwa kluczowe aspekty:

• Limit jakości napięcia (EN 50160): Napięcie w sieci może wynosić od 230 V do 253 V (+10% od 230 V), co jest dopuszczalne w kontekście jakości energii.

• Progi/czasy zadziałania zabezpieczeń falownika (grid code/OSD): Z kolei falowniki mają ustalone progi napięcia (np. 253 V) oraz czasy zadziałania zabezpieczeń, które mają na celu ochronę instalacji przed nadmiernym napięciem.

Dlaczego napięcie „ucieka” w instalacjach PV

W instalacjach fotowoltaicznych napięcie w sieci niskiego napięcia może się zmieniać w zależności od różnych czynników, takich jak długość linii przyłączeniowej, co wpływa na przekształcanie prądu stałego w instalacjach fotowoltaicznych oraz reakcję falowników w przypadku wzrostu napięcia w sieci. W tej części omówimy, jak wzrost napięcia na końcówkach linii oraz rola impedancji wpływają na stabilność instalacji PV i reakcję falowników.

Wzrost napięcia na końcówkach linii (voltage rise) i rola impedancji

W sieci niskiego napięcia napięcie w punkcie przyłączenia (PCC) nie jest „sztywne”. Zależy od obciążenia, generacji oraz impedancji toru zasilania między transformatorem a obiektem, co jest szczególnie ważne w kontekście prądu stałego w systemach PV z akumulatorami.

ΔU ≈ (R·P + X·Q) / U (uprośc. per‑phase). Absorpcja Q indukcyjna vs generacja Q pojemnościowa, aby uniknąć błędnej konfiguracji. Reguła kciuka: w sieciach nN o wysokim R/X napięcie dominuje P, więc Volt‑Watt (P(U)) bywa skuteczniejszy niż Volt‑Var. Gdy instalacja PV oddaje moc do sieci, prąd płynie „pod prąd” w kierunku transformatora, a na rezystancji i reaktancji linii pojawia się przyrost napięcia. Im dłuższy kabel, mniejszy przekrój, więcej połączeń i większa odległość od stacji SN/nN, tym większa impedancja, a więc i większy voltage rise.

Przykład obliczeniowy dla długiego WLZ:

Załóżmy, że długość WLZ wynosi 200 m, a przekrój przewodu to 10 mm². Estymacja rezystancji R przewodu wynosi 2 Ω/km, a reaktancji X 0,5 Ω/km. Instalacja PV eksportuje 10 kW mocy do sieci.

Obliczmy ΔU:

• R = 2 Ω/km * 0,2 km = 0,4 Ω

• X = 0,5 Ω/km * 0,2 km = 0,1 Ω

• P = 10 kW = 10,000 W

• Q = 0 (brak mocy biernej w tym przypadku)

ΔU ≈ (R·P + X·Q) / U

ΔU ≈ (0,4 Ω * 10,000 W + 0,1 Ω * 0) / 230 V

ΔU ≈ 4,000 / 230 V = 17.39 V

Zatem przy obciążeniu 10 kW na długim WLZ, napięcie na końcówkach linii wzrasta o około 17,39 V, co może spowodować przekroczenie progu nadnapięcia (np. 253 V). Dlatego falownik w takiej sytuacji może włączyć funkcję ograniczenia mocy (curtailment) lub wyłączyć się, aby zabezpieczyć instalację przed zbyt wysokim napięciem.

W obiektach handlowych i produkcyjnych typowy scenariusz wygląda tak: w słoneczne dni autokonsumpcja spada (np. przerwa technologiczna, weekend), eksport rośnie, napięcie w PCC podnosi się, po czym falowniki fotowoltaiczne zaczynają ograniczać moc (curtailment) albo wyłączają się przy przekroczeniu progów nadnapięciowych. Z punktu widzenia właściciela instalacji to wygląda jak „awaria falownika”, ale w rzeczywistości jest to reakcja na parametry sieci i wymagania grid code.

Asymetria faz i lokalne przeciążenia w sieciach nN

W sieciach nN duże znaczenie ma nierównomierne obciążenie faz. Jednofazowe odbiory, rozproszone przyłączenia i lokalne przeciążenia powodują rozjazd napięć fazowych. W praktyce oznacza to, że na jednej fazie falownik widzi zbyt wysokie napięcie w sieci, a na innej mieści się w normie. Dla instalacji trójfazowych problem potrafi się ujawnić nawet wtedy, gdy średnia wartość napięcia „wydaje się poprawna”.

Asymetria bywa też skutkiem błędów projektowych po stronie obiektu. Jeśli rozdział mocy falowników lub łańcuchów (stringów) na fazy jest nieoptymalny, albo jeśli w rozdzielnicy dominują jednofazowe odbiory na jednej fazie, lokalnie powstają warunki sprzyjające wzrostowi napięcia i wyłączeniom. To szczególnie istotne tam, gdzie są wrażliwe układy automatyki, napędy i zasilacze impulsowe, które same w sobie potrafią „zanieczyszczać” profil prądowy.

Skutki dla pracy urządzeń i procesów (B2B)

Wahania napięcia w zakładzie to nie tylko kwestia uzysku z PV. W przemyśle konsekwencje obejmują błędy falowników napędowych, nieoczekiwane restarty sterowników, wzrost strat i temperatur w transformatorach, a także problemy z UPS (przełączanie trybów, alarmy jakości energii). Sprężarki, urządzenia z dużymi rozruchami oraz linie technologiczne mogą reagować na odchyłki napięcia inaczej w zależności od chwilowego obciążenia, dlatego „problem wysokiego napięcia” potrafi być sezonowy i trudny do uchwycenia bez rejestratora jakości energii.

W modelu B2B stabilne napięcie oznacza też mniejsze ryzyko przestojów, reklamacji związanych z jakością zasilania i sporów o odpowiedzialność między integratorem, obiektem i OSD. Dlatego regulacja napięcia w sieci OSD i po stronie instalacji wewnętrznej powinna być traktowana jako element niezawodności, a nie wyłącznie zgodności formalnej.

Co mówią dane systemowe (PL/UE) i dlaczego to ma znaczenie dla PV

Po stronie operatorów widać przyspieszenie działań zwiększających „sterowalność” sieci. Z danych sektorowych wynika, że u części OSD zwiększenie wykorzystania elementów sterowania i automatycznej rekonfiguracji w sieciach SN osiągnęło 64,9% (stan na 15 grudnia 2021), co ma bezpośredni wpływ na jakość napięcia i możliwości przyłączania źródeł rozproszonych. Równolegle strategia rozwoju systemu przesyłowego zakłada większą rolę elektroniki energoelektronicznej, w tym falowników typu grid-forming oraz rynku usług systemowych, aby utrzymać stabilność napięciową i częstotliwościową przy rosnącym udziale OZE. Dla inwestorów i EPC oznacza to praktycznie tyle, że wymagania grid-support nie będą „luźniejsze”, a raczej coraz bardziej egzekwowane i monitorowane.

Stabilizacja napięcia przez inwerter: co realnie potrafi falownik

Falownik w systemie fotowoltaicznym stabilizuje napięcie, synchronizując się z siecią i kontrolując przepływy mocy czynnej i biernej, pełniąc funkcję automatycznego stabilizatora napięcia, który może wspierać stabilność sieci energetycznej w przypadku zasilania awaryjnego. Choć nie działa jak tradycyjny stabilizator, wykorzystuje metody takie jak regulacja mocy biernej i ograniczanie mocy czynnej, aby utrzymać napięcie w dopuszczalnych granicach. Poniżej omówimy, jak te mechanizmy działają oraz ich ograniczenia.

Czy inwerter może stabilizować napięcie w sieci?

Falownik podłączony do sieci nie jest klasycznym stabilizatorem napięcia ani transformatorem z podobciążeniową regulacją zaczepów (OLTC). W sieci on-grid inwerter synchronizuje się z istniejącym napięciem sieci i działa jako źródło prądu sterowane algorytmicznie. To oznacza, że nie „ustala” napięcia w PCC wprost, ale może na nie wpływać, zmieniając przepływy mocy czynnej i biernej. Falownik może wspierać napięcie lokalnie w ramach zapasu, ale nie może zagwarantowaćzgodności przy słabej linii lub dominacji innych źródeł.

W praktyce stabilizacja napięcia przez inwerter (falowniki fotowoltaiczne) sprowadza się do dwóch mechanizmów: sterowania mocą bierną (charakterystyka Q(U), czyli Volt-Var) oraz ograniczania mocy czynnej przy wzroście napięcia (charakterystyka P(U), czyli Volt-Watt), które wspierają funkcje regulatora napięcia i pomagają w zarządzaniu energią w instalacjach. Oba mechanizmy działają w ramach dopuszczonych przez warunki przyłączenia OSD oraz w ramach limitów prądowych falownika.

Regulacja napięcia Q(U) / Volt-Var (kompensacja mocy biernej)

Funkcja Volt-Var falownika PV polega na automatycznej zmianie mocy biernej w zależności od napięcia mierzonego w punkcie pomiaru (często na zaciskach falownika, czasem z uwzględnieniem zewnętrznego pomiaru w PCC). Gdy napięcie rośnie, falownik może pobierać moc bierną indukcyjną, co w wielu przypadkach pomaga „ściągnąć” napięcie w dół, ograniczając wahania i ryzyko przekroczeń. Nowoczesne rozwiązania w zakresie falowników, takie jak producent falowników słonecznych, oferują zaawansowane technologie regulacji napięcia, które są kluczowe w zapewnieniu stabilności sieci energetycznej.

Kluczowy punkt to zależność efektu od parametrów sieci. W sieciach nN o wysokim udziale rezystancji (wysokie R/X) wpływ Q na napięcie może być ograniczony, więc agresywna kompensacja mocy biernej nie zawsze przynosi proporcjonalny efekt obniżenia napięcia w sieci. Z drugiej strony w sieciach SN, gdzie reaktancja odgrywa większą rolę, Volt-Var bywa bardziej przewidywalny. Dlatego sama odpowiedź „włącz Volt-Var” rzadko jest wystarczająca bez sprawdzenia warunków zwarciowych i impedancji w PCC.

Trzeba też uwzględnić konsekwencje: generacja lub pobór Q zwiększają prąd, co podnosi straty w przewodach i elementach łączeniowych oraz przybliża falownik do limitu prądowego. W pewnym momencie falownik, aby utrzymać zadany Q, musi ograniczyć P, bo nie może przekroczyć prądu znamionowego. Wtedy kompensacja mocy biernej zaczyna wpływać na uzysk energii pośrednio.

Ograniczanie mocy P(U) / Volt-Watt jako „bezpiecznik” na przekroczenia

Charakterystyka Volt-Watt działa jak kontrolowany reduktor eksportu mocy. Gdy napięcie zbliża się do progu, falownik stopniowo obniża moc czynną oddawaną do sieci. W odróżnieniu od sytuacji, w której zabezpieczenie nadnapięciowe odłącza źródło „twardo”, Volt-Watt pozwala często utrzymać ciągłość pracy instalacji PV przy mniejszej liczbie wyłączeń i ponownych synchronizacji.

W kontekście B2B, gdzie żywotność i niezawodność urządzeń są kluczowe, konsekwencja jest oczywista: mniej epizodów wyłączeń oznacza stabilniejszą pracę, ale kosztem utraty części produkcji energii w godzinach najwyższego nasłonecznienia, co może wpłynąć na efektywność akumulatorów wykorzystywanych do przechowywania nadwyżek energii. Opłacalność zależy od profilu obciążenia obiektu i wartości energii w autokonsumpcji. Jeśli obiekt i tak nie jest w stanie odebrać całej mocy w południe, a eksport powoduje zbyt wysokie napięcie w sieci, kontrolowany curtailment bywa mniejszym złem niż częste wyłączenia i ryzyko problemów z jakością zasilania.

Jakie są ograniczenia stabilizacji napięcia przez falownik (limity prądowe i sieć)

Skuteczność regulacji napięcia przez falownik zależy od „sztywności” sieci w PCC, czyli w uproszczeniu od mocy zwarciowej i impedancji toru zasilania. Im „miększa” sieć (niskie zwarcie, długie odcinki, małe przekroje), tym łatwiej o wzrost napięcia przy eksporcie i tym trudniej go skompensować samą mocą bierną.

Ograniczeniem są też limity samego urządzenia. Falownik ma maksymalny prąd AC. Jeżeli pracuje blisko mocy znamionowej i jednocześnie ma świadczyć funkcje grid support, to przestrzeń na Q jest ograniczona. W skrajnym przypadku, przy wysokiej temperaturze i deratingu, falownik redukuje dostępny prąd i zarówno stabilizacja, jak i produkcja energii stają się mniej efektywne. Dlatego w projektach C&I warto oceniać nie tylko moc kW, ale również wykresy zdolności P–Q i warunki pracy termicznej (szafa, dach, wentylacja, nasłonecznienie).

Parametry techniczne falownika istotne dla regulacji napięcia i jakości energii

W kontekście stabilizacji napięcia przez inwerter, kluczowe są parametry takie jak zakres cos φ, moc bierna (Q) oraz odkształcenia harmoniczne. Zrozumienie tych aspektów jest istotne dla skutecznego zarządzania napięciem i zapewnienia stabilności systemu w instalacjach fotowoltaicznych, szczególnie w obiektach komercyjnych i przemysłowych.

Zakres cos φ, maks. Q oraz zależność od mocy czynnej (derating)

Z punktu widzenia regulacji napięcia najważniejsze jest, jaki zakres cos φ oraz jaką maksymalną moc bierną (Q) falownik może wygenerować lub pobrać, i w jakich warunkach. W praktyce zdolność do pracy z Q jest ograniczona prądem znamionowym. Jeżeli wymagana jest praca przy cos φ odbiegającym od 1, falownik może być zmuszony do ograniczenia mocy czynnej P, aby nie przekroczyć limitu prądowego.

W projektowaniu oznacza to konieczność świadomego kompromisu: przewymiarowanie po stronie DC/AC poprawia uzysk w warunkach słabszego nasłonecznienia, ale nie rozwiązuje automatycznie tematu Q. Jeżeli warunki przyłączenia OSD wymagają określonej charakterystyki Q(U) lub cos φ(P), warto sprawdzić, czy falownik utrzyma wymagania w godzinach, kiedy instalacja realnie pracuje z wysoką mocą czynną. W przeciwnym razie „papierowa zgodność” może nie przełożyć się na stabilność napięcia w sieci.

THD, harmoniczne i kompatybilność z siecią (power quality)

Jakość energii to nie tylko poziom napięcia, ale też odkształcenia i harmoniczne. Inwerter, poprzez modulację i filtrację, wpływa na kształt prądu oddawanego do sieci, a w konsekwencji na lokalne odkształcenia napięcia. W obiektach z transformatorami, dużą liczbą zasilaczy impulsowych albo bateriami kondensatorów, ryzyko przekroczeń parametrów jakości energii rośnie.

W praktyce warto weryfikować wymagania z warunków przyłączenia oraz odnosić je do standardów jakości napięcia w publicznych sieciach dystrybucyjnych. Dla nN typowym punktem odniesienia jest m.in. EN 50160 (profil jakości napięcia w sieciach publicznych), a dla emisji zaburzeń – rodzina norm kompatybilności elektromagnetycznej. Jeśli w PPE pojawiają się alarmy THD, flicker albo wyraźny wzrost temperatur transformatora po uruchomieniu PV, nie powinno się „leczyć” problemu wyłącznie zmianą nastaw Volt-Var, bo przyczyna może leżeć w rezonansie lub w dominujących harmonicznych.

Szybkość reakcji sterowania i stabilność pętli regulacji

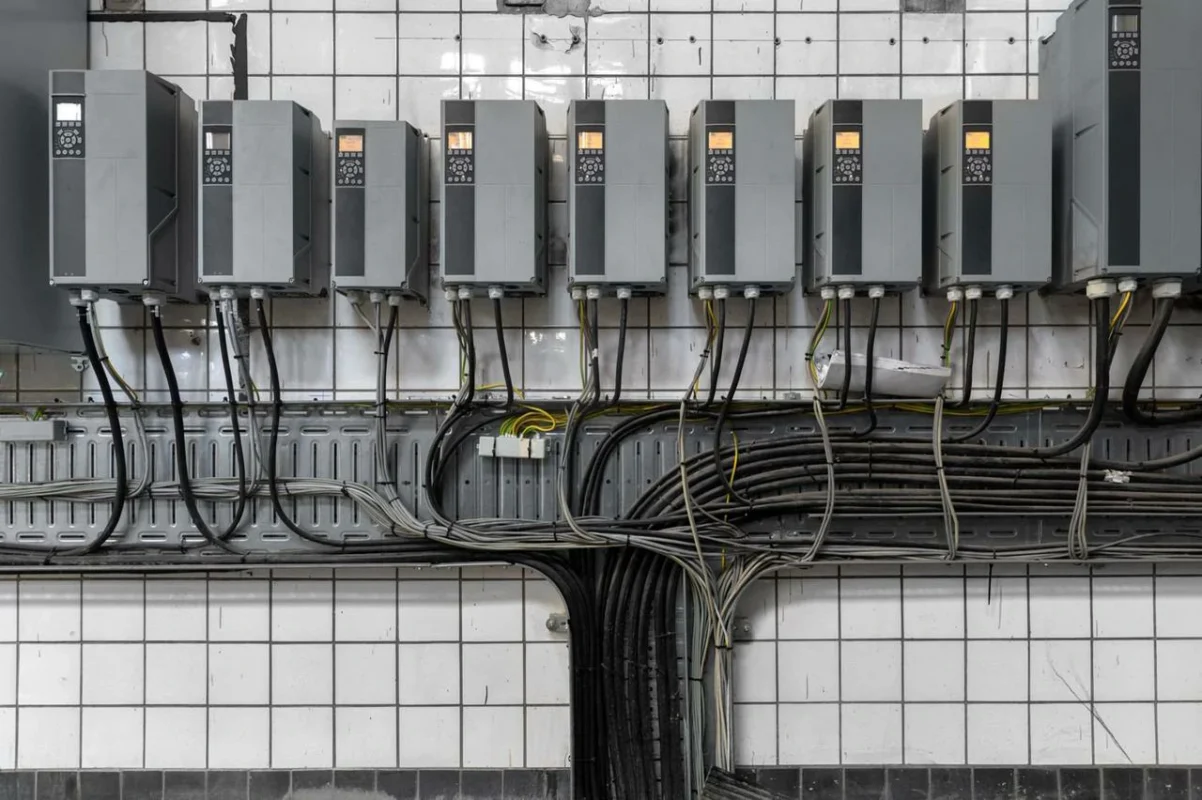

Regulacja napięcia realizowana przez wiele falowników w jednej instalacji lub w jednym obszarze sieci musi być stabilna. Zbyt agresywne nastawy Q(U) albo źle dobrane czasy reakcji mogą powodować „polowanie” napięcia: falowniki widzą wzrost, pobierają Q, napięcie spada, więc redukują Q, napięcie rośnie i cykl się powtarza. Efekt uboczny to fluktuacje mocy biernej, dodatkowe straty i gorsza przewidywalność pracy. Objawy mogą obejmować niestabilność napięcia oraz zwiększone straty w sieci. Prawdopodobne przyczyny to źle dobrane parametry Q(U) i zbyt szybka reakcja na zmiany napięcia.

„W obiektach z wieloma falownikami fotowoltaicznymi, kluczowa jest koordynacja charakterystyk, szczególnie w kontekście rozwiązania problemu napięcia i integracji systemów zasilania awaryjnego. Często stosuje się architekturę 3‑warstwową: (1) PPC, które trzyma napięcie w PCC setpointem Q, (2) falowniki działające w trybie Q‑setpoint z local droop jako fallback, oraz (3) Volt‑Watt jako ostatnia warstwa. Taka koordynacja minimalizuje polowanie napięcia i zapewnia stabilną reakcję w systemach z wieloma źródłami.”

Funkcje grid support: LVRT/HVRT i praca przy odchyłkach częstotliwości

Nowoczesne falowniki nie powinny odłączać się natychmiast przy krótkotrwałych zapadach lub wzrostach napięcia. Funkcje LVRT/HVRT (odporność na zapady i wzrosty napięcia) oraz praca przy odchyłkach częstotliwości są częścią szerszych wymagań kodów sieci i mają znaczenie dla stabilności systemu elektroenergetycznego. Z perspektywy zakładu oznacza to mniej niepotrzebnych odłączeń źródła, ale tylko wtedy, gdy konfiguracja jest zgodna z wymaganiami OSD i właściwie przetestowana odbiorowo.

W praktyce B2B warto dopilnować, aby parametry te były nie tylko „dostępne w menu”, lecz także udokumentowane i utrzymane w czasie. Aktualizacja firmware albo wymiana płyty sterującej może zmienić zachowanie urządzenia, jeśli proces zarządzania zmianą nie jest kontrolowany.

Punkt przyłączenia (PCC) i projekt elektryczny: gdzie „wygrywa się” stabilizację napięcia

Aby zapewnić skuteczną stabilizację napięcia przez inwerter, kluczowe jest odpowiednie zaprojektowanie instalacji elektrycznej, uwzględniając dobór falowników fotowoltaicznych, akumulatorów oraz infrastruktury, które wspólnie zapewnią efektywną regulację napięcia. W tej części omówimy, jak dobór elementów oraz konfiguracja systemu wpływają na stabilność napięcia w instalacjach fotowoltaicznych, co jest niezbędne do prawidłowego działania falowników fotowoltaicznych.

Dobór przekrojów, długości tras i spadki/wzrosty napięcia w AC

Część problemów z napięciem w instalacjach fotowoltaicznych nie wynika bezpośrednio z sieci OSD, tylko z projektu instalacji wewnętrznej. Długie odcinki AC między falownikiem a rozdzielnią, zbyt małe przekroje, nieoptymalne prowadzenie tras kablowych czy niepotrzebne połączenia pośrednie zwiększają impedancję i podbijają lokalny wzrost napięcia na zaciskach falownika.

W praktyce trzeba liczyć i mierzyć napięcie w dwóch punktach: w PCC (tam, gdzie warunki przyłączenia są weryfikowane) oraz na zaciskach falownika. Różnica między tymi punktami potrafi przesądzić o tym, czy falownik zacznie się wyłączać przy wysokim napięciu. Jeśli falownik widzi napięcie wyższe niż wynikałoby z pomiaru w rozdzielnicy głównej, to „winny” bywa odcinek między nimi, a niekoniecznie operator.

Transformator, zaczepy, układ uziemienia i wpływ na profile napięcia

W przyłączeniach SN/nN istotną rolę odgrywa transformator. Ustawienie zaczepów (a w przypadku OLTC także automatyka regulacji) wpływa na poziom napięcia w całej gałęzi sieci. Jeśli obiekt ma własną stację transformatorową, pojawia się dodatkowa możliwość optymalizacji: dostrojenie poziomu napięcia tak, aby zachować margines na wzrost napięcia w godzinach szczytowej generacji PV, bez pogorszenia warunków zasilania odbiorów przy niskiej generacji.

Równie ważny jest układ uziemienia i sposób prowadzenia przewodów neutralnych. Problemy z N, spadki na przewodzie PEN/N lub błędy połączeń potrafią objawiać się jako asymetria i niestabilność napięcia. W tym kontekście warto zastosować prostą macierz decyzyjną dotyczącą obniżania bazy napięciowej:

• Kiedy nie obniżać: Jeżeli system operuje w normach napięcia przy niskim obciążeniu lub stabilnej generacji.

• Kiedy jest margines: Gdy istnieje wystarczający margines napięcia na podstawie pomiarów, obniżenie napięcia może pomóc w optymalizacji pracy falowników.

W takim przypadku warto wykonać pomiary 'przed’ i 'po’ zmianie zaczepów, aby określić, jak ustawienia wpływają na równowagę napięcia w sieci.

Kompensacja mocy biernej poza falownikiem (baterie kondensatorów/dławiki)

Są sytuacje, w których lepiej nie obciążać falownika rolą głównego regulatora mocy biernej. Jeśli obiekt ma znaczące potrzeby kompensacji (np. duże silniki, rozbudowana automatyka), baterie kondensatorów lub układy dławików mogą stabilizować warunki pracy całego zakładu, a falownik może realizować tylko funkcje wymagane przez OSD w zakresie Q(U) lub cos φ.

Trzeba jednak uważać na harmoniczne i rezonanse. Równoległa praca baterii kondensatorów i falowników PV może wzmacniać wybrane składowe, jeśli układ nie jest zdławiony albo jeśli dobór nie uwzględnia widma harmonicznych. W podejściu profesjonalnym pomiar harmonicznych przed i po wdrożeniu kompensacji jest elementem bezpieczeństwa technicznego, a nie „opcją”.

Koordynacja zabezpieczeń i wyłączeń przy przekroczeniach napięcia

Stabilizacja napięcia to także prawidłowe nastawy zabezpieczeń i selektywność. Zbyt „ciasne” progi nadnapięciowe lub zbyt krótkie czasy zadziałania powodują, że falownik wyłącza się mimo dostępnych funkcji Volt-Var i Volt-Watt. Z drugiej strony zbyt liberalne nastawy mogą naruszać warunki przyłączenia OSD i generować ryzyko niezgodności podczas odbiorów.

W praktyce dobrze działa podejście, w którym progi, czasy oraz krzywe regulacyjne są projektowane jako spójny system: najpierw próba utrzymania napięcia przez Q(U), następnie kontrolowane ograniczenie P(U), a dopiero na końcu odłączenie przy przekroczeniach granicznych.

Wymagania formalne i techniczne w UE/PL (kody sieci, OSD, normy)

W kontekście przyłączenia jednostek wytwórczych do sieci, przestrzeganie norm NC RfG i EN 50549 jest kluczowe. Odpowiednie ustawienia falowników muszą być dostosowane do wymagań OSD, aby zapewnić zgodność z siecią i efektywność działania instalacji. Zobaczmy, jak te regulacje wpływają na praktyczne ustawienia i dokumentację.

NC RfG i EN 50549 – co narzucają w kontekście regulacji napięcia

W UE wymagania dotyczące przyłączania jednostek wytwórczych określa m.in. rozporządzenie NC RfG. Na poziomie technicznym dla jednostek przyłączanych do sieci dystrybucyjnych kluczowym punktem odniesienia jest seria EN 50549, która obejmuje m.in. wymagania dotyczące zachowania źródeł przy zmianach napięcia i częstotliwości, funkcje wsparcia sieci oraz warunki pracy z mocą bierną.

Dla projektanta EPC oznacza to konieczność przełożenia „języka norm” na konkretne nastawy urządzeń i dokumenty odbiorowe. W szczególności w projektach C&I i SN trzeba jasno wykazać, jakie charakterystyki Q(U) i P(U) są zaimplementowane, oraz czy praca źródła przy odchyłkach napięcia jest zgodna z wymaganiami dla danej kategorii przyłączenia.

Warunki przyłączenia OSD: nastawy Q(U)/cos φ i ograniczenia eksportu

W realnych projektach to warunki przyłączenia OSD determinują, jak ma pracować falownik w danym PPE. Różnice regionalne są częste, bo zależą od topologii sieci, lokalnego nasycenia źródłami i polityki eksploatacyjnej operatora. W praktyce OSD może wymagać określonej pracy z mocą bierną (np. cos φ(P) lub Q(U)), może też narzucać ograniczenia eksportu mocy albo wymagania dotyczące zdalnego sterowania.

Właśnie dlatego „ustawienie falownika” nie powinno być traktowane jako uniwersalna recepta. Stabilizacja napięcia w sieci nN/SN musi być prowadzona w zgodzie z tym, co zostało uzgodnione w procesie przyłączenia, bo w przeciwnym razie instalacja może być formalnie niezgodna nawet wtedy, gdy działa „stabilniej”.

Czy ustawienia falownika można zmieniać samodzielnie?

Ustawienia związane z grid code są zwykle chronione hasłami i poziomami uprawnień. W wielu projektach zmiana charakterystyki Volt-Var, Volt-Watt, progów ochronnych czy trybów pracy z Q wymaga autoryzacji serwisowej oraz zgodności z warunkami przyłączenia. W praktyce zmiana „na własną rękę” może skończyć się problemami podczas audytu, odbioru, sporu gwarancyjnego albo postępowania wyjaśniającego przy zgłoszeniach do OSD.

Operacyjnie najbezpieczniejsze jest wdrożenie procedury kontroli zmian: kto zmienił nastawy, kiedy, na jakiej podstawie, i jaki był efekt w pomiarach jakości energii. To jest równie ważne jak sam dobór falownika.

Dokumentacja powykonawcza, protokoły i testy (FAT/SAT w praktyce)

W projektach B2B rośnie znaczenie dowodów zgodności, szczególnie gdy instalacja ma współpracować z systemami zarządzania energią lub gdy OSD oczekuje wykazania funkcji wsparcia sieci. Do takich rozwiązań należy rozważyć wykorzystanie inwerterów do magazynowania energii, które oferują kompleksową obsługę przechowywania energii i zarządzania mocą, co ułatwia zgodność z wymaganiami operatorów systemu dystrybucyjnego. W praktyce przydatne są raporty z nastaw falowników, potwierdzenia zgodności z EN 50549, protokoły pomiarów w PCC oraz testy funkcji Q(U)/P(U) w warunkach kontrolowanych (SAT). Jeśli obiekt ma SCADA/BMS, dobrze jest zapewnić archiwizację zdarzeń i logów, bo to skraca diagnostykę i ułatwia rozmowę z operatorem w przypadku przekroczeń napięcia

„Jeśli nachylenie Q(U) = X%/V, to przy 248 V spodziewaj się ~Y kvar w czasie Z s; potwierdź logami falownika + PQM.

SAT checklist:

• Warunki wstępne: Potwierdzenie zgodności z wymaganiami OSD i grid code, parametry falownika.

• Kroki: Testy funkcji Volt-Var, Volt-Watt, weryfikacja działania przy napięciu >253 V.

• Dowody: Zapiski z testów, logi falownika, dane z PQM, raporty z pomiarów.

Monitoring i diagnostyka: jak potwierdzić skuteczność stabilizacji napięcia

Aby potwierdzić skuteczność stabilizacji napięcia przez inwerter, nie wystarczy analiza wykresów napięcia z aplikacji falownika. Kluczowe jest wykorzystanie narzędzi pomiarowych, jak rejestratory PQM, które umożliwiają monitorowanie jakości energii w PCC oraz korelację danych z falownika, co pozwala precyzyjnie zdiagnozować problem.

Jak mierzyć: rejestratory PQM, dane z falownika i SCADA/BMS

Wykresy napięcia z aplikacji falownika są użyteczne, ale często niewystarczające w sporach technicznych. Kluczowe jest mierzenie parametrów jakości energii w PCC, najlepiej rejestratorem PQM, który zapisuje napięcie, odkształcenia, asymetrię, flicker i zdarzenia. Dopiero korelacja danych PQM z danymi z falownika (P, Q, statusy ograniczeń, zdarzenia HV) pokazuje, czy stabilizacja napięcia przez inwerter działa oraz czy problem leży po stronie sieci, instalacji obiektu czy konfiguracji.

W zakładach z systemami zarządzania energią wartościowe jest również spięcie z SCADA/BMS, bo pozwala zestawić epizody napięciowe z harmonogramem produkcji, pracą dużych napędów, przełączeniami UPS czy cyklami sprężarek.

KPI dla oceny: przekroczenia napięcia, czas ograniczeń mocy, profil Q

Ocena skuteczności regulacji musi być mierzona, inaczej łatwo pomylić „ciszę alarmów” z rzeczywistą poprawą. Praktyczne KPI to liczba i czas epizodów nadnapięciowych w PCC (zwykle analizowane w oknach 10-minutowych zgodnie z podejściem jakościowym), czas i energia ograniczona przez Volt-Watt, średni cos φ w funkcji mocy, a także wykorzystanie limitu prądowego falownika. Jeżeli po zmianach nastaw napięcie się uspokaja, ale rośnie czas pracy na ograniczeniu mocy czynnej, biznesowo trzeba policzyć, czy to akceptowalne wobec ryzyka wyłączeń i jakości zasilania.

Diagnostyka przyczyn: sieć vs instalacja obiektu vs konfiguracja falownika

W praktyce serwisowej dobrze sprawdza się kolejność, która minimalizuje „zgadywanie”. Najpierw należy potwierdzić, czy wysokie napięcie w sieci występuje w PCC, czy tylko na zaciskach falownika. Następnie warto policzyć i zmierzyć spadki/wzrosty napięcia na odcinkach AC w obiekcie, bo zdarza się, że problem znika po korekcie przekrojów, skróceniu trasy albo zmianie punktu wpięcia do rozdziału.

Dopiero później ma sens strojenie Volt-Var i Volt-Watt, bo inaczej regulacja próbuje kompensować błąd instalacyjny. Typowe scenariusze, które wymagają takiej metodyki, to problem pojawiający się tylko w weekendy (niska autokonsumpcja), problem po rozbudowie sąsiedniej PV (zmiana profilu napięć w okolicy) albo problem po zmianie transformatora lub zaczepów (inny poziom napięcia bazowego).

Kiedy eskalować do OSD i jak przygotować materiał dowodowy

Jeżeli pomiary pokazują przekroczenia napięcia w PCC niezależnie od instalacji wewnętrznej, eskalacja do OSD ma sens, ale powinna być oparta na danych. Najlepiej działa pakiet: profile napięcia (wartości uśredniane i zdarzenia), zestawienie generacji i obciążenia, wykresy P/Q, schemat jednokreskowy, podstawowe dane o impedancji przyłącza (jeśli dostępne) oraz opis warunków pracy obiektu. W praktyce 2–4 tygodnie pomiarów jakości energii w PPE zwykle pozwalają odróżnić incydenty od zjawisk powtarzalnych i ułatwiają rozmowę o działaniach po stronie sieci.

Dobór i konfiguracja rozwiązań dla różnych typów instalacji (nN, SN, C&I)

Wybór odpowiednich rozwiązań dla instalacji PV w sieciach nN, SN i C&I jest kluczowy dla stabilizacji napięcia. W zależności od specyfiki instalacji, takich jak długość WLZ czy liczba mikroźródeł, dobór funkcji regulacyjnych i dostosowanie projektu elektrycznego wpływa na efektywność falowników. W kolejnych sekcjach przedstawiamy wyzwania i rozwiązania dla instalacji dachowych, przyłączy SN oraz rozbudowy istniejących systemów PV.

Instalacje dachowe C&I w nN: typowe ograniczenia i najskuteczniejsze funkcje

W dachowych instalacjach C&I w nN najczęściej spotyka się długie WLZ, wysoki poziom napięcia w sieci w południe oraz dużą liczbę mikroźródeł w okolicy. W takich warunkach stabilizacja napięcia przez inwerter zwykle opiera się na umiarkowanej charakterystyce Q(U), która ogranicza ryzyko „polowania”, oraz na Volt-Watt jako warstwie ochronnej przed przekroczeniami napięcia i wyłączaniem się fotowoltaiki.

Jednocześnie w tych projektach bardzo często „najtańszą stabilizacją” okazuje się korekta projektu elektrycznego: właściwy przekrój i trasa AC, przemyślany punkt wpięcia oraz ograniczenie różnicy napięć między PCC a falownikiem. Dopiero gdy te elementy są dopięte, strojenie funkcji regulacyjnych falownika daje przewidywalny efekt.

Przyłączenia na SN: rola transformatora, wymagań OSD i koordynacji wielu inwerterów

Przyłączenia SN mają zwykle większy margines techniczny, ale też bardziej formalny charakter. OSD przykłada większą wagę do zachowania napięcia na szynach SN, nastaw zabezpieczeń i możliwości sterowania źródłem. W praktyce częściej spotyka się nadrzędne sterowanie (PPC/EMS), które koordynuje pracę wielu falowników, rozdziela zadania mocy biernej oraz utrzymuje napięcie w zadanym paśmie.

W obiektach z własną stacją SN/nN rola transformatora jest szczególnie istotna. Ustawienie zaczepów i sposób prowadzenia regulacji napięcia na poziomie stacji potrafią zmniejszyć potrzebę agresywnej regulacji Q(U) w samych falownikach, co poprawia bilans strat i stabilność sterowania.

Rozbudowa istniejącej PV: jak uniknąć pogorszenia profilu napięcia

Dołożenie mocy do istniejącej instalacji często ujawnia ograniczenia, które wcześniej były niewidoczne: zbyt mały przekrój odcinków AC, niewystarczający margines napięciowy w PCC, ograniczenia prądowe falowników albo narastające interakcje z kompensacją mocy biernej w zakładzie. W praktyce rozbudowę warto poprzedzić audytem impedancji i pomiarami w godzinach najwyższej generacji, a następnie sprawdzić, czy po rozbudowie dostępny pozostanie „zapas” na regulację napięcia bez nadmiernego curtailmentu.

Jeżeli warunki przyłączenia dopuszczają zmianę charakterystyk Q(U)/P(U), trzeba ocenić, czy nowy profil pracy nie pogorszy jakości energii w obiekcie. Czasem lepszym rozwiązaniem jest modernizacja odcinków AC lub zmiana punktu wpięcia niż „dociskanie” regulacji falownika do granic prądowych.

Dobór falownika pod wymagania grid-support

W zakupie falownika do C&I i SN kryteria powinny obejmować realne możliwości regulacji napięcia: dostępne tryby Volt-Var i Volt-Watt, zakres cos φ i zdolność Q przy pełnym P, zgodność z EN 50549 oraz możliwość zdalnego sterowania i archiwizacji danych. Równie ważne są parametry jakości energii (emisja harmonicznych, stabilność sterowania) oraz to, czy urządzenie pozwala na kontrolę wersji oprogramowania i audyt zmian nastaw, bo to wpływa na powtarzalność zachowania instalacji w całym cyklu życia.

Ryzyka, koszty i kompromisy: co można „zepsuć” regulacją napięcia

Regulacja napięcia w instalacjach fotowoltaicznych wiąże się z ryzykami i kosztami, które wymagają starannej oceny. Ważne jest zarządzanie stratami energii, optymalizowanie uzysku oraz koordynowanie pracy wielu źródeł, aby zapewnić stabilność i minimalizować problemy z jakością energii.

Straty energii i ograniczenia uzysku (curtailment) – kiedy to się opłaca

Regulacja napięcia zawsze ma koszt: albo w postaci ograniczenia mocy czynnej (Volt-Watt), albo w postaci wyższych prądów i strat (Volt-Var). W obiektach z wysoką autokonsumpcją częściej opłaca się dążyć do utrzymania pracy bez wyłączeń, nawet jeśli oznacza to czasowe ograniczenie eksportu, bo ryzyko zatrzymań procesów i alarmów jakości energii bywa droższe niż utracone kilowatogodziny. Z drugiej strony, jeśli model biznesowy opiera się na maksymalizacji produkcji i eksporcie, agresywny Volt-Watt może istotnie obniżyć uzysk i wymaga twardej analizy danych pomiarowych, a nie tylko reakcji na incydentalne alarmy.

Interakcje z kompensacją i ryzyko rezonansu/harmonicznych

Gdy falownik pełni rolę dynamicznego regulatora Q, a obiekt ma własną kompensację (baterie kondensatorów), pojawia się ryzyko wzajemnych interakcji. Możliwe są skoki mocy biernej, wzrost THD albo pobudzanie rezonansu w określonych pasmach. Dlatego przy zmianach nastaw Q(U) warto powtórzyć pomiary jakości energii i sprawdzić, czy profil harmonicznych nie uległ pogorszeniu, szczególnie jeśli w obiekcie występują duże nieliniowe odbiory.

Stabilność pracy wielu źródeł w jednym obszarze (koordynacja nastaw)

W parkach logistycznych i strefach przemysłowych coraz częściej kilka instalacji PV działa w tej samej gałęzi sieci. Jeśli każda jednostka ma niezależnie ustawione agresywne krzywe Volt-Var, może dojść do sytuacji, w której źródła jednocześnie „ciągną” moc bierną, a profil napięcia staje się nieintuicyjny. W skrajnym przypadku poprawa w jednym PPE pogarsza warunki u sąsiada.

W praktyce pomaga spójność nastaw i uzgodnienia z OSD, a przy większej skali również podejście systemowe: sterowanie nadrzędne, ograniczenia gradientów zmian Q oraz wspólne kryteria reakcji na napięcie.

Utrzymanie, cyberbezpieczeństwo i kontrola zmian nastaw

W projektach z EMS/SCADA zdalna zmiana nastaw jest wygodna, ale zwiększa wymagania dotyczące utrzymania i cyberbezpieczeństwa. Aktualizacje firmware, zmiany polityk haseł, integracje protokołów komunikacyjnych oraz dostęp serwisowy mogą wpływać na zachowanie regulacji napięcia. Dla obiektu przemysłowego standardem powinna być kontrola dostępu, rejestrowanie zmian oraz procedura testów po aktualizacji, bo inaczej stabilizacja napięcia staje się zależna od nieudokumentowanych modyfikacji.

Pytania praktyczne – szybkie odpowiedzi dla projektantów i użytkowników

W tej sekcji odpowiadamy na najczęstsze pytania dotyczące regulacji napięcia w instalacjach fotowoltaicznych. Dowiedz się, jak ustawić falowniki, by uniknąć problemów z napięciem, oraz jak skutecznie stabilizować napięcie w sieci OSD.

Jak ustawić falownik, żeby nie wybijał przy wysokim napięciu?

Najpierw trzeba potwierdzić pomiarem, czy wysokie napięcie w sieci występuje w PCC, czy pojawia się głównie na zaciskach falownika z powodu wzrostu napięcia na odcinku AC w obiekcie. Następnie należy sprawdzić przekroje, długości tras i punkt wpięcia, bo korekta instalacji bywa skuteczniejsza niż strojenie algorytmów. Dopiero potem sens ma dostrajanie Q(U) (Volt-Var) i P(U) (Volt-Watt) zgodnie z warunkami przyłączenia OSD, z uwzględnieniem limitów prądowych falownika, aby nie doprowadzić do niekontrolowanego deratingu i dodatkowych strat.

Poniżej minimalna sekwencja działań, która ogranicza ryzyko błędnej diagnozy:

1. Pomiar jakości energii w PCC (napięcie, zdarzenia, 10-min profile) oraz korelacja z generacją PV.
2. Pomiar napięcia na zaciskach falownika i porównanie z PCC w godzinach szczytowej generacji.
3. Weryfikacja spadków/wzrostów napięcia w instalacji obiektu (trasy, przekroje, połączenia, asymetria faz).
4. Dostosowanie charakterystyk Volt-Var/Volt-Watt i progów zgodnie z wymaganiami OSD, a następnie ponowny pomiar KPI.

Czy moc bierna z falownika zawsze obniża napięcie?

Nie zawsze. Efekt zależy od impedancji sieci (relacji R/X) oraz od miejsca pomiaru napięcia. W wielu sieciach nN, gdzie rezystancja linii jest relatywnie wysoka, sama kompensacja mocy biernej może mieć ograniczoną skuteczność w obniżaniu napięcia w PCC. Wtedy większe znaczenie mają działania „rezystancyjne”: ograniczenie eksportu mocy czynnej (Volt-Watt), redukcja impedancji odcinków AC w obiekcie oraz działania po stronie sieci (np. regulacja transformatora).

Co jest lepsze: Volt-Var czy Volt-Watt?

Volt-Var jest zwykle pierwszym narzędziem, bo potrafi korygować napięcie bez bezpośredniej utraty mocy czynnej, ale działa w granicach prądowych falownika i bywa mniej skuteczny w „miękkich” sieciach nN. Volt-Watt daje bardziej przewidywalny efekt ograniczenia przekroczeń napięcia, ale zawsze oznacza curtailment i mniejszy uzysk. W projektach C&I często stosuje się oba mechanizmy: Volt-Var jako łagodną korektę oraz Volt-Watt jako warstwę ochronną przed wyłączeniami przy zbyt wysokim napięciu w sieci.

Czy stabilizacja napięcia przez inwerter zastąpi modernizację przyłącza?

Zwykle nie w pełni. Regulacja napięcia przez falownik może ograniczyć liczbę wyłączeń i poprawić stabilność pracy instalacji PV, ale jeśli sieć jest zbyt słaba, a impedancja przyłącza wysoka, problem będzie wracał przy wysokiej generacji. W takich przypadkach konieczne bywają działania infrastrukturalne: zwiększenie przekrojów, zmiana punktu wpięcia, korekta ustawień transformatora, uzgodnienia z OSD lub przebudowa fragmentu sieci.

Remote Voltage Sensing

W przypadku długich tras kablowych lub dużych instalacji, zewnętrzny pomiar napięcia w PCC (Point of Common Coupling) może dostarczyć bardziej dokładnych informacji o stanie napięcia w sieci, co jest szczególnie ważne w gospodarstwach domowych oraz małych instalacjach PV w celu uniknięcia problemów z zasilaniem awaryjnym. Pomiar na zaciskach falownika może być niewystarczający, zwłaszcza przy dużych spadkach napięcia na odcinku między falownikiem a punktem przyłączenia. Zewnętrzny pomiar może pomóc w dokładniejszym zarządzaniu regulacją napięcia.

Interakcje z Anti-Islanding / LoM (Loss of Mains)

Podczas zdarzeń napięciowych, funkcje anti-islanding mogą powodować wyłączenie instalacji PV w przypadku utraty synchronizacji z siecią. Warto rozróżnić tę reakcję od tripów wysokiego napięcia (HV), które są odpowiedzią na przekroczenie progów napięcia w sieci. Ważne jest, aby rozpoznać, kiedy wyłączenie wynika z bezpieczeństwa (anti-islanding) a kiedy z zabezpieczeń nadnapięciowych.

PV + magazyn energii / PV + ładowarki EV i wpływ na strategię regulacji

Kombinacja fotowoltaiki z magazynami energii lub ładowarkami pojazdów elektrycznych wpływa na regulację napięcia. Magazyny energii mogą zredukować wahania napięcia poprzez magazynowanie nadwyżek energii, a ładowarki EV mogą wprowadzać dodatkowe obciążenie w określonych godzinach. Dlatego regulacja napięcia w takich instalacjach powinna uwzględniać zarówno cykliczne zmiany zapotrzebowania, jak i czasowe wahania generacji.

Asymetria w falownikach 3-fazowych

W przypadku rozjazdu napięć fazowych, falowniki 3-fazowe mogą mieć trudności z poprawnym działaniem. Asymetria fazowa, spowodowana nierównomiernym obciążeniem lub błędami w instalacji, może powodować nierówną pracę falowników. W takich przypadkach falownik może ograniczyć swoją moc lub wyłączyć się w celu ochrony, co jest szczególnie ważne w instalacjach przemysłowych i komercyjnych.

Podsumowując

Stabilne napięcie w instalacji PV najczęściej osiąga się nie jednym „ustawieniem falownika”, lecz połączeniem trzech elementów: rzetelnych pomiarów w PCC, poprawnego projektu elektrycznego po stronie obiektu oraz świadomej konfiguracji funkcji grid-support (Volt-Var i Volt-Watt) w granicach prądowych urządzenia i wymagań OSD. W projektach C&I to podejście systemowe zwykle najszybciej ogranicza wyłączenia, stabilizuje zasilanie procesów i porządkuje odpowiedzialność między stronami.
