Asymetria obciążenia inwerter hybrydowy – problemy w instalacji PV trójfazowej

Asymetria obciążenia inwerter hybrydowy to częsty problem w instalacjach trójfazowych, gdy zużycie energii na poszczególnych fazach jest nierówne, a falownik fotowoltaiczny oraz sieć mają ograniczenia co do niesymetrycznego obciążenia. W zastosowaniach komercyjnych, takich jak hale, chłodnictwo, warsztaty czy ładowarki EV, skutkuje to spadkiem autokonsumpcji, ograniczaniem mocy przez inwerter, a czasem wyzwalaniem zabezpieczeń lub niestabilną pracą magazynu energii. Poniżej wyjaśniam, skąd się bierze asymetria, jak reaguje inwerter hybrydowy, gdzie pojawiają się limity OSD, jak poprawnie to mierzyć oraz jak projektować rozdział obwodów i sterowanie (EMS), aby minimalizować ryzyko.

Najważniejsze: czym jest asymetria faz i kiedy staje się problemem

Zanim przejdziemy do definicji, warto zrozumieć, jak asymetria faz wpływa na rzeczywiste działanie instalacji PV i falownika.

Definicja asymetrii obciążenia (niesymetryczne obciążenie)

W praktyce eksploatacyjnej pod hasłem „asymetria” kryją się dwa zjawiska, które warto rozdzielić. Pierwsze to nierówny pobór mocy czynnej na fazach L1/L2/L3, czyli sytuacja, w której jedna faza „niesie” większą część pracy odbiorników niż pozostałe. Drugie to asymetria prądów i napięć, czyli stricte energetyczne odchylenia wartości skutecznych i przesunięć, zwykle opisywane wskaźnikami jakości energii.

W instalacji fotowoltaicznej kluczowa jest ta pierwsza warstwa: nierównowaga mocy na fazę i wynikające z tego prądy, w tym prąd w przewodzie neutralnym N. Gdy obiekt trójfazowy ma duży udział odbiorów jednofazowych, rozkład obciążeń rzadko jest stabilny. To oznacza, że falownik fotowoltaiczny i system magazynowania energii muszą działać w warunkach „ciągle zmieniającej się geometrii” zapotrzebowania na moc na poszczególnych fazach.

Skąd się bierze asymetria w obiektach B2B

W obiektach komercyjnych asymetria najczęściej nie wynika z jednego błędu, tylko z kombinacji decyzji podejmowanych latami. Typowy wzorzec to rozbudowa infrastruktury bez ponownego bilansowania faz w magazynie energii i rozdzielnicy. Dochodzą do tego mocne odbiory jednofazowe, które potrafią zdominować profil jednej fazy: serwerownie i UPS-y, urządzenia grzewcze, część sprężarek lub agregatów sterowanych przekształtnikami zasilanymi 1F, gastronomia, spawarki 1F czy rozbudowane oświetlenie przypisane historycznie do jednej fazy.

Istotna jest też sezonowość. Obiekt może być względnie „równy” przez większość roku, a zimą (dogrzewanie), latem (chłodnictwo, HVAC) lub w okresach intensywnej pracy zmianowej zaczyna zachowywać się jak trzy niemal niezależne profile jednofazowe. Wtedy asymetria nie jest incydentem, tylko cechą systemu energetycznego.

Kiedy asymetria powoduje straty lub ograniczenia mocy PV

W praktyce biznesowej problem zaczyna być „kosztowy”, gdy widzisz produkcję energii z instalacji fotowoltaicznej, a mimo to rośnie import z sieci na jednej fazie, pojawia się równoległy eksport na innych fazach lub inwerter hybrydowy zaczyna często zmieniać tryb pracy (ładowanie/rozładowanie, ograniczenia, reakcje na napięcie). Objawia się to spadkiem autokonsumpcji, większą zmiennością wyników miesiąc do miesiąca i trudniejszą do obrony prognozą ROI, zwłaszcza jeśli w godzinach produkcji energii występują wysokie piki jednofazowe.

W systemach, które sterują mocą na podstawie bilansu w punkcie przyłączenia, asymetria może prowadzić do pozornych „paradoksów”: instalacja ma zapas mocy, akumulator ma energię, a mimo to część obciążenia nadal pobiera energię z sieci, bo ograniczeniem staje się faza, a nie suma trzech faz.

Jaka jest dopuszczalna asymetria obciążenia na fazach?

Nie ma jednej uniwersalnej wartości „dopuszczalnej asymetrii” dla wszystkich obiektów i krajów, bo obowiązują jednocześnie dwa porządki: techniczny (normy jakości energii i kompatybilności przyłączeniowej) oraz formalny (warunki przyłączenia i zapisy OSD). W uproszczeniu, operatorzy sieci najczęściej interesują się tym, jak bardzo niesymetryczna jest moc oddawana do sieci i czy nie pogarsza to parametrów napięcia u innych odbiorców. Z kolei inwestora interesuje, czy asymetria w obiekcie nie „zablokuje” autokonsumpcji i pracy magazynu energii.

Wniosek projektowy jest stały: konfiguracja i nastawy inwertera hybrydowego muszą respektować lokalne wymagania przyłączeniowe OSD oraz ograniczenia sieci, a nie tylko to, co „potrafi sprzęt” w idealnych warunkach. Dlatego dopuszczalny limit asymetrii faz powinien być sprawdzany w dokumentach przyłączeniowych dla danego PPE oraz w aktualnych instrukcjach ruchu i eksploatacji sieci dystrybucyjnej.

Ograniczenia OSD i kodów sieci – typowe wzorce

Operatorzy sieci dystrybucyjnej definiują limity asymetrii w dokumentach OSD, najczęściej w trzech formach:

• max niesymetria mocy na fazę (od 1 do 5 kW w zależności od PPE i mocy instalacji PV);
• max niesymetria prądu (od 5 do 20 A dla sieci niskiego napięcia);
• % mocy znamionowej instalacji (od 10% do 30% mocy znamionowej falownika trójfazowego). W Polsce wartości te są zgodne z wytycznymi IRiESD i kodeksami sieci NC RfG / EN 50549.

Asymetria obciążenia inwerter hybrydowy – mechanizmy pracy i ograniczenia

Aby zrozumieć, jak falownik hybrydowy reaguje na nierówne obciążenia, warto przyjrzeć się sposobowi, w jaki mierzy i interpretuje prąd oraz moc na poszczególnych fazach.

Jak inwerter trójfazowy „widzi” obciążenie i produkcję

Nowoczesny inwerter hybrydowy nie steruje „na oko”. Kluczowe znaczenie ma pomiar w punkcie przyłączenia, realizowany przez licznik energii (meter) lub przekładniki prądowe CT. To z tych danych falownik wylicza, czy ma zwiększać moc PV, ładować akumulator, rozładowywać ją, czy ograniczać eksport (np. w trybie zero-export).

Różnica między sterowaniem sumarycznym a per-faza jest tu krytyczna. Jeżeli system opiera decyzje na sumie mocy trzech faz (netto), może uznać, że „bilans jest bliski zeru”, mimo że na L1 masz import, a na L2 i L3 eksport. Z punktu widzenia autokonsumpcji i kosztów energii w B2B to często stan niepożądany, bo płacisz za import na jednej fazie, jednocześnie oddając energię na innych (a do tego dochodzą ograniczenia wynikające z reguł rozliczeniowych i taryfowych).

Bilansowanie faz: symetryczny vs niesymetryczny tryb oddawania mocy

Część falowników fotowoltaicznych trójfazowych pracuje symetrycznie, co oznacza, że rozkłada moc równomiernie na L1/L2/L3. W takim układzie, jeśli na jednej fazie pojawi się duży jednofazowy odbiornik, falownik nie zawsze „dołoży” brakującej mocy tylko na tej fazie, bo ogranicza go logika symetrii. Wtedy możesz zobaczyć sytuację, w której PV produkuje, ale odbiornik na jednej fazie dalej dobiera energię z sieci.

Inne konstrukcje dopuszczają pracę niesymetryczną w określonych granicach, czyli potrafią dynamicznie dopasować moc na fazę do chwilowego obciążenia fazy. To zwykle poprawia autokonsumpcję, ale nie rozwiązuje wszystkiego, bo nadal istnieją limity prądowe na fazę, ograniczenia termiczne oraz – co ważne – ograniczenia sieciowe i formalne limit asymetrii faz w warunkach przyłączenia.

W praktyce projektowej trzeba więc odróżnić dwa pytania: czy falownik potrafi pracować niesymetrycznie oraz czy wolno mu tak pracować w danym punkcie sieci i przy danej konfiguracji pomiaru.

Limity prądowe, termiczne i sieciowe (dlaczego falownik „ucina”)

Ograniczanie mocy (curtailment) w obecności asymetrii bywa mylone z „awarią” falownika. Tymczasem najczęściej jest to logiczna reakcja na jedno z czterech ograniczeń.

Po pierwsze, jest limit prądu na fazę i wynikająca z tego maksymalna moc na fazę. Nawet jeśli falownik ma 10 kW mocy znamionowej, to nie znaczy, że dostarczy 10 kW na L1. W trybie symetrycznym typowo będzie to około 10/3, czyli ~3,3 kW na fazę, a dokładna wartość zależy od dopuszczalnego prądu AC i napięcia. W trybie niesymetrycznym czasem da się podać więcej na jedną fazę, ale tylko w granicach prądowych i tego, co dopuszcza konstrukcja oraz warunki sieci.

Po drugie, są limity napięciowe. Gdy obciążenie na jednej fazie jest małe, a lokalnie jest dużo generacji PV, napięcie tej fazy może szybciej rosnąć. W sieciach o wyższej impedancji (końcówki linii, długie WLZ, słabsze przyłącza) to właśnie napięcie, a nie suma mocy, staje się „wąskim gardłem”. Falownik ogranicza wtedy moc, aby nie przekroczyć progów napięciowych i nie wywołać zadziałania zabezpieczeń lub odłączeń antywyspowych.

Po drugie, są limity napięciowe. Gdy obciążenie na jednej fazie jest małe, a lokalnie jest dużo generacji PV, napięcie tej fazy może szybciej rosnąć. W sieciach o wyższej impedancji to właśnie napięcie, a nie suma mocy, staje się „wąskim gardłem”. Falownik ogranicza wtedy moc, aby nie przekroczyć progów napięciowych i uniknąć spadków napięcia lub odłączeń antywyspowych.

Po trzecie, pojawiają się restrykcje OSD dotyczące niesymetrycznej generacji. Nawet jeśli obiekt konsumuje energię na jednej fazie, oddawanie mocy na innych fazach może być limitowane.

Po czwarte, jest ochrona termiczna i ochrona komponentów mocy. Przy długich okresach pracy z wysokim prądem na wybranej fazie elektronika może wymuszać redukcję.

Dlaczego inwerter hybrydowy ogranicza moc przy nierównym obciążeniu?

Najczęstszy scenariusz jest przyczynowo-skutkowy. Obiekt ma duży odbiornik jednofazowy, a inwerter hybrydowy nie realizuje bilansowania faz w magazynie energii lub ma wymóg symetrii oddawania. Wtedy osiąga limit na jednej fazie (prądowy albo formalny limit asymetrii), choć na pozostałych fazach ma „zapas”.

W terenie warto to potwierdzać w logach: moc na fazę, napięcia L1/L2/L3, statusy typu „grid overvoltage”, „grid limit”, „unbalanced limit”, „battery discharge limit”. Bez tych danych łatwo pomylić asymetrię obciążenia z problemem sieci albo błędnym pomiarem CT.

Skutki asymetrii dla PV + magazyn energii (EMS, autokonsumpcja, ROI)

Zanim przyjrzymy się dokładnym skutkom asymetrii dla PV i magazynu energii, warto zrozumieć, jak przepływy energii są monitorowane i kontrolowane na poziomie poszczególnych faz.

Autokonsumpcja i przepływy energii przy liczniku trójfazowym

Asymetria obciążenia wpływa na to, czy energia z PV „spotka” odbiornik na tej samej fazie i w tym samym czasie. W realnych wdrożeniach znaczenie ma nie tylko sposób rozliczania energii, ale też sposób sterowania falownika fotowoltaicznego. Nawet jeśli rozliczenie jest sumaryczne na PPE, to sterowanie magazynem energii i ograniczanie eksportu zwykle opiera się na danych per-faza lub na algorytmie netto, zależnie od architektury pomiaru.

Gdy sterowanie jest sumaryczne, może dojść do równoczesnego importu i eksportu na różnych fazach, co psuje KPI autokonsumpcji i utrudnia stabilne prowadzenie profilu mocy.

Poniższa tabela pokazuje typową sytuację, w której suma na PPE wygląda dobrze, ale operacyjnie system pracuje nieoptymalnie, jeśli nie ma skutecznego bilansowania międzyfazowego po stronie sterowania:

Jeżeli do tego dołożysz magazyn energii pracujący symetrycznie, sytuacja może się utrwalić: bateria rozładowuje „po równo”, ale L1 nadal „brakuje”.

Magazyn energii: ładowanie/rozładowanie a nierównowaga faz

Magazyn energii w układzie hybrydowym jest narzędziem do przesuwania energii w czasie, ale nie zawsze umożliwia efektywne bilansowanie faz. Część systemów ładuje i rozładowuje moc symetrycznie, część pozwala na pewien poziom niesymetrii, a część ogranicza to dodatkowo w trybie awaryjnym (backup/EPS).

Pojawia się też pytanie, czy asymetryczne oddawanie mocy jest bezpieczne dla akumulatora. Zwykle ograniczeniem nie jest sama bateria (DC), tylko tor AC i algorytm przekształtnika.

W obiekcie z jednofazową ładowarką EV, dużym jednofazowym ogrzewaniem lub „ciężkim” jednofazowym procesem, rozładowanie baterii może być niewystarczające na tej fazie, mimo że bateria ma energię. Skutek jest prosty: rośnie import na jednej fazie w godzinach, w których spodziewałeś się „zbijania” poboru przez magazyn. W analizie ekonomicznej wygląda to jak „magazyn nie działa”, ale w rzeczywistości działa zgodnie z dopuszczalnym rozkładem mocy na fazy.

Pojawia się też pytanie, czy asymetryczne oddawanie mocy jest bezpieczne dla baterii. Zwykle ograniczeniem nie jest sama bateria (DC), tylko tor AC i algorytm przekształtnika. Bateria „widzi” sumaryczną moc DC ładowania/rozładowania, natomiast asymetria jest problemem po stronie sieci AC: prądów, temperatury elementów mocy, limitów na fazę i zgodności z siecią. Jeśli producent dopuszcza pracę niesymetryczną w określonych granicach, to w tych granicach jest to przewidziany tryb pracy. Ryzyko rośnie dopiero wtedy, gdy asymetria wymusza długotrwałą pracę na granicach prądowych lub napięciowych, bo to zwiększa liczbę ograniczeń i może pogarszać stabilność sterowania.

Ryzyko nieplanowanych importów/eksportów i koszty operacyjne

W B2B asymetria przekłada się na koszty operacyjne bardziej „bokiem” niż wprost. Najbardziej typowe jest zjawisko jednoczesnego importu i eksportu na różnych fazach oraz wymuszone ograniczanie mocy PV w momentach, gdy obiekt mógłby ją zużyć. To obniża przewidywalność oszczędności i zwiększa rozjazd między modelem (projekt) a rzeczywistością (eksploatacja).

Jeżeli w obiekcie występują problemy z energią bierną lub harmonicznymi (częste przy napędach, przekształtnikach, UPS), asymetria dodatkowo utrudnia poprawny pomiar i kompensację, bo bilans „nie jest równy” na fazach. W skrajnym przypadku błędy pomiaru (np. przekładniki na złej fazie) mogą prowadzić do pozornie niezrozumiałych kosztów i sporów o rozliczenia.

Wpływ na jakość energii i zabezpieczenia (N, RCD, wyłączniki)

Asymetria prądów zwiększa obciążenie przewodu neutralnego N. W instalacjach modernizowanych może to ujawniać problemy z przekrojami, połączeniami, rozdziałem obwodów oraz doborem i selektywnością RCD. Technologia inwerterów hybrydowych, magazynów energii i odbiorników energoelektronicznych oznacza, że prądy upływu, składowe stałe oraz harmoniczne mogą mieć większe znaczenie niż w klasycznej instalacji bez PV.

To temat stricte projektowo-odbiorowy, ale istotny dla integratorów: jeśli podczas uruchomienia pojawiają się losowe wyzwolenia RCD albo „dziwne” zachowanie zabezpieczeń, asymetria i jakość energii powinny być badane równolegle, a nie sekwencyjnie.

Wymagania OSD i normy: co musi spełnić instalacja (Europa/PL)

Zanim przejdziemy do szczegółów wymagań i norm, warto zrozumieć, dlaczego operator systemu dystrybucyjnego kontroluje poziom asymetrii w instalacjach PV.

Warunki przyłączenia i zapisy dot. niesymetrii generacji

Operatorzy systemu dystrybucyjnego mogą wymagać, aby jednostka wytwórcza nie wprowadzała do sieci nadmiernej niesymetrii mocy. W praktyce oznacza to, że nawet jeśli inwerter hybrydowy technicznie potrafi oddawać niesymetrycznie, konfigurację trzeba ustawić zgodnie z warunkami przyłączenia dla danego PPE.

W projektach komercyjnych to nie jest detal. Jeśli asymetria obiektu jest duża, a dodatkowo planujesz ograniczanie eksportu (zero-export) lub pracę z magazynem energii i EMS, to sposób pomiaru, algorytm sterowania i limity oddawania per faza powinny być uzgodnione na etapie projektu wykonawczego, a nie dopiero przy pierwszych alarmach.

Jak sprawdzać zgodność z wymaganiami OSD w terenie?

• Pomiar mocy na fazę w punkcie przyłączenia (PCC) – kontrola rzeczywistej asymetrii generacji w godzinach szczytowej produkcji PV;
• Weryfikacja granulacji danych z licznika OSD – wymóg rejestracji danych per-faza co 15/30 minut (warunek dla analizy asymetrii);
• Sprawdzenie ustawień falownika: unbalanced export limit, phase power limit, zero-export per phase vs net (kluczowe parametry sterowania asymetrią).

Normy i kodeksy sieci (np. NC RfG / EN 50549) a praktyka nastaw

Wymagania europejskie dotyczące przyłączania jednostek wytwórczych oraz kompatybilności z siecią przekładają się na konkretne parametry w inwerterze: progi napięciowe i częstotliwościowe, charakterystyki mocy biernej, krzywe Q(U), zachowanie przy zaburzeniach oraz ograniczenia w zakresie jakości energii. W Polsce te wymagania są „przepuszczone” przez praktykę OSD i dokumenty ruchowe, a następnie implementowane w konfiguracjach urządzeń.

Kluczowy punkt to to, że „zgodność deklarowana” nie oznacza „optymalna konfiguracja pod obiekt z asymetrią”. Możesz mieć falownik zgodny z wymaganiami, ale ustawiony w sposób, który przy Twoim profilu obciążenia generuje import/eksport jednocześnie lub zbyt często wchodzi w ograniczenia napięciowe. Dlatego nastawy (w tym limity mocy na fazę, tryb bilansowania, reakcje na napięcie) powinny być traktowane jako część uruchomienia, a nie jednorazowy checkbox.

Konsekwencje niezgodności: od ograniczeń po odmowę odbioru

W projektach B2B konsekwencje niezgodności potrafią być bardziej dotkliwe harmonogramowo niż technicznie. Może się okazać, że konieczne są korekty nastaw, zmiana architektury pomiaru, dodatkowe pomiary jakości energii, a w skrajnych przypadkach ograniczenie mocy lub warunkowe uruchomienie. To wpływa na terminy, rozliczenia z EPC i ryzyko kontraktowe.

Dlatego w obiektach z dużą asymetrią rozsądne jest założenie w harmonogramie czasu na testy per-faza oraz na ewentualne dostrojenie EMS i ograniczeń eksportu.

Czy asymetria obciążenia wpływa na rozliczenia energii z licznikiem trójfazowym?

Może, ale nie w sposób, który da się opisać jednym zdaniem dla wszystkich przypadków. Trzeba rozróżnić sposób pomiaru i rozliczeń (co robi licznik i jak dane trafiają do sprzedawcy/OSD) od sposobu sterowania hybrydą (na jakich danych falownik podejmuje decyzje). W praktyce spotyka się sytuacje, w których rozliczenie jest „sumaryczne” na PPE, ale sterowanie falownika działa per-faza, bo tak podaje dane meter/CT, i to sterowanie determinuje realne przepływy import/eksport.

Zalecenie projektowe jest proste: architektura pomiaru (gdzie są CT, jak są przypisane fazy, czy dane są per-faza) musi być opisana i zweryfikowana w projekcie wykonawczym oraz potwierdzona testem przy znanym, celowo asymetrycznym obciążeniu.

Diagnostyka w terenie: jak mierzyć asymetrię i znaleźć przyczynę

Zanim przejdziemy do szczegółowych pomiarów w rozdzielnicy, warto zrozumieć, jakie informacje dają prądy na poszczególnych fazach i prąd neutralny.

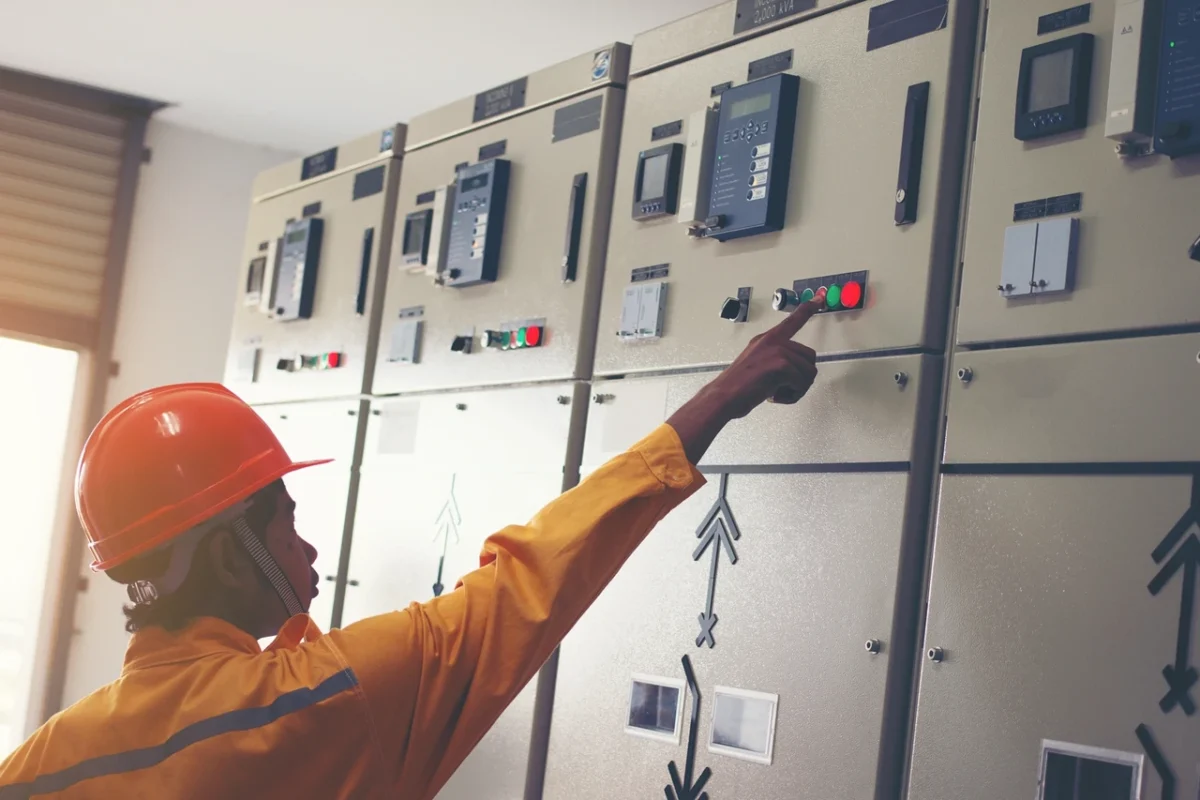

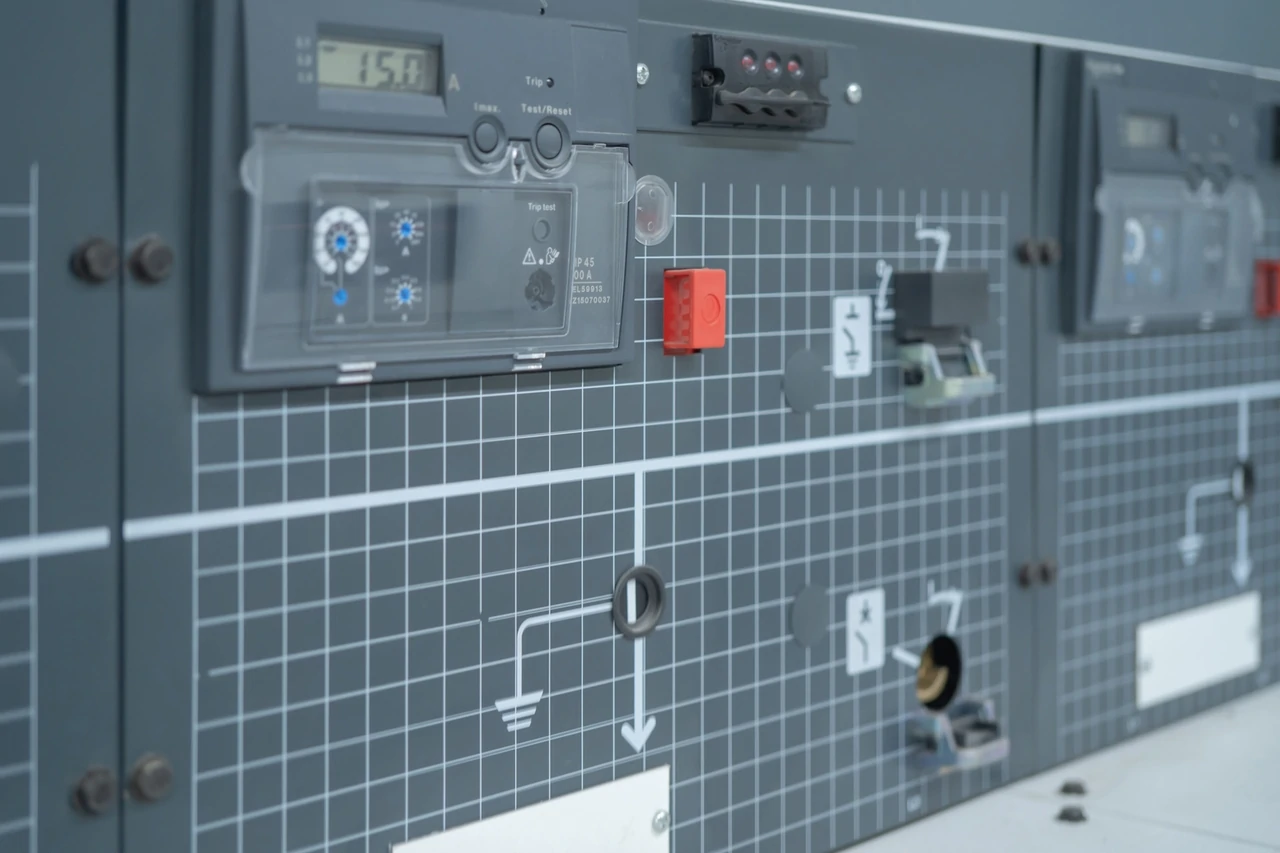

Pomiary w rozdzielnicy: prądy na L1/L2/L3 i prąd N

W terenie najpierw warto odpowiedzieć na pytanie, czy asymetria jest „stała” czy „pikowa”. Do tego potrzebujesz pomiarów prądów na L1/L2/L3 oraz prądu w N, najlepiej w rejestracji dobowej, a w obiektach produkcyjnych często tygodniowej. Narzędziem jest analizator jakości energetycznej albo cęgi prądowe true-RMS z rejestracją.

W analizie praktycznej lepiej patrzeć nie tylko na maksima, ale też na wartości reprezentatywne, np. 95. percentyl prądu na fazę i korelację czasową z pracą fotowoltaiki oraz magazynu energii. Jeśli prąd N jest wysoki i rośnie wraz z pracą odbiorów jednofazowych, to masz fizyczny symptom niesymetrycznego obciążenia. Jeśli natomiast prądy są dość zbliżone, a mimo to falownik fotowoltaiczny zgłasza ograniczenia, częściej winna bywa sieć (napięcie, impedancja) albo pomiar.

Dane z inwertera/EMS: moc na fazę, statusy limitów, logi zdarzeń

Drugim filarem są dane z falownika i EMS. Interesują Cię wykresy mocy na fazę, napięcia na fazach, moc baterii (ładowanie/rozładowanie), kierunek przepływu do sieci oraz statusy limitów. W logach warto odróżnić „limit eksportu” (sterowanie celowe) od „limitów sieciowych” (np. przekroczenie napięcia) oraz od „limitów toru bateryjnego” (np. maksymalny prąd rozładowania).

Typowy problem w obiektach z krótkimi cyklami maszyn jest taki, że szybkie skoki mocy na jednej fazie powodują, że falownik „goni” bilans, wchodzi w ograniczenia na chwilę, po czym wraca. Jeśli do tego dochodzi magazyn energii z własnymi limitami mocy, system może często przełączać strategię, co pogarsza stabilność sterowania i zwiększa ryzyko alarmów.

Weryfikacja przekładników CT i kierunków pomiaru (częsty błąd)

Błędy CT potrafią perfekcyjnie udawać asymetrię. Najczęstsze to zła orientacja (odwrócony kierunek), pomylenie faz albo montaż w punkcie, który nie obejmuje całego bilansu obiektu. Skutek jest taki, że falownik fotowoltaiczny steruje na błędnych danych: ogranicza moc, ładuje baterię „w złym momencie” albo utrzymuje import/eksport, którego nie powinno być.

W praktyce serwisowej sensowny jest prosty test kontrolny: włącz znane, stabilne obciążenie na jednej fazie, obserwuj wskazania mocy/prądu per-faza w falowniku fotowoltaicznym i na analizatorze, a następnie porównaj znaki kierunków. Jeżeli dane nie są spójne, najpierw napraw pomiar, dopiero potem oceniaj falownik fotowoltaiczny.

Jak odróżnić asymetrię obciążenia od problemów sieci (napięcie, impedancja)

Jeżeli nierównowaga mocy jest wyraźna, a napięcia na fazach są stabilne i „typowe”, to źródłem jest zwykle rozdział odbiorów w obiekcie. Jeżeli natomiast obciążenia są w miarę równe, a napięcia na fazach pływają, rosną w południe i pojawiają się alarmy napięciowe, problem często leży po stronie sieci: impedancja przyłącza, końcówka linii, duże nasycenie PV w okolicy.

W obiektach na końcu linii zdarza się, że asymetria obciążenia jest umiarkowana, ale i tak występuje ograniczanie PV, bo napięcie na jednej fazie szybciej dobija do progu odłączenia. Wtedy „rebalans” obwodów pomaga, ale czasem potrzebne są też uzgodnione działania po stronie nastaw pracy z mocą bierną lub po stronie przyłącza.

Projektowanie instalacji: jak ograniczyć asymetrię już na etapie koncepcji

Zanim zajmiemy się szczegółami bilansowania faz, warto zrozumieć, dlaczego planowanie rozdzielnicy i rozmieszczenie odbiorów mają kluczowe znaczenie dla ograniczenia asymetrii.

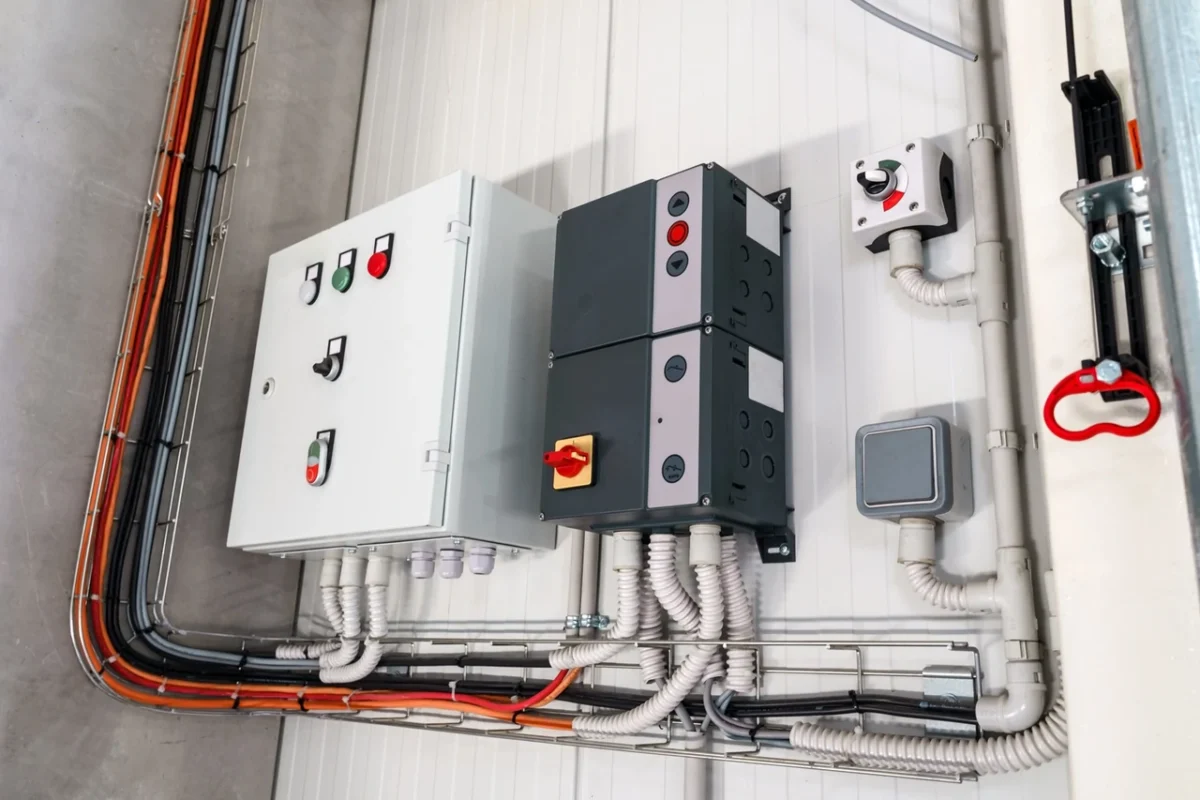

Bilansowanie faz w rozdzielnicy i rozkład odbiorów (praktyka wykonawcza)

Najbardziej trwałe ograniczenie asymetrii zwykle nie zaczyna się od falownika, tylko od rozdzielnicy. W obiektach modernizowanych potrzebujesz audytu obwodów i realnego profilu obciążenia, bo „moc z tabliczki” rzadko oddaje rzeczywistość. Kluczowe jest równomierne rozdzielenie dużych odbiorów jednofazowych, zostawienie rezerwy na rozbudowę i wydzielenie obwodów, które będą rosły (np. EV, IT, procesy sezonowe).

Jeśli inwestor zakłada rozbudowę, warto zaplanować „rebalans” jako czynność cykliczną: nie jednorazowe przełożenie obwodów, tylko okresową weryfikację, czy rozkład nadal ma sens po dołożeniu nowych urządzeń.

Dobór inwertera: trójfazowy, możliwość niesymetrycznej pracy, limity na fazę

Dobierając inwerter trójfazowy do obiektu z asymetrią, kluczowe pytania nie brzmią „jaka moc całkowita”, tylko „jaka maksymalna moc na fazę” oraz „jaki jest limit asymetrii faz w trybie pracy sieciowej i w trybie zasilania awaryjnego”. Do tego dochodzi to, czy falownik fotowoltaiczny pracuje z pomiarem per-faza oraz jak reaguje na jednoczesny import i eksport.

W tym miejscu często pojawia się pytanie: czy inwerter hybrydowy tryb awaryjny obsługuje 100% asymetrii faz, czyli czy może podać całą moc tylko na jedną fazę. W typowych trójfazowych konstrukcjach odpowiedź brzmi: nie w sposób nieograniczony. Nawet jeśli urządzenie ma tryb niesymetryczny, zwykle działa on w określonych granicach prądu i mocy na fazę oraz w ramach ograniczeń sieci. „100% na jedną fazę” częściej jest możliwe w systemach projektowanych jako jednofazowe albo w rozwiązaniach, gdzie część odbiorów krytycznych jest celowo przeniesiona na wyjście jednofazowe backup.

Dobór mocy PV i magazynu do profilu obciążenia (a nie odwrotnie)

Przewymiarowanie PV nie rozwiązuje asymetrii, jeśli wąskim gardłem jest jedna faza. Możesz mieć dużo energii rocznie, ale w godzinach produkcji i tak „utkniesz” na limicie mocy na fazę albo na ograniczeniach napięciowych. W takich przypadkach większy efekt daje korekta rozdziału odbiorów, a dopiero potem magazyn energii i EMS, o ile sterowanie per-faza jest realnie dostępne i ma sens ekonomiczny.

W B2B liczy się przewidywalność i stabilność. Magazyn energii dobrany „na papierze” do energii dobowej, ale bez uwzględnienia mocy na fazę i pików jednofazowych, potrafi rozczarować, bo nie spełni roli „szczytówki” na problematycznej fazie.

Jak bilansować fazy w instalacji PV z magazynem energii?

Najpierw robi się rzeczy, które nie wymagają elektroniki: przeniesienie obwodów między fazami, zmiana fazy wybranych odbiorów i uporządkowanie rozdzielnicy. Potem warto ustawić strategię pracy odbiorów: harmonogramy, priorytety, opóźnienia startów urządzeń, a dla EV sterowanie prądem ładowania. Dopiero na końcu ma sens dokładanie bardziej zaawansowanego EMS, który reaguje w czasie rzeczywistym na moc na fazę i ogranicza piki.

Balansowanie faz w magazynie energii przez EMS nie „złamie” limitów fizycznych falownika fotowoltaicznego ani ograniczeń OSD. EMS może zmniejszyć piki i poprawić wykorzystania energii, ale jeśli obiekt wymaga regularnie dużej mocy jednofazowej, to problemem jest architektura zasilania odbiorów, a nie brak automatyki.

Sterowanie i automatyka: EMS, ładowarki EV, odbiory krytyczne

Zanim przyjrzymy się szczegółowym funkcjom EMS, warto zrozumieć, kiedy sterowanie per-faza przynosi realne korzyści biznesowe i energetyczne.

EMS i sterowanie per-faza: kiedy ma sens biznesowo

EMS ma sens wtedy, gdy obiekt ma powtarzalne piki na pojedynczych fazach, a koszt energii i profilu mocy uzasadnia sterowanie odbiorami. System zarządzania energią może ustalać priorytety (PV → odbiory → magazyn → eksport), redukować jednoczesny import/eksport, a także ograniczać piki na pojedynczej fazie, jeśli ma dane per-faza i realny wpływ na odbiorniki (np. poprzez sterowanie ładowaniem, blokady startu, modulację mocy).

W obiektach z wieloma krótkimi cyklami maszyn problemem nie jest „brak energii”, tylko dynamika. Bez EMS falownik może często trafiać w ograniczenia, bo nie nadąża za zmianą profilu. Z EMS można to wygładzić, ale warunkiem jest dostęp do danych w czasie rzeczywistym i możliwość sterowania odbiorami, a nie tylko pasywne monitorowanie.

Integracja ładowarek EV (1F/3F) jako źródło asymetrii

Ładowarka EV jednofazowa potrafi zdominować profil jednej fazy na wiele godzin i „wypchnąć” system w ograniczenia. W zastosowaniach komercyjnych, gdzie jest kilka punktów ładowania, kluczowe jest dynamiczne równoważenie obciążenia oraz preferowanie ładowania trójfazowego tam, gdzie to możliwe. Technicznie liczy się możliwość sterowania prądem i komunikacja z EMS (np. przez standardowe protokoły integracyjne), aby nie doprowadzać do sytuacji, w której PV eksportuje na dwóch fazach, a EV importuje na trzeciej.

Jeśli z powodów flotowych część pojazdów ładuje się 1F, często bardziej opłaca się przeprojektować zasilanie i harmonogramy ładowania niż „dokładać” moc PV, bo ograniczeniem i tak pozostanie moc na fazę.

Odbiory krytyczne i praca awaryjna (backup/UPS) a asymetria

Tryb awaryjny (backup/EPS) rządzi się innymi prawami niż praca on-grid. Część falowników w trybie wyspowym ma inne limity mocy, część podtrzymuje tylko wybrane obwody, a część wymaga bardziej restrykcyjnej symetrii. Z tego wynika bardzo praktyczne pytanie: co się stanie, gdy w trybie backup obciążymy tylko jedną fazę.

Odpowiedź zależy od architektury wyjścia backup i dopuszczalnej niesymetrii w trybie wyspowym. W jednych układach obciążenie jednej fazy będzie możliwe do określonego limitu mocy na fazę, w innych system ograniczy moc lub zadziała zabezpieczenie, a w skrajnych przypadkach wyjście backup może zostać odłączone, jeśli producent przewidział ochronę przed nadmierną niesymetrią. Dlatego dla obiektów z IT, chłodnictwem lub procesami krytycznymi projekt powinien jawnie opisywać: które fazy/obwody są podtrzymywane, jaka jest maksymalna moc na fazę w backup oraz jak zachowuje się system przy obciążeniu wyłącznie jednej fazy.

Czy inwerter hybrydowy może zasilać tylko jedną fazę?

Może realizować zasilanie jednofazowych odbiorników z 3 faz, ale to nie jest to samo, co praca całego systemu jako jednofazowego. Jeżeli masz trójfazowy falownik fotowoltaiczny, to zasilanie „tylko jednej fazy” zwykle oznacza pracę z dużą niesymetrią, która bywa ograniczana prądowo, programowo lub warunkami przyłączenia. W trybie zasilania awaryjnego dodatkowo dochodzi kwestia tego, czy wyjście awaryjne jest trójfazowe, jednofazowe, czy podtrzymuje tylko wybrane obwody.

W projektach B2B bezpieczeństwo jest priorytetem – lepiej przyjąć, że krytyczne jednofazowe odbiory muszą mieć zapewniony limit mocy na tej fazie w każdym trybie pracy.

Scenariusze typowe w Europie/PL i rekomendowane rozwiązania

Zanim przejdziemy do szczegółowych scenariuszy, warto zrozumieć, jak etapowa rozbudowa obiektu wpływa na asymetrię faz i działanie instalacji PV z falownikiem hybrydowym.”

Małe zakłady i magazyny: duże 1F + rozbudowa etapowa

Częsty przypadek to obiekt, który rósł etapami: dochodziły kolejne gniazda, kolejne urządzenia, kolejne strefy oświetlenia. Fazowość „dryfuje”, a PV i falownik hybrydowy są dokładane później. Wtedy instalacja PV ujawnia problem, którego wcześniej nikt nie monitorował, bo rachunek „jakoś się zgadzał”.

Rekomendowane podejście jest konsekwentne: audyt faz przed doborem falownika, plan rebalansowania obwodów, a następnie weryfikacja limitów mocy na fazę i limitu asymetrii faz w dokumentach przyłączeniowych. Dopiero na tej podstawie dobiera się architekturę sterowania i ewentualnie EMS.

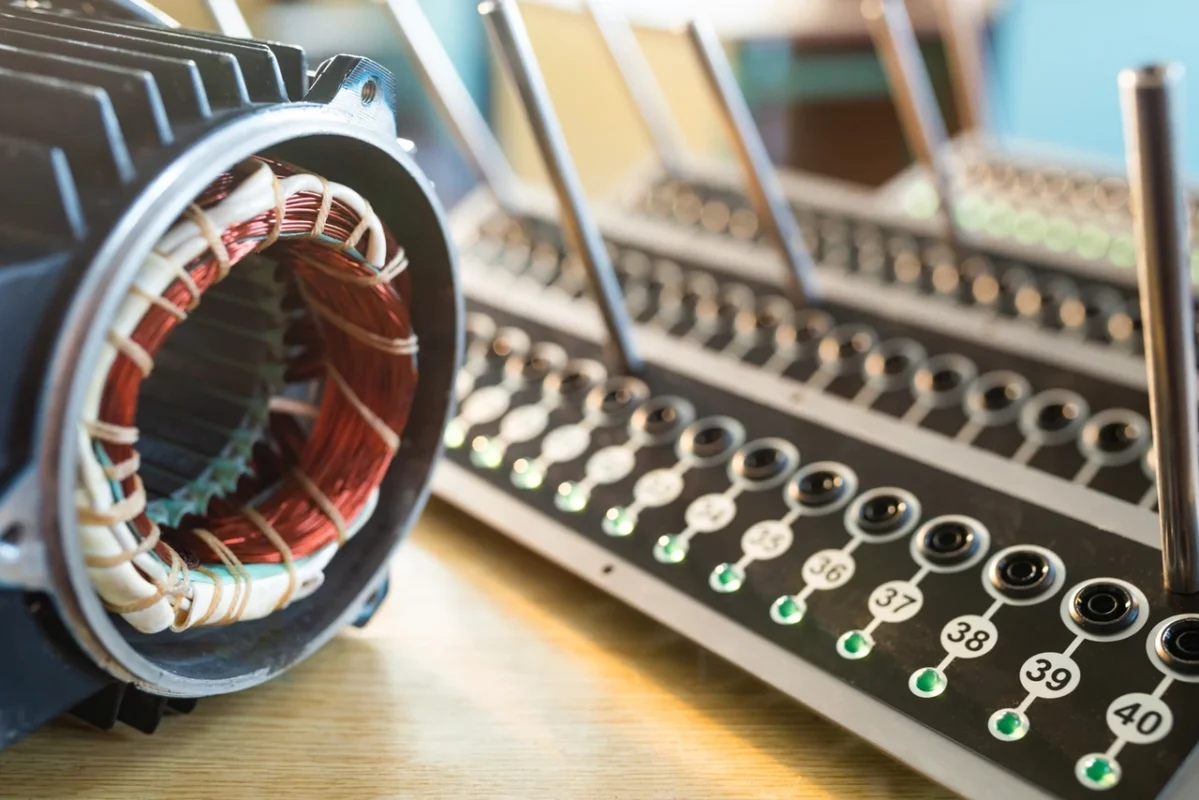

Chłodnictwo, HVAC, pompy: napędy z falownikami i wpływ na profil faz

W chłodnictwie i HVAC część napędów jest trójfazowa, ale elementy pomocnicze bywają jednofazowe. Do tego przekształtniki wpływają na jakość energii: harmoniczne, zmienny cos φ, wrażliwość zabezpieczeń różnicowoprądowych. Jeśli pojawiają się wyzwolenia zabezpieczeń lub błędy komunikacji urządzeń, sama asymetria mocy może być tylko częścią problemu.

W takich obiektach pomiar „raz cęgami” jest niewystarczający. Potrzebujesz rejestracji w czasie, często również analizy harmonicznych i zdarzeń napięciowych, żeby nie próbować leczyć objawu (np. podmianą falownika fotowoltaicznego) zamiast przyczyny.

Obiekty z wysokim napięciem na sieci lokalnej: ograniczenia PV mimo poprawnego bilansu

Zdarza się, że obiekt jest dobrze zbilansowany, a mimo to falownik fotowoltaiczny ogranicza moc w słoneczne dni. Wtedy winne bywa wysokie napięcie w sieci lokalnej lub wysoka impedancja przyłącza. Objawem są alarmy napięciowe oraz różnice napięć między fazami narastające w południe, gdy produkcja energii słonecznej jest największa.

W takim przypadku działania „wewnątrz obiektu” pomagają tylko częściowo. Potrzebujesz sprawdzenia napięć w punkcie przyłączenia, oceny spadków/wzrostów napięcia oraz, jeśli to uzasadnione, uzgodnionych z OSD korekt nastaw pracy z mocą bierną (zgodnych z kodeksami sieci i IRiESD). Czasem rozwiązaniem jest też uporządkowanie przyłącza po stronie obiektu, ale to wymaga oceny przez osobę z uprawnieniami i w zgodzie z warunkami technicznymi.

Modernizacje i retrofit: kiedy opłaca się przebudować rozdzielnicę

W modernizacjach często kusi, aby „załatwić temat” samym EMS. W praktyce, jeśli asymetria wynika z tego, że większość ciężkich obwodów jednofazowych jest na jednej fazie, przebudowa rozdzielnicy i rebalans faz potrafią dać najszybszy i najbardziej trwały efekt. To nie zawsze jest tanie, bo oznacza prace elektryczne i ryzyko przestojów, ale często jest tańsze niż wielomiesięczne strojenie automatyki, które i tak nie pokona limitu mocy na fazę.

W decyzji B2B liczą się koszty przestoju, zgodność z aktualnymi wymaganiami oraz ryzyko „gaszenia pożarów” w eksploatacji. Jeśli obiekt ma rosnąć, inwestycja w uporządkowanie rozdziału faz zwykle broni się lepiej niż doraźne obejścia.

Kryteria wyboru i odbioru: checklista dla projektanta, integratora i inwestora

Zanim przejdziemy do szczegółowej specyfikacji falownika i baterii, warto zrozumieć, które parametry są kluczowe przy minimalizowaniu ryzyka asymetrii w projekcie i odbiorze instalacji.

Specyfikacja inwertera i baterii pod kątem asymetrii (zapisy do SIWZ/umowy)

Jeśli asymetria jest realnym ryzykiem, to w wymaganiach do projektu i dostaw powinny znaleźć się parametry, które zwykle są pomijane. Kluczowe są: dopuszczalna niesymetria mocy, maksymalna moc/prąd na fazę w trybie sieciowym i w trybie awaryjnym, sposób pomiaru (meter/CT per-faza), zachowanie przy ograniczeniach OSD (limit eksportu, reakcje na napięcie) oraz integracja z EMS.

Warto też wprost zapisać, że „inwerter hybrydowy” nie oznacza automatycznie „pełne bilansowanie faz”. Hybrydowy oznacza integrację PV i magazynu energii, ale sposób rozkładu mocy na fazach jest osobną cechą urządzenia i jego konfiguracji.

Przy okazji pojawia się pytanie, dlaczego asymetria faz jest ważna dla domów i małych firm. Powód jest podobny jak w B2B: rośnie udział jednofazowych, dużych odbiorów, a jednocześnie rośnie znaczenie autokonsumpcji i większą niezależność energetyczną. Bez kontroli asymetrii można mieć „dobrą” moc PV na papierze i „słabą” efektywność w praktyce.

Testy odbiorowe na obiekcie: jak potwierdzić brak problemów

Odbiór powinien potwierdzić zachowanie per-faza, a nie tylko sumę mocy. Minimalny sensowny zestaw testów to wymuszenie wyraźnego obciążenia na jednej fazie, obserwacja mocy falownika per-faza, reakcja magazynu energii, kontrola napięć oraz sprawdzenie, czy nie występuje niepożądany jednoczesny import i eksport wynikający z błędnego bilansu.

Poniżej procedura w formie kroków, bo w uruchomieniach liczy się powtarzalność:

1. Zweryfikuj zgodność faz CT/meter z fazami w rozdzielnicy oraz kierunki pomiaru przy znanym obciążeniu.
2. Włącz stabilne, jednofazowe obciążenie o znanej mocy na L1, następnie na L2 i L3 (oddzielnie), rejestrując moc na fazę z falownika i z analizatora.
3. Sprawdź reakcję falownika i magazynu: czy moc na fazę podąża za obciążeniem, czy pojawiają się limity asymetrii lub prądowe.
4. Skontroluj napięcia L1/L2/L3 w tych samych chwilach i zweryfikuj, czy ograniczenia nie wynikają z napięcia.
5. W trybie backup (jeśli dotyczy) powtórz test na obwodach krytycznych, w tym scenariusz „obciążamy tylko jedną fazę”, aby potwierdzić zachowanie zgodne z wymaganiami obiektu.

Dokumentacja powykonawcza i monitoring KPI (autokonsumpcja, curtailment, alarmy)

W dokumentacji warto archiwizować dane: wykresy per-faza, zdarzenia limitów, energię z/do sieci, nadwyżka energii, energię magazynu oraz czas przełączenia między trybami pracy. W B2B profil obciążenia zmienia się wraz z procesem, więc cykliczny przegląd nastaw po zmianach chroni wynik ekonomiczny.

Nowa ładowarka EV albo nowa linia produkcyjna potrafią w tydzień zmienić „najgorszą fazę” i zrobić z asymetrii problem, którego wcześniej nie było – dlatego inteligentny monitoring i serwis są kluczowe.

Kiedy wezwać audyt jakości energii i jakie są czerwone flagi

Audyt jakości energii jest uzasadniony, gdy pojawiają się częste wyzwalania RCD/MCB, alarmy falownika związane z siecią, skoki napięcia, wysoki prąd N albo niestabilne odczyty CT. Warto go rozważyć także wtedy, gdy planujesz zwiększenie mocy falownika lub magazynu energii „bo PV się ucina”, ale nie masz twardych danych, czy przyczyną jest asymetria obciążenia, napięcie w sieci, czy konfiguracja. W przeciwnym razie łatwo zainwestować w większą moc, która nadal będzie ograniczana przez ten sam mechanizm.

Na koniec praktyczny wniosek dla planowania instalacji komercyjnej: jeśli obiekt ma znaczące jednofazowe piki, to asymetria obciążenia inwerter hybrydowy nie jest tematem „od strojenia aplikacji”, tylko tematem architektury elektrycznej. Najpierw uporządkuj fazy i pomiar, potem dobierz falownik i magazyn pod realną moc na fazę, a dopiero na końcu dokładaj EMS do wygładzania profilu i redukcji pików.
