Obniżenie napięcia w sieci przy instalacji PV: przyczyny, diagnostyka i skuteczne rozwiązania

obniżenie napięcia w sieci

Spis treści

Wstęp

Obniżenie napięcia w sieci to temat, który w ostatnich latach przestał być zagadnieniem wyłącznie dla operatora systemu dystrybucyjnego. W praktyce coraz częściej dotyczy projektantów, instalatorów, integratorów systemów i właścicieli obiektów z instalacją PV. Powód jest prosty: wraz ze wzrostem liczby źródeł rozproszonych rośnie też skala lokalnych problemów z profilem napięciowym, szczególnie w sieciach niskiego napięcia o wysokiej impedancji i niewielkim poborze dziennym.

W obiektach komercyjnych i przemysłowych problem najczęściej pojawia się jako konkretny objaw. Falownik wyłącza się podczas najwyższej produkcji PV, a mimo dobrych warunków pogodowych instalacja nie osiąga oczekiwanych uzysków. Logi urządzenia często wskazują wtedy na przekroczenie napięcia.

W takich przypadkach nie zawsze potrzebne jest obniżenie napięcia po stronie OSD. Często przyczyną jest lokalny wzrost napięcia wywołany eksportem energii z instalacji PV. Dlatego przed podjęciem działań należy sprawdzić zarówno parametry sieci, jak i instalację wewnętrzną obiektu, w tym konfigurację falownika oraz przewody AC.

Najważniejsze jest rozróżnienie między problemem po stronie sieci publicznej a lokalnym wzrostem napięcia w instalacji obiektu. Napięcie w sieci może spełniać wymagania, a mimo to falownik może ograniczać moc lub wyłączać się z powodu warunków występujących lokalnie. Dlatego przed wyborem rozwiązania należy ustalić, czy źródło problemu znajduje się po stronie sieci publicznej, czy instalacji wewnętrznej obiektu.

Kiedy wysokie napięcie w sieci zaczyna ograniczać pracę instalacji PV

Jak rozpoznać, że napięcie sieciowe jest zbyt wysokie dla pracy instalacji PV?

Najczęstszy sygnał ostrzegawczy to wyłączanie falownika w powtarzalnych porach dnia, zwykle między późnym rankiem a wczesnym popołudniem. W obiektach biznesowych łatwo to przeoczyć, ponieważ instalacja nadal częściowo pracuje, a straty ujawniają się dopiero w raportach produkcji energii. Jeżeli napięcie w sieci fotowoltaicznej rośnie w chwili eksportu energii, inwerter może najpierw ograniczać moc, a dopiero później się wyłączać. Dla właściciela obiektu oznacza to ukrytą utratę produkcji energii (curtailment), która obniża efektywność projektu mimo braku widocznej awarii.

Drugim objawem są komunikaty o przekroczeniu napięcia, często odnoszące się do wartości granicznych zbliżonych do 253 V po stronie nN. Pojedynczy odczyt nie przesądza jeszcze o problemie, ponieważ napięcie sieciowe jest zmienne. Jeśli jednak napięcie przekracza dopuszczalny poziom regularnie i zbiega się to z generacją PV, trzeba sprawdzić, czy źródłem jest wysokie napięcie w sieci zewnętrznej, czy wzrost napięcia na odcinku między falownikiem a punktem przyłączenia.

Dlaczego problem nasila się w sieciach niskiego napięcia z dużą liczbą mikroinstalacji?

W rzeczywistości napięcie w sieci z fotowoltaiką rośnie tam, gdzie lokalna generacja przewyższa bieżące zużycie, a energia płynie w kierunku transformatora. Im większa impedancja sieci i im dłuższy odcinek linii, tym większy przyrost wartości napięcia przy oddawaniu mocy. Dlatego problem szczególnie często pojawia się na końcach linii, na obszarach podmiejskich i wiejskich oraz w lokalizacjach, gdzie w krótkim czasie przybyło wiele instalacji PV w okolicy.

Dlatego dwie instalacje PV o tej samej mocy mogą mieć zupełnie różne warunki pracy. Obiekt położony blisko transformatora i charakteryzujący się większym zużyciem energii w ciągu dnia może działać stabilnie. Instalacja znajdująca się dalej od źródła zasilania, przy mniejszym poborze lokalnym, może natomiast doświadczać wzrostów napięcia.

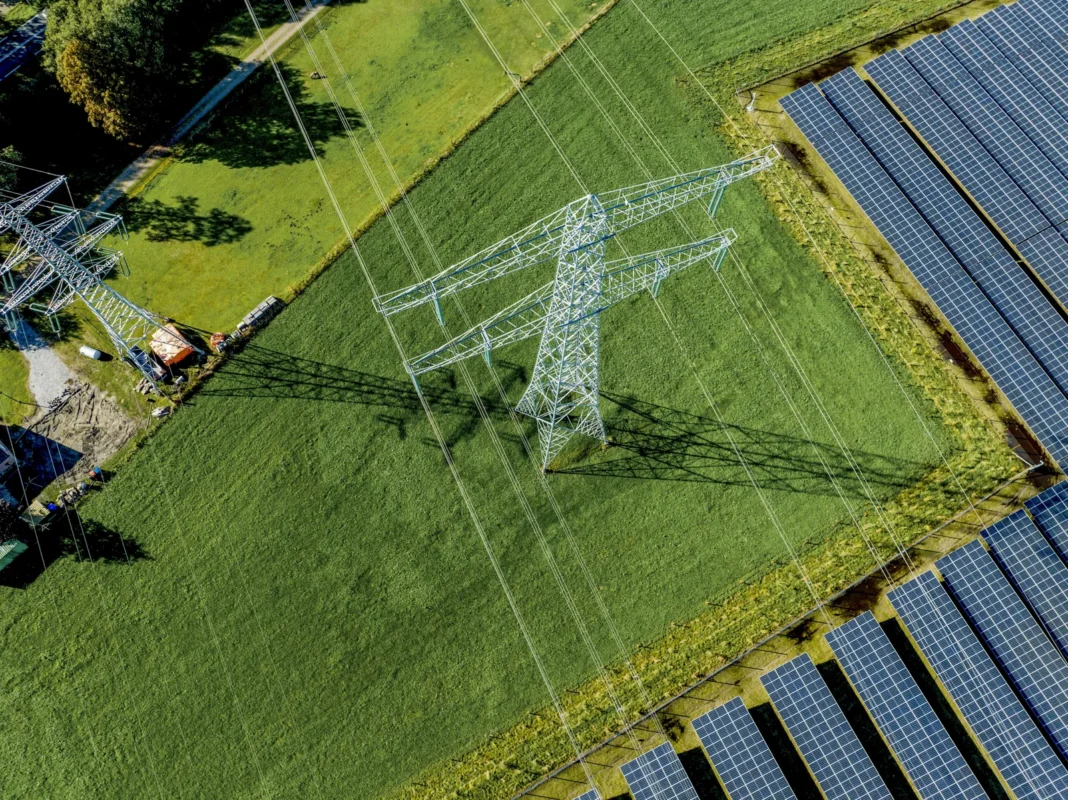

Widok z góry farmy fotowoltaicznej obok linii wysokiego napięcia, nadwyżka energii słonecznej podnosi wartość napięcia w publicznej sieci dystrybucyjnej.

Jakie obiekty są najbardziej narażone na wahania i redukcję napięcia?

Największe ryzyko dotyczy magazynów, hal logistycznych, farm rooftop oraz obiektów z dużą mocą zainstalowaną PV i relatywnie małym zużyciem energii w południe. Problem często pojawia się też w zakładach z rozległą infrastrukturą kablową, gdzie sama instalacja elektryczna powoduje dodatkowy wzrost napięcia pomiędzy falownikiem a główną rozdzielnią. Istotna jest nie tylko moc paneli fotowoltaicznych, lecz także odległość od transformatora, układ rozdzielni i rozkład odbiorników na fazach.

Czy problem dotyczy tylko oddawania energii do sieci?

Nie. W przypadku instalacji PV głównym wyzwalaczem problemów napięciowych jest zwykle eksport energii w okresach najwyższej generacji, gdy lokalna produkcja przewyższa bieżące zużycie. Odchylenia napięcia mogą jednak wpływać również na jakość zasilania odbiorów, szczególnie urządzeń wrażliwych na parametry sieci. Dla obiektu komercyjnego oznacza to potencjalne konsekwencje dla automatyki, napędów, UPS-ów i innych urządzeń elektrycznych wrażliwych na wahania napięcia. Z drugiej strony zbyt agresywne obniżanie napięcia może pogorszyć warunki pracy części odbiorników. Dlatego rozwiązanie problemu nie polega na prostym „obniżeniu napięcia za wszelką cenę”, ale na zachowaniu równowagi między produkcją PV, bezpieczeństwem pracy instalacji, efektywnością oraz wymaganiami sieci.

Wysokie napięcie w sieci PV – jak rozumieć problem technicznie?

Czym różni się obniżenie napięcia od spadku napięcia?

To rozróżnienie ma znaczenie praktyczne, ponieważ pojęcia „obniżenie napięcia” i „spadek napięcia” opisują różne zjawiska.

Obniżenie poziomu napięcia w sieci publicznej oznacza celowe działanie po stronie operatora systemu dystrybucyjnego, na przykład zmianę nastaw transformatora lub zastosowanie innych środków regulacji napięcia.

Spadek napięcia jest natomiast naturalnym zjawiskiem występującym w instalacji podczas przepływu prądu przez przewody i elementy sieci. Jego wartość zależy między innymi od długości przewodów, ich przekroju oraz impedancji obwodu.

W instalacjach PV częstym zjawiskiem jest lokalny wzrost napięcia podczas eksportu energii. W takim przypadku analiza powinna objąć nie tylko sieć publiczną, ale również instalację AC pomiędzy falownikiem a PCC.

Wysokie napięcie na zaciskach falownika nie zawsze oznacza problem po stronie OSD. Przyczyną mogą być również parametry instalacji AC, długość przewodów, przekrój kabli lub jakość połączeń. Aby określić źródło problemu, należy porównać napięcie na falowniku z wartością w PCC.

Jakie poziomy napięcia są dopuszczalne w sieci nN?

W publicznych sieciach niskiego napięcia punktem odniesienia jest napięcie znamionowe 230 V, a charakterystyka jakości napięcia jest oceniana między innymi zgodnie z wymaganiami normy EN 50160dotyczącej parametrów jakości napięcia w sieciach publicznych. W praktyce oznacza to, że napięcie zasilające powinno mieścić się w granicach 230 V ±10%, czyli około 207–253 V, przy określonych warunkach uśredniania i oceny parametrów sieci. Nie oznacza to jednak, że każdy chwilowy odczyt z licznika lub falownika musi znajdować się dokładnie w tym zakresie.

Przy analizie problemów instalacji PV należy rozróżnić trzy różne poziomy oceny. Pierwszy to zgodność jakości napięcia w publicznej sieci dystrybucyjnej według odpowiednich norm. Drugi to progi zabezpieczeń falownika, które mogą powodować ograniczenie mocy lub odłączenie urządzenia przy określonych wartościach napięcia. Trzeci to wymagania przyłączeniowe oraz ustawienia określone przez OSD, które definiują sposób reakcji instalacji na zmiany parametrów sieci.

Dlatego pojedynczy pik napięcia nie wystarcza do oceny problemu. Dla instalatora i zarządcy obiektu najważniejszy jest profil napięcia w czasie, powiązany z produkcją PV, eksportem energii oraz rzeczywistym obciążeniem obiektu.

Jak działa regulacja napięcia w sieci dystrybucyjnej?

Operatora systemu dystrybucyjnego interesuje napięcie w całym fragmencie sieci, a nie tylko w jednym budynku. Regulacja jest zwykle realizowana przez nastawy transformatorów i przełączanie zaczepów, czasem wspierane przez układy automatyki. Problem polega na tym, że obniżanie napięcia dla jednego obszaru może pogorszyć warunki zasilania w innym miejscu tej samej linii. OSD musi więc godzić potrzeby odbiorców blisko stacji i na końcówkach ciągu zasilającego. To dlatego interwencja operatora nie zawsze jest szybka, a czasem nie wystarcza do pełnego rozwiązania problemu bez modernizacji sieci.

Czy obniżenie napięcia poprawia warunki pracy falownika?

Tak, ale tylko wtedy, gdy źródłem problemu jest zbyt wysokie napięcie w punkcie przyłączenia albo w jego bezpośrednim otoczeniu. W takiej sytuacji obniżenie napięcia może ograniczyć wyłączenie falownika i zmniejszyć skalę redukcji produkcji. Z drugiej strony nadmierna redukcja napięcia może niekorzystnie wpłynąć na inne odbiorniki, szczególnie te wrażliwe na niskie napięcie sieciowe. Dla projektanta oznacza to konieczność oceny całego układu, a nie tylko reakcji inwertera.

Dlaczego napięcie rośnie w instalacjach PV?

Zbyt wysoka impedancja linii i odległość od stacji transformatorowej

Jedna z najczęstszych przyczyn wysokiego napięcia w sieci przy pracy PV to duża impedancja sieci. Im dłuższa linia i mniejszy przekrój przewodów, tym bardziej eksport energii podnosi napięcie lokalnie. W obiektach komercyjnych poza centrami miejskimi jest to szczególnie istotne, ponieważ punkt przyłączenia bywa oddalony, a moc instalacji fotowoltaicznej relatywnie duża względem lokalnego poboru.

Niedopasowanie mocy instalacji PV do warunków przyłączeniowych

Sama zgoda na przyłączenie instalacji PV nie oznacza, że będzie ona zawsze pracować z pełną mocą. Warunki sieciowe mogą zmieniać się wraz z rozwojem kolejnych źródeł OZE oraz zmianami lokalnego zużycia energii. W efekcie sieć może mieć coraz większe trudności z odbiorem nadwyżek energii w okresach wysokiej generacji PV.

Wpływ asymetrii faz i nierównomiernego obciążenia

Asymetria faz często komplikuje diagnostykę, ponieważ problem z napięciem może być lokalny tylko dla jednej fazy, a nie występować w całym układzie. Przepięcie może mieć charakter fazowy (phase-specific), co oznacza, że jedna faza może przekroczyć próg pracy falownika, podczas gdy pozostałe pozostają jeszcze poniżej tego poziomu.

Przyczyną mogą być między innymi nierównomiernie rozłożone odbiory jednofazowe, lokalne klastrowanie jednofazowych instalacji PV albo różna reakcja kilku falowników pracujących w jednym obiekcie. Dlatego ocena napięcia powinna obejmować pomiary faza-po-fazie, a nie wyłącznie wartości uśrednione dla całego układu.

W instalacjach biznesowych takie różnice mogą wpływać nie tylko na pracę falowników, ale również na odbiorniki, zabezpieczenia i automatykę.

Jak duże znaczenie mają parametry samej instalacji wewnętrznej?

Duże znaczenie ma prawidłowe zaprojektowanie instalacji wewnętrznej. Wzrost napięcia po stronie AC pomiędzy falownikiem a punktem przyłączenia (PCC) powinien stanowić możliwie małą część całego bilansu napięciowego. Celem projektowym jest ograniczenie tego wzrostu do możliwie małego budżetu procentowego, bez wprowadzania dodatkowych kryteriów liczbowych poza wymaganiami dla konkretnej instalacji.

Na lokalny wzrost napięcia wpływają między innymi:

  • długość kabla AC,
  • przekrój przewodów,
  • zastosowanie układu trójfazowego lub jednofazowego,
  • wspólne trasy kablowe i związane z nimi ograniczenia termiczne (derating),
  • słabe połączenia zwiększające rezystancję obwodu.

W praktyce różnicę można zauważyć między krótkim, odpowiednio dobranym grubym kablem blisko PCC a długim, niedowymiarowanym feederem AC, gdzie wzrost napięcia na zaciskach falownika może być znacznie większy podczas eksportu energii.

Skutki zbyt wysokiego i zbyt niskiego napięcia dla instalacji fotowoltaicznej

Wyłączenia falownika i utrata uzysków energii

Najbardziej bezpośrednią konsekwencją może być wyłączenie falownika, a każdy taki epizod oznacza utratę części możliwej do uzyskania energii. W obiektach komercyjnych problem jest szczególnie kosztowny wtedy, gdy występuje często w okresach najwyższej generacji. Rocznie może to oznaczać istotny spadek uzysków i pogorszenie opłacalności inwestycji.

Ograniczanie mocy czynnej i wpływ na autokonsumpcję

Nowoczesny falownik nie zawsze od razu przechodzi w pełne wyłączenie. Często najpierw ogranicza moc czynną, aby utrzymać zgodność z wymaganiami sieciowymi. To zmniejsza eksport, ale wpływa też na bilans ekonomiczny obiektu. Jeżeli profil zużycia był planowany pod określoną produkcję PV, każda redukcja zmienia poziom autokonsumpcji i opóźnia zwrot z inwestycji.

Jakie ryzyka operacyjne pojawiają się po stronie odbiorów i urządzeń?

Odchylenia napięcia mogą wpływać na napędy, zasilacze, systemy HVAC, sterowniki i inne urządzenia elektryczne. W zakładach produkcyjnych oraz logistyce ważna jest nie tylko sama fotowoltaika, ale ciągłość procesów. Dlatego analiza problemu napięciowego powinna obejmować całą infrastrukturę elektryczną, a nie wyłącznie instalację PV.

Czy częste odchylenia napięcia skracają żywotność komponentów?

W ostrożnym ujęciu technicznym można powiedzieć, że powtarzalna praca w warunkach granicznych zwiększa obciążenie eksploatacyjne części elementów energoelektronicznych. Nie oznacza to automatycznie szybkiej awarii, ale z perspektywy asset management warto monitorować zdarzenia, temperatury pracy i historię alarmów. To szczególnie ważne tam, gdzie napięcie regularnie przekracza standardowy poziom roboczy.

Jak diagnozować problem napięciowy przed wyborem rozwiązania

Jakie pomiary jakości energii są potrzebne?

Podstawą jest rejestracja napięcia w czasie, połączona z analizą pracy falownika i profilem obciążenia obiektu. Aby prawidłowo określić źródło problemu, warto przeprowadzić diagnostykę według następującej kolejności:

  1. Zidentyfikować zdarzenia eksportu energii oraz momenty ograniczenia mocy lub wyłączenia falownika na podstawie logów urządzenia.
  2. Porównać wartości napięcia fazowego na zaciskach falownika, aby sprawdzić, czy problem dotyczy jednej fazy czy całego układu.
  3. Wykonać pomiar napięcia w rozdzielnicy głównej podczas okresów wysokiej generacji PV.
  4. Wykonać pomiar w punkcie przyłączenia (PCC), ponieważ jest to miejsce odniesienia przy ocenie parametrów sieci.
  5. Porównać różnicę napięcia między falownikiem a PCC. Duża różnica może wskazywać na problem po stronie instalacji wewnętrznej.
  6. Sprawdzić długość i przekrój kabli AC, bilansowanie faz oraz stan zacisków i połączeń elektrycznych.
  7. Zweryfikować ustawienia regulacji mocy biernej, funkcje Volt-VAR, Volt-Watt oraz sposób sterowania eksportem energii.
  8. Eskalować problem do OSD dopiero wtedy, gdy podwyższone napięcie występuje już w PCC i nie wynika z parametrów instalacji wewnętrznej.

W ramach pomiarów warto zebrać również:

  • alarmy przepięciowe wraz z dokładnymi znacznikami czasu,
  • wartości 10-minutowych średnich napięcia,
  • wartości napięcia dla poszczególnych faz,
  • moc czynną i bierną w czasie występowania zdarzeń,
  • informacje o odległości od transformatora oraz dostępny kontekst danego obwodu sieciowego.

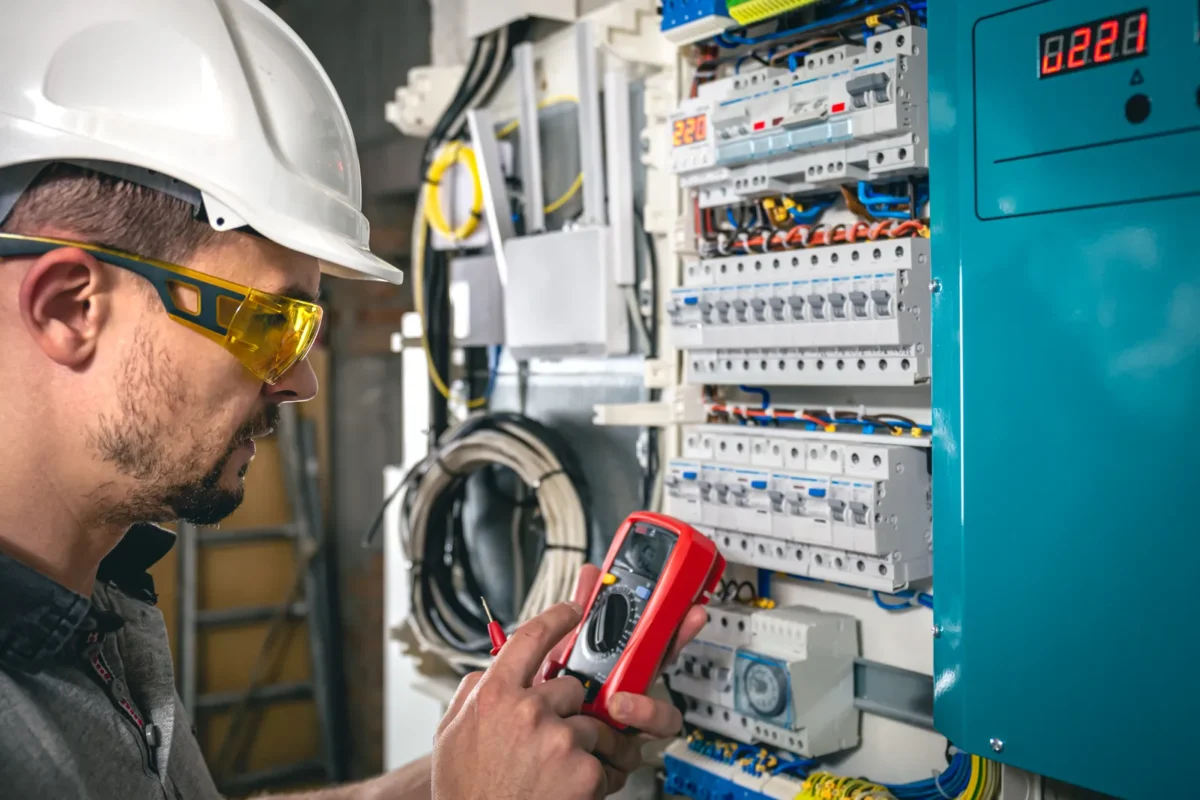

Elektryk w kasku i okularach ochronnych mierzy napięcie multimetrem przy szafie rozdzielnicowej, aby zaplanować zabiegi obniżenia zbyt wysokiego napięcia w instalacji.

Jak długo prowadzić monitoring, aby wynik był wiarygodny?

Pojedynczy słoneczny dzień może dać sygnał, ale nie pełen obraz. Dla obiektów B2B rozsądne jest prowadzenie monitoringu przez kilka dni roboczych i weekend, a przy bardziej złożonych profilach również przez dłuższy okres. Sezonowość ma znaczenie, ponieważ zależność między produkcją PV a obciążeniem technologii w obiekcie nie jest stała.

Czy dane z falownika wystarczą do oceny problemu?

Dane z falownika są ważnym źródłem informacji o momencie wystąpienia problemu, ale nie zastępują pełnej diagnostyki układu. Pokazują między innymi alarmy, wartości napięcia oraz reakcję urządzenia, jednak nie wskazują zawsze, czy przyczyną jest sieć publiczna, czy instalacja wewnętrzna obiektu.

Kluczowe jest porównanie napięcia na zaciskach falownika z wartością napięcia w punkcie przyłączenia (PCC). Jeżeli wzrost występuje głównie po stronie falownika, przyczyny należy szukać w instalacji AC obiektu. Jeżeli podwyższone napięcie jest obecne już w PCC, dalsza analiza powinna uwzględniać warunki sieciowe i możliwość działań po stronie OSD.

Szczegółową procedurę rozdzielenia tych dwóch przypadków opisano w sekcji dotyczącej diagnostyki napięcia. Sam dobór falownika może wpływać na sposób reakcji na podwyższone napięcie, między innymi poprzez dostępne funkcje Volt-VAR, Volt-Watt oraz algorytmy ograniczania mocy, ale nie zastępuje poprawnej analizy warunków sieciowych.

Jak odróżnić problem po stronie OSD od problemu w instalacji obiektu?

Jeżeli podwyższone napięcie zostało potwierdzone już w punkcie przyłączenia (PCC), problem może wymagać dalszej analizy po stronie operatora systemu dystrybucyjnego. W takim przypadku dokumentacja pomiarowa może stanowić podstawę do zgłoszenia problemu i oceny możliwości działań po stronie OSD.

Jeżeli natomiast prawidłowe wartości napięcia występują w PCC, a wzrost pojawia się dopiero pomiędzy punktem przyłączenia a falownikiem, przyczyny należy szukać w instalacji wewnętrznej obiektu. Wtedy analizuje się między innymi przekroje przewodów AC, długość tras kablowych, rozdział faz oraz stan połączeń.

Kluczowa zasada jest prosta: eskalacja do OSD powinna nastąpić dopiero po potwierdzeniu podwyższonego napięcia w PCC, a nie wyłącznie na podstawie alarmu falownika.

Rozwiązania techniczne ograniczające problemy z napięciem w instalacjach PV

Zmiana konfiguracji przyłącza i modernizacja infrastruktury kablowej

W wielu przypadkach najszybszy efekt może przynieść modernizacja po stronie inwestora. Zwiększenie przekroju przewodów AC, skrócenie tras kablowych, przeniesienie falownika bliżej punktu przyłączenia lub uporządkowanie rozdzielni mogą ograniczyć lokalny wzrost napięcia.

W obiektach z rozbudowaną infrastrukturą elektryczną problem często nie wynika wyłącznie z parametrów sieci publicznej, ale również ze strat i spadków napięcia w instalacji wewnętrznej. Dlatego przed kosztowną modernizacją przyłącza warto najpierw ocenić rzeczywiste miejsce powstawania problemu.

Praktycznym przykładem jest sytuacja, w której napięcie w punkcie przyłączenia pozostaje zgodne z wymaganiami, ale podczas dużego eksportu energii napięcie na zaciskach falownika osiąga próg ograniczenia lub wyłączenia. W takim przypadku dominującą przyczyną może być lokalny wzrost napięcia po stronie wewnętrznej instalacji AC, a nie problem w publicznej sieci dystrybucyjnej.

Regulacja mocy biernej i funkcje Volt-VAR w falownikach

Regulacja mocy biernej może wspierać stabilizację napięcia w instalacji PV, szczególnie w systemach wykorzystujących falownik hybrydowy z zaawansowanymi funkcjami zarządzania energią, ale wymaga prawidłowej konfiguracji oraz zgodności z ustawieniami zatwierdzonymi przez OSD. Funkcje regulacyjne falownika nie są rozwiązaniem uniwersalnym i ich skuteczność zależy od lokalnych warunków sieciowych.

Volt-VAR to funkcja, w której falownik reaguje na zmianę napięcia poprzez odpowiednią regulację mocy biernej. Przy wzroście napięcia może zwiększać lub zmieniać pobór mocy biernej w celu wsparcia lokalnej kontroli napięcia.

Volt-Watt działa inaczej — przy zbyt wysokim napięciu ogranicza moc czynną falownika, aby utrzymać zgodność pracy z wymaganiami sieciowymi.

Oba mechanizmy mają określone kompromisy. Regulacja mocy biernej może poprawić lokalne warunki napięciowe, ale wpływa na sposób wykorzystania zdolności falownika i zależy od impedancji sieci. Volt-Watt pomaga uniknąć przekroczeń i niepożądanych wyłączeń, ale bezpośrednio zmniejsza ilość energii oddawanej do sieci.

W praktyce cele stosowania tych funkcji mogą być różne: ograniczenie przypadków nieuzasadnionych wyłączeń falownika (nuisance trips), odzyskanie większej zdolności oddawania energii oraz spełnienie wymagań technicznych związanych z pracą źródła w sieci (grid-code compliance). Dobór parametrów powinien zawsze uwzględniać lokalne warunki oraz wymagania operatora systemu dystrybucyjnego.

Magazyn energii, ograniczenie eksportu i zarządzanie profilem mocy

Magazyn energii może ograniczyć problemy związane ze wzrostem napięcia, ale jego skuteczność zależy od sposobu pracy całego systemu. Jeżeli magazyn ładuje się w okresach wysokiej produkcji PV, zmniejsza ilość energii eksportowanej do sieci. Mniejszy przepływ mocy w kierunku sieci może ograniczyć lokalny wzrost napięcia.

W praktyce znaczenie mają nie tylko pojemność magazynu, ale również moc ładowania, szybkość reakcji systemu zarządzania energią (EMS) oraz sposób sterowania przepływem energii. Zbyt mały magazyn lub niewłaściwie ustawiony algorytm może nie zapewnić wystarczającego efektu w okresach największej generacji.

Dlatego magazyn energii należy analizować jako jeden z elementów zarządzania profilem mocy, obok ograniczenia eksportu, sterowania odbiorami oraz konfiguracji falownika.

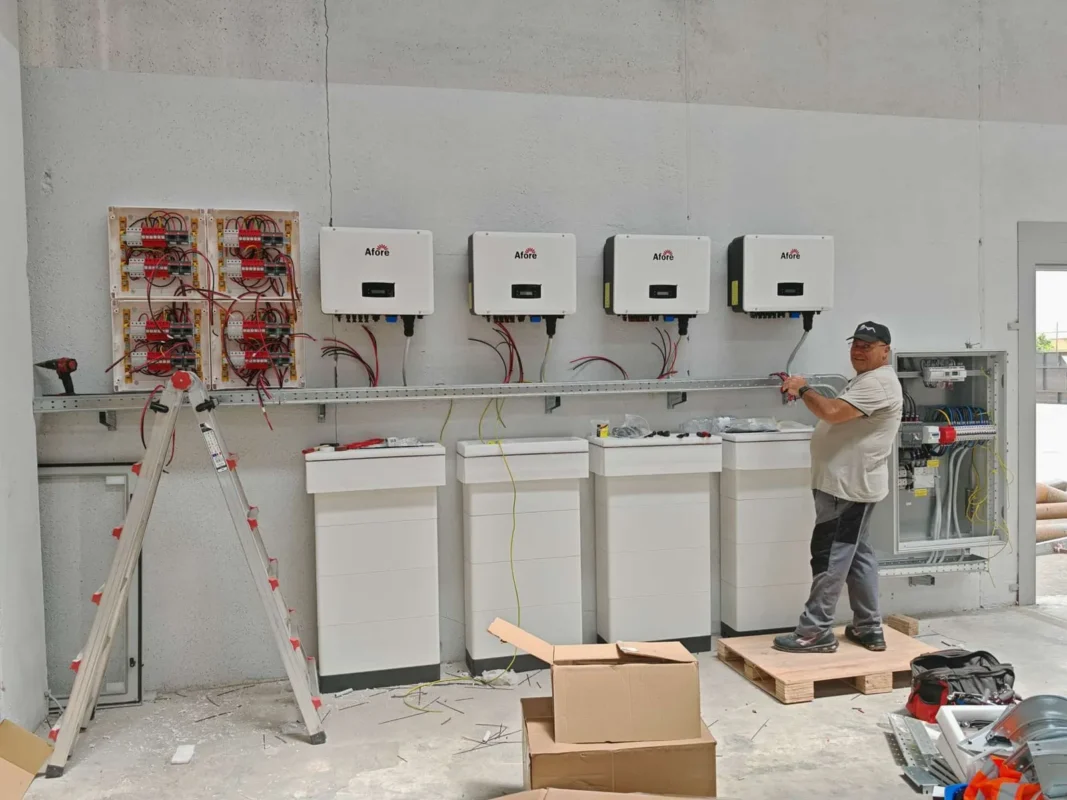

Elektryk w kasku i okularach ochronnych mierzy napięcie multimetrem przy szafie rozdzielnicowej, aby zaplanować zabiegi obniżenia zbyt wysokiego napięcia w instalacji.

Kiedy potrzebna jest interwencja operatora systemu dystrybucyjnego?

Jeżeli z pomiarów napięcia wynika, że podwyższone napięcie występuje już w punkcie przyłączenia (PCC), działania po stronie obiektu mogą nie wystarczyć. W takim przypadku zasadne jest zgłoszenie problemu do operatora systemu dystrybucyjnego wraz z dokumentacją pomiarową i historią zdarzeń.

Możliwe działania po stronie OSD mogą obejmować:

  • brak dodatkowych działań, jeżeli parametry napięcia w PCC są zgodne z wymaganiami,
  • weryfikację lub korektę nastaw transformatora,
  • analizę możliwości rekonfiguracji danego odcinka sieci (feederu),
  • planowanie modernizacji lub rozbudowy infrastruktury sieciowej,
  • prośbę o dodatkowe dane pomiarowe w celu dalszej analizy.

Jeżeli natomiast nadmierny wzrost napięcia pojawia się głównie pomiędzy rozdzielnicą obiektu a falownikiem, OSD może uznać, że przyczyna znajduje się po stronie instalacji wewnętrznej. W takim przypadku pierwsze działania zwykle dotyczą infrastruktury obiektu, a nie sieci publicznej.

Wymagania formalne, normy i odpowiedzialność stron

Jakie znaczenie mają warunki przyłączenia i instrukcje OSD?

Ustawienia falownika i tryb jego pracy nie są dowolne. Znaczenie mają warunki przyłączenia, wymagania operatora systemu dystrybucyjnego oraz odpowiednie normy dotyczące źródeł przyłączanych do sieci nN lub SN. Zasady funkcjonowania rynku energii oraz rola operatorów systemów dystrybucyjnych są określone w ramach krajowych regulacji energetycznych, które obejmują również kwestie związane z przyłączaniem i eksploatacją instalacji w sieci. Dokumenty te mogą określać między innymi sposób reakcji falownika na zmiany napięcia, wykorzystanie funkcji Volt-VAR i Volt-Watt oraz parametry związane z zabezpieczeniem przed pracą wyspową (anti-islanding).

Z tego powodu zmiana ustawień falownika wyłącznie w celu ograniczenia problemów napięciowych nie powinna być wykonywana bez analizy technicznej i sprawdzenia zgodności z wymaganiami OSD.

Kto odpowiada za parametry napięcia w punkcie przyłączenia?

Za parametry napięcia w publicznej sieci w punkcie przyłączenia (PCC – Point of Common Coupling) odpowiada operator systemu dystrybucyjnego w zakresie określonym dla tego punktu. Ocena zgodności jakości napięcia oraz decyzja o ewentualnej eskalacji do OSD powinna więc opierać się na pomiarach wykonanych właśnie w PCC, a nie wyłącznie na odczytach z zacisków falownika.

Właściciel obiektu odpowiada natomiast za stan i parametry własnej instalacji wewnętrznej. Jeżeli wzrost napięcia powstaje pomiędzy PCC a falownikiem, przyczyną mogą być między innymi przewody AC, konfiguracja rozdzielni, asymetria faz lub jakość połączeń. W takim przypadku samo obniżenie napięcia po stronie sieci publicznej może nie rozwiązać problemu.

Czy można samodzielnie zmieniać nastawy falownika, by obniżyć napięcie?

Nie powinno się tego robić bez analizy technicznej i zgodności z dokumentacją oraz wymaganiami OSD.

Jak ograniczyć ryzyko odłączania falownika w instalacjach prosumenckich?

Najpierw trzeba wykonać pomiar, ocenić spadek napięcia w instalacji, zweryfikować rozkład obciążeń i dopiero potem rozważyć zmianę ustawień przez uprawnionego specjalistę. Samodzielne modyfikacje mogą prowadzić do niezgodności z warunkami przyłączenia albo do pogorszenia pracy całego układu.

Jak przygotować dokumentację do zgłoszenia problemu napięciowego?

Dokumentacja zgłoszenia powinna jasno pokazywać skalę, czas występowania oraz lokalizację problemu. Kompletny pakiet eskalacyjny powinien zawierać:

  • daty i godziny wyłączeń lub ograniczeń pracy falownika,
  • zrzuty ekranów oraz logi zdarzeń z urządzenia,
  • zapisy napięcia dla poszczególnych faz,
  • raport analizatora jakości energii wykonany w PCC,
  • schemat jednokreskowy instalacji,
  • informacje o długości i przekroju kabli AC,
  • moc instalacji PV oraz model zastosowanego falownika,
  • dane potwierdzające korelację problemu z okresem eksportu energii.

Najważniejsze jest przedstawienie zależności między wystąpieniem podwyższonego napięcia, produkcją PV oraz miejscem wykonania pomiaru. Dzięki temu OSD może szybciej ocenić, czy problem dotyczy parametrów sieci w PCC, czy też instalacji po stronie właściciela obiektu.

Jak ocenić opłacalność działań korygujących w obiekcie komercyjnym

Które straty produkcji uzasadniają modernizację?

Decyzja powinna wynikać z danych technicznych i ekonomicznych. Przed wyborem rozwiązania warto porównać:

  • roczną ilość utraconej energii (kWh) wynikającą z ograniczeń mocy lub wyłączeń falownika,
  • wartość utraconej autokonsumpcji,
  • koszt modernizacji instalacji AC,
  • koszt magazynu energii,
  • oczekiwaną redukcję liczby zdarzeń napięciowych,
  • przewidywany okres zwrotu inwestycji przy aktualnym modelu rozliczeń energii.

Celem nie jest zawsze całkowite wyeliminowanie każdego zdarzenia napięciowego, ale wybór rozwiązania, które daje najlepszy efekt techniczny i ekonomiczny.

Jak porównać koszt modernizacji sieci wewnętrznej z kosztami curtailmentu?

W praktyce warto porównać kilka scenariuszy:

  • Niewielka modernizacja przewodów – ograniczona przebudowa instalacji AC może być wystarczająca, jeżeli głównym problemem jest lokalny wzrost napięcia pomiędzy falownikiem a punktem przyłączenia (PCC).
  • Magazyn energii pomaga tylko wtedy, gdy – jego moc ładowania, strategia sterowania oraz dostępna pojemność pozwalają na przejęcie nadwyżki energii dokładnie w momencie występowania wzrostu napięcia.
  • Ograniczenie eksportu może rozwiązać problem, jeżeli– przyczyną jest zbyt duży przepływ mocy oddawanej do sieci, jednak rozwiązanie to bezpośrednio zmniejsza ilość energii przekazywanej do sieci.

Wybór odpowiedniego rozwiązania powinien wynikać z wyników pomiarów oraz dokładnego określenia miejsca powstawania problemu.

Jakie rozwiązania najlepiej skalują się przy rozbudowie mocy PV?

Jeżeli obiekt planuje kolejne źródła OZE, stacje ładowania EV lub dodatkowy magazyn, rozwiązanie doraźne może szybko przestać wystarczać. Dlatego modernizacja powinna uwzględniać rozwój mocy instalacji i przyszły profil zużycia. To szczególnie ważne tam, gdzie dzisiejszy problem z napięciem jest pierwszym sygnałem ograniczeń infrastruktury.

Inżynier w odblaskowej kurtce analizuje schemat elektryczny, planując modernizację sieci w celu obniżenia nadmiernego napięcia z paneli słonecznych.

Czy warto analizować obniżenie napięcia razem z całościową strategią zarządzania energią?

Tak, ponieważ problem napięcia często jest związany z szerszym sposobem zarządzania energią w obiekcie. Analiza może obejmować EMS, sterowanie odbiorami, ładowanie pojazdów elektrycznych, magazynowanie energii w odpowiednim momencie oraz zwiększenie autokonsumpcji energii z PV.

Dla właściciela obiektu oznacza to nie tylko poprawę parametrów napięcia, ale również lepsze wykorzystanie wyprodukowanej energii i ograniczenie strat wynikających z redukcji mocy falownika.

Często zadawane pytania

Czy falownik wyłącza się przez zbyt wysokie napięcie w sieci?

Tak. Gdy napięcie na zaciskach falownika lub w punkcie przyłączenia (PCC) rośnie podczas szczytu eksportu energii, urządzenie może najpierw ograniczać moc czynną lub reagować funkcjami regulacji napięcia, a następnie wyłączyć się po utrzymaniu przekroczenia progu zabezpieczenia. Pierwszym krokiem jest sprawdzenie logów falownika oraz porównanie napięć fazowych podczas okresów wysokiej generacji PV.

Jak obniżyć napięcie w sieci bez przebudowy całego przyłącza?

Często nie chodzi o bezpośrednie „obniżenie napięcia w sieci”, ale o ograniczenie lokalnego wzrostu napięcia wywołanego eksportem energii. Wybór rozwiązania zależy od wyników pomiarów: najpierw należy sprawdzić instalację AC między falownikiem a PCC, następnie ustawienia falownika, ograniczenie eksportu lub magazyn energii. Jeśli podwyższone napięcie występuje już w PCC, konieczna może być analiza po stronie OSD.

Czy magazyn energii zawsze usuwa problem wysokiego napięcia?

Nie. Magazyn energii pomaga głównie wtedy, gdy jego moc ładowania jest wystarczająca względem nadwyżki energii powodującej wzrost napięcia. Efekt zależy również od strategii sterowania, momentu ładowania oraz dostępnego poziomu naładowania (SoC). Rozwiązanie to ogranicza przede wszystkim problemy związane z eksportem PV, ale nie usuwa każdego problemu po stronie sieci.

Kiedy zgłosić problem do operatora systemu dystrybucyjnego?

Zgłoszenie do OSD jest zasadne wtedy, gdy podwyższone napięcie zostało potwierdzone już w punkcie przyłączenia (PCC) i jest skorelowane z wyłączeniami lub ograniczeniem pracy falownika. Do zgłoszenia warto dołączyć logi falownika, fazowe zapisy napięcia, raport jakości energii oraz schemat jednokreskowy instalacji. Jeżeli problem występuje głównie między rozdzielnicą a falownikiem, OSD może uznać, że przyczyna leży po stronie instalacji obiektu.
