Jak obniżyć napięcie w sieci przy instalacji PV? Przyczyny, rozwiązania i praktyczny przewodnik

Wstęp

Jak obniżyć napięcie w sieci to pytanie, które coraz częściej wraca przy analizie pracy instalacji fotowoltaicznych podłączonych do sieci niskiego napięcia. W praktyce chodzi zwykle o sytuację, w której zbyt wysokie napięcie w sieci powoduje ograniczanie mocy przez falownik albo jego okresowe wyłączenia. Dla obiektów komercyjnych i przemysłowych oznacza to nie tylko straty produkcji energii, lecz także trudniejszą ocenę efektywności inwestycji, problemy z rozbudową systemu i napięcia organizacyjne między właścicielem obiektu, instalatorem oraz operatorem sieci dystrybucyjnej.

Problem wysokiego napięcia w instalacjach PV nie ma jednej przyczyny. Część problemów wynika z warunków lokalnej sieci dystrybucyjnej, inne są związane z parametrami przyłącza, długością tras kablowych i impedancją, a jeszcze inne z ustawieniami falownika oraz sposobem zarządzania nadwyżką energii. Dlatego obniżenie napięcia w sieci nie polega na jednym uniwersalnym działaniu. Najpierw trzeba ustalić, czy napięcie w sieci przekracza dopuszczalne wartości już w punkcie przyłączenia, czy dopiero rośnie na odcinku między rozdzielnią a falownikiem.

W środowisku B2B kluczowy punkt to decyzja systemowa. Nie chodzi tylko o to, by falownik przestał się wyłączać. Trzeba ocenić, które działania są zgodne z wymaganiami operatora sieci, które ograniczają uzysk energii, a które realnie poprawiają stabilność pracy systemu w dłuższym okresie.

Warto rozróżnić działania, które wpływają na napięcie w punkcie przyłączenia (PCC) i całej sieci publicznej, od działań ograniczających jedynie lokalny wzrost napięcia między falownikiem a punktem przyłączenia.

Jak obniżyć napięcie w sieci – najskuteczniejsze działania

Regulacja ustawień falownika a ograniczenie wzrostu napięcia

Jednym z pierwszych obszarów analizy są ustawienia falownika, ponieważ to właśnie on monitoruje napięcie sieciowe i reaguje, gdy napięcie przekroczy określony poziom ochronny. W nowoczesnych instalacjach PV można wykorzystywać funkcje regulacji mocy biernej i czynnej, takie jak Q(U), cos φ, Volt-VAR lub P(U). Ich zadaniem jest ograniczenie wzrostu napięcia poprzez odpowiednią reakcję falownika na zmieniające się warunki sieciowe.

Takie funkcje mogą pomóc zmniejszyć częstotliwość ograniczeń mocy lub wyłączeń falownika przy wysokim napięciu, ale nie zawsze rozwiązują przyczynę problemu. Jeżeli napięcie w punkcie przyłączenia jest już zbyt wysokie albo lokalna sieć ma ograniczoną zdolność przyjmowania nadwyżki energii, sama regulacja falownika może być niewystarczająca.

Przed zmianą parametrów Q(U), cos φ, Volt-VAR lub P(U) należy sprawdzić, czy proponowane ustawienia odpowiadają zatwierdzonym parametrom z uruchomienia instalacji, warunkom przyłączenia oraz wymaganiom operatora systemu dystrybucyjnego. Należy również rozróżnić wymagania dotyczące zgodności sieci publicznej od indywidualnych ustawień ochronnych urządzenia.

W zależności od instalacji znaczenie mogą mieć również wymagania wynikające z NC RfG, lokalnych zasad przyłączenia oraz certyfikowanego zakresu pracy określonego przez producenta falownika.

Zmiana ustawień ochronnych i regulacyjnych nie powinna być traktowana jako szybka korekta wykonywana bez analizy. W wielu przypadkach wymaga ona udziału instalatora lub autoryzowanego serwisu, szczególnie gdy wpływa na parametry odbiorowe lub współpracę urządzenia z siecią.

Nieautoryzowane modyfikacje mogą powodować problemy z dokumentacją odbiorową, zgodnością instalacji, warunkami gwarancji oraz obowiązkami związanymi ze współpracą z siecią elektroenergetyczną. Dlatego ustawienia falownika powinny być oceniane jako element całego systemu, a nie jako niezależne narzędzie do chwilowego obniżania napięcia.

Ograniczenie wzrostu napięcia po stronie AC

Bardzo częstą przyczyną problemu wysokiego napięcia nie jest sama sieć energetyczna, lecz odcinek instalacji AC między falownikiem a punktem przyłączenia. Lokalny wzrost napięcia zależy między innymi od rezystancji i reaktancji przewodu, jego długości, wartości przepływającego prądu, współczynnika mocy cos φ oraz topologii całego przyłącza.

Jeżeli przewody są zbyt długie, mają za mały przekrój albo występują słabe połączenia, napięcie na falowniku może być wyraźnie wyższe niż napięcie w rozdzielni głównej. To szczególnie ważne w halach, magazynach, budynkach rolniczych i obiektach z rozproszoną infrastrukturą, gdzie trasy kablowe bywają długie.

W takich przypadkach modernizacja okablowania może przynieść szybki i mierzalny efekt. Zmiana przekroju przewodów, skrócenie trasy, poprawa jakości zacisków albo relokacja falownika bliżej punktu przyłączenia ograniczają lokalny wzrost napięcia w sieci widziany przez urządzenie. To jedna z najbardziej praktycznych metod obniżania napięcia w sieci po stronie instalacji, ponieważ nie wymaga automatycznie redukcji produkcji energii.

Ograniczenie eksportu energii i zarządzanie przepływem przy wysokim napięciu

Jeżeli instalacja fotowoltaiczna generuje więcej energii, niż obiekt jest w stanie zużyć w danym momencie, nadwyżka trafia do sieci i może zwiększać lokalny poziom napięcia. Jednym ze sposobów ograniczenia tego zjawiska jest zarządzanie przepływem energii oraz kontrolowanie ilości mocy oddawanej do sieci.

Takie rozwiązanie nie usuwa fizycznej przyczyny wzrostu napięcia, ale może ograniczyć sytuacje, w których nadmierny eksport energii powoduje reakcję zabezpieczeń falownika lub okresowe ograniczenie produkcji.

W praktyce stosuje się kilka strategii:

• ograniczenie eksportu mocy czynnej,
• zwiększenie autokonsumpcji poprzez przesunięcie poboru energii,
• wykorzystanie magazynu energii do przejmowania nadwyżek,
• dynamiczne sterowanie przepływem energii zależnie od aktualnych warunków pracy instalacji.

Wybór odpowiedniej metody powinien uwzględniać nie tylko poziom napięcia, ale również częstotliwość występowania problemu, profil zużycia energii oraz wpływ rozwiązania na roczny uzysk instalacji.

Kiedy konieczna jest interwencja operatora systemu dystrybucyjnego?

Jeżeli napięcie w sieci przekracza dopuszczalne napięcie w punkcie przyłączenia niezależnie od pracy instalacji PV albo po wdrożeniu uzasadnionych działań po stronie obiektu, problem należy traktować jako zagadnienie sieciowe. Wtedy instalator lub właściciel obiektu powinien przygotować pomiary, dane z monitoringu i zgłoszenie do operatora sieci dystrybucyjnej.

W takich sytuacjach znaczenie mają również zasady funkcjonowania rynku energii oraz zakres odpowiedzialności operatorów systemu dystrybucyjnego za jakość dostaw energii.

Operator może ocenić parametry transformatora, odczepy, obciążenie lokalnego obwodu i jakość energii w danej lokalizacji. W praktyce to ważny moment decyzyjny: kiedy instalator powinien zgłosić problem z napięciem do operatora sieci? Wtedy, gdy analiza wskazuje, że źródłem przekroczeń napięcia nie są przede wszystkim wewnętrzne przewody AC, błędne nastawy ani problemy montażowe, lecz warunki panujące w sieci dystrybucyjnej.

Skąd bierze się zbyt wysokie napięcie w instalacji fotowoltaicznej?

Wzrost napięcia w sieci niskiego napięcia przy dużej generacji rozproszonej

W sieci niskiego napięcia infrastruktura była historycznie projektowana przede wszystkim do poboru energii, a nie do intensywnego oddawania jej z wielu źródeł rozproszonych. Gdy w jednej okolicy działa dużo instalacji PV podłączonych do tego samego obwodu, w słoneczne godziny pojawia się skumulowany wzrost napięcia w sieci. Najbardziej odczuwają to obiekty położone dalej od transformatora i na końcówkach linii.

To właśnie dlatego problemy z napięciem często pojawiają się równocześnie u wielu użytkowników w tej samej strefie. W takich przypadkach wysoki odczyt na falowniku nie oznacza, że urządzenie jest wadliwe. Zwykle oznacza, że sieć z fotowoltaiką pracuje blisko granic swoich parametrów.

Długość linii, impedancja sieci i odległość od transformatora

Im wyższa impedancja linii i im większa odległość od stacji transformatorowej, tym większa podatność na nadmierne napięcie w czasie generacji PV. Dwa obiekty o tej samej mocy instalacji mogą mieć zupełnie różną pracę systemu, ponieważ decydują nie tylko panele fotowoltaiczne, ale też topologia przyłącza, stan przewodów i lokalne obciążenie sieci.

Właśnie dlatego analiza warunków przyłączeniowych jest tak istotna w projektach komercyjnych. Sama moc instalacji nie przesądza o skali ryzyka. Czasem relatywnie niewielki system na końcu słabej linii powoduje większe problemy z napięciem niż znacznie większa instalacja w pobliżu transformatora lub przy wysokiej autokonsumpcji.

Czy wysokie napięcie powoduje sam falownik?

To częste nieporozumienie. Falownik nie jest zwykle źródłem problemu sam w sobie. Falownik przekształca prąd stały z paneli na prąd zmienny i oddaje energię do sieci. Sam przepływ mocy może jednak powodować lokalny wzrost napięcia wynikający z fizyki układu. Jeżeli warunki przyłączenia są dobre, a napięcie sieci pozostaje w normie, urządzenie pracuje stabilnie. Jeżeli natomiast instalacja jest podłączona do słabej sieci lub występują zbyt duże wzrosty napięcia na przewodach AC, falownik jedynie „widzi” problem i reaguje zgodnie z zabezpieczeniami.

Trzeba więc odróżnić błędną konfigurację urządzenia od rzeczywistego ograniczenia infrastruktury. To rozróżnienie ma znaczenie zarówno techniczne, jak i formalne.

Jakie wartości napięcia są uznawane za nieprawidłowe?

Ocena jakości napięcia w sieci według EN 50160

W publicznej sieci nN napięcie fazowe 230 V powinno mieścić się w zakresie dopuszczalnych odchyleń określonych dla jakości energii elektrycznej. Norma EN 50160 wykorzystuje 10-minutowe wartości skuteczne (RMS) napięcia. Ocena zgodności odbywa się w okresie tygodnia, a wymagane parametry powinny być spełnione dla 95% analizowanych wartości. Ocena zgodności z tą ramą dotyczy jakości napięcia w sieci publicznej i nie zastępuje analizy progów ochronnych ustawionych w falowniku.

Dla instalacji PV oznacza to, że pojedynczy skok napięcia nie zawsze oznacza trwały problem jakości energii. Jednocześnie powtarzalne wzrosty napięcia w słoneczne dni, szczególnie w godzinach południowych, mogą powodować ograniczenia pracy falownika i obniżać uzysk energii, nawet jeśli pełna ocena zgodności z wymaganiami sieci wymaga analizy dłuższego okresu pomiarowego.

Zachowanie i progi ochronne falownika

Dla użytkowników instalacji PV istotny jest również poziom napięcia, przy którym falownik zaczyna reagować zgodnie z ustawieniami ochronnymi. W praktyce okolice 253 V często stają się punktem krytycznym, ponieważ przy zbyt wysokim napięciu urządzenie może ograniczyć moc lub czasowo się wyłączyć.

Nie należy jednak utożsamiać każdego zdarzenia falownika z awarią sieci. Reakcja urządzenia zależy od konfiguracji ochronnej, wymagań operatora sieci oraz parametrów konkretnego modelu. Dlatego ocenę problemu należy opierać na danych z monitoringu, historii alarmów oraz pomiarach napięcia w czasie, a nie tylko na pojedynczym odczycie.

Objawy i skutki zbyt wysokiego napięcia dla systemów PV

Wyłączanie się falownika i utrata produkcji energii

Najbardziej oczywistym objawem jest wyłączanie falownika przez napięcie lub jego okresowe ograniczanie mocy. W efekcie instalacja fotowoltaiczna produkuje mniej energii, niż wynikałoby z warunków nasłonecznienia. Dla odbiorcy biznesowego oznacza to niższą autokonsumpcję, mniej energii oddawanej do rozliczenia i gorszą przewidywalność uzysków.

W praktyce to właśnie odpowiedź na pytanie, jak ograniczyć wyłączenia falownika przy zbyt wysokim napięciu w sieci, jest najpilniejsza operacyjnie. Trzeba jednak działać w kolejności: pomiar, diagnoza przyczyny, dopiero potem korekty techniczne lub zgłoszenie do operatora.

Pogorszenie jakości energii i niestabilna praca urządzeń

Problemy z napięciem nie dotyczą wyłącznie PV. W obiektach komercyjnych i przemysłowych wahania napięcia mogą wpływać na automatykę, przetwornice, układy sterowania i inne urządzenia elektryczne. Czasem skutki nie są spektakularne, ale pojawiają się trudne do interpretacji alarmy, niestabilna praca urządzeń albo pogorszenie jakości zasilania.

Dlatego diagnostyka nie powinna kończyć się na samym falowniku. Jeżeli obiekt ma system BMS, EMS lub monitoring energetyczny, warto zestawić dane z pracy źródła, obciążenia i parametrów napięcia.

Straty finansowe w obiektach komercyjnych i przemysłowych

W większych instalacjach nawet niewielka liczba wyłączeń w najlepszych godzinach produkcyjnych może oznaczać istotny ubytek rocznego uzysku. Jeżeli problem powtarza się w miesiącach o najwyższej irradiacji, wpływ na ROI przestaje być marginalny. W takich warunkach szybkie decyzje o ograniczeniu eksportu, zmianie nastaw albo wdrożeniu magazynu energii powinny być poprzedzone rachunkiem ekonomicznym.

Czy wysokie napięcie może uszkodzić instalację?

Najczęściej wysokie napięcie może prowadzić przede wszystkim do zadziałania zabezpieczeń i ograniczenia pracy, a nie do natychmiastowego uszkodzenia urządzeń. Nie oznacza to jednak, że problem wolno ignorować. Długotrwałe nieprawidłowe warunki eksploatacji powinny skłonić do sprawdzenia połączeń, zabezpieczeń, nastaw oraz całej architektury przyłącza. Z punktu widzenia odpowiedzialności operacyjnej to element bezpieczeństwa i efektywności.

Diagnostyka problemu: pomiary, dane i interpretacja

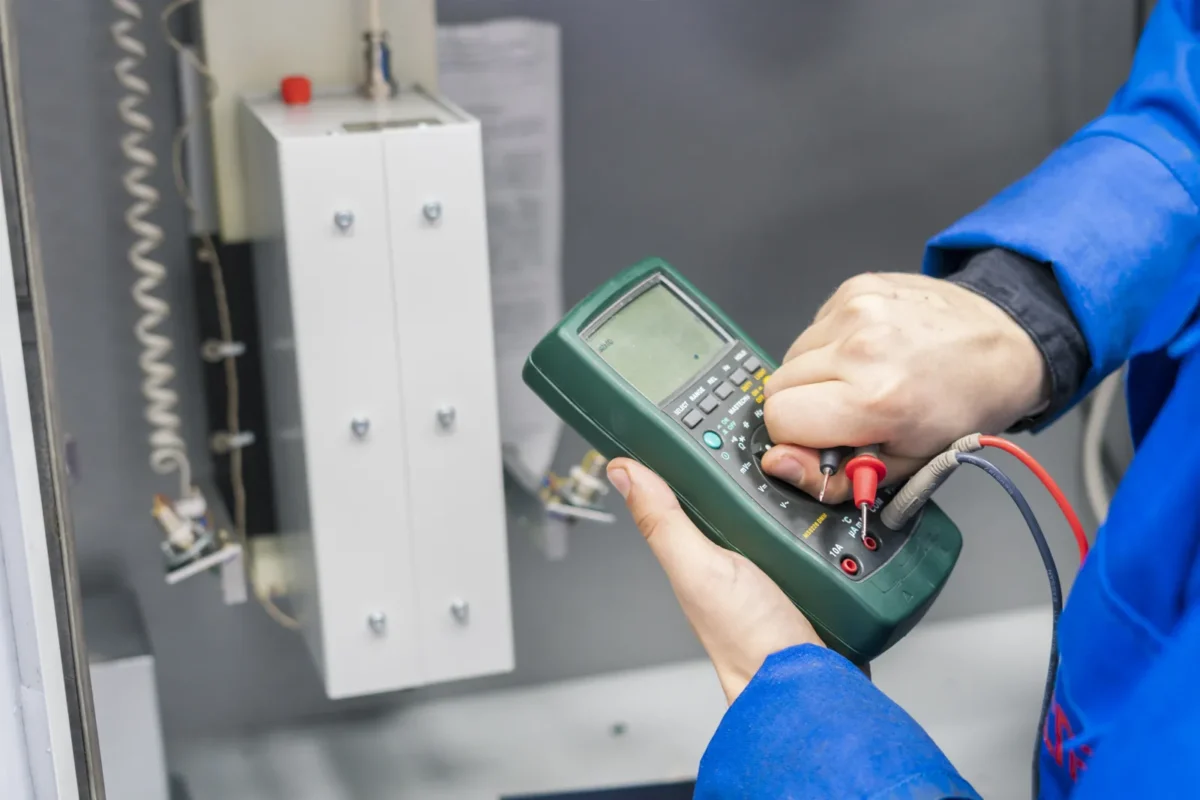

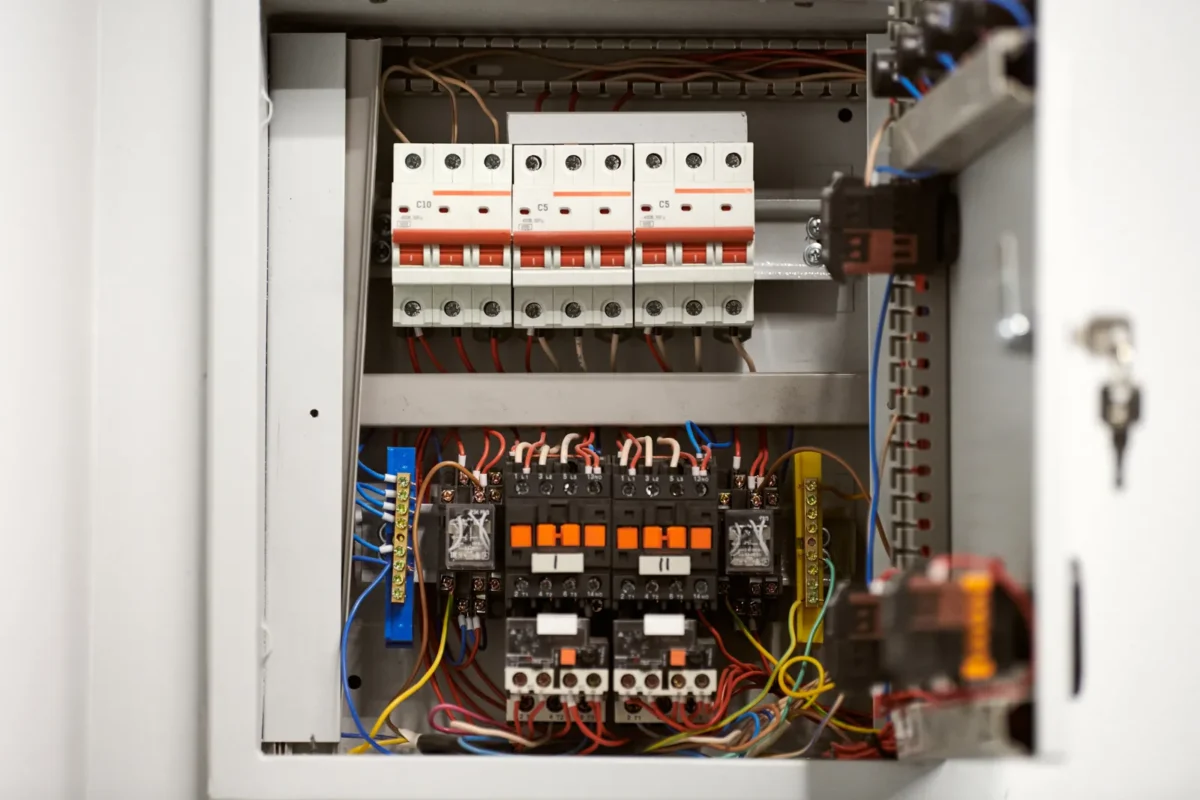

Jak zmierzyć napięcie w sieci przy instalacji PV?

Rzetelna diagnostyka wymaga porównania napięcia w kilku punktach: w punkcie przyłączenia (PCC), w rozdzielni głównej oraz na zaciskach falownika. Krótkie pomiary multimetrem mogą być przydatne w celach orientacyjnych, ale nie pokazują pełnego obrazu zjawiska. Do analizy lepiej wykorzystać trendy 10-minutowych średnich wartości napięcia, logi zdarzeń falownika, dane fazowe oraz pomiary wykonywane jednocześnie w PCC i przy falowniku.

Warto analizować okresy z generacją PV oraz bez generacji, ponieważ pozwala to odróżnić problem wynikający z pracy instalacji od problemu obecnego już w sieci. Minimalny praktyczny zakres obserwacji to kilka słonecznych dni, a najlepiej pełen reprezentatywny tydzień obejmujący różne warunki pracy systemu.

Podczas zbierania danych warto przygotować następujące informacje:

• data i godzina wystąpienia zdarzenia,
• napięcia fazowe L1/L2/L3,
• moc czynna eksportowana do sieci,
• status pracy falownika i ewentualne alarmy,
• napięcie w punkcie przyłączenia (PCC),
• warunki pogodowe i poziom nasłonecznienia.

W obiekcie komercyjnym warto zestawić te dane z profilem produkcji i zużycia. Jeżeli napięcie na falowniku rośnie wyraźnie szybciej niż w PCC, prawdopodobny jest problem po stronie instalacji AC. Jeżeli wysokie napięcie występuje już w punkcie przyłączenia, argument za analizą warunków sieciowych staje się znacznie silniejszy.

Jak odróżnić problem po stronie instalacji od problemu po stronie sieci?

Najprostsza zasada jest taka: jeśli napięcie w sieci przekracza normatywne poziomy również wtedy, gdy instalacja PV nie pracuje lub pracuje na niskiej mocy, problem leży prawdopodobnie po stronie sieci dystrybucyjnej. Jeżeli natomiast przekroczenia pojawiają się głównie podczas wysokiej produkcji energii i eksportu do sieci, a różnica między punktem przyłączenia (PCC) a zaciskami falownika jest duża, należy sprawdzić impedancję, spadek napięcia oraz parametry wewnętrznej instalacji AC.

W diagnostyce warto porównać napięcia poszczególnych faz L1/L2/L3, ponieważ nadnapięcie może dotyczyć tylko jednej części układu, a nie całej sieci. Jeżeli jedna faza regularnie zbliża się do poziomu 253 V, podczas gdy pozostałe pozostają wyraźnie niżej, należy najpierw sprawdzić rozdział obciążeń, zachowanie falownika oraz lokalne warunki instalacji.

W rzeczywistości oba zjawiska mogą się nakładać. Słaba sieć i zbyt długi kabel AC to częste połączenie, dlatego analiza powinna uwzględniać miejsce występowania wzrostu napięcia, czas pojawiania się zdarzeń oraz zależność od produkcji PV. Obniżanie napięcia w sieci powinno być więc rozpatrywane jako problem całego układu, a nie jednego komponentu.

Jakie dane z falownika i licznika warto przeanalizować?

Najbardziej użyteczne są alarmy overvoltage, profile mocy czynnej, historia ograniczeń produkcji, napięcie na falowniku oraz zależność między tymi zdarzeniami a godzinami pracy instalacji. Jeżeli obiekt ma magazyn energii, system EMS albo odbiory sterowalne, warto sprawdzić, czy nadwyżka energii pokrywa się z epizodami wysokiego napięcia.

Czy jednorazowy pomiar wystarczy do zgłoszenia problemu?

Zwykle nie. Dla celów technicznych i formalnych potrzebna jest seria pomiarów lub rejestracja pokazująca powtarzalność zjawiska. Operatorzy oczekują materiału pokazującego, kiedy napięcie przekraczało dopuszczalny poziom, jak długo trwały zdarzenia oraz w jakich warunkach się pojawiały. To znacznie zwiększa szansę na sprawną weryfikację.

Rozwiązania techniczne po stronie instalacji

Dobór przekrojów przewodów i modernizacja trasy kablowej

W przypadku dużych instalacji PV modernizacja przewodów AC może być jednym z najbardziej skutecznych sposobów ograniczenia lokalnego wzrostu napięcia. Nawet jeśli napięcie w punkcie przyłączenia (PCC) pozostaje na akceptowalnym poziomie, wewnętrzny wzrost napięcia na kablu AC może spowodować, że napięcie na zaciskach falownika przekroczy próg ograniczenia mocy lub odłączenia urządzenia.

Większy przekrój przewodu zmniejsza jego rezystancję i impedancję, dzięki czemu różnica napięcia między falownikiem a punktem przyłączenia jest mniejsza. Znaczenie mają również długość trasy kablowej, sposób prowadzenia przewodów oraz wartość prądu podczas eksportu energii.

Przykładowo, w instalacji, gdzie falownik znajduje się w oddzielnym pomieszczeniu oddalonym od rozdzielnicy głównej, długi odcinek kabla AC może powodować dodatkowy wzrost napięcia o kilka woltów w okresie maksymalnego eksportu energii. W takiej sytuacji problem może pojawiać się tylko w godzinach wysokiej produkcji PV, mimo że parametry napięcia w PCC pozostają prawidłowe.

Sterowanie mocą bierną i funkcje Volt-VAR

Jakie ustawienia falownika pomagają przy problemach z napięciem? W przypadku umiarkowanych wzrostów napięcia często analizuje się funkcje takie jak Q(U), Volt-VAR oraz ograniczanie mocy czynnej przy rosnącym napięciu. Mogą one pomóc ograniczyć reakcje zabezpieczeń falownika i poprawić stabilność pracy instalacji, szczególnie gdy problem wynika z chwilowych zmian przepływu energii.

Warto pamiętać, że regulacja falownika jest narzędziem wspomagającym, a nie zamiennikiem analizy przyczyn źródłowych po stronie instalacji lub sieci.

Wszelkie zmiany ustawień ochronnych lub parametrów regulacji powinny być wykonywane zgodnie z wymaganiami operatora sieci, dokumentacją urządzenia oraz przez osoby posiadające odpowiednie uprawnienia. Nieautoryzowana zmiana nastaw może prowadzić do niezgodnej pracy instalacji lub problemów podczas weryfikacji przez operatora.

Praktyczne zasady dotyczące zatwierdzonych nastaw, zgodności z wymaganiami sieciowymi oraz ewentualnych zmian parametrów zostały opisane w sekcji dotyczącej ustawień falownika. W tym miejscu najważniejsze jest zrozumienie, że Volt-VAR lub Q(U) są narzędziami regulacji, a nie uniwersalnym rozwiązaniem każdego problemu z wysokim napięciem.

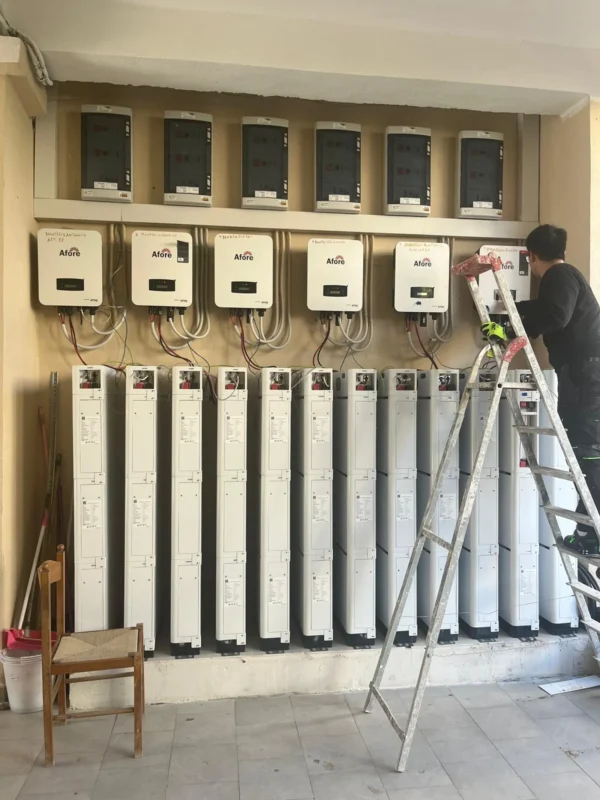

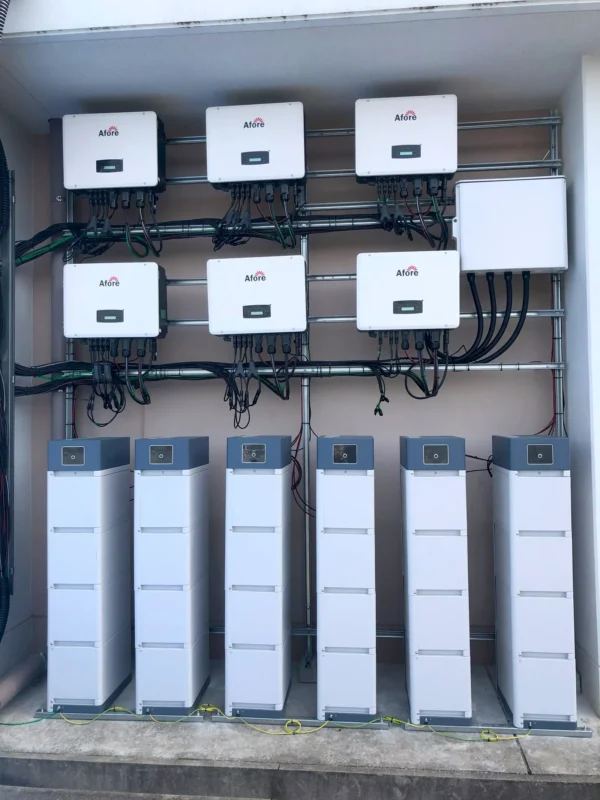

Magazyn energii jako sposób na ograniczenie oddawania energii do sieci

Czy magazyn energii może pomóc w stabilizacji pracy instalacji PV? Tak, ale pośrednio. Gdy magazyn energii przejmuje nadmiar energii zamiast oddawać go do sieci, zmniejsza lokalny wzrost napięcia. W obiektach o niskiej autokonsumpcji w południe to rozwiązanie może być skuteczne, zwłaszcza gdy jednocześnie wspiera peak shaving, zasilanie rezerwowe albo zarządzanie taryfą.

Magazyn energii powinien być oceniany szerzej niż tylko przez pryzmat redukcji napięcia. Ekonomika zależy od profilu zużycia, strategii pracy obiektu i możliwości integracji z systemem sterowania.

Dynamic export limit i zarządzanie przepływem energii

Dynamiczny limit eksportu pozwala regulować ilość energii oddawanej do sieci na podstawie rzeczywistych parametrów pracy instalacji. System monitoruje między innymi moc przepływającą przez punkt przyłączenia (PCC) i może ograniczyć eksport tylko wtedy, gdy pojawia się ryzyko przekroczenia dopuszczalnych wartości.

W przeciwieństwie do stałego limitu eksportu takie podejście pozwala zachować większą produkcję energii w normalnych warunkach, ponieważ ograniczenie działa wyłącznie w okresach występowania problemu.

Rozwiązanie jest szczególnie przydatne w obiektach komercyjnych, logistycznych i przemysłowych, gdzie:

• wysoka generacja PV występuje tylko w określonych godzinach,
• autokonsumpcja jest ograniczona,
• modernizacja infrastruktury sieciowej byłaby kosztowna lub czasochłonna.

Należy jednak pamiętać, że dynamiczne ograniczanie eksportu jest metodą zarządzania skutkiem problemu, a nie jego źródłem. Jeżeli przyczyną wzrostu napięcia są ograniczenia po stronie przyłącza lub lokalne warunki sieciowe, konieczna może być dalsza analiza techniczna.

Rozwiązania po stronie sieci i rola operatora

Zmiana nastaw transformatora i rekonfiguracja sieci

Jeżeli problem obejmuje większy obszar, operator może skorygować napięcie przez zmianę odczepów transformatora lub rekonfigurację obwodu. Takie działania są szczególnie skuteczne tam, gdzie wzrost napięcia w sieci jest efektem dużej generacji rozproszonej na wspólnej linii.

Modernizacja przyłącza lub zwiększenie parametrów technicznych

Czasem konieczna jest przebudowa przyłącza, wymiana przewodów albo zmiana warunków przyłączenia. Dla inwestorów planujących większą moc PV to ważna informacja już na etapie koncepcji. Jeżeli instalacja od początku pracuje blisko granic napięciowych, dalsza rozbudowa bez modernizacji infrastruktury może okazać się nieefektywna.

Kiedy zgłosić zbyt wysokie napięcie do OSD?

Zgłoszenie problemu wysokiego napięcia do operatora ma sens wtedy, gdy własna diagnostyka pokazuje powtarzalne przekroczenia, a działania po stronie instalacji nie przynoszą wystarczającego efektu lub nie wskazują na przyczynę wewnętrzną.

Do zgłoszenia warto przygotować komplet danych technicznych, który pozwoli operatorowi ocenić skalę i charakter problemu. Najbardziej przydatne są:

• historia napięcia z okresu występowania zdarzeń,
• znaczniki czasu wskazujące dokładny moment przekroczeń,
• alarmy i komunikaty zapisane przez falownik,
• odczyty napięcia z okresów wysokiej generacji PV,
• pomiary wykonane podczas małej lub zerowej generacji PV.

Operatorowi należy przekazać dane pokazujące charakter zdarzeń oraz ich powtarzalność. Jeżeli wysokie napięcie występuje również bez generacji PV, wskazuje to znacznie wyraźniej na uwarunkowania po stronie sieci dystrybucyjnej.

Jak wygląda proces weryfikacji jakości energii przez operatora?

Zwykle proces obejmuje formalne zgłoszenie problemu lub reklamację dotyczącą jakości energii, następnie pomiary kontrolne wykonane przez operatora systemu dystrybucyjnego (OSD), analizę parametrów napięcia oraz decyzję o ewentualnych działaniach.

Operator może zweryfikować napięcie w punkcie przyłączenia (PCC), porównać wyniki ze standardami jakości energii i określić, czy wymagane są dalsze działania po stronie sieci lub odbiorcy.

Weryfikacja odbywa się w odniesieniu do warunków przyłączeniowych oraz obowiązków operatora związanych z jakością dostaw energii. Samo wyłączenie falownika nie zawsze oznacza problem po stronie operatora — jeżeli źródło nadmiernego wzrostu napięcia znajduje się w instalacji wewnętrznej obiektu, zgłoszenie może zostać uznane za niezwiązane z parametrami sieci.

Do zgłoszenia warto przygotować:

• napięcie przy braku lub niskiej generacji PV,
• wartości napięcia w PCC w czasie występowania zdarzeń,
• informacje o lokalnych wzrostach napięcia i stratach na wewnętrznych przewodach AC,
• schemat jednokreskowy lub podstawowy układ elektryczny obiektu.

Dla odbiorcy komercyjnego istotne jest, że procedura może potrwać, dlatego równolegle warto przygotować scenariusz działań tymczasowych po stronie obiektu, szczególnie jeśli wysokie napięcie powoduje ograniczenia pracy falownika lub utratę części produkcji energii.

Jak obniżyć napięcie w sieci bez pogorszenia opłacalności PV?

Bilans między stabilnością pracy a maksymalnym uzyskiem energii

Każde rozwiązanie ograniczające wzrost napięcia wiąże się z określonym kompromisem między stabilnością pracy instalacji a maksymalnym wykorzystaniem dostępnej energii PV.

Ograniczenie eksportu może szybko zmniejszyć ryzyko wyłączeń falownika, ale jednocześnie prowadzić do utraty części potencjalnej produkcji. Z kolei modernizacja infrastruktury AC lub poprawa warunków przyłączenia może wymagać większych nakładów, ale pozwala zachować pełniejszy uzysk energii w całym okresie eksploatacji.

Przy wyborze rozwiązania warto porównać:

• Dynamiczny limit eksportu – dobre rozwiązanie przy sporadycznych przekroczeniach napięcia, ponieważ ogranicza problem tylko w określonych momentach.
• Zwiększenie autokonsumpcji (demand shifting) – korzystne tam, gdzie można przesunąć zużycie energii na godziny wysokiej produkcji PV.
• Magazyn energii – rozwiązanie o większym CAPEX, ale oferujące dodatkowe korzyści, takie jak zwiększenie autokonsumpcji, peak shaving lub wsparcie pracy awaryjnej.
• Modernizacja instalacji AC lub przyłącza – rozwiązanie bardziej infrastrukturalne, które może być korzystniejsze, gdy problem wynika z lokalnego wzrostu napięcia i występuje regularnie.

Jeżeli przekroczenia pojawiają się tylko przez kilka godzin w roku, sterowanie eksportem może być bardziej ekonomiczne niż kosztowna przebudowa instalacji. Jeżeli natomiast problem powtarza się regularnie w okresach wysokiej generacji PV, warto rozważyć rozwiązania usuwające przyczynę wzrostu napięcia zamiast trwałego ograniczania produkcji.

Najlepsze rozwiązanie nie polega więc na maksymalnym ograniczeniu eksportu, ale na znalezieniu równowagi między bezpieczeństwem pracy, wymaganiami sieciowymi oraz zachowaniem wysokiej efektywności ekonomicznej instalacji.

Które działania dają najszybszy efekt, a które są strategiczne?

Najszybszy efekt zwykle daje przegląd połączeń, analiza napięcia na falowniku, korekta przekrojów i weryfikacja nastaw regulacji. Strategiczne są natomiast modernizacja przyłącza, integracja magazynu energii, zmiana profilu zużycia lub przebudowa architektury zasilania.

Czy warto przewymiarować autokonsumpcję zamiast ograniczać produkcję?

W wielu obiektach odpowiedź brzmi: tak, jeśli istnieją odbiory sterowalne. Pompa ciepła, chłodzenie, procesy technologiczne, ładowanie floty czy przygotowanie ciepłej wody mogą zużyć nadwyżkę w godzinach szczytu PV. Dzięki temu mniej energii trafia do sieci, a napięcie rośnie wolniej. To często lepsze rozwiązanie niż sztywne obniżenie napięcia w sieci przez redukcję produkcji.

Jak ocenić opłacalność magazynu energii w tym kontekście?

Magazyn powinien być analizowany szerzej niż tylko jako narzędzie redukcji napięcia. Jeżeli dodatkowo obniża moc szczytową, wspiera continuity plan, zwiększa autokonsumpcję i umożliwia elastyczne sterowanie pracą obiektu, jego wartość biznesowa rośnie. Sam problem wysokiego napięcia rzadko uzasadnia inwestycję bez innych korzyści.

Projektowanie i prewencja: jak uniknąć problemu na etapie planowania

Analiza warunków przyłączeniowych przed budową instalacji

W większych projektach ryzyko przekroczeń napięcia powinno być oceniane jeszcze przed budową. Trzeba uwzględnić długość przyłącza, moc transformatora, istniejące źródła w okolicy i profil zużycia obiektu. To szczególnie ważne dla instalacji podłączonych do sieci niskiego napięcia.

Dobór falownika i architektury systemu pod kątem pracy w słabej sieci

Nie każdy falownik i nie każda architektura systemu równie dobrze radzą sobie w warunkach wysokiej impedancji i zmiennego napięcia. Wybór odpowiedniego falownika hybrydowego z możliwością współpracy z magazynem energii i systemem EMS może zwiększyć elastyczność zarządzania energią oraz ograniczyć problemy związane z nadmiernym eksportem do sieci. Funkcje sieciowe i zakres regulacji mają realne znaczenie dla późniejszej eksploatacji.

Czy większa moc instalacji zawsze zwiększa ryzyko wysokiego napięcia?

Nie zawsze. Znaczenie ma także profil autokonsumpcji, miejsce przyłączenia i lokalne obciążenie sieci. Większa moc bez eksportu nadwyżek może działać stabilniej niż mniejsza instalacja przy bardzo niskim zużyciu dziennym.

Jak uwzględnić skalowalność i przyszłą rozbudowę systemu?

Jeżeli obiekt planuje rozbudowę PV, dodanie ładowarek EV lub magazynu energii, infrastruktura powinna to przewidywać. Instalacja pracująca już dziś blisko progu 253 V może po rozbudowie wymagać kosztownych zmian po stronie AC lub przyłącza.

Najczęstsze błędy i pytania praktyczne

Czy obniżenie napięcia w sieci można zrobić samodzielnie?

Część działań diagnostycznych jest możliwa, ale zmiany nastaw falownika, ingerencja w rozdzielnię i modyfikacje przyłącza powinny być wykonywane przez uprawnionych specjalistów. W obiektach komercyjnych ma to znaczenie również dla odpowiedzialności prawnej i zgodności z dokumentacją.

Czy zmiana fazy lub przełożenie falownika rozwiązuje problem?

Czasem może pomóc, ale tylko w określonych konfiguracjach. Nie zastępuje to analizy przyczyny źródłowej. W instalacjach trójfazowych trzeba ocenić bilans napięć, obciążenie faz i charakter przyłącza.

Nadnapięcie może być problemem występującym tylko na jednej fazie, dlatego przed wyciągnięciem wniosku o problemie całej sieci warto sprawdzić asymetrię faz. Jeżeli jedna faza cyklicznie zbliża się do poziomu 253 V, a pozostałe pozostają wyraźnie niżej, pierwszym krokiem powinna być analiza obciążeń faz, pracy falownika oraz rozdziału odbiorów w instalacji obiektu.

Dlaczego problem pojawia się głównie w słoneczne dni około południa?

Bo wtedy produkcja energii z PV jest najwyższa, lokalny pobór bywa niski, a nadmiar energii trafia do wspólnej sieci. Jeżeli wiele instalacji pracuje jednocześnie, napięcie rośnie właśnie w tym oknie czasowym.

Czy zgłoszenie do operatora zawsze kończy się modernizacją sieci?

Nie. Wynik zależy od stwierdzonych parametrów sieci, zakresu odpowiedzialności i technicznych możliwości OSD. Często potrzebne jest połączenie działań po stronie instalacji i po stronie operatora.
