Chłodzenie falownika fotowoltaicznego: wentylator w systemie PV

Chłodzenie falownika fotowoltaicznego decyduje o stabilności pracy instalacji PV, zwłaszcza w systemach komercyjnych i przemysłowych, gdzie przestoje oraz derating mocy bezpośrednio wpływają na uzyski i rozliczenia. Falownik jest elementem o wysokiej gęstości mocy, a jego sprawność i żywotność silnie zależą od temperatury pracy oraz warunków montażu, takich jak nasłonecznienie, wentylacja i zapylenie. W tym artykule wyjaśniamy, kiedy przegrzewanie się falownika PV staje się realnym ryzykiem, jakie są technologie chłodzenia (pasywne i aktywne), jak projektować miejsce montażu oraz szafy, jak monitorować temperatury i jak uwzględnić wymagania bezpieczeństwa i serwisu.

Kiedy chłodzenie jest krytyczne – wpływ na uzysk i dostępność

W praktyce efektywne chłodzenie falowników słonecznych w firmie nie jest tylko kwestią komfortu urządzenia, ale realnym czynnikiem wpływającym na uzysk i dostępność całej instalacji fotowoltaicznej. Aby zapewnić stabilną pracę, warto przemyśleć, gdzie zamontować inwerter w firmie, tak aby system chłodzenia mógł działać efektywnie – czy to przez naturalną cyrkulację powietrza, czy w przypadku chłodzenia aktywnego. Intensywny przepływ powietrza i ograniczenie nagromadzenia dużych ilości ciepła pozwalają zmniejszyć ryzyko, że wysokie temperatury skrócą żywotność elementów elektronicznych. Użytkownik instalacji powinien stosować zalecenia producenta, określone w instrukcji, aby modułami fotowoltaicznymi i wentylacyjnym układem chłodzenia sterować w sposób maksymalnie efektywny, co przekłada się na mniej energii traconej w godzinach szczytu oraz większą pewność dostępności systemu.

Objawy przegrzewania falownika i typowe scenariusze terenowe

W środowisku B2B problem przegrzewania rzadko wygląda jak „nagła awaria”. Zwykle zaczyna się od powtarzalnych spadków mocy AC w tych samych godzinach dnia, gdy irradiancja jest najwyższa. Operatorzy widzą to w SCADA jako „ścięte” szczyty produkcji, a serwis w logach jako ostrzeżenia temperatury radiatora lub elektroniki mocy. Częste restarty, krótkie odłączenia od sieci i wzrost liczby alarmów termicznych to kolejny sygnał, że termika wchodzi w reżim graniczny.

Najczęściej spotykane scenariusze terenowe są prozaiczne: montaż na ścianie o pełnej ekspozycji południowej, praca w małym pomieszczeniu technicznym bez realnej wymiany powietrza oraz zewnętrzne szafy, które „na papierze” mają wentylację, ale w praktyce tworzą recyrkulację gorącego powietrza. W instalacjach z wieloma falownikami dochodzi efekt wzajemnego dogrzewania, szczególnie gdy urządzenia ustawiono zbyt blisko siebie lub jedno nad drugim.

Dlaczego falownik się wyłącza w upały?

Falownik wyłącza się (albo redukuje moc) przede wszystkim dlatego, że chroni komponenty mocy i elementy magazynujące energię, takie jak kondensatory. Elektronika mocy pracuje w warunkach dużych prądów i wysokich częstotliwości przełączania, więc straty cieplne są nieuniknione. Gdy temperatura otoczenia rośnie, a do tego obudowa jest dogrzewana promieniowaniem słonecznym i nie ma sprawnej wymiany ciepła z otoczeniem, temperatura wewnętrzna przekracza progi bezpieczeństwa.

W praktyce urządzenie ma kilka poziomów ochrony. Najpierw pojawia się ograniczenie prądowe i derating falownika, czyli kontrolowana redukcja obciążenia termicznego. Dopiero gdy to nie wystarcza, następuje odłączenie od sieci. Dla obiektu przemysłowego oznacza to nie tylko utratę energii, ale też niepożądane zdarzenia operacyjne: cykle ponownego załączania, alarmy po stronie zabezpieczeń i wzrost ryzyka błędnych diagnoz po stronie utrzymania ruchu („problemy z modułami” lub „z siecią”), mimo że źródłem jest temperatura.

Derating mocy a chłodzenie – realny koszt operacyjny

Derating nie jest wadą konstrukcyjną samą w sobie, tylko mechanizmem utrzymania temperatury elementów w bezpiecznych granicach. Z punktu widzenia OPEX derating jest jednak kosztem, bo uderza dokładnie w te godziny, w których instalacja produkuje najwięcej, a w systemach z rozliczeniem godzinowym lub PPA często także wtedy, gdy energia ma najwyższą wartość.

Ocena ryzyka powinna zaczynać się od zestawienia krzywych deratingu producenta z rzeczywistym profilem temperatury otoczenia w lokalizacji i sposobem montażu. W materiałach technicznych spotyka się sytuacje, w których rozwiązania z chłodzeniem pasywnym zaczynają ograniczać moc już przy około 30°C temperatury otoczenia, podczas gdy konstrukcje z wydajnym chłodzeniem aktywnym potrafią utrzymać pełną moc do około 40°C. Różnica 10°C brzmi niepozornie, ale w praktyce może rozstrzygać o tym, czy latem ograniczenie mocy występuje sporadycznie, czy codziennie przez kilka godzin.

Istotny jest też długookresowy wpływ temperatury na żywotność. W elektronice mocy przyjmuje się, że wzrost temperatury o 10°C może skracać żywotność wybranych komponentów nawet o połowę. Dla instalacji komercyjnej to nie jest akademicka ciekawostka, tylko realne ryzyko: więcej interwencji serwisowych, większa niepewność planu przeglądów i trudniejsze utrzymanie dostępności w umowach SLA.

Najbardziej narażone instalacje: dachy przemysłowe, farmy i BESS

Na dachach przemysłowych problemem bywa mikroklimat: nagrzane poszycie, słaba cyrkulacja pod dachem i lokalne hotspoty w pobliżu świetlików lub ścian ogniowych. Na farmach PV falowniki często pracują w szafach polowych, gdzie ekspozycja na słońce i wiatr jest bezpośrednia, a do tego dochodzi pył z dróg technologicznych. W instalacjach hybrydowych PV + magazyn energii (BESS) dochodzą kolejne źródła ciepła: przekształtniki dwukierunkowe, Falownik Hybrydowy, układy HVAC kontenera bateryjnego oraz rozdzielnice, które w szczytach pracy potrafią istotnie podnosić temperaturę w „pomieszczeniu energetycznym”.

Kluczowy punkt to myślenie systemowe. Nawet dobrze dobrany falownik będzie ograniczał moc, jeśli zasysa powietrze ogrzane przez transformator, pracuje w szafie bez sensownego nawiewu albo stoi w miejscu, gdzie latem temperatura obudowy rośnie znacznie powyżej temperatury powietrza.

Chłodzenie falownika fotowoltaicznego – technologie i zasady działania

W praktyce skuteczne chłodzenie falownika fotowoltaicznego jest jednym z kluczowych elementów, który wpływa nie tylko na wydajność instalacji, ale też na trwałość elektroniki. Nawet niewielki wzrost temperatury o 10 stopni Celsjusza może powodować, że komponenty będą szybciej się starzeć, a system będzie wydzielać więcej ciepła niż przewidziano w projekcie. Dlatego projektanci i użytkownicy fotowoltaiki zalecają zwrócić szczególną uwagę na sposób odprowadzania ciepła – zarówno w przypadku pasywnego radiatora, jak i wentylatorów w chłodzeniu aktywnym – aby zapewnić stabilną pracę falownika i ograniczyć ryzyko deratingu.

Chłodzenie pasywne (radiator) – kiedy wystarcza, a kiedy nie

Chłodzenie pasywne falownika opiera się na przewodzeniu ciepła z elementów mocy do radiatora oraz na konwekcji naturalnej, czyli unoszeniu się ogrzanego powietrza. To rozwiązanie jest ciche i ma mniej elementów zużywalnych, więc bywa preferowane tam, gdzie dostęp serwisowy jest utrudniony, a środowisko jest relatywnie czyste.

W rzeczywistości pasywne chłodzenie jest bardzo wrażliwe na warunki montażu. Żebra radiatora muszą mieć swobodny dostęp do przepływu powietrza, a minimalne odstępy od ścian i innych urządzeń są krytyczne. Jeśli w pomieszczeniu brakuje wymiany powietrza, konwekcja naturalna przestaje działać jak w założeniach projektowych. Efektem jest szybkie wejście w derating, zwłaszcza podczas upałów lub przy dogrzewaniu obudowy przez słońce.

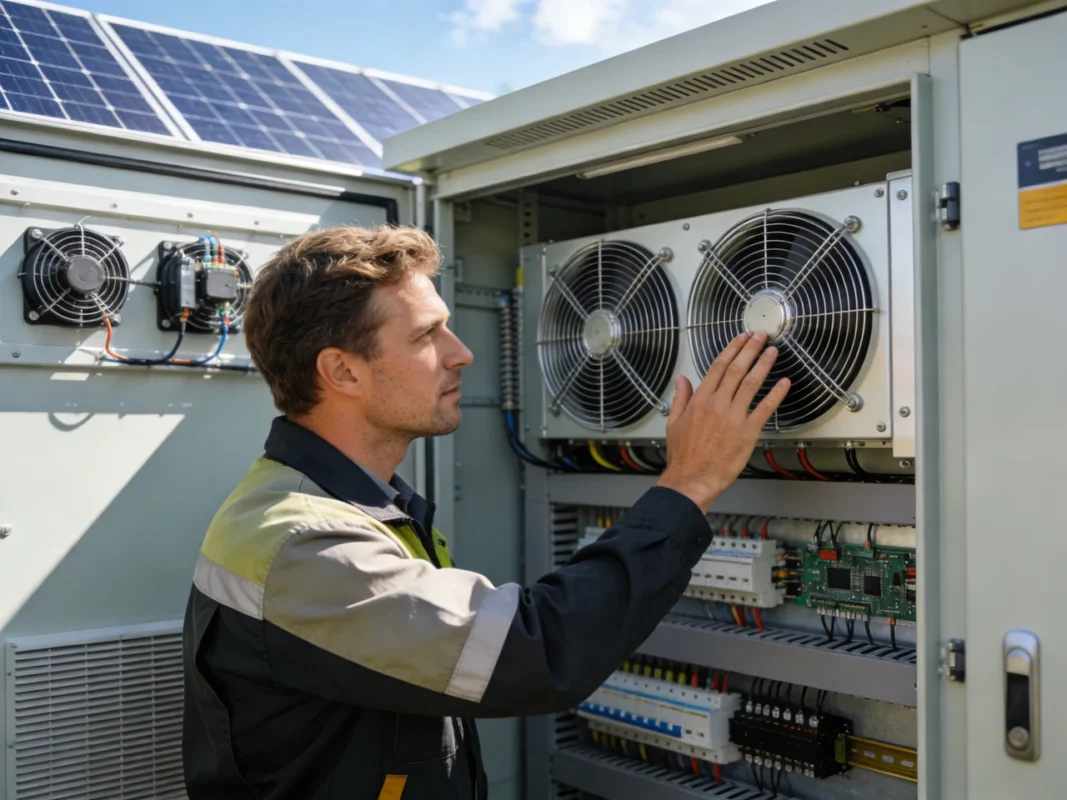

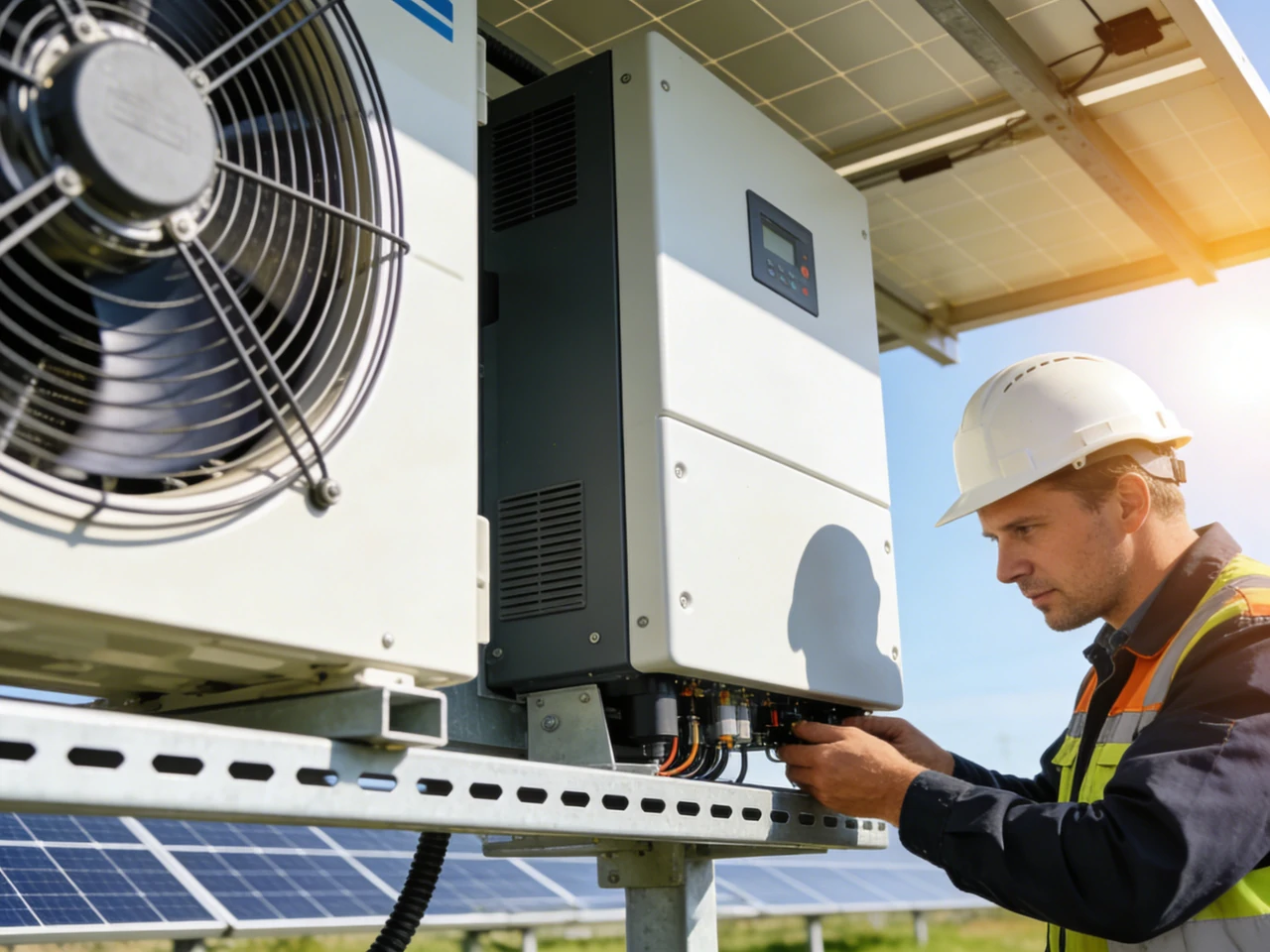

Chłodzenie aktywne – wentylatory falownika i ich ograniczenia

Chłodzenie aktywne wykorzystuje wentylatory do wymuszenia przepływu powietrza przez radiator lub kanały chłodzące. Zwiększa to współczynnik wymiany ciepła, a w praktyce może dać wielokrotnie wyższą efektywność odprowadzania ciepła niż konwekcja naturalna. W większych falownikach różnica temperatur kluczowych elementów mocy między konstrukcjami aktywnymi a pasywnymi bywa rzędu ~20°C, co bezpośrednio przekłada się na mniejsze ryzyko deratingu i wolniejsze starzenie komponentów.

Cena za tę stabilność jest eksploatacyjna. Trwałość wentylatorów w inwerterze zależy od temperatury, zapylenia, jakości łożysk i profilu pracy (częste zmiany prędkości, praca na wysokich obrotach). W środowiskach zapylonych, takich jak rolnictwo, przemysł drzewny czy obiekty logistyczne, kurz osiada na filtrach, zwęża kanały przepływu i stopniowo zmniejsza wydajność chłodzenia. W konsekwencji falownik może pracować coraz cieplej, mimo że „technicznie” wszystko działa, a problem ujawnia się dopiero w upalne dni.

Nowa podsekcja: Chłodzenie cieczą / wymienniki powietrze–ciecz: kiedy ma sens

Plusy:

• Bardziej stabilna temperatura elementów mocy w wysokich obciążeniach.
• Możliwość centralizacji chłodzenia kilku falowników w kontenerze.
• Mniejsze wahania temperatury w okresach upałów.

Minusy / ryzyka:

• Wyższy CAPEX i OPEX (pompy, wymienniki, serwis).
• Ryzyko wycieków cieczy i korozji elementów.
• Złożoność serwisowa i wymagania N+1 dla pomp w krytycznych lokalizacjach.

Tryby awaryjne: awaria pompy → ograniczenie przepływu cieczy → konieczność natychmiastowego deratingu lub wyłączenia urządzeń, aby uniknąć przegrzania.

Nowa tabela: Porównanie technologii chłodzenia falownika

Stopień ochrony (np. IP65) vs zdolność odprowadzania ciepła

W doborze urządzeń do pracy na zewnątrz często pojawia się pokusa: im wyższy stopień IP, tym lepiej. W praktyce wyższe IP (np. IP65) poprawia odporność na pył i strumień wody, ale ogranicza naturalną wymianę powietrza między wnętrzem urządzenia a otoczeniem(IEC). To oznacza, że producent musi „odrobić” termikę inaczej: większym radiatorem, lepszym przewodzeniem ciepła do obudowy, sprytniejszym kanałowaniem przepływu albo bardziej wydajnym chłodzeniem aktywnym.

Dla projektanta kluczowe jest czytanie parametrów w kontekście miejsca montażu. Urządzenie o wysokim IP nie będzie automatycznie odporne na przegrzewanie, jeśli stoi w pełnym słońcu lub w niszy bez przewiewu. Z kolei urządzenie z aktywnym chłodzeniem i filtrami może utrzymać temperaturę komponentów lepiej, ale wymaga konsekwentnego serwisu, bo skuteczność chłodzenia spada wraz z zabrudzeniem.

Nowa checklist / uwagi LVD/EMC dla montażu i chłodzenia falownika

• Wentylatory / HVAC w obudowach – zapewnić odpowiednią przestrzeń i przepływ.
• Bezpieczeństwo elektryczne – ciągłość PE, izolacje i uziemienia zgodne z LVD.
• Kondensacja – stosować heaters, desiccants, breather vents, dew point control.
• Przepusty kablowe – zachować separację przewodów sygnałowych i zasilających.
• Aspekty EMC – uziemienie, separacja przewodów, ekranowanie zgodnie z EMC.
• Modyfikacje obudowy (osłony przeciwsłoneczne, kanały, filtry) nie mogą naruszać instrukcji montażu producenta – w przeciwnym razie wpływ na gwarancję i zgodność.

Klimatyzacja i wentylacja szafy falownikowej – kiedy jest uzasadniona

W dużych instalacjach C&I oraz w farmach spotyka się falowniki w szafach zewnętrznych albo w kontenerach energetycznych. Jeśli suma strat cieplnych urządzeń jest duża, a warunki otoczenia wymagające, sama pasywna wentylacja szafy przestaje być wystarczająca. Wtedy wchodzi w grę wentylacja wymuszona, wymienniki ciepła powietrze–powietrze lub powietrze–ciecz oraz klimatyzacja szaf sterowniczych.

Takie rozwiązania zwiększają CAPEX i wprowadzają dodatkowy OPEX (energia pomocnicza, serwis filtrów, przeglądy sprężarek), ale czasem są jedynym sposobem, by utrzymać temperatury w granicach pracy falowników i rozdzielnic. Uzasadnienie powinno być policzone: ile godzin w sezonie występuje derating, jaka jest wartość utraconej energii w tych godzinach oraz jakie są koszty przestoju, jeśli obiekt ma krytyczne procesy technologiczne.

Projektowanie miejsca montażu – mikroklimat, ekspozycja i odstępy

Przy projektowaniu miejsca montażu warto myśleć o wszystkich czynnikach środowiskowych łącznie – od ekspozycji na słońce, przez cyrkulację powietrza, po obecność pyłu i innych zanieczyszczeń. Nawet pozornie drobne decyzje, jak wybór ściany, orientacja urządzenia czy odległości od innych instalacji, mogą w praktyce znacząco wpłynąć na temperaturę pracy i żywotność falownika.

Ekspozycja na słońce i „dogrzewanie” obudowy – proste błędy montażowe

Jednym z najbardziej niedoszacowanych zjawisk jest różnica między temperaturą powietrza a temperaturą obudowy falownika wystawionej na bezpośrednie promieniowanie słoneczne. Nawet przy umiarkowanych 30–32°C w cieniu, obudowa na ścianie o ekspozycji południowej może nagrzać się znacznie bardziej. Falownik „widzi” wtedy warunki jak w gorętszym klimacie, więc szybciej wchodzi w ograniczenie mocy.

W instalacjach biznesowych często da się to naprawić bez wymiany sprzętu. Zmiana miejsca montażu, wybór strony o mniejszej ekspozycji, odsunięcie od nagrzewających się powierzchni, a czasem proste zadaszenie lub osłona przeciwsłoneczna potrafią obniżyć temperaturę pracy i ograniczyć derating. Warunek jest jeden: osłona nie może blokować przepływu powietrza ani tworzyć „pudełka” kumulującego ciepło.

Wentylacja pomieszczenia technicznego – wymagania praktyczne

Pomieszczenie techniczne bez skutecznej wymiany powietrza działa jak bufor cieplny, który z każdą godziną produkcji staje się cieplejszy. Wtedy nawet najlepiej chłodzony falownik zaczyna pracować w coraz trudniejszych warunkach, bo chłodzi się powietrzem, które samo jest już podgrzane.

W praktyce wentylacja to nie „kratka w drzwiach”, tylko kontrolowany przepływ. Liczy się bilans cieplny urządzeń w pomieszczeniu, drożność dróg powietrza i unikanie recyrkulacji, w której gorące powietrze z wylotu wraca w okolice wlotu. W pomieszczeniach z wieloma urządzeniami (falowniki, rozdzielnice, UPS, switch’e) warto rozdzielać strefy, aby najcieplejsze źródła nie dogrzewały wzajemnie swojej strefy zasysania.

Odstępy montażowe i orientacja urządzenia a skuteczność konwekcji

Minimalne odstępy montażowe są elementem projektu termicznego urządzenia, nie formalnością. Ich nieprzestrzeganie potrafi podnieść temperaturę radiatora na tyle, że falownik zaczyna ograniczać moc wcześniej, a komponenty pracują bliżej granic dopuszczalnych.

Równie ważna jest orientacja. Część falowników (zwłaszcza z przewagą konwekcji naturalnej) wymaga montażu pionowego, aby przepływ powietrza przez radiator odbywał się zgodnie z geometrią żeber. Jeśli w obiekcie pojawia się presja na „upakowanie” sprzętu, a falowniki trafiają do wnęk, na wsporniki pod nietypowym kątem albo w rzędy zbyt blisko siebie, termika przestaje być zgodna z założeniami producenta. W dużych projektach to częsta przyczyna tego, że instalacja „działa”, ale latem traci uzysk.

Zapylenie i środowisko agresywne – wpływ na wymianę ciepła

Jak kurz wpływa na wydajność chłodzenia inwertera? Dwojako. Po pierwsze, osiada na radiatorach i działa jak warstwa izolacyjna, ograniczając oddawanie ciepła do powietrza. Po drugie, w konstrukcjach z chłodzeniem aktywnym zatyka filtry i zwęża kanały powietrzne, więc spada przepływ, a wentylatory muszą pracować intensywniej, co przyspiesza ich zużycie.

W środowiskach agresywnych (pył, mgły olejowe, opary chemiczne) trzeba myśleć o lokalizacji falownika jak o elemencie infrastruktury krytycznej, a nie „miejscu, gdzie akurat jest ściana”. Czasem bardziej opłacalne jest przeniesienie urządzenia do czystszej strefy i wydłużenie tras kablowych w granicach dopuszczalnych spadków napięć, niż walka z pyłem w miejscu, którego nie da się utrzymać w rozsądnym standardzie czystości.

Dobór falownika pod kątem termiki – parametry, które trzeba czytać w karcie katalogowej

Zanim zaczniemy analizować szczegółowe parametry katalogowe, warto przypomnieć, że termika falownika to efekt współdziałania jego konstrukcji, sposobu montażu i warunków otoczenia. Nawet najlepsze krzywe deratingu czy wysokosprawne radiatory nie zadziałają optymalnie, jeśli urządzenie pracuje w miejscu źle wentylowanym, w pełnym słońcu lub w ciasnej wnęce.

Zakres temperatur pracy i krzywe deratingu – jak je interpretować

Karta katalogowa mówi nie tylko „od -25°C do +60°C”, ale przede wszystkim pokazuje, jaką moc falownik odda w funkcji temperatury otoczenia. To są dwie różne rzeczy. W praktyce dla uzysku liczy się krzywa deratingu, a nie sam dopuszczalny zakres.

Profesjonalna interpretacja zaczyna się od ustalenia, czy krzywe odnoszą się do montażu wewnętrznego, zewnętrznego, do jakiej ekspozycji i czy producent zakłada określone odstępy. Następnie należy porównać to z danymi pogodowymi w ujęciu godzinowym, bo derating uderza w szczyt dnia, a nie w średnią dobową. W systemach z autokonsumpcją ważne jest też to, czy ograniczenie mocy wypada w czasie największego poboru, bo wtedy rośnie import z sieci mimo „dużej” instalacji.

Sprawność, straty cieplne i gęstość mocy – co realnie generuje ciepło

Sprawność falownika w skali 98–99% brzmi jak detal, ale przy dużej mocy oznacza setki watów, a czasem kilowaty ciepła do odprowadzenia. Dla zobrazowania: przy 100 kW mocy AC różnica 0,5 punktu procentowego w sprawności to około 500 W dodatkowych strat cieplnych w warunkach zbliżonych do pełnego obciążenia. To ciepło musi „gdzieś pójść”, a jeśli nie ma drogi, pojawia się wyższa temperatura wewnętrzna i wcześniejszy derating.

Wysoka gęstość mocy (dużo kW w małej obudowie) jest korzystna logistycznie, ale termicznie oznacza większe wymagania wobec radiatorów i przepływu powietrza. Dlatego w projektach C&I warto patrzeć, gdzie producent „upchnął” straty: czy są skupione w jednym module mocy, jak rozwiązano ścieżki przewodzenia ciepła i czy urządzenie ma udokumentowaną stabilność pracy przy wysokich temperaturach otoczenia.

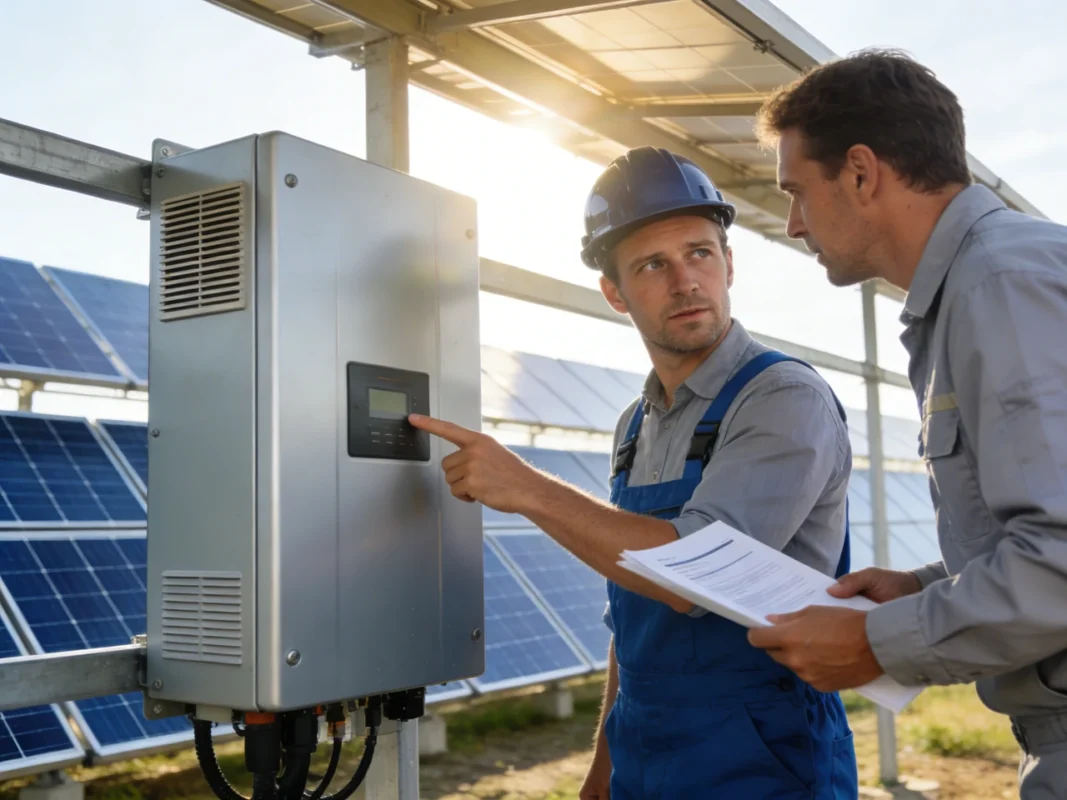

Hałas, zużycie energii pomocniczej i niezawodność chłodzenia aktywnego

W obiektach biurowych, hotelowych czy w halach, gdzie obowiązują limity akustyczne, głośność inwertera staje się kryterium projektowym, a nie tylko komfortowym. Wentylatory przy wysokich obrotach mogą być słyszalne, szczególnie gdy falownik jest zamontowany w pomieszczeniu o twardych powierzchniach i pogłosie.

Warto też pamiętać o poborze własnym. Układy chłodzenia aktywnego i HVAC zużywają energię, która obniża energię netto oddaną do sieci lub do autokonsumpcji. Zwykle są to wartości małe w relacji do mocy instalacji, ale przy wielu urządzeniach oraz w kontenerach energetycznych robi się z tego realna pozycja bilansowa.

Od strony niezawodności liczy się serwisowalność. W środowisku B2B lepiej mieć rozwiązanie, w którym wentylatory i filtry są dostępne, a części zamienne mają przewidywalny czas dostawy, niż konstrukcję „bezobsługową”, która traci wydajność chłodzenia, ale trudno to szybko przywrócić.

Czy przewymiarowanie falownika pomaga na temperaturę?

Przewymiarowanie falownika może obniżyć średnie obciążenie termiczne, bo urządzenie rzadziej pracuje blisko mocy znamionowej. To bywa korzystne, gdy profil generacji DC często osiąga „płaskie” szczyty, a falownik ma rezerwę do przeniesienia prądów bez dużego wzrostu temperatury.

Nie rozwiązuje to jednak problemu wysokiej temperatury otoczenia ani złego montażu. Jeśli falownik stoi w pełnym słońcu lub w dusznym pomieszczeniu, to nawet przy niższym obciążeniu może wejść w derating. W praktyce przewymiarowanie ma sens tylko jako element całościowej strategii: dobrej lokalizacji, poprawnej wentylacji i świadomego doboru technologii chłodzenia.

Integracja systemowa – chłodzenie w kontekście rozdzielnic, transformatorów i magazynów energii

Przy analizie chłodzenia falownika warto rozszerzyć perspektywę z pojedynczego urządzenia na całe otoczenie systemowe. Inwerter magazynujący energię nie działa w próżni – jego temperatura zależy od ciepła emitowanego przez rozdzielnice, transformatory czy magazyny energii, a także od sposobu przepływu powietrza w szafach i kontenerach. Zrozumienie tych wzajemnych powiązań pozwala projektować chłodzenie w sposób holistyczny, minimalizując hotspoty i ryzyko deratingu.

Szafy i kontenery energetyczne – bilans cieplny całego „pomieszczenia”

W szafach i kontenerach energetycznych nie da się myśleć o falowniku w oderwaniu od reszty. Ciepło pochodzi jednocześnie z falownika, rozdzielnic AC/DC, zasilaczy pomocniczych, urządzeń komunikacyjnych, a w układach hybrydowych także z przekształtników magazynu energii. Jeśli nawiew i wywiew nie są zaprojektowane kierunkowo, powstają hotspoty, a temperatura powietrza w strefie zasysania falownika potrafi być wyższa o kilka–kilkanaście stopni od temperatury mierzonej w „środku” kontenera.

Dobre praktyki obejmują separację stref cieplnych, kontrolowany kierunek przepływu oraz takie ustawienie urządzeń, by nie zasysały powietrza ogrzanego przez inne elementy. W obiektach o wysokich wymaganiach dostępności warto przewidzieć redundancję wentylacji lub przynajmniej monitoring jej parametrów, bo awaria wentylatora szafy może „udawać” problem falownika.

Trasy kablowe, straty i nagrzewanie – ukryty wpływ na temperaturę

W systemach dużej mocy straty nie powstają wyłącznie w falowniku. Kable DC/AC, złącza, szyny zbiorcze i aparatura w rozdzielnicach generują ciepło proporcjonalnie do kwadratu prądu. Gdy połączenia są niedokręcone lub skorodowane, powstają lokalne punkty grzania, które podnoszą temperaturę otoczenia falownika i jednocześnie tworzą ryzyko awarii.

Dlatego ocena „termiki falownika” powinna obejmować też termikę infrastruktury. W praktyce oznacza to właściwy dobór przekrojów, kontrolę momentów dokręcania na etapie odbioru i okresowe przeglądy, które łączą oględziny z pomiarami termowizyjnymi. To często tańsze niż walka z objawami deratingu, gdy źródłem jest gorące złącze w rozdzielnicy obok falownika.

PV + BESS: jak wspólna infrastruktura wpływa na termikę falownika

W hybrydach PV + BESS obciążenia cieplne potrafią kumulować się w krótkich oknach czasowych, na przykład gdy instalacja jednocześnie produkuje, ładuje magazyn i kompensuje profil mocy na przyłączu. To przekłada się na wyższe prądy i większe straty w wielu elementach naraz.

Projektując chłodzenie, warto uwzględnić scenariusze letniego maksimum temperatur oraz tryby pracy awaryjnej, w których wentylacja kontenera lub szafy może mieć ograniczoną wydajność. Z punktu widzenia utrzymania ruchu kluczowe jest też, by monitoring temperatur nie był rozproszony po kilku systemach bez korelacji, bo wtedy trudniej szybko stwierdzić, czy przyczyną ograniczeń jest falownik, infrastruktura czy praca magazynu.

Wpływ chłodzenia na jakość energii i pracę zabezpieczeń

Gdy falownik przegrzewa się, może ograniczać prąd wyjściowy, zmieniać punkt pracy i częściej się odłączać. W obiektach przemysłowych przekłada się to na mniej przewidywalny profil mocy na przyłączu i większą liczbę zdarzeń, które muszą obsłużyć zabezpieczenia oraz systemy nadzoru.

W skrajnych przypadkach wahania mocy i powtarzalne odłączenia mogą powodować kaskadę alarmów po stronie automatyki zakładowej, mimo że pierwotnym problemem jest niewystarczające chłodzenie falownika fotowoltaicznego. Dlatego w projektach C&I chłodzenie jest elementem jakości energii w praktyce operacyjnej, a nie tylko parametrem komfortu urządzenia.

Monitorowanie, diagnostyka i testy – jak kontrolować ryzyko termiczne

Zanim przejdziemy do szczegółowych metod monitorowania i diagnostyki, warto podkreślić, że kontrola ryzyka termicznego zaczyna się od świadomości, że falownik nie pracuje w izolacji. Jego temperatura zależy od montażu, warunków otoczenia, czystości kanałów powietrznych oraz współdziałania z innymi urządzeniami w pomieszczeniu czy kontenerze. Dopiero po uwzględnieniu tych czynników sensowne staje się pomiarowanie, interpretacja logów i wyciąganie wniosków operacyjnych.

Jaką temperaturę falownika uznać za „normalną”?

Pytanie o „normalną” temperaturę ma sens tylko wtedy, gdy wiemy, co mierzymy. Co innego temperatura otoczenia, co innego temperatura obudowy, radiatora, a jeszcze co innego temperatura wewnętrzna raportowana przez czujniki urządzenia. Dwa falowniki mogą mieć podobną temperaturę obudowy, ale różną temperaturę elementów mocy, jeśli różnią się konstrukcją termiczną lub stopniem zabrudzenia kanałów powietrznych.

Jaka temperatura pracy inwertera jest bezpieczna? Bezpieczna jest taka, która mieści się w granicach określonych przez producenta dla danego czujnika i trybu pracy, ale operacyjnie liczy się trend i margines. Jeśli w tych samych warunkach pogodowych w kolejnych tygodniach temperatura rośnie o kilka stopni, to zwykle oznacza pogorszenie chłodzenia (kurz, filtry, gorsza wentylacja pomieszczenia) i warto zareagować zanim pojawi się derating lub wyłączenia.

Termowizja, czujniki i dane ze SCADA – co mierzyć i jak często

Termowizja instalacji PV jest szczególnie skuteczna tam, gdzie same logi falownika nie pokażą problemu: na złączach, szynach, zabezpieczeniach i w rozdzielnicach. Wykrywa hotspoty, które podnoszą temperaturę lokalnie i mogą pośrednio wpływać na falownik.

Z kolei SCADA daje możliwość korelacji. Najbardziej użyteczne jest zestawienie mocy AC, temperatury wewnętrznej falownika, temperatury otoczenia (najlepiej lokalnej, a nie z odległej stacji) oraz, jeśli dostępne, prędkości wentylatorów i statusów ostrzeżeń. W instalacjach C&I sensowne są progi alarmowe oparte o trend, a nie tylko o wartość bezwzględną, bo ryzyko często narasta stopniowo.

Dlaczego falownik traci moc mimo poprawnej pracy paneli?

Jeśli strona DC wygląda stabilnie, a moc AC spada powtarzalnie w podobnych godzinach, podejrzenie deratingu termicznego jest uzasadnione. Weryfikacja powinna zacząć się od sprawdzenia, czy w logach nie ma ostrzeżeń termicznych, czy wentylatory nie pracują na maksymalnych obrotach oraz czy filtry i kanały powietrzne nie są zabrudzone. Dopiero potem warto szukać bardziej złożonych przyczyn, takich jak ograniczenia sieciowe lub parametry jakości energii.

Częstym błędem diagnostycznym jest porównywanie mocy do mocy modułów bez uwzględnienia temperatury i charakterystyki falownika. Falownik może obcinać moc nie dlatego, że moduły „nie dają”, tylko dlatego, że urządzenie świadomie ogranicza obciążenie, aby utrzymać temperaturę elementów mocy w bezpiecznych granicach.

KPI dla utrzymania ruchu: godziny deratingu i liczba alarmów termicznych

W utrzymaniu ruchu warto raportować wskaźniki, które bezpośrednio prowadzą do decyzji serwisowych i inwestycyjnych. Godziny pracy z ograniczeniem mocy, maksymalne temperatury dzienne oraz liczba alarmów termicznych pozwalają porównywać lokalizacje i priorytetyzować działania. Jeśli dwa falowniki tej samej mocy w podobnych warunkach mają różne trendy temperatur, to zwykle oznacza różnicę w montażu, zabrudzeniu lub przepływie powietrza.

Tabela – typowe progi alarmowe

Tip praktyczny: warto stosować logger z historią ΔT i logi SCADA dla analizy trendów, co pozwala prognozować problemy w okresie letnim.

Serwis i utrzymanie chłodzenia – procedury dla obiektów komercyjnych

Zanim przejdziemy do szczegółowych procedur serwisowych, warto podkreślić, że skuteczne utrzymanie chłodzenia falownika w obiektach komercyjnych wymaga spojrzenia całościowego. Samo czyszczenie radiatorów czy wymiana wentylatorów nie wystarczy, jeśli nie uwzględnimy zmian w otoczeniu, modernizacji budynku czy warunków pracy w różnych porach roku. Procedury serwisowe powinny być powiązane z realnym środowiskiem pracy urządzenia, aby zapobiegać problemom termicznym, zanim się pojawią.

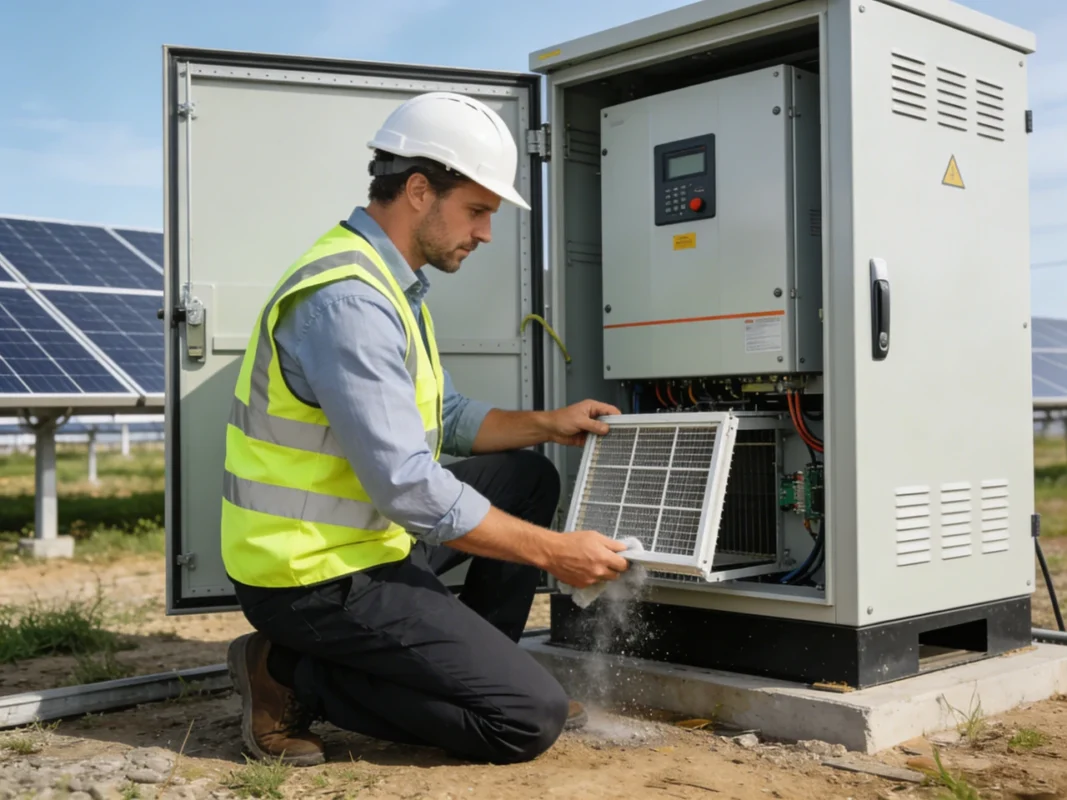

Czyszczenie radiatorów i filtrów – wpływ na sprawność chłodzenia

Nawet cienka warstwa pyłu na radiatorze pogarsza wymianę ciepła. W chłodzeniu pasywnym oznacza to wyższą temperaturę radiatora przy tej samej mocy, a w chłodzeniu aktywnym często dodatkowo spadek przepływu przez filtr. Harmonogram czyszczeń powinien wynikać ze środowiska, a nie z arbitralnej „rocznej” rutyny. W obiektach o dużym zapyleniu sezonowym sensowne są przeglądy przed latem oraz w jego trakcie, bo to wtedy chłodzenie jest najbardziej obciążone.

Czyszczenie musi być też wykonane tak, aby nie uszkodzić żeber radiatora i nie wprowadzić zanieczyszczeń do wnętrza urządzenia. Tam, gdzie jest filtr, warto oceniać jego stan nie tylko wizualnie, ale też po parametrach pracy: jeśli wentylatory stale pracują szybciej niż zwykle przy podobnej mocy, filtr może być częściowo zatkany.

Wentylatory: żywotność, sygnały zużycia i plan wymiany prewencyjnej

Trwałość wentylatorów w inwerterze jest jednym z najważniejszych tematów serwisowych w chłodzeniu aktywnym. Typowe sygnały zużycia to wzrost hałasu, wibracje, spadek prędkości obrotowej raportowanej przez falownik, a także alarmy związane z pracą wentylatora. W obiektach z wymaganiem wysokiej dostępności opłaca się podejście prewencyjne: plan wymiany w cyklu życia instalacji, dostępność części na miejscu i procedura wymiany, która minimalizuje czas postoju.

Istotne jest, aby plan serwisowy był spójny z warunkami gwarancji i wymaganiami producenta co do przeglądów. W praktyce to dokumentacja serwisowa bywa równie ważna jak sama naprawa, bo przy roszczeniach gwarancyjnych lub ubezpieczeniowych liczy się możliwość wykazania, że urządzenie pracowało w warunkach zgodnych z założeniami i było utrzymywane.

Jak często robić przegląd falownika w kontekście temperatur?

Częstotliwość zależy od środowiska, obciążenia i wymagań kontraktowych, ale termika powinna być stałym elementem przeglądu sezonowego. Przed latem warto sprawdzić drożność przepływu powietrza, stan filtrów, czystość radiatorów i dane historyczne temperatur. Po lecie dobrze jest porównać trendy i sprawdzić, czy liczba godzin deratingu wzrosła.

W obiektach o wysokiej krytyczności rozsądne jest podejście ciągłe: alarmowanie na trendach temperatur oraz okresowe (np. kwartalne) przeglądy miejsc montażu, bo warunki otoczenia potrafią zmieniać się szybciej niż cykl roczny, na przykład po zmianach w logistyce, dołożeniu maszyn lub przebudowie wentylacji hali.

Zmiany po modernizacjach: docieplenie, nowe osłony, zabudowy

W praktyce facility management częstym źródłem problemów jest modernizacja budynku bez oceny wpływu na urządzenia energetyczne. Docieplenie, nowe przegrody, zabudowy w pomieszczeniu technicznym czy zmiana organizacji przestrzeni potrafią zmienić przepływy powietrza i podnieść temperaturę w strefie falownika, mimo że sama instalacja PV nie była ruszana.

Warto wprowadzić prostą zasadę projektową: każda zmiana, która wpływa na wentylację, ekspozycję na słońce lub przestrzeń wokół falownika, wymaga krótkiej oceny termicznej i aktualizacji dokumentacji powykonawczej. To ogranicza ryzyko „niewidzialnych” zmian, które ujawnią się dopiero w pierwszej fali upałów.

Bezpieczeństwo i zgodność – normy, ryzyka pożarowe, odpowiedzialność projektowa

Bezpieczeństwo termiczne falownika należy traktować jako element całego środowiska pracy urządzenia. Ryzyko awarii, przyspieszonego starzenia komponentów czy potencjalnych zdarzeń pożarowych wynika nie tylko z samego falownika, ale także z warunków montażu, przepływu powietrza i współdziałania z innymi systemami. Uwzględnienie termiki w projekcie, przeglądach i dokumentacji jest kluczowe zarówno dla niezawodności, jak i zgodności z normami.

Temperatura a ryzyko awarii komponentów i zdarzeń niepożądanych

Długotrwała praca w podwyższonej temperaturze przyspiesza starzenie kondensatorów i elementów mocy. Z czasem rośnie prawdopodobieństwo uszkodzeń, które mogą generować kolejne skutki: od przestojów po zdarzenia wymagające interwencji służb. W ujęciu B2B kluczowe jest ograniczenie ryzyka przez projekt i utrzymanie, a także możliwość wykazania, że warunki pracy były kontrolowane.

To dotyczy również oceny ryzyka pożarowego w szafach i kontenerach. Jeśli system ma hotspoty na złączach albo rozdzielnice są przeciążone termicznie, to nawet prawidłowo dobrany falownik nie „uratował” całości. Z perspektywy odpowiedzialności ważne jest, by termika była ujęta w odbiorach i przeglądach, a nie traktowana jako temat „na później”.

Wymagania producenta, gwarancja i warunki montażu

W dokumentacji urządzeń zwykle są jasno określone minimalne odstępy, dopuszczalna orientacja montażu i zakres temperatur pracy. Niespełnienie tych warunków może skutkować sporami gwarancyjnymi, zwłaszcza gdy awaria dotyczy elementów, których żywotność jest silnie zależna od temperatury.

W praktyce warto archiwizować dokumentację montażu, zdjęcia miejsca instalacji, potwierdzenia przeglądów oraz, jeśli to możliwe, dane trendów temperatur ze SCADA. To podejście nie tylko redukuje ryzyko formalne, ale też ułatwia zarządzanie flotą instalacji i planowanie modernizacji chłodzenia.

Czy osłona przeciwsłoneczna jest dopuszczalna i bezpieczna?

Osłona przeciwsłoneczna często jest jednym z najbardziej opłacalnych działań, ale musi być zaprojektowana tak, by nie ograniczać przepływu powietrza i nie tworzyć komory, która kumuluje gorące powietrze. Materiał i geometria powinny uwzględniać odporność na wiatr, korozję oraz bezpieczny dostęp serwisowy.

Kluczowy punkt to zgodność z zaleceniami producenta urządzenia i zdrowy rozsądek inżynierski: osłona ma ograniczyć promieniowanie, ale nie może pogorszyć konwekcji ani zasłonić wlotów i wylotów. Jeśli po montażu osłony temperatura raportowana przez falownik rośnie, to znaczy, że rozwiązanie działa odwrotnie niż zamierzono.

Koordynacja branż: elektryka, HVAC, konstrukcja – kto odpowiada za termikę?

W dużych realizacjach warunki chłodzenia wynikają z decyzji kilku branż naraz. Konstrukcja determinuje lokalizację, elektryka prowadzi trasy i ustawia szafy, HVAC odpowiada za wentylację pomieszczeń lub kontenerów. Jeśli nie ma jasnego przypisania odpowiedzialności za warunki termiczne, łatwo o sytuację, w której każdy element „spełnia parametry”, ale całość pracuje na granicy deratingu.

Dobrą praktyką odbiorową jest traktowanie termiki jako kryterium funkcjonalnego: nie tylko pomiar elektryczny, ale też weryfikacja temperatur w warunkach obciążenia (lub przynajmniej testy przepływu powietrza i analiza krzywych deratingu względem przewidywanych temperatur lokalnych).

Dobór strategii chłodzenia do skali projektu – rekomendacje decyzyjne

Wybór strategii chłodzenia powinien wynikać z realnych warunków pracy i skali instalacji, a nie jedynie z parametrów katalogowych falownika. Małe i średnie obiekty komercyjne rządzą się innymi zasadami niż duże farmy PV – w pierwszych kluczowe są poprawki mikroklimatu i wentylacji, w drugich powtarzalność rozwiązań, odporność środowiskowa i dostępność serwisowa. Świadome zestawienie czynników technicznych i operacyjnych pozwala podejmować decyzje chłodzeniowe w oparciu o dane, a nie intuicję.

Małe C&I vs duże farmy PV – inne ograniczenia, inne priorytety

W mniejszych obiektach komercyjnych zwykle najwięcej daje poprawa warunków montażu: sensowna lokalizacja, unikanie pełnego słońca, zachowanie odstępów i dobra wentylacja pomieszczenia. To działania relatywnie tanie, a ich efekt potrafi być natychmiastowy w danych produkcyjnych.

W dużych farmach PV priorytety się przesuwają. Liczą się powtarzalność rozwiązań, odporność środowiskowa, czas dojazdu serwisu, dostępność części i prosta diagnostyka. Jeśli falowniki stoją w szafach polowych, to strategia chłodzenia musi uwzględniać pył, nasłonecznienie, pracę wentylacji oraz standard procedur utrzymania.

Kiedy inwestować w wymiennik ciepła lub klimatyzację szafy?

Inwestycja w HVAC szafy jest uzasadniona wtedy, gdy dane pokazują powtarzalne straty uzysku z deratingu lub gdy wymagana dostępność nie pozwala na ryzyko wyłączeń w upały. Istotne jest też to, czy da się poprawić warunki pasywnie. Jeśli falownika nie da się przenieść, a pomieszczenia nie da się przewietrzyć, to rozwiązania aktywne na poziomie szafy bywają jedyną drogą.

Decyzja powinna być oparta na liczbach: liczbie godzin ograniczenia mocy, wartości energii w tych godzinach, kosztach serwisu oraz ryzyku awarii wynikającym z pracy w wysokiej temperaturze. W obiektach z umowami SLA koszt pojedynczego przestoju bywa większy niż różnica CAPEX między wariantami chłodzenia.

Checklista decyzyjna: od audytu termicznego do wdrożenia zmian

Poniższy proces pomaga przejść od objawów do działań bez „strzelania” rozwiązaniami na ślepo:

1. Zbierz dane z SCADA: moc AC, temperatury (wewnętrzna/obudowy, jeśli dostępne), alarmy termiczne, prędkości wentylatorów, daty i godziny zdarzeń.
2. Porównaj z warunkami zewnętrznymi: temperatura otoczenia, irradiancja, wiatr oraz ekspozycja miejsca montażu.
3. Zestaw dane z krzywą deratingu: sprawdź, czy ograniczenia mocy korelują z progami temperatur.
4. Zrób inspekcję miejsca montażu: odstępy, orientacja, przeszkody dla przepływu, źródła dogrzewania, stan filtrów i radiatorów.
5. Zweryfikuj infrastrukturę obok: rozdzielnice, złącza, kable, hotspoty termowizyjne, recyrkulację w szafie lub pomieszczeniu.
6. Wybierz środki od najprostszych do najbardziej inwazyjnych: czyszczenie i przywrócenie przepływu, korekta lokalizacji lub osłona przeciwsłoneczna, poprawa wentylacji pomieszczenia, modernizacja szafy (wymiennik/klimatyzacja).
7. Po wdrożeniu porównaj KPI: maksymalne temperatury, godziny deratingu, liczbę alarmów oraz profil mocy w godzinach szczytu.

W realnych wdrożeniach największy efekt często przynoszą korekty instalacyjne i organizacyjne, a nie wymiana falownika. To ważne także kosztowo, bo wiele problemów termicznych ma przyczynę w mikroklimacie miejsca montażu.

Jak obliczyć opłacalność poprawy chłodzenia (CAPEX vs OPEX)?

Model opłacalności można zbudować na dwóch strumieniach: energii utraconej przez derating oraz kosztach ryzyka (przestoje i serwis). Jeśli znamy liczbę godzin w sezonie, w których falownik ogranicza moc, oraz średnią redukcję mocy w tych godzinach, możemy oszacować utraconą energię. Następnie mnożymy ją przez wartość energii w danym modelu rozliczeń (autokonsumpcja, sprzedaż godzinowa, PPA) i porównujemy z kosztem działań: od zadaszenia i poprawy wentylacji po modernizację szafy z HVAC.

Drugi strumień jest bardziej „biznesowy”: jeśli wysoka temperatura przyspiesza degradację elementów, rośnie prawdopodobieństwo awarii i koszt interwencji. W obiektach przemysłowych trzeba doliczyć koszt organizacyjny i ryzyko przerw w pracy. W praktyce to właśnie redukcja ryzyka i stabilizacja pracy w upały bywa główną wartością inwestycji w lepsze chłodzenie falownika fotowoltaicznego.

Krótkie odpowiedzi na najczęstsze pytania
