Inwerter fotowoltaiczny 50kW: Dobór, Wymagania i Ryzyka

Inwerter fotowoltaiczny 50kW to kluczowy element instalacji PV w segmencie komercyjnym: na halach, magazynach, w rolnictwie, na konstrukcjach naziemnych oraz carportach. To właśnie falownik 50 kW decyduje, jak skutecznie energia z modułów zostanie zamieniona na parametry zgodne z siecią, jak stabilnie instalacja będzie pracować przy wahaniach napięcia oraz czy przejdzie odbiory operatora. Błędny dobór bywa kosztowny: od niekontrolowanego clippingu i spadku uzysku, przez częste wyłączenia przy „słabej” sieci, aż po problemy z nastawami Q(U), P(f) i ograniczeniem eksportu mocy. Poniżej znajdziesz praktyczne kryteria wyboru (AC/DC, liczba MPPT, sprawność, środowisko pracy), typowe ryzyka projektowe oraz konsekwencje dla przyłączenia, zabezpieczeń, monitoringu i TCO.

Szybki dobór falownika hybrydowego 50 kW: Cena, Specyfikacja i Wybór odpowiedniego Inwertera

Dobór falownika w tej klasie mocy warto prowadzić „od systemu do urządzenia”, a nie odwrotnie. Najpierw rozstrzyga się profil pracy i warunki przyłączeniowe, potem dopasowuje inwerter 50 kW do architektury stringów, ograniczeń DC oraz wymagań integracyjnych (monitoring SCADA / Modbus, EMS/BMS). Dzięki zaawansowanej technologii, nowoczesne falowniki hybrydowe zapewniają wysoką efektywność, optymalizując pracę systemu w różnych warunkach atmosferycznych.

Poniższa checklista ma sens jako krótki proces decyzyjny, który porządkuje rozmowę między inwestorem, projektantem i wykonawcą:

1. Ustal profil autokonsumpcji i ewentualny limit oddawania do sieci (zero export / export limit).
2. Zweryfikuj warunki przyłączenia i wymagania OSD: regulacja mocy biernej, nastawy zabezpieczeń, telemetria/pomiary.
3. Dopasuj architekturę DC: liczba MPPT, prądy wejściowe, zakres MPPT i maksymalne DC.
4. Sprawdź derating temperaturowy i warunki montażowe (IP, pył, amoniak, korozja, hałas).
5. Zdecyduj, czy lepsza będzie jedna jednostka 50 kW czy kilka mniejszych (redundancja, dach wielopołaciowy).
6. Dopnij integrację: komunikacja (Modbus TCP/RTU), raportowanie KPI/ESG, własność danych i SLA serwisowe.

Zastosowanie i profil pracy instalacji (dach/ground-mount, autokonsumpcja)

W instalacjach typu „instalacja PV 50 kW dla firmy” profil obciążenia bywa ważniejszy niż sama moc DC. Jeśli obiekt ma stabilny pobór w dzień (produkcja, chłodnie, wentylacja, sprężarki), priorytetem jest przewidywalna praca falownika oraz dobra współpraca z automatyką obiektu: ograniczenie eksportu mocy (zero export), sterowanie mocą bierną, szybka reakcja na zmiany obciążenia i komunikacja z systemem nadrzędnym. Dzięki zaawansowanej technologii, falownik potrafi optymalizować pracę i zminimalizować ryzyko podbicia napięcia w punkcie przyłączenia, co zapewnia bardziej wydajny system.

Z kolei przy układach naziemnych lub tam, gdzie energia w większości trafia do sieci, rośnie znaczenie maksymalizacji uzysku i odporności na warunki zewnętrzne. Istotne stają się: szeroki zakres MPPT, praca przy wysokich napięciach DC (zwykle 900–1100 V w tej klasie), stabilność przy wahaniach napięcia sieci i sprawna obsługa serwisowa, bo każdy przestój przekłada się bezpośrednio na utracone przychody lub niewykonane KPI w umowach.

Minimalne parametry, które muszą się „zgadzać” (AC 400 V, moc znamionowa, MPPT)

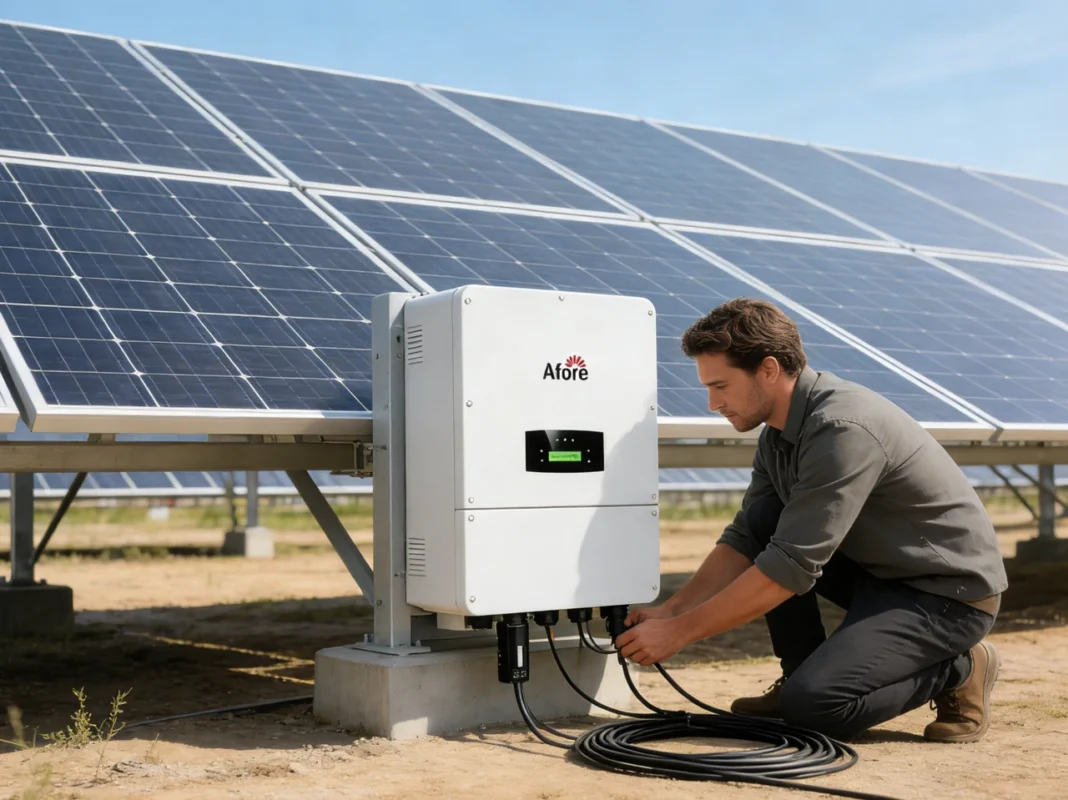

W segmencie komercyjnym standardem jest inwerter trójfazowy 400 V i praca 50/60 Hz, ale „zgodność na tabliczce” nie załatwia projektu. Trzeba dopasować moc znamionową AC do warunków przyłączenia i do planowanej mocy DC, a następnie sprawdzić liczbę MPPT, zakres napięcia MPPT, maksymalne napięcie DC oraz dopuszczalne prądy wejściowe.

Liczba MPPT jest praktycznie „parametrem geometrii dachu”. Jeżeli dach ma różne orientacje, różne kąty nachylenia, strefy zacienienia lub planuje się mieszane długości stringów, większa liczba MPPT pozwala ograniczyć straty niedopasowania i stabilniej utrzymać punkt pracy. Dzięki temu falownik optymalizuje uzysk energii, minimalizując ryzyko błędnych odczytów mocy i zwiększając funkcjonalność systemu.

Typowe błędy doboru w projektach 30–70 kW

Najczęstszy błąd w okolicach 50 kW to potraktowanie dachu wielopołaciowego jak jednorodnego pola DC i dobranie zbyt małej liczby MPPT. Efekt bywa podwójny: spadek uzysku w godzinach częściowego zacienienia oraz nieintuicyjne zachowanie MPPT (pozornie „losowe” wahania mocy). Drugim typowym problemem są przekroczenia prądów wejściowych przy nowoczesnych modułach o wysokim Imp. Jeżeli falownik był dobierany „pod stare panele”, MPPT może ograniczać prąd, co w szczytach produkcji daje realne ucięcie mocy.

Do tego dochodzi niedoszacowanie temperatur i spadków napięć na trasach DC, zwłaszcza gdy falownik montuje się daleko od pól modułów. Po stronie wykonawczej często wracają też braki miejsca na rozłączniki, SPD oraz sensowne prowadzenie kabli, co skutkuje trudnymi odbiorami i kłopotliwym serwisem. W instalacjach B2B problemem nie jest tylko strata energii, lecz również ryzyko przestoju obiektu, jeśli wyłączenia falownika „pociągną” selektywność zabezpieczeń.

Kiedy zamiast jednego 50 kW lepsze są 2–3 mniejsze falowniki

Podział na 2–3 falowniki 10–20 kW bywa korzystny, gdy dach jest mocno niejednorodny (różne połacie, świetliki, przeszkody) i potrzebujesz większej elastyczności MPPT bez komplikowania projektu stringów. To także realna redukcja ryzyka operacyjnego: awaria jednego urządzenia nie zatrzymuje całej produkcji, a serwis można prowadzić bez „wyzerowania” instalacji. Dzięki zastosowaniu falowników aktywnych w systemie, cała instalacja pozostaje funkcjonalna, a jej wydajność jest optymalizowana.

Z drugiej strony rośnie liczba elementów po stronie AC: więcej zabezpieczeń, więcej rozdzielnic lub większa rozdzielnica, więcej punktów pomiarowych i potencjalnie bardziej złożona komunikacja. W obiektach z wymaganiami integracji (Modbus/SCADA, BMS) trzeba też przemyśleć, jak dane mają być agregowane, aby utrzymać czytelne KPI i szybkie diagnozowanie usterek.

Parametry techniczne falownika trójfazowego: DC, MPPT, przewymiarowanie i ich wpływ na uzysk energii

W dalszej części przyjrzymy się, jak liczba MPPT i wejść stringowych wpływa na efektywność falownika w bardziej złożonych warunkach instalacyjnych, a także jakie korzyści przynosi ich optymalizacja.

Liczba MPPT i wejść stringowych – co realnie daje w uzysku

MPPT to nie „funkcja marketingowa”, tylko mechanizm, który decyduje, czy falownik potrafi znaleźć optymalny punkt pracy dla danego pola modułów. Gdy wszystkie stringi są podobne (ten sam azymut, nachylenie, brak zacienienia), nawet mniejsza liczba MPPT może być wystarczająca. Problem zaczyna się wtedy, gdy część modułów pracuje w innych warunkach: na przykład jedna połać wschód–zachód, druga południe, do tego attyki lub urządzenia dachowe. W takich warunkach dodatkowy MPPT w falowniku 50 kW ogranicza straty niedopasowania, co przekłada się na optymalizację uzysku energii i stabilność performance ratio (PR), co ma istotne znaczenie przy rozliczaniu usług O&M i analizie gwarancji uzysku.

W takich realiach dodatkowy MPPT ogranicza straty niedopasowania, bo „gorszy” fragment nie ściąga całego pola do mniej korzystnego punktu pracy. W praktyce przekłada się to na wyższy uzysk w godzinach porannych i popołudniowych oraz na stabilniejszy PR (performance ratio), co ma znaczenie przy rozliczaniu usług O&M i analizie gwarancji uzysku.

Napięcie maksymalne DC i zakres MPPT a dobór długości stringów

Projekt długości stringów zaczyna się od dwóch skrajnych warunków temperaturowych. W niskich temperaturach napięcie jałowe Voc rośnie i może przekroczyć limit maksymalnego napięcia DC falownika (często 900–1100 V w tej klasie). Latem, przy wysokiej temperaturze modułów, spada napięcie w punkcie mocy maksymalnej Vmp, więc zbyt krótki string może wypaść poniżej minimalnego napięcia MPPT i falownik będzie pracował mniej efektywnie. Z tego powodu inwerter 50 kW specyfikacja powinna być dostosowana do lokalnych warunków, aby zapewnić optymalną współpracę z systemem fotowoltaicznym i zapewnić maksymalny uzysk energii.

W praktyce w Polsce i UE dobór opiera się na danych z kart katalogowych modułów oraz współczynnikach temperaturowych, a do tego dolicza się zapas na tolerancje i specyfikę lokalizacji (wiatr, sposób montażu, wentylacja modułów). Kluczowy punkt to spójność: długości stringów muszą być zgodne nie tylko z napięciem, ale też z wejściami MPPT i prądami dopuszczalnymi na tor wejściowy.

Prądy wejściowe a nowoczesne moduły (wysokie Imp) – ryzyko „ucięcia” mocy

Wielu inwestorów patrzy na napięcie DC, a pomija prąd. Tymczasem nowoczesne moduły mają coraz wyższy prąd roboczy Imp, więc w układach, gdzie łączy się stringi równolegle na jednym MPPT lub wykorzystuje się kilka wejść na tracker, łatwo dojść do limitu prądowego falownika. Gdy limit zostanie osiągnięty, MPPT ogranicza prąd, co oznacza, że w najlepszych warunkach (chłodny, słoneczny dzień) część potencjalnej mocy zostaje „ucięta”. Dzięki zaawansowane algorytmy, nowoczesne falowniki mogą efektywnie zarządzać tym procesem, minimalizując straty i optymalizując wydajność systemu.

Taka strata często nie jest widoczna w prostych zestawieniach rocznych, ale ma znaczenie w obiektach z autokonsumpcją, gdzie szczyty produkcji mają pokrywać konkretne obciążenia technologiczne. W efekcie instalacja PV 50kW dla firmy może nie „dowieźć” oczekiwanych redukcji poboru z sieci w godzinach krytycznych, mimo że średnioroczna produkcja wygląda poprawnie.

Stosunek DC/AC (przewymiarowanie) i kontrola clippingu

W projektach komercyjnych przewymiarowanie po stronie DC względem mocy AC falownika jest normą, ale musi być policzone pod konkretny profil pracy. Wyższy stosunek DC/AC zwiększa produkcję w godzinach poza szczytem (rano, późne popołudnie, zimą), co jest korzystne dla autokonsumpcji. Jednocześnie rośnie ryzyko clippingu, czyli ograniczenia mocy na wyjściu AC w najlepszych warunkach.

Dla falownika 50 kW typowe zakresy przewymiarowania zależą od orientacji (południe vs wschód–zachód), temperatur modułów i ograniczeń przyłączeniowych. W praktyce nie da się tego ustalić „z głowy”, jeśli instalacja ma działać bez niespodzianek: sensowny projekt opiera się na symulacji energetycznej, analizie godzinowej i weryfikacji, czy ewentualny clipping nie wypada w godzinach największej wartości energii dla obiektu.

Poniższe zestawienie pokazuje typowe wartości spotykane w inwerterach 50 kW dla rynku UE/PL (zakresy, które trzeba zawsze potwierdzić w karcie katalogowej konkretnego urządzenia):

Inwerter fotowoltaiczny 50kW a sieć: przyłączenie i zgodność (PL/EU)

W kolejnej części omówimy, jak wymagania OSD oraz kodeksy sieciowe wpływają na dobór falownika i jakie wyzwania mogą pojawić się przy przyłączeniu do sieci, szczególnie w kontekście instalacji komercyjnych.

Wymagania OSD i kodeksy sieciowe (nastawy, Q(U), P(f), anti-islanding)

W instalacjach komercyjnych to sieć często „dyktuje” wymagania dla falownika. Operatorzy oczekują konkretnych funkcji wsparcia sieci, takich jak regulacja mocy biernej w funkcji napięcia Q(U), ograniczanie mocy czynnej przy wzroście częstotliwości P(f), zachowanie przy zapadach i wzrostach napięcia oraz skuteczne anti-islanding. Nawet jeśli urządzenie ma odpowiednie certyfikaty, krytyczne są nastawy zgodne z warunkami przyłączenia. Dzięki zastosowaniu automatycznego systemu sterowania, falownik może dostosować się do tych wymagań, zapewniając niezawodną współpracę z siecią.

W praktyce wiele problemów wychodzi dopiero na uruchomieniu: falownik widzi przekroczone napięcie w punkcie przyłączenia, wyłącza się, po czym próbuje wrócić i znów się odstawia. Jeśli do tego instalacja ma działać z ograniczeniem eksportu mocy, algorytmy sterowania muszą być stabilne, a pomiar energii wiarygodny i szybki. To właśnie dlatego w projektach B2B „zgodność z siecią” nie jest jedną pozycją w ofercie, tylko częścią inżynierii systemowej.

Czy inwerter 50 kW wymaga uzgodnień z OSD i dodatkowych pomiarów?

Zależy od warunków przyłączenia i tego, czy instalacja jest traktowana jako mikroinstalacja czy już jako układ wymagający rozszerzonych uzgodnień oraz prób. Granice formalne bywają różnie interpretowane w zależności od konfiguracji przyłącza, sposobu pracy (oddawanie do sieci vs ograniczanie eksportu) i wymagań konkretnego OSD. W praktyce przy mocy rzędu 50 kW trzeba się liczyć z tym, że operator może oczekiwać kompletnej dokumentacji: schematów, nastaw zabezpieczeń, protokołów pomiarów oraz potwierdzenia zgodności falownika z wymaganiami technicznymi dla pracy równoległej z siecią.

Po stronie pomiarów często pojawia się potrzeba zastosowania analizatora energii lub licznika dwukierunkowego kompatybilnego z systemem ograniczania eksportu, a czasem także telemetrii lub dodatkowych pomiarów jakości energii, jeśli wynika to z warunków przyłączenia. Kluczowy punkt to nie „czy da się”, tylko „co jest wymagane w danym PPE” i jak to uwzględnić w projekcie rozdzielnic oraz w integracji komunikacyjnej.

Ograniczenie eksportu mocy (zero export / export limit) i współpraca z licznikiem

Ograniczenie eksportu mocy jest coraz częstsze, bo wiele obiektów ma ograniczoną moc przyłączeniową albo umowne limity oddawania energii. W takim układzie falownik musi współpracować z licznikiem lub analizatorem energii, który mierzy przepływ w punkcie przyłączenia i przekazuje informację do regulatora.

W praktyce liczą się trzy elementy. Po pierwsze kompatybilność komunikacyjna i poprawna konfiguracja pomiaru (kierunek, przekładnie, synchronizacja faz). Po drugie czas reakcji: jeśli obciążenie w obiekcie szybko się zmienia, regulator musi nadążać, inaczej pojawią się krótkie „piki” eksportu albo nadmierne ograniczanie produkcji. Po trzecie stabilność algorytmu, bo źle dobrane nastawy potrafią powodować oscylacje mocy i dodatkowe wyłączenia przy granicznych napięciach.

Certyfikaty i kompatybilność (np. EN 50549) jako warunek odbioru

Zgodność z europejskimi normami przyłączeniowymi i bezpieczeństwa jest praktycznym warunkiem odbioru. W projektach komercyjnych liczy się komplet dokumentów: deklaracje zgodności, raporty z badań, potwierdzenia funkcji zabezpieczeniowych i parametrów pracy z siecią. To wpływa nie tylko na formalności, ale też na tempo uruchomienia, bo w razie wątpliwości operator lub inspektor potrafi wstrzymać odbiór do czasu wyjaśnień.

Jeżeli inwestor planuje rozproszoną flotę instalacji (wiele lokalizacji), standard dokumentacyjny i spójność wersji oprogramowania falowników stają się równie ważne jak parametry elektryczne. Brak konsekwencji w tym obszarze szybko zamienia się w koszt operacyjny: dłuższe uruchomienia, więcej wizyt serwisu i trudniejsze audyty.

Sprawność i realny uzysk energii w instalacji 50 kW: Maksymalna

W kolejnej części przyjrzymy się, jak różnica między sprawnością maksymalną a sprawnością europejską wpływa na efektywność instalacji, szczególnie w warunkach częściowego obciążenia oraz zmiennych warunków zewnętrznych.

sprawność vs sprawność europejska falownika sieciowego

Sprawność maksymalna jest łatwa do porównania, ale rzadko opisuje realną pracę instalacji on-grid. W obiektach komercyjnych falownik 50 kW przez znaczną część roku pracuje przy częściowym obciążeniu, często w zakresie 20–70% mocy, bo takie są warunki nasłonecznienia, temperatury i profil produkcji. Dlatego w ocenie urządzenia ważniejsza bywa sprawność ważona, często opisywana jako sprawność europejska falownika, oraz charakterystyka sprawności w funkcji obciążenia.

W praktyce różnice rzędu kilku dziesiątych procenta potrafią mieć znaczenie, ale dopiero wtedy, gdy jednocześnie masz dopiętą resztę: brak niepotrzebnych wyłączeń, niski derating temperaturowy i dobrze policzone straty na kablach. Sama wysoka sprawność katalogowa nie uratuje projektu, jeśli falownik regularnie ogranicza moc z powodu temperatury lub warunków sieciowych.

MPPT w warunkach niejednorodnych (zacienienia, różne azymuty) – wpływ na PR

W halach i magazynach częstym źródłem strat są świetliki, wywietrzniki, attyki i instalacje technologiczne na dachu. Co ważne, zacienienie ma charakter sezonowy: zimą cień bywa dłuższy i pada pod innym kątem, latem krótszy, ale pojawiają się inne „gorące” strefy pracy modułów. W takim układzie niedopasowanie stringów obniża PR i utrudnia diagnostykę, bo spadki są „rozmyte” w czasie.

Tu wraca temat liczby MPPT i podziału pól. Czasem lepiej dopłacić do większej liczby trackerów, a czasem rozdzielić instalację na dwa falowniki, aby fizycznie odseparować połacie lub strefy zacienienia. Z punktu widzenia O&M to często tańsze niż walka z niestabilnymi punktami pracy i ciągłe „dostrajanie” konfiguracji.

Chłodzenie, derating temperaturowy i hałas – znaczenie dla hal i elewacji

W falownikach tej klasy mocy dominuje chłodzenie wymuszone, więc projekt musi uwzględnić przepływ powietrza, zapylenie i temperaturę otoczenia. Jeżeli inwerter 50kw specyfikacja jest montowany w małym pomieszczeniu technicznym bez wentylacji, w upalne dni szybko osiągnie próg temperatury, od którego zaczyna derating, czyli ograniczanie mocy. To bywa mylące: instalacja ma „dobrą pogodę”, a mimo to moc spada, bo elektronika chroni się przed przegrzaniem.

Hałas wentylatorów również bywa istotny, zwłaszcza przy montażu na elewacji w pobliżu biur lub strefy załadunku. Z perspektywy B2B lepiej potraktować to jako element projektu budowlanego i BHP, a nie jako „detal”, który wyjdzie po uruchomieniu.

Straty po stronie AC/DC (kable, transformatory, złącza) jako „ukryty” koszt energii

W instalacjach 50 kW odległości potrafią być duże. Falownik montuje się tam, gdzie jest miejsce, a rozdzielnica główna bywa na drugim końcu hali. To powoduje, że straty na kablach AC oraz spadki napięć stają się realnym składnikiem bilansu energii, a dodatkowo wpływają na temperaturę pracy przewodów i aparatury.

Dla prądu po stronie AC warto pamiętać o prostym oszacowaniu: dla 50 kW przy 3×400 V prąd fazowy to około 72 A (przy cosφ bliskim 1). To już poziom, na którym „przyjęte z doświadczenia” przekroje i zabezpieczenia mogą dać kłopot z selektywnością, nagrzewaniem lub przekroczeniem dopuszczalnych spadków napięcia. W projektach profesjonalnych lokalizacja falownika, trasy kablowe i dobór przekrojów muszą wynikać z obliczeń, bo to bezpośrednio wpływa na uzysk i niezawodność.

Architektura systemu: stringowy 50 kW, centralny, a może hybryda z magazynem

W następnej części porównamy falowniki stringowe z centralnymi rozwiązaniami, analizując kluczowe kryteria, takie jak elastyczność MPPT, organizacja okablowania oraz bezpieczeństwo pożarowe, które wpływają na wybór odpowiedniej architektury systemu.

Falownik stringowy 50 kW vs rozwiązania centralne – kryteria porównania

W segmencie 50 kW najczęściej spotkasz architekturę stringową, ponieważ jest to produkt, który dobrze pasuje do dachów komercyjnych: wiele MPPT, elastyczne prowadzenie DC i łatwiejsza rozbudowa. Podejście bardziej „centralne” bywa rozważane wtedy, gdy pole DC jest większe i zorganizowane w bardziej jednorodny sposób, a inwestor chce agregować wiele stringów do jednego punktu konwersji. W praktyce różnice sprowadzają się do trzech obszarów: elastyczności MPPT, organizacji okablowania DC oraz konsekwencji serwisowych.

Z punktu widzenia bezpieczeństwa pożarowego i utrzymania ruchu liczy się, ile masz energii i napięcia „rozprowadzonego” po obiekcie oraz jak szybko możesz bezpiecznie odłączyć sekcje. W obiektach przemysłowych często wygrywa rozwiązanie, które pozwala serwisować fragment instalacji bez wpływu na resztę i bez wyłączania rozdzielnic obiektu. Dzięki odpowiedniemu opisu technologii w dokumentacji, użytkownicy mogą łatwiej zarządzać bezpieczeństwem.

Praca z magazynem energii i sterowaniem obiektu (EMS/BMS)

Pytanie „jaki inwerter 50kW jest najlepszy pod magazyn energii?” w praktyce oznacza: jaki układ sterowania i pomiarów najmniej ryzykuje konfliktów między PV, siecią i magazynem. W obiektach komercyjnych magazyn pojawia się zwykle w trzech scenariuszach: peak shaving (ograniczenie mocy szczytowej), arbitraż taryfowy oraz podtrzymanie krytycznych odbiorów. Każdy z nich wymaga innej logiki sterowania i innych priorytetów (np. utrzymanie rezerwy energii vs maksymalizacja autokonsumpcji).

Konsekwencją dla doboru falownika jest wymaganie spójnej integracji: pomiary w punkcie przyłączenia, sterowanie ograniczeniem eksportu mocy, wymiana danych z EMS oraz jasne zasady, kto jest „masterem” sterowania mocą. W wielu projektach magazyn nie jest tylko dodatkiem sprzętowym, ale osobną warstwą automatyki, którą trzeba połączyć z falownikiem poprzez standardowe protokoły (najczęściej Modbus) i uzgodnić na etapie projektu, a nie dopiero przy uruchomieniu.

Integracja z automatyką i monitoringiem (Modbus TCP/RTU, SCADA)

W B2B standardem staje się wymaganie, aby falownik 50 kW nie działał jako „wyspa” w aplikacji producenta, tylko jako element infrastruktury obiektu. Oznacza to integrację po Modbus TCP/RTU i podpięcie do systemu SCADA lub BMS. Dane, które realnie są potrzebne, to nie tylko moc i energia, lecz także stany alarmowe, temperatury, napięcia/prądy na MPPT, rezystancja izolacji, status ograniczenia eksportu oraz historia zdarzeń.

W obiektach z centralnym BMS liczy się jeden punkt integracji i stabilny eksport danych do raportów KPI. To wpływa też na O&M: jeżeli masz dostęp do danych „surowych”, szybciej odróżnisz problem sieciowy od problemu po stronie DC, a to skraca czas przestoju i redukuje liczbę niepotrzebnych wyjazdów serwisowych.

Jaka jest różnica między jednym falownikiem 50 kW a kilkoma 10–20 kW?

Jedna jednostka 50 kW zwykle oznacza prostszy układ po stronie AC, mniej aparatów i mniej punktów potencjalnej awarii w rozdzielnicy. W obiektach z ograniczonym miejscem montażowym to potrafi być decydujące. Wadą jest brak redundancji: awaria oznacza spadek produkcji do zera, a w dachach niejednorodnych trudniej „dopasować” pola do ograniczonej liczby MPPT.

Kilka mniejszych falowników daje lepszą elastyczność MPPT i często wyższy uzysk w warunkach zacienienia lub różnych azymutów, a także możliwość serwisu bez zatrzymania całej instalacji. Kosztem jest większa złożoność: więcej zabezpieczeń, więcej pomiarów, więcej punktów komunikacji i potencjalnie więcej pracy przy konfiguracji integracji (SCADA/Modbus). Najlepszy wybór wynika zwykle z geometrii dachu i akceptowalnego ryzyka operacyjnego, a nie z samej ceny urządzeń.

Zabezpieczenia, bezpieczeństwo i wymagania instalacyjne (DC/AC)

W kolejnej części omówimy kluczowe zabezpieczenia po stronie DC, takie jak SPD, rozłączniki i bezpieczniki stringów, a także jak odpowiedni dobór i serwisowalność tych elementów wpływają na bezpieczeństwo instalacji komercyjnych.

Zabezpieczenia po stronie DC (SPD, rozłączniki, bezpieczniki stringów)

Po stronie DC w instalacjach komercyjnych kluczowe są SPD (ochrona przepięciowa), rozłączniki oraz – zależnie od architektury – bezpieczniki stringów. Dobór SPD zależy od strefy ochrony odgromowej, długości tras kablowych i tego, czy urządzenia są montowane na dachu, przy wejściu do budynku, czy w rozdzielnicy DC. W praktyce znaczenie ma również serwisowalność: w obiekcie pracującym 24/7 chcesz mieć możliwość bezpiecznego odłączenia sekcji PV bez wyłączania zasilania całej infrastruktury.

Warto też pamiętać, że część problemów eksploatacyjnych zaczyna się od jakości połączeń DC. Niewłaściwie zaciśnięte złącza, mieszanie kompatybilności elementów lub brak kontroli momentu dokręcenia potrafią prowadzić do przegrzewania, błędów izolacji, a w skrajnych przypadkach do uszkodzeń. W tej klasie mocy „drobny błąd” szybciej staje się zdarzeniem serwisowym, szczególnie gdy urządzenia są podłączone do sieci w sposób nieoptymalny.

Zabezpieczenia po stronie AC (wyłączniki, RCD/RCBO, selektywność)

Po stronie AC dobór aparatury zależy od prądu znamionowego, charakterystyki wyłączeń, sposobu uziemienia i wymagań operatora. W obiektach produkcyjnych selektywność jest krytyczna: przypadkowe wyłączenie całej rozdzielnicy przez źle dobrany aparat potrafi zatrzymać proces technologiczny. Dlatego koordynacja zabezpieczeń (od falownika, przez rozdzielnicę PV, po rozdzielnicę główną) powinna być częścią projektu, a nie „dodatkiem” na budowie, co ma również wpływ na wybór odpowiednich marki zabezpieczeń.

W praktyce dobór RCD/RCBO w instalacjach z falownikami wymaga szczególnej uwagi ze względu na składowe DC i charakter prądów upływu. Nie da się tu bezpiecznie działać schematem „zawsze taki sam typ i czułość”, bo różnią się wymagania urządzeń i układu sieci w obiekcie.

Jak dobrać zabezpieczenia DC/AC do inwertera 50 kW?

Proces zaczyna się od danych z karty falownika i projektu stringów, a kończy na weryfikacji selektywności w rozdzielnicy obiektu. Najpierw ustalasz maksymalne napięcia i prądy po stronie DC (w tym możliwe prądy wsteczne przy równoległych stringach), a następnie dobierasz rozłączniki i zabezpieczenia tak, aby spełniały wymagania napięciowe, prądowe i środowiskowe. Kolejnym krokiem jest dobór SPD w logice ochrony odgromowej budynku oraz długości tras.

Po stronie AC wyznaczasz prąd roboczy i warunki zwarciowe w miejscu wpięcia, a następnie dobierasz aparaturę z uwzględnieniem selektywności z zabezpieczeniami nadrzędnymi. Typowy punkt zapalny w projektach 50 kW to „uniwersalne” wartości wyłączników lub bezpieczników przyjęte bez policzenia impedancji pętli zwarcia i bez sprawdzenia, czy zadziałanie urządzeń będzie selektywne. To często wychodzi dopiero na rozruchu, kiedy falownik zaczyna wyłączać się na zdarzeniach, które w rzeczywistości wynikają z koordynacji zabezpieczeń, a nie z jego uszkodzenia.

Jaki przekrój kabli do falownika 50 kW i jak liczyć spadki napięć?

Dobór przekroju zależy od prądu, długości trasy, sposobu ułożenia, temperatury otoczenia i dopuszczalnego spadku napięcia. Dla strony AC możesz oszacować prąd: około 72 A dla 50 kW przy 3×400 V (zależnie od cosφ i nastaw pracy). Następnie liczysz spadek napięcia dla danej długości i przekroju oraz sprawdzasz obciążalność długotrwałą przewodu w konkretnych warunkach ułożenia.

W halach i magazynach problemem jest to, że trasy są długie, często prowadzone w korytach z innymi kablami, co podnosi temperaturę i obniża dopuszczalną obciążalność. Jeżeli falownik jest daleko od rozdzielnicy głównej, czasem bardziej opłaca się przestawić lokalizację urządzenia lub zastosować lokalną rozdzielnicę PV, niż „ratować” projekt coraz większymi przekrojami. Dla strony DC analogicznie liczysz spadki na stringach, ale dodatkowo pilnujesz pracy w oknie MPPT i warunku napięcia maksymalnego w niskiej temperaturze.

Montaż, środowisko pracy i niezawodność (IP, korozja, serwis)

W następnej części omówimy, jak warunki środowiskowe, takie jak temperatura, zapylenie czy atmosfera korozyjna, wpływają na niezawodność falowników, oraz jak odpowiedni dobór materiałów i uszczelnień może przedłużyć ich żywotność w trudnych warunkach.

Warunki środowiskowe: IP, temperatura, zapylenie, atmosfera korozyjna

W klasie 50 kW typowe są obudowy IP65–IP66, ale samo IP nie opisuje całego ryzyka. W zakładach z pyłem (np. obróbka materiałów, pasze) wentylatory i radiatory szybciej tracą skuteczność chłodzenia, co zwiększa derating i skraca żywotność. W gospodarstwach rolnych dochodzi agresywne środowisko (np. amoniak), które przyspiesza korozję złącz i elementów metalowych. W obiektach nadmorskich lub w strefach o podwyższonej wilgotności rośnie znaczenie jakości uszczelnień, powłok i doboru miejsca montażu.W takich warunkach, produkt odporny na te czynniki, jak falownik 50 kW, staje się kluczowy.

Temperatura pracy to nie tylko zakres „-25 do +60°C” z karty katalogowej, ale warunki rzeczywiste przy ścianie nagrzanej słońcem albo w zamkniętym pomieszczeniu technicznym. Jeśli falownik ma pracować stabilnie latem, projekt musi zapewnić mu sensowny bilans cieplny, a nie tylko „zgodne IP”.

Dostęp serwisowy i czas przestoju – praktyka w instalacjach komercyjnych

W B2B przestój ma wymierną cenę, szczególnie przy umowach, w których raportuje się KPI uzysku, lub gdy energia miała pokrywać konkretne zużycie technologiczne. Dlatego dostęp serwisowy powinien być częścią projektu: bezpieczne dojście, możliwość odłączenia sekcji, miejsce na manewr wymiany urządzenia i sensowna organizacja kabli.Magazyn energii może również pomóc w minimalizowaniu przestojów, zapewniając zapasową moc w krytycznych chwilach.

Warto też od początku ustalić, jak będzie wyglądała diagnostyka zdalna i procedura wymiany (RMA), bo w sezonie różnica między naprawą „w tydzień” a „w sześć tygodni” potrafi zadecydować o wyniku ekonomicznym roku. W tej klasie mocy ważna jest również dostępność części eksploatacyjnych, np. elementów chłodzenia, bo to one często determinują realną żywotność w trudnym środowisku.

EMC i kompatybilność z innymi urządzeniami (falowniki, napędy, automatyka)

W obiektach przemysłowych falownik pracuje obok przemienników częstotliwości, zasilaczy, automatyki i sieci komputerowych. Ryzyko zakłóceń EMC rośnie, jeśli uziemienie jest przypadkowe, trasy kablowe AC i DC są prowadzone razem, a ekranowanie przewodów komunikacyjnych jest pominięte lub wykonane niespójnie. Co istotne, problemy EMC często pojawiają się dopiero po uruchomieniu, gdy instalacja pracuje pod obciążeniem i wchodzą w grę rzeczywiste warunki sieci.

Dlatego w projektach 50 kW trzeba pilnować porządku w trasach, poprawnego prowadzenia przewodów sygnałowych, separacji od kabli mocy oraz jednoznacznej koncepcji uziemienia. To zwykle tańsze niż późniejsze „polowanie” na losowe restarty komunikacji lub błędy czujników w BMS.

Lokalizacja montażu (wewnątrz/na zewnątrz) i konsekwencje dla projektu

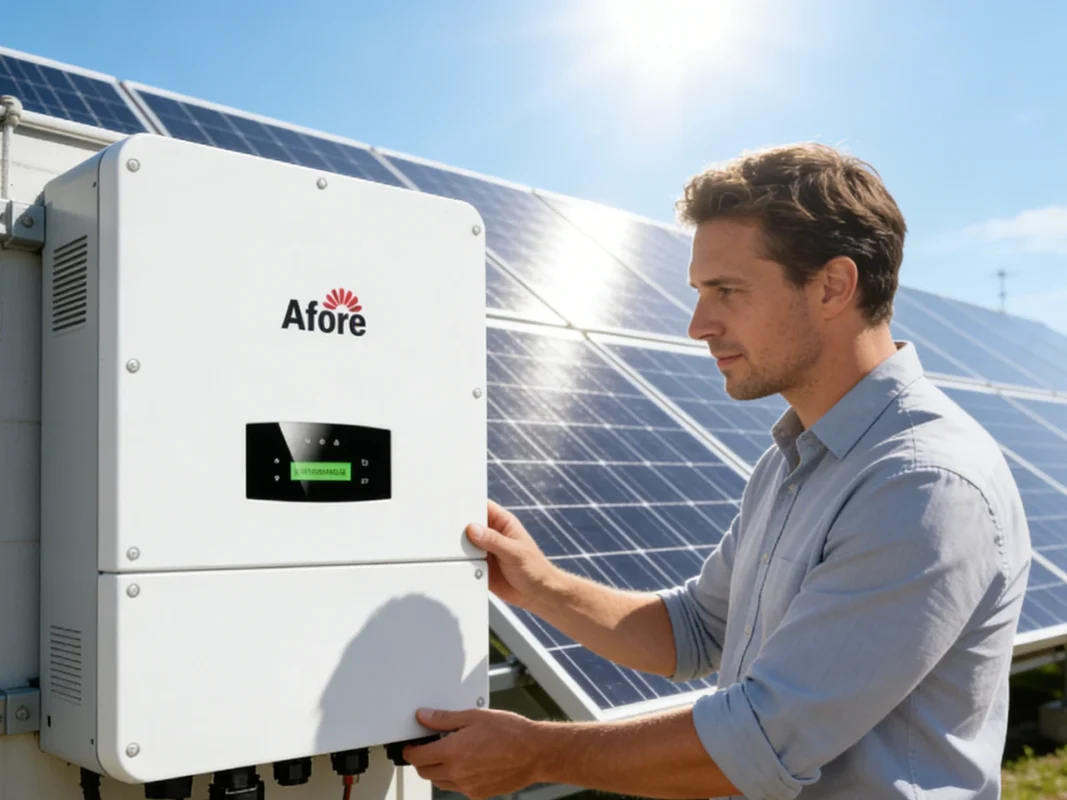

Montaż wewnątrz daje lepszą ochronę przed pogodą i często stabilniejsze warunki temperaturowe, ale może oznaczać dłuższe trasy DC z dachu do pomieszczenia technicznego. Montaż na zewnątrz skraca DC i upraszcza prowadzenie kabli z pól modułów, lecz zwiększa ekspozycję na słońce, deszcz, wiatr i wahania temperatury, a także może generować wymagania akustyczne i konstrukcyjne.Producent falowników powinien również uwzględniać te czynniki przy projektowaniu swoich urządzeń, aby były one odpowiednie do pracy w różnych warunkach.

W praktyce decyzja zależy od tego, co jest bardziej kosztowne i ryzykowne: straty i złożoność po stronie DC, czy środowiskowe obciążenia falownika oraz dłuższe trasy AC do rozdzielnicy głównej. Dobrze, jeśli ta decyzja jest policzona w bilansie strat oraz przełożona na serwis i BHP, a nie podjęta wyłącznie „bo tak jest wygodniej na budowie”.

Monitoring, diagnostyka i O&M dla falownika 50 kW

W kolejnej części omówimy, jakie kluczowe dane należy monitorować w celu utrzymania optymalnego uzysku energii, oraz jak wczesne wykrywanie anomalii i szybka reakcja serwisowa mogą zapobiegać stratom w instalacjach PV.

Jakie dane monitorować, żeby utrzymać uzysk (alarmy, izolacja, temperatury, PR)

W komercyjnej instalacji PV sam odczyt energii to za mało, bo pokazuje problem dopiero wtedy, gdy straty już się wydarzyły. Żeby utrzymać uzysk, trzeba monitorować alarmy sieciowe, trendy temperatur i deratingu, rezystancję izolacji oraz zachowanie poszczególnych MPPT. Porównywanie trackerów między sobą jest bardzo praktyczne: jeśli jeden MPPT konsekwentnie odstaje, często oznacza to problem na polu DC (złącze, uszkodzony moduł, częściowe zacienienie, błędny string).Aby znaleźć produkt o najlepszej jakości i niezawodności, warto skontaktować się z producentem oferującym rozwiązania dostosowane do specyficznych warunków instalacji.

W ujęciu O&M kluczowy jest czas reakcji. Instalacja 50 kW potrafi „zgubić” zauważalną ilość energii w kilka dni, jeśli awaria przypada na okres dobrej pogody. Dlatego monitoring powinien wykrywać anomalie wcześnie i generować jednoznaczne zgłoszenia serwisowe, a nie tylko „ładne wykresy”.

Integracja z raportowaniem ESG/ISO i systemami zakładowymi

Coraz częściej dane z PV są potrzebne nie tylko do serwisu, ale do raportowania: produkcja vs zużycie, redukcja emisji, KPI energetyczne dla audytów lub systemów zarządzania energią. W takich wdrożeniach liczy się stabilna komunikacja i archiwizacja danych, najlepiej w standardzie, który integrator może utrzymać latami. Dlatego monitoring SCADA / Modbus jest zwykle bezpieczniejszym kierunkiem niż zamknięte ekosystemy wymagające licencji lub zależne od pojedynczej platformy. Jeśli jesteś zainteresowany zakupem produktu, sprawdź dostępność urządzeń kompatybilnych z otwartymi protokołami.

Warto od razu uzgodnić, kto jest właścicielem danych i jak długo mają być przechowywane. W firmach wielooddziałowych brak tej decyzji szybko staje się problemem, bo później trudno porównać lokalizacje, wykrywać odchylenia i rozliczać wykonawcę O&M.

Typowe awarie i ich symptomy (spadki mocy, niestabilne MPPT, błędy sieci)

Najczęstsze klasy problemów w tej mocy to zdarzenia sieciowe (zbyt wysokie napięcie, wahania częstotliwości, zapady), przegrzewanie i derating, problemy komunikacyjne oraz usterki po stronie DC (złącza, izolacja). Warto podkreślić, że wiele alarmów przypisywanych falownikowi ma źródło w otoczeniu: w jakości sieci, w błędach prowadzenia kabli, w złej wentylacji pomieszczenia technicznego lub w niestabilnym pomiarze w punkcie przyłączenia przy ograniczeniu eksportu.

Dobra diagnostyka polega na tym, że umiesz rozdzielić problem na trzy warstwy: sieć, AC obiektu i DC instalacji. Dopiero wtedy decyzje serwisowe są szybkie, a koszty przestoju mniejsze.

Strategia przeglądów i SLA – co ustalić na etapie projektu

W instalacji komercyjnej przeglądy i SLA powinny być „zaprojektowane”, a nie dopisane po fakcie. Kluczowe jest ustalenie czasów reakcji, procedury zdalnej diagnostyki, zasad dostępu do platformy monitoringu i tego, czy na obiekcie ma być urządzenie zapasowe. Przy umowach gwarantujących uzysk warto też z góry uzgodnić, jak liczony jest czas przestoju i jakie dane są źródłem prawdy, aby uniknąć sporów, czy winna była sieć, falownik, czy instalacja DC.

Praktyczne podejście to takie, w którym O&M ma narzędzia do szybkiej weryfikacji, a inwestor ma jasne raporty: nie tylko ile wyprodukowano, ale dlaczego w danym tygodniu produkcja odbiegała od oczekiwanej.

Koszty i kryteria zakupu (CAPEX, TCO, gwarancja, dostępność)

W następnej części przyjrzymy się, jak różnice w CAPEX i TCO wpływają na długoterminowe koszty eksploatacji falowników, a także jakie dodatkowe czynniki, takie jak gwarancja, dostępność czy integracja z magazynem energii, mogą decydować o ostatecznym wyborze produktu.

CAPEX vs TCO – dlaczego cena falownika to nie jedyny wskaźnik

W segmencie 50 kW różnice w cenie zakupu produktu potrafią wyglądać atrakcyjnie na etapie CAPEX, ale w praktyce o kosztach decyduje TCO: sprawność w realnych warunkach, podatność na derating, częstość wyłączeń przy wahaniach sieci oraz czas serwisu. Nawet niewielka różnica w dostępności (uptime) może dać większy efekt finansowy niż oszczędność na zakupie, szczególnie w obiekcie o wysokiej autokonsumpcji, gdzie każda kilowatogodzina ma wartość równą cenie unikniętego zakupu energii. Magazyn energii może stanowić rozwiązanie wspierające w utrzymaniu wysokiej efektywności w takich warunkach.

To jest też odpowiedź na pytanie „jaka jest cena inwertera 50kW w 2026 roku?”. Na rynku UE/PL ceny zależą od typu urządzenia (on-grid vs hybrydowe, funkcje sieciowe, komunikacja), warunków gwarancji i dostępności. W praktyce spotyka się szerokie widełki, często rzędu kilkunastu do kilkudziesięciu tysięcy złotych netto za sam falownik, a wersje przygotowane do pracy z magazynem i rozbudowaną automatyką bywają droższe. Przy porównaniu ofert warto rozdzielić koszt urządzenia od kosztu integracji (pomiary, licznik/analizator, rozdzielnice, komunikacja, uruchomienie i testy z OSD), bo to często tam „ucieka” budżet.

Gwarancja, serwis i części – jak czytać warunki producenta/dystrybutora

W tej klasie mocy często spotyka się gwarancję podstawową kilkuletnią z opcją wydłużenia, ale kluczowe są szczegóły: co dokładnie obejmuje serwis, kto ponosi koszty transportu, jakie są terminy na diagnozę i wymianę oraz jakie warunki montażu trzeba spełnić, aby gwarancja była utrzymana (np. minimalne odstępy wentylacyjne, określone środowisko pracy). W praktyce opóźnienia logistyczne potrafią „zjeść” sporą część sezonu produkcyjnego, więc dostępność magazynowa i sprawność procedury wymiany bywają ważniejsze niż nominalnie dłuższa gwarancja na papierze.

Warto też sprawdzić, czy w projekcie nie tworzysz vendor-lock-in: jeśli monitoring, akcesoria komunikacyjne lub elementy pomiarowe są specyficzne dla jednego ekosystemu, późniejsza rozbudowa lub unifikacja wielu lokalizacji może być droższa i trudniejsza.

Ile paneli do inwertera 50 kW i jak to przeliczyć w praktyce?

Liczba modułów wynika z tego, jaką moc DC chcesz podłączyć do falownika oraz jakie są ograniczenia napięciowe i prądowe na MPPT. W praktyce zaczynasz od założenia stosunku DC/AC (przewymiarowania), na przykład 1,2–1,4 dla instalacji komercyjnej, a następnie liczysz moc DC: 50 kW × 1,3 = 65 kWp. Potem dzielisz moc DC przez moc pojedynczego modułu, np. 65 000 Wp / 550 Wp ≈ 118 modułów.

To jest jednak dopiero punkt wyjścia. Następnie trzeba ułożyć te moduły w stringi tak, aby nie przekroczyć maksymalnego napięcia DC w niskiej temperaturze i nie wypaść z zakresu MPPT latem, a do tego nie przekroczyć limitów prądowych wejść. Dlatego odpowiedź „ile paneli” nie powinna być podawana bez weryfikacji kart katalogowych modułów i falownika oraz bez projektu stringów pod konkretny dach i temperatury.

Dostępność na rynku UE, zamienniki i ryzyka vendor-lock-in

Rynek UE jest dynamiczny, a dostępność urządzeń w horyzoncie 5–10 lat ma znaczenie dla serwisu i standaryzacji floty. W projektach wielolokalizacyjnych warto preferować rozwiązania oparte o otwarte protokoły komunikacji (np. Modbus) oraz takie, które nie uzależniają krytycznych funkcji od pojedynczych akcesoriów lub licencji.

Ryzyko vendor-lock-in dotyczy też danych: jeżeli nie masz łatwego eksportu i archiwizacji, po kilku latach trudno porównywać lokalizacje, wykrywać odchylenia i prowadzić audyty energetyczne. Z perspektywy zarządcy obiektu lub EPC to realny element ryzyka, podobnie jak dostępność części i przewidywalność aktualizacji oprogramowania.

Często zadawane pytania
