Pomiary uziemienia fotowoltaiki – normy, zakres i bezpieczeństwo instalacji paneli fotowoltaicznych
Spis treści
Pomiary uziemienia fotowoltaiki są jednym z tych obszarów, które często traktuje się jako etap odbiorowy, a w praktyce mają znaczenie przez cały cykl życia instalacji. Dla inwestora komercyjnego, EPC, integratora systemu czy działu utrzymania ruchu kluczowe jest nie tyle samo „posiadanie uziemienia”, ile potwierdzenie, że cały układ ochronny działa zgodnie z projektem, normami i realnymi warunkami obiektu. Dotyczy to zarówno bezpieczeństwa ludzi, jak i niezawodności falowników fotowoltaicznych, rozdzielnic AC/DC, ograniczników przepięć oraz współpracy z instalacją odgromową.
W praktyce pomiar nie ogranicza się do jednej wartości w jednym punkcie. Uziemienie instalacji fotowoltaicznej trzeba oceniać jako część większego systemu: połączeń wyrównawczych, przewodów ochronnych, ochrony przeciwporażeniowej, ochrony od przepięć i często także ochrony odgromowej. To szczególnie ważne na dachach hal, magazynów i zakładów produkcyjnych, gdzie nowa instalacja PV jest dołączana do istniejącej infrastruktury elektrycznej, która bywa projektowana wiele lat wcześniej, według innych założeń i dla innych obciążeń.
Z perspektywy formalnej pomiary uziemienia fotowoltaiki mają znaczenie przy odbiorze instalacji, przeglądach okresowych i po każdej istotnej zmianie układu. Z perspektywy technicznej pozwalają wykryć problemy, których nie widać podczas oględzin: zbyt wysoką rezystancję uziemienia, brak ciągłości między konstrukcją a szyną PE, błędne połączenia z LPS czy niewłaściwe warunki pracy SPD. Właśnie dlatego sam montaż bednarki, szpilek czy podłączenie konstrukcji do szyny uziemiającej nie stanowi jeszcze potwierdzenia skuteczności ochrony.
Pomiary uziemienia fotowoltaiki – co obejmują i kiedy są wymagane
Zrobić uziemienie fotowoltaiki to nie tylko formalność, ale kluczowy krok. Prawidłowo wykonane uziemienie instalacji fotowoltaicznej chroni urządzenia i people, a pomiary pomagają w pełni zapewnić bezpieczeństwo całego systemu.
Jakie elementy instalacji PV podlegają sprawdzeniu?
W typowej instalacji PV sprawdzeniu podlega cały układ ochronny, a nie wyłącznie pojedynczy uziom. Ocenia się więc uziemienie konstrukcji wsporczej, uziemienie ramy paneli i inwertera, ciągłość połączeń wyrównawczych, zaciski PE, rozdzielnice AC i DC, połączenia po stronie falownika oraz ewentualne powiązanie systemu PV z instalacją odgromową budynku lub obiektu gruntowego. Jeżeli projekt przewiduje połączenie z główną szyną uziemiającą, badanie powinno potwierdzić również skuteczność tego połączenia i jego zgodność z dokumentacją powykonawczą.
To ważne rozróżnienie, ponieważ w obiekcie przemysłowym rezystancja uziemienia instalacji PV może być zależna od wielu równoległych dróg przewodzenia. Na wynik wpływają między innymi zbrojenie konstrukcji, istniejący uziom fundamentowy, otok, połączenia metalowych części instalacji oraz relacja z innymi systemami elektrycznymi. Dlatego wykonany pomiar musi odnosić się do rzeczywistego układu, a nie do założenia, że „uziemienie gdzieś jest”.
Kiedy wykonuje się pomiary przed uruchomieniem i w eksploatacji?
Podstawowy zakres badań realizuje się przed uruchomieniem i odbiorem instalacji. Jest to etap, na którym trzeba potwierdzić zgodność z normami, poprawność wykonania uziemienia w instalacji PV oraz spełnienie warunków ochrony przeciwporażeniowej. Jeżeli system był modernizowany, rozbudowywany albo przebudowano rozdzielnice, trasy kablowe lub ochronę odgromową, należy wykonać pomiary ponownie. To samo dotyczy sytuacji po awarii, przepięciu lub zdarzeniu atmosferycznym, które mogło wpłynąć na stan połączeń i elementów ochronnych.
W eksploatacji znaczenie mają pomiary okresowe. W polskich realiach często przyjmuje się cykl zgodny z wymaganiami kontroli instalacji elektrycznych w obiekcie, a w praktyce komercyjnej harmonogram bywa zaostrzany przez procedury EHS, wymagania ubezpieczyciela, audyty techniczne lub wewnętrzną politykę utrzymania ruchu. Odpowiedź na pytanie, jak często należy wykonywać pomiary uziemienia fotowoltaiki, brzmi więc: zawsze przy odbiorze, po istotnych zmianach i okresowo w czasie eksploatacji, zwykle nie rzadziej niż wynika to z przepisów dla obiektu oraz częściej tam, gdzie ryzyko przestojów lub uszkodzeń jest wysokie.
Dlaczego sam montaż uziemienia nie potwierdza skuteczności ochrony?
Wizualnie poprawne wykonanie uziomu nie przesądza o jego skuteczności. Bednarka może być zamontowana zgodnie z projektem, ale połączenia mogą mieć zbyt dużą rezystancję kontaktową, zaciski mogą być niedokręcone, a połączenie z konstrukcją dachu może nie zapewniać ciągłości elektrycznej. W instalacjach dachowych częstym problemem są anodowane powierzchnie, warstwy antykorozyjne oraz elementy montażowe, które mechanicznie spinają konstrukcję, ale elektrycznie nie tworzą pewnego toru przewodzenia.

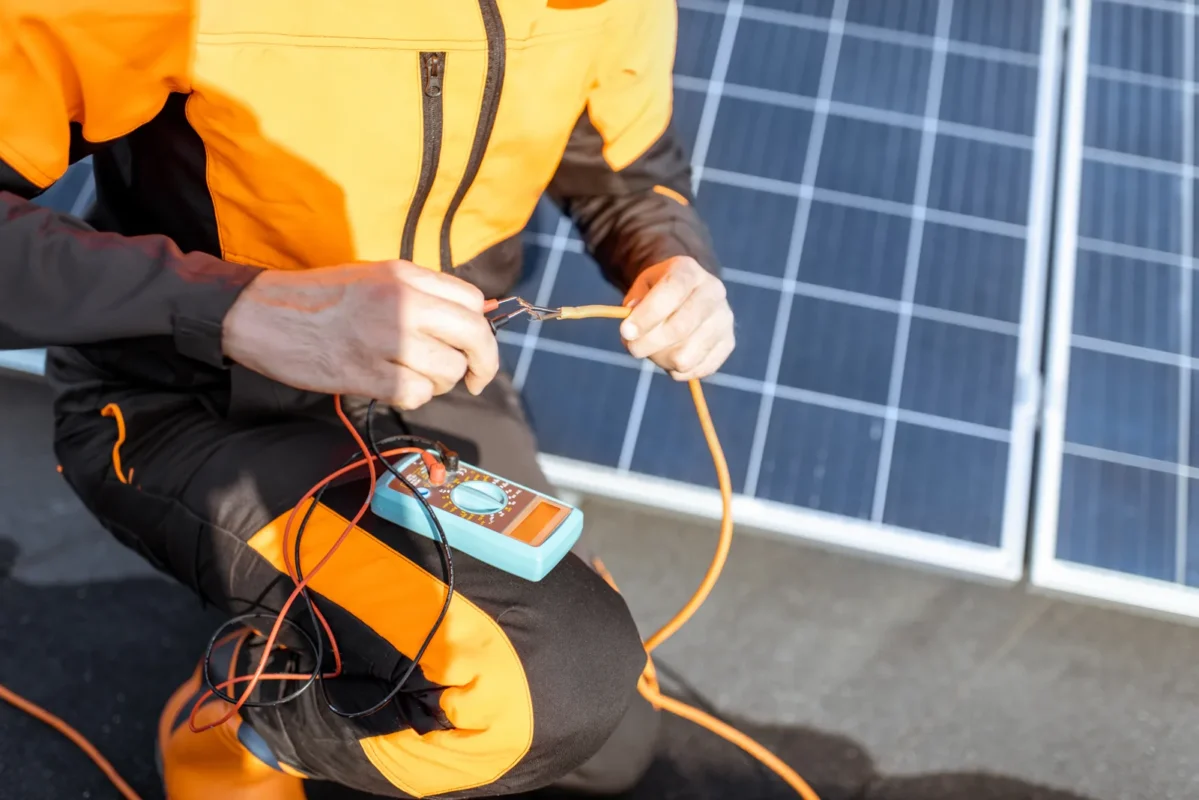

W rzeczywistości dopiero pomiar rezystancji uziemienia, pomiar ciągłości przewodów ochronnych i połączeń wyrównawczych oraz weryfikacja warunków samoczynnego wyłączenia zasilania pokazują, czy ochrona działa. To szczególnie istotne wtedy, gdy inwestor korzysta z istniejącej infrastruktury budynku i zakłada, że wcześniejsze wykonanie uziemienia wystarczy dla nowego źródła PV. W wielu starszych obiektach przemysłowych okazuje się, że system był projektowany bez uwzględnienia nowoczesnych SPD, rozległych tras DC i obecności energoelektroniki.
Czy każda instalacja PV wymaga takich samych badań?
Nie. Zakres badań zależy od typu obiektu, mocy systemu, układu sieci, obecności LPS, sposobu przyłączenia i warunków gruntowych. Inny będzie zakres dla dachowej instalacji prosumenckiej, inny dla farmy PV, a jeszcze inny dla zakładu przemysłowego z kilkoma stacjami inwerterowymi i rozbudowaną automatyką. W instalacji gruntowej większe znaczenie ma rezystywność gruntu i rozległość układu uziemiającego, natomiast na dachu większym wyzwaniem bywa integracja z istniejącą odgromówką, dostęp do punktów pomiarowych i wielość połączeń mechaniczno-elektrycznych.
Jakie normy i przepisy regulują pomiary instalacji fotowoltaicznych
Pomiary uziemienia fotowoltaiki podlegają rygorystycznym regulacjom, a ich zgodność z normami chroni falowniky fotowoltaiczne przed skutkami wyładowań atmosferycznych i wymaganiami wynikającymi z prawa budowlanego.
PN-HD 60364 i wymagania dla ochrony przeciwporażeniowej
Seria PN-HD 60364 stanowi podstawowy punkt odniesienia dla sprawdzania instalacji elektrycznych, w tym ochrony przeciwporażeniowej, ciągłości przewodów ochronnych oraz warunków samoczynnego wyłączenia zasilania. Dla odbiorcy B2B ważne jest, że pomiar uziemienia fotowoltaiki nie funkcjonuje w oderwaniu od tych wymagań. Jest jednym z elementów szerszej oceny bezpieczeństwa instalacji elektrycznej.
To ma duże znaczenie przy interpretacji wyników. Pytanie „jaka powinna być rezystancja uziemienia instalacji PV?” nie ma jednej uniwersalnej odpowiedzi obowiązującej dla każdej instalacji. Wartość rezystancji uziemienia trzeba odnosić do funkcji uziemienia, układu sieci, współpracy z zabezpieczeniami i SPD oraz do całego systemu ochrony. W praktyce rynkowej często spotyka się uproszczenie w rodzaju 10 Ω, ale taki próg nie powinien zastępować oceny projektowej i normatywnej.
PN-EN 62446 a odbiór i dokumentacja systemów PV
W kontekście odbioru i dokumentowania systemu PV kluczowe znaczenie ma PN-EN 62446. Norma porządkuje wymagania dotyczące inspekcji, prób i dokumentacji instalacji fotowoltaicznej. Z punktu widzenia inwestora i wykonawcy to właśnie ona wskazuje, że pomiary instalacji PV obejmują nie tylko rezystancję uziemienia, ale również m.in. ciągłość przewodów ochronnych, badania po stronie DC, weryfikację polaryzacji czy rezystancję izolacji.
W praktyce oznacza to, że protokół z pomiarów elektrycznych PV nie powinien być dokumentem ograniczonym do jednej liczby. Dla odbioru technicznego liczy się jednoznaczna identyfikacja badanych obwodów, falowników, rozdzielnic i punktów pomiarowych, opis zastosowanej metody, warunki pomiaru oraz ocena zgodności z projektem i normą. Taka dokumentacja jest później istotna także dla serwisu, gwarancji, audytu technicznego i ubezpieczyciela.
Jakie znaczenie ma ochrona odgromowa według PN-EN 62305?
W wielu obiektach komercyjnych problem nie dotyczy wyłącznie tego, jak wykonać uziom pod fotowoltaikę, lecz jak poprawnie zintegrować instalację PV z istniejącym systemem LPS. PN-EN 62305 ma tutaj zasadnicze znaczenie, ponieważ określa wymagania ochrony odgromowej, odstępu separacyjnego i zasad prowadzenia połączeń. Błędna integracja może sprawić, że część prądu piorunowego lub energii przepięciowej zostanie wprowadzona do instalacji PV i urządzeń energoelektronicznych.
Na dachach hal i magazynów typowym błędem jest przypadkowe mostkowanie elementów, które zgodnie z projektem powinny pozostawać odseparowane, albo odwrotnie, pozostawienie części metalowych bez wymaganego włączenia do systemu połączeń wyrównawczych. W efekcie uziemienie odprowadza potencjały niezgodnie z założeniami projektu, a zagrożenie dla falownika, SPD i całej instalacji rośnie.
Jakie obowiązki wynikają z przeglądów okresowych obiektu?
Właściciel lub zarządca obiektu odpowiada za utrzymanie instalacji elektrycznej w stanie zapewniającym bezpieczne użytkowanie. W przypadku obiektów z PV oznacza to, że kontrole okresowe powinny uwzględniać również części instalacji związane z fotowoltaiką. W sektorze komercyjnym dochodzą do tego wymagania BHP, procedury EHS oraz warunki polis ubezpieczeniowych, które nierzadko wymagają aktualnych protokołów i historii przeglądów.
Dla zakładów przemysłowych i centrów logistycznych kluczowy punkt to koordynacja terminów z postojami technicznymi oraz właściwe przygotowanie instalacji do badań. Brak aktualnych schematów, brak dostępu do punktów kontrolnych albo niejednoznaczne oznaczenia obwodów znacznie utrudniają ocenę i zwiększają ryzyko błędów.
Jakie parametry są najważniejsze przy ocenie uziemienia PV
Pomiary uziemienia fotowoltaiki podlegają rygorystycznym regulacjom, a ich zgodność z normami chroni falowniky fotowoltaiczne przed skutkami wyładowań atmosferycznych i wymaganiami wynikającymi z prawa budowlanego.
Rezystancja uziemienia a skuteczność ochrony
Pomiar rezystancji uziemienia pozostaje podstawowym wskaźnikiem jakości uziomu. Nie daje jednak pełnego obrazu, jeżeli analizuje się go w oderwaniu od funkcji instalacji. Dla ochrony przeciwporażeniowej, odgromowej i przepięciowej znaczenie może mieć inna konfiguracja układu oraz inna interpretacja dopuszczalnego wyniku. Dlatego odpowiedź na pytanie, ile omów powinno mieć uziemienie fotowoltaiki, zawsze wymaga odniesienia do projektu i normy, a nie tylko do obiegowej wartości.
W praktyce niska rezystancja jest pożądana, szczególnie tam, gdzie instalacja współpracuje z ogranicznikami przepięć i rozległą infrastrukturą metalową. Z drugiej strony sama niska wartość nie przesądza jeszcze o bezpieczeństwie. Jeżeli połączenia są nieciągłe albo źle zrealizowano relację między PV a LPS, wynik może wyglądać dobrze, a układ nadal będzie podatny na uszkodzenia.
Ciągłość połączeń wyrównawczych i przewodów ochronnych
W instalacji dachowej oraz w farmie PV ciągłość połączeń jest równie ważna jak sam uziom. To ona decyduje, czy metalowe części dostępne, konstrukcja wsporcza, ramy modułów, szyny montażowe, obudowy urządzeń i rozdzielnice rzeczywiście są objęte wspólnym systemem ochronnym. Problemy pojawiają się często po serwisie mechanicznym, wymianie fragmentu konstrukcji, dołożeniu nowych stringów albo modernizacji dachu.
Brak ciągłości między modułami, konstrukcją i rozdzielnicą bywa skutkiem pozornie drobnych błędów: źle dobranych zacisków, utlenionych połączeń, uszkodzonych mostków czy powierzchni, które nie zapewniają przewodzenia. Z punktu widzenia eksploatacji to jeden z najczęściej spotykanych problemów związanych z uziemieniem paneli fotowoltaicznych.
Impedancja pętli zwarcia i warunki samoczynnego wyłączenia
Po stronie AC pomiar uziemienia trzeba osadzać w szerszym kontekście ochrony przeciwporażeniowej. Istotna jest więc również impedancja pętli zwarcia i potwierdzenie, że zabezpieczenia zadziałają w wymaganym czasie. W obiektach przemysłowych, gdzie falowniki są przyłączone do istniejących rozdzielnic zakładowych, ten element ma duże znaczenie dla odbioru i późniejszej niezawodności.
Czy brak uziemienia wpływa na pracę inwertera? Tak, i to na kilka sposobów. Może zwiększać podatność na przepięcia, zaburzać warunki pracy SPD, powodować błędy diagnostyczne, a w niektórych konfiguracjach prowadzić do niestabilnej pracy lub częstszych wyłączeń. Szczególnie inwerter beztransformatorowy wymaga poprawnie zaprojektowanego i zweryfikowanego układu ochronnego, ponieważ jego współpraca z siecią i obwodami DC jest bardziej wrażliwa na błędy połączeń oraz zakłócenia.
Czy niski wynik rezystancji zawsze oznacza bezpieczną instalację?
Nie. Dobry wynik pomiaru rezystancji może współistnieć z błędnym połączeniem ram modułów, nieciągłością połączeń PE, nieprawidłowym mostkowaniem do instalacji odgromowej albo niewłaściwym doborem SPD. Właśnie dlatego profesjonalna ocena zawsze obejmuje cały układ, a nie tylko pojedynczy parametr. To częsta sytuacja w obiektach rozbudowywanych etapami, gdzie kolejne sekcje PV były wykonywane przez różnych wykonawców.
Metody pomiaru uziemienia w instalacjach PV i ich ograniczenia
Pomiary uziemienia fotowoltaiki opierają się na specjalistycznych metodach, a ich wiarygodność zależy od dostosowania do warunków gruntowych, typu instalacji PV i poprawnego wykonania pomiaru rezystancji uziemienia.
Metoda 3-przewodowa i 4-przewodowa w terenie
Klasyczna metoda 3-przewodowa jest jedną z podstawowych technik pomiaru rezystancji uziemienia. W warunkach terenowych daje wiarygodne wyniki, o ile można prawidłowo rozmieścić sondy i odłączyć badany układ od wpływu innych połączeń równoległych. W praktyce na farmach PV i rozległych instalacjach gruntowych bywa to utrudnione z uwagi na duży zasięg systemu, wiele połączonych sekcji metalowych i długie trasy kablowe.
W obiektach przemysłowych dodatkowym problemem są sąsiednie uziomy, zbrojenie oraz istniejąca infrastruktura, która może zniekształcać wynik. Dlatego sam wybór metody pomiarowej powinien wynikać z analizy układu, a nie z przyzwyczajenia wykonawcy.
Pomiar cęgowy bez rozłączania układu
Metoda cęgowa bywa bardzo przydatna w utrzymaniu ruchu, zwłaszcza tam, gdzie nie można łatwo rozłączyć badanego uziomu bez zakłócenia pracy obiektu. Pozwala ona szybciej ocenić stan układu i jest wygodna przy kontrolach okresowych. Trzeba jednak jasno zaznaczyć, że jej wiarygodność zależy od istnienia odpowiedniej pętli i warunków obwodowych. Dla pojedynczych, odizolowanych elementów lub niektórych części instalacji PV wynik może nie być reprezentatywny.
Jak warunki gruntowe wpływają na wyniki pomiarów?
Warunki gruntowe mają bardzo duży wpływ na wynik. Wilgotność, temperatura, sezonowość oraz rodzaj gruntu mogą zmieniać wartość rezystancji nawet przy tym samym układzie uziemiającym. W farmach PV różnice między pomiarami wykonanymi latem i jesienią potrafią być istotne, szczególnie na terenach o zmiennej retencji wody lub wysokiej rezystywności gruntu.
To właśnie dlatego wynik powinien być interpretowany razem z informacją o warunkach pomiaru. Dla działów O&M ważna jest nie tylko bieżąca wartość, ale także trend w czasie. Jeżeli rezystancja rośnie z roku na rok, może to wskazywać na korozję, degradację połączeń lub zmianę warunków pracy układu.
Błędy pomiarowe przy instalacjach dachowych i rozległych farmach
Najczęstsze źródła błędów to równoległe drogi przewodzenia, połączenie z konstrukcją stalową obiektu, wpływ sąsiednich uziomów, aktywne urządzenia energoelektroniczne oraz brak właściwego odłączenia badanych części. Przy modernizacji starszych zakładów produkcyjnych często okazuje się, że rzeczywisty układ przewodzenia różni się od schematu, a to bezpośrednio przekłada się na wiarygodność pomiaru rezystancji uziemienia.
Uziemienie instalacji PV na dachu, gruncie i obiektach przemysłowych
Uziemienie instalacji PV różni się w zależności od lokalizacji, a poprawne wykonanie uziemienia na dachu, gruncie i w obiektach przemysłowych gwarantuje bezpieczeństwo i zgodność z normami przy pomiarach uziemienia fotowoltaiki.

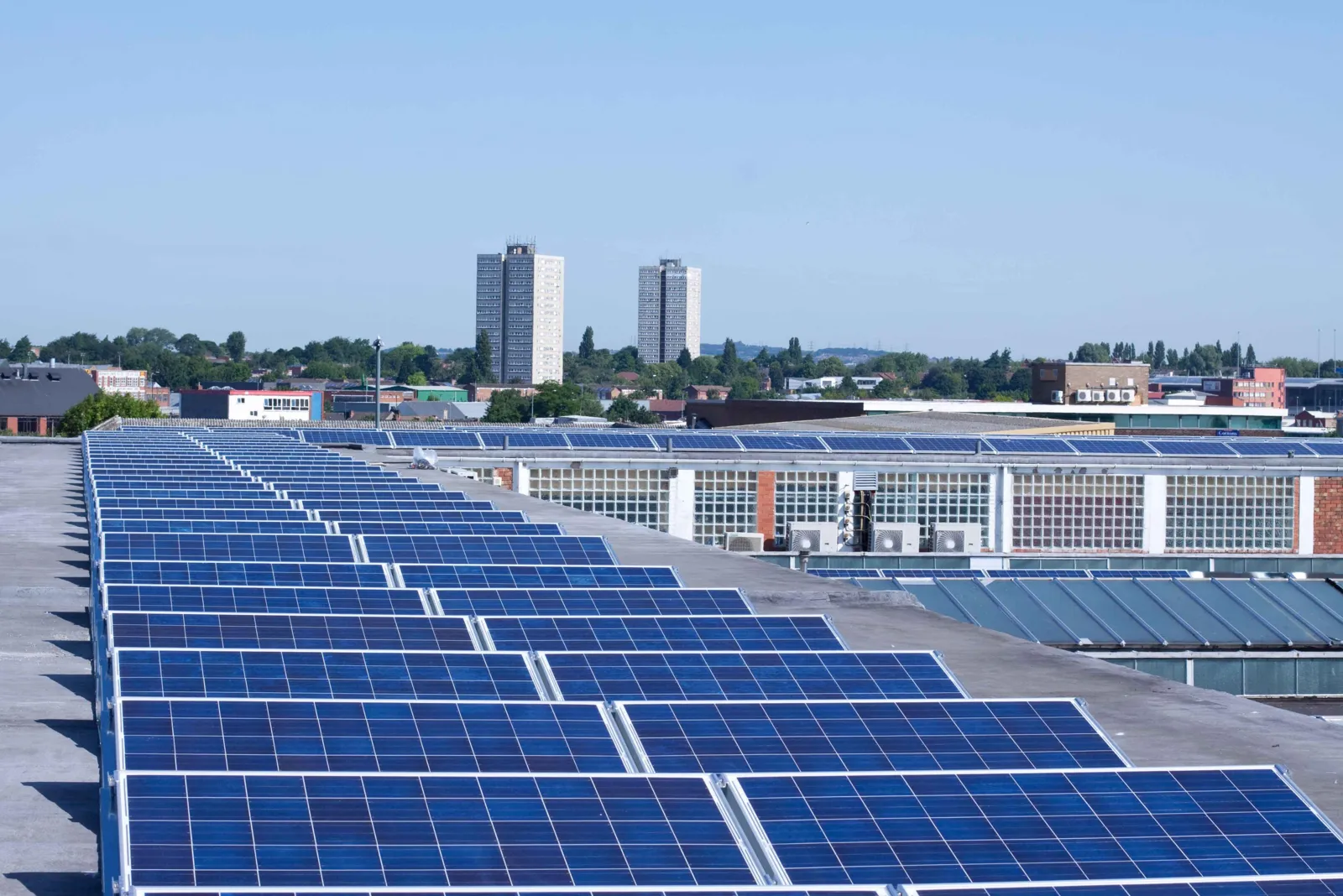

Specyfika dachowych instalacji fotowoltaicznych
Na dachu najtrudniejsze są zwykle nie same pomiary, lecz dostęp, liczba punktów połączeń i współpraca z istniejącą ochroną odgromową. W halach logistycznych nowa instalacja fotowoltaiczna jest często wpinana do już funkcjonującego systemu ochronnego budynku. Wtedy trzeba zweryfikować nie tylko wykonanie uziemienia paneli fotowoltaicznych, ale też zgodność z koncepcją LPS i połączeń wyrównawczych.
Pojawia się też praktyczne pytanie, czy konstrukcja wsporcza modułów zawsze musi być uziemiona. W większości rozwiązań metalowe części dostępne włącza się do systemu połączeń wyrównawczych, choć trzeba odróżnić funkcję ochronną od odgromowej. Ostateczna odpowiedź zależy od projektu, klasy ochronności urządzeń i wymagań normatywnych, ale pominięcie tego zagadnienia na etapie projektu zwykle prowadzi do problemów przy odbiorze instalacji.
Uziemienie farm fotowoltaicznych i instalacji gruntowych
W farmach PV wyzwaniem jest skala. Rozległy system oznacza wiele stołów, długie trasy kablowe, kilka stref inwerterowych i duży wpływ rezystywności gruntu. Dlatego ważna jest segmentacja instalacji oraz powtarzalność pomiarów. Nie chodzi wyłącznie o jednorazowy odbiór, lecz o możliwość porównywania wyników między sekcjami i w kolejnych latach eksploatacji.
W takich projektach często wraca pytanie, jak wykonać uziom pod fotowoltaikę. Odpowiedź zależy od gruntu, topologii farmy, wymagań ochrony odgromowej i przepięciowej oraz przyjętego modelu połączeń. Uziom fundamentowy nie zawsze jest możliwy, więc stosuje się inne rozwiązania, które później trzeba zweryfikować pomiarowo i ocenić pod kątem współpracy z całym systemem PV.
Instalacje PV w zakładach przemysłowych i centrach logistycznych
W obiektach przemysłowych kluczowe jest połączenie nowego źródła z istniejącą siecią zakładową, automatyką i wymaganiami ciągłości pracy. Pomiary trzeba zwykle planować tak, by nie zakłócić procesu technologicznego, a jednocześnie uzyskać wiarygodne wyniki. To oznacza potrzebę koordynacji między branżami i dokładnego rozumienia, które części instalacji można czasowo odłączyć, a które muszą pozostać aktywne.
Najczęstsze nieprawidłowości wykrywane podczas pomiarów
Podczas pomiarów uziemienia fotowoltaiki często wykrywane są nieprawidłowości wpływające na rezystancję uziemienia instalacji PV i bezpieczeństwo paneli fotowoltaicznych, co wymaga natychmiastowej korekty.
Zbyt wysoka rezystancja uziomu
Najczęściej wynika z niewłaściwego doboru uziomu, niekorzystnych warunków gruntowych, korozji albo zbyt małej rozbudowy układu po zwiększeniu mocy instalacji. Problem często ujawnia się wtedy, gdy istniejące uziemienie budynku próbuje się wykorzystać dla nowej instalacji PV bez weryfikacji, czy jest ono wystarczające dla dodatkowych funkcji ochronnych.
Brak ciągłości między modułami, konstrukcją i rozdzielnicą
To typowa konsekwencja etapowej rozbudowy, prac serwisowych lub błędów montażowych. W praktyce nawet prawidłowe przekroje przewodów, na przykład 6 mm² lub 16 mm² Cu tam, gdzie projekt tego wymaga, nie rozwiązują problemu, jeśli połączenie elektryczne jest niepewne. Liczy się cały tor przewodzenia, a nie sam przekrój przewodu uziemiającego.
Niewłaściwe połączenie PV z instalacją odgromową
Błędy w tym obszarze prowadzą do szczególnie kosztownych skutków. Mogą zwiększać ryzyko uszkodzenia falowników, powodować nieprawidłową pracę SPD i utrudniać uznanie roszczeń po szkodzie. Z punktu widzenia inwestora komercyjnego to jeden z najważniejszych argumentów, by traktować uziemienie jest częścią systemu, a nie jako odrębny detal wykonawczy.
Jakie konsekwencje mają błędy w protokole pomiarowym?
Błędny lub niepełny protokół utrudnia odbiór, serwis gwarancyjny, audyt i dochodzenie odpowiedzialności po awarii. Jeżeli dokument nie wskazuje jednoznacznie, jaki obwód badano, jaką metodą wykonano pomiar i w jakich warunkach, trudno później potwierdzić zgodność z normami. Jak poprawnie wypełnić protokół pomiarowy dla OSD? Należy zachować spójność z dokumentacją powykonawczą, jednoznacznie oznaczyć obwody, falowniki, rozdzielnice i punkty pomiarowe, podać metodę badania, warunki wykonania, wyniki oraz ocenę zgodności podpisaną przez osobę z odpowiednimi uprawnieniami. W praktyce im większy projekt, tym bardziej szczegółowy powinien być protokół.
Jak interpretować wyniki i kiedy potrzebna jest modernizacja układu
Interpretacja wyników pomiarów uziemienia fotowoltaiki wymaga uwzględnienia funkcji układu, a ocena rezystancji uziemienia instalacji PV decyduje o potrzebie modernizacji lub drobnych korekt połączeń.
Ocena wyników w kontekście funkcji instalacji i układu sieci
Interpretacja wyniku zawsze zależy od tego, czy uziemienie pełni funkcję ochronną, roboczą, odgromową czy przepięciową. Z tego powodu nie ma sensu odnosić każdej instalacji do jednego sztywnego progu. W projektach B2B ocena powinna wynikać z konkretnego rozwiązania technicznego i warunków pracy całego systemu.
Kiedy wystarczy korekta połączeń, a kiedy trzeba przebudować uziom?
Jeżeli problem dotyczy pojedynczych zacisków, mostków lub nieciągłości połączeń, wystarczająca może być korekta eksploatacyjna i ponowny pomiar. Jeżeli jednak układ ma zbyt wysoką rezystancję, jest niedostosowany do rozbudowanej instalacji albo nie współpracuje poprawnie z LPS i SPD, potrzebna może być przebudowa: dołożenie szpilek, bednarki, otoku lub zmiana koncepcji połączeń wyrównawczych.
Jak wyniki pomiarów wpływają na niezawodność falowników i SPD?
Nieprawidłowe uziemienie zwiększa narażenie urządzeń na przepięcia i błędy pracy. W skrajnych przypadkach prowadzi do skrócenia żywotności falowników, częstszego zadziałania zabezpieczeń i wzrostu kosztów O&M. To jeden z powodów, dla których pomiary uziemienia fotowoltaiki powinny być traktowane jako element zarządzania niezawodnością aktywa, a nie jedynie wymóg odbiorowy.
Czy pomiary trzeba powtarzać po rozbudowie instalacji fotowoltaicznej?
Tak. Każda istotna zmiana mocy, topologii, tras kablowych, rozdzielnic, falowników lub ochrony odgromowej uzasadnia ponowną weryfikację. W etapowanych projektach dachowych to szczególnie ważne, ponieważ każda nowa sekcja może zmieniać warunki pracy istniejącego układu ochronnego.
Dokumentacja, odbiór techniczny i odpowiedzialność wykonawcza
Poprawna dokumentacja i odbiór techniczny są kluczowe dla potwierdzenia zgodności pomiarów uziemienia fotowoltaiki z normami i zapewnienia pełnej odpowiedzialności wykonawczej w całym cyklu instalacji PV.
Co powinien zawierać protokół pomiarów instalacji PV?
Protokół powinien zawierać identyfikację obiektu, zakres badania, zastosowaną metodę, warunki pomiaru, wyniki, ocenę zgodności oraz dane osoby uprawnionej. Dla inwestora komercyjnego ważna jest również identyfikacja obwodów, falowników, rozdzielnic i punktów pomiarowych, tak aby późniejsza kontrola instalacji nie wymagała odtwarzania stanu z pamięci wykonawcy.
Jak przygotować instalację do odbioru i przeglądu okresowego?
Największe znaczenie mają aktualne schematy, spójne oznaczenia, dostęp do punktów kontrolnych i zgodność wykonania z dokumentacją powykonawczą. Jeżeli tych elementów brakuje, nawet prawidłowe wykonanie uziemienia może być trudne do potwierdzenia. Dla działów technicznych oznacza to dłuższe odbiory, większe ryzyko rozbieżności i utrudnioną eksploatację.
Rola uprawnień, odpowiedzialności i koordynacji między branżami
W projektach PV uczestniczą wykonawcy elektryczni, odgromowi, konstrukcyjni oraz zespoły O&M. Błędy związane z uziemieniem rzadko wynikają z jednego czynnika. Znacznie częściej są skutkiem braku koordynacji między projektem, montażem i pomiarami. Dlatego odpowiedzialność za bezpieczeństwo rozkłada się na cały proces, a nie tylko na osobę wykonującą końcowy pomiar.
Jakie dokumenty są istotne dla inwestora, audytora i ubezpieczyciela?
Najważniejsze są protokoły badań, schematy jednokreskowe, dokumentacja powykonawcza, ocena ryzyka piorunowego, zestawienie SPD oraz historia przeglądów i modernizacji. W projektach komercyjnych to właśnie kompletność dokumentacji często decyduje o sprawnym odbiorze, refinansowaniu projektu, sprzedaży aktywa albo likwidacji szkody.
W praktyce dla inwestora i wykonawcy najbezpieczniejsze podejście jest proste: pomiary uziemienia fotowoltaiki należy traktować jako część zarządzania ryzykiem technicznym. Jeżeli system ma pracować stabilnie przez lata, a nie tylko przejść odbiór, trzeba oceniać cały układ ochronny razem z dokumentacją, zmianami eksploatacyjnymi i rzeczywistymi warunkami obiektu.
Często zadawane pytania
Jaka powinna być rezystancja uziemienia instalacji PV?
Nie ma jednej uniwersalnej wartości dla każdej instalacji, a rezystancja uziemienia powinna wynosić wartość dostosowaną do projektu i warunków obiektu, przy czym uziemienie fotowoltaiki ile omów ustala się na podstawie analizy normatywnej, a nie przypadkowych założeń. Pomiar rezystancji wykonuje specjalista z uwzględnieniem warunków gruntowych, a wynik odnosi się do funkcji ochronnej, układu sieci oraz zgodności z normami obowiązującymi w 2025 roku, unikając stosowania sztywnych, nieuzasadnionych progów.
Jak często należy wykonywać pomiary uziemienia fotowoltaiki?
Pomiary należy realizować obowiązkowo przy odbiorze instalacji, po modernizacji lub rozbudowie, a także okresowo w trakcie eksploatacji, a konserwacja uziemienia fotowoltaiki w instalacjach komercyjnych bywa częstsza ze względu na wymagania ubezpieczycieli i procedury utrzymania ruchu. Uziemienia to nie tylko formalność odbiorowa, dlatego kontrolki warto planować zgodnie z prawne i normy 2025 oraz dostosować harmonogram do ryzyka uszkodzeń w twojej instalacji.
Czy brak uziemienia wpływa na pracę inwertera?
Tak, brak uziemienia bezpośrednio zagraża bezpieczeństwu i efektywność systemu, zwiększając ryzyko przepięć i uszkodzeń falowniky, a także pogarsza pracę ograniczników przepięć oraz prowadzi do częstszych wyłączeń i błędów diagnostycznych. Uziemienie jest kluczowym elementem ochrony przed wyładowania atmosferycznego, a jego brak naraża również moduły pv i całą infrastrukturę na kosztowe awarie.
Jak poprawnie wypełnić protokół pomiarowy dla OSD?
Protokół pomiarowy dla OSD powinien zawierać identyfikację obiektu i obwodów, zakres badań, metodę pomiaru, warunki wykonania, dokładne wyniki oraz ocenę zgodności z projektem i normami, a także dane oraz uprawnienia osoby wykonującej badania. W przypadku instalacji domowej i farm PV warto dodatkowo oznaczyć punkty pomiarowe, przekrój przewodu uziemiającego oraz historię konserwacji, aby dokument był wiarygodny dla odbioru i gwarancji.
Czy uziemienie jest konieczne przy inwerterze beztransformatorowym?
Tak, prawidłowe uziemienie paneli fotowoltaicznych jest obowiązkowe również przy inwerterach beztransformatorowych, a uziemienie umożliwia bezpieczne odprowadzanie potencjałów i chroni urządzenia przed uszkodzeniami. Uziemienie paneli fotowoltaicznych przekrój przewodu dobiera się zgodnie z projektem, a uziemienie fotowoltaiki na gruncie wymaga dodatkowej weryfikacji ciągłości połączeń i współpracy z systemem ochronnym, co potwierdza się wykonanymi pomiarami.
