Ochronnik przepięć DC do fotowoltaiki – jak chronić falownik i instalację PV przed przepięciami T1 T2

Ochronnik przepięć DC do fotowoltaiki to jeden z tych elementów instalacji PV, które często są oceniane dopiero wtedy, gdy pojawia się szkoda po burzy albo awaria falownika. Z perspektywy projektowej i eksploatacyjnej jego rola jest jednak dużo szersza. Chodzi nie tylko o ochronę pojedynczego urządzenia, lecz o ograniczenie ryzyka przestoju, utraty uzysku energii, kosztów serwisu i problemów odbiorowych w całej instalacji. W systemach komercyjnych i przemysłowych ma to bezpośredni wymiar operacyjny, ponieważ nawet krótki brak pracy falownika może przełożyć się na wymierne straty.

Po stronie DC instalacja fotowoltaiczna pracuje w warunkach, które sprzyjają powstawaniu groźnych przepięć. Długie trasy kablowe, ekspozycja modułów na dachu lub gruncie, obecność metalowych konstrukcji i bliskość wyładowań atmosferycznych powodują, że ryzyko nie dotyczy wyłącznie bezpośredniego trafienia pioruna. Równie istotne są przepięcia indukowane i zjawiska łączeniowe, które mogą uszkodzić wejścia MPPT, elektronikę falownika, moduł monitoringu albo elementy sterowania w string boxie.

W praktyce profesjonalnej dobór SPD DC nie powinien być decyzją zakupową opartą wyłącznie na napięciu systemu i cenie wkładki. Trzeba uwzględnić architekturę instalacji, maksymalne napięcie obwodu otwartego, obecność instalacji odgromowej, długość przewodów oraz wymagania producenta falownika. To właśnie te czynniki decydują, czy zastosowany ogranicznik przepięć rzeczywiście zadziała wtedy, gdy będzie potrzebny.

Kiedy ochronnik przepięć DC do fotowoltaiki jest potrzebny

Instalacje fotowoltaiczne, zwłaszcza większe lub narażone na częste burze, wymagają skutecznej ochrony przed przepięciami. Ochronnik przepięć po stronie DC pełni kluczową rolę w zabezpieczeniu falowników i innych wrażliwych urządzeń, minimalizując ryzyko uszkodzeń oraz ograniczając negatywne skutki finansowe i operacyjne. Poniżej wyjaśniamy, kiedy jego zastosowanie jest potrzebne oraz jakie zagrożenia potrafi skutecznie eliminować.

Jakie zagrożenia eliminuje ogranicznik przepięć po stronie DC

Ogranicznik przepięć po stronie DC ma chronić instalację przed przejściowymi przepięciami pojawiającymi się wskutek wyładowań atmosferycznych oraz operacji łączeniowych. W praktyce oznacza to redukcję napięcia udarowego do poziomu bezpieczniejszego dla chronionych urządzeń i odprowadzenie energii do układu wyrównania potencjałów oraz uziemienia. Najbardziej narażone są falowniki fotowoltaiczne, skrzynka DC, układy monitoringu stringów, zabezpieczenia pomocnicze i wszelka elektronika pracująca blisko wejść DC.

Skutki braku ochrony bywają kosztowne, ponieważ uszkodzenie nie zawsze ma charakter całkowity. Często po burzy instalacja nadal pracuje, ale pojawiają się błędy MPPT, niestabilne parametry wejściowe, utrata jednego toru lub okresowe wyłączenia falownika. Tego typu uszkodzenia trudno zdiagnozować od razu, a ich konsekwencją może być długotrwałe obniżenie produkcji energii.

W jakich instalacjach PV ryzyko przepięć jest najwyższe

Najwyższe ryzyko występuje zwykle tam, gdzie łączą się trzy czynniki: duża ekspozycja obiektu, rozbudowana architektura okablowania oraz wysoka wartość infrastruktury. Dotyczy to szczególnie farm PV, dachów hal przemysłowych, magazynów i budynków logistycznych, a także instalacji z długimi stringami i znacznym oddaleniem generatora od falownika. Im większa powierzchnia czynna instalacji i im dłuższe trasy kablowe, tym łatwiej przepięcie może się indukować i dotrzeć do wrażliwych urządzeń.

Znaczenie ma także lokalizacja. Obiekty położone na terenach otwartych, wzniesieniach, w strefach o częstych burzach lub w otoczeniu niskiej zabudowy są bardziej narażone niż instalacje osłonięte zwartą zabudową miejską. Z kolei obecność zewnętrznej instalacji odgromowej zmienia sposób oceny ryzyka i wpływa na dobór typu SPD, ponieważ pojawia się możliwość oddziaływania części prądu piorunowego na system PV.

Czy ochronnik przepięć DC jest obowiązkowy w każdej instalacji fotowoltaicznej?

Nie ma jednej odpowiedzi, która pasowałaby do każdej instalacji. Obowiązek zastosowania konkretnego rozwiązania zależy od projektu, analizy ryzyka, warunków obiektu, obecności LPS oraz przyjętych wymagań normatywnych. W praktyce jednak ochrona przepięciowa po stronie DC bardzo często staje się standardem, zwłaszcza w systemach komercyjnych i przemysłowych, gdzie priorytetem jest ciągłość pracy oraz ochrona falownika przed piorunami i przepięciami indukowanymi.

Warto patrzeć na ten temat szerzej niż tylko przez pryzmat formalnego minimum. Nawet jeżeli dany przypadek nie wymaga identycznego rozwiązania jak obiekt z pełną instalacją odgromową, to brak SPD DC może oznaczać nieproporcjonalnie wysokie ryzyko wobec relatywnie niewielkiego kosztu zabezpieczenia. Dotyczy to szczególnie obiektów, gdzie awaria powoduje nie tylko stratę energii, ale też komplikacje serwisowe, opóźnienia w raportowaniu lub ryzyko niedostępności systemu.

Jak brak SPD DC wpływa na niezawodność i koszty eksploatacji

Brak ochrony po stronie DC zwykle ujawnia się w najmniej korzystnym momencie, najczęściej po intensywnych zjawiskach burzowych. W środowisku B2B oznacza to konieczność szybkiej diagnostyki, wyjazdu serwisu, zamówienia części zamiennych i często czasowego wyłączenia części instalacji. Jeżeli uszkodzeniu ulegnie falownik, przestój może trwać od kilku godzin do kilku tygodni, zależnie od dostępności komponentów i procedur gwarancyjnych.

Koszt samego urządzenia to tylko część problemu. Dochodzą utracone przychody z niewyprodukowanej energii, koszty pracy serwisu, ewentualny wynajem zabezpieczeń tymczasowych oraz ryzyko uszkodzenia kolejnych elementów, jeżeli przepięcie rozeszło się po całej instalacji. Dlatego ochrona instalacji fotowoltaicznej przed przepięciami jest elementem strategii niezawodnościowej, a nie dodatkiem montażowym.

Objaw → możliwa przyczyna przepięciowa

• Powtarzające się problemy startu po burzach → przepięcia indukowane lub bezpośrednie w przewodach DC.
• Anomalia jednego MPPT → lokalny przepięciowy wpływ na dany string.
• Awarie płyty komunikacyjnej falownika → przepięcia na torze sygnałowym lub DC.
• Powtarzające się alarmy izolacji DC → degradacja izolacji wskutek przepięć.
• Stopniowa niestabilność systemu bez katastrofalnej awarii → kumulacja uszkodzeń izolacyjnych lub częściowych przepięć.

Składowe kosztów związane z brakiem SPD DC

• Wymiana falownika lub uszkodzonych komponentów.
• Mobilizacja serwisu technicznego (transport, personel).
• Dostęp dźwigiem/podnośnikiem na dachu komercyjnym lub w farmie PV.
• Utrata produkcji w trakcie procesu roszczeń lub napraw.
• Opóźniona reakcja O&M na farmach PV → zwiększone ryzyko powtarzających się awarii i strat energii.

Jak działa ochronnik przepięć DC w instalacji PV

Ochronnik przepięć DC w instalacji fotowoltaicznej pełni rolę „pierwszej linii obrony” dla falownika i przewodów DC. Jego działanie opiera się na szybkim ograniczeniu napięcia udarowego i skutecznym odprowadzeniu energii do ziemi, zanim dotrze do wrażliwych urządzeń. Poniżej przyjrzymy się zasadzie działania SPD DC oraz sposobowi, w jaki energia udaru jest kierowana poza instalację, zapewniając bezpieczeństwo i niezawodność systemu.

Zasada działania SPD DC i odprowadzania energii udaru

SPD DC działa jako element, który w normalnych warunkach pozostaje nieaktywny, a w chwili pojawienia się przepięcia ogranicza jego poziom i odprowadza energię udaru do ziemi poprzez odpowiednio wykonany układ połączeń wyrównawczych. Kluczowy punkt to szybkość reakcji oraz zdolność odprowadzenia energii bez uszkodzenia chronionych urządzeń. W praktyce skuteczność zależy nie tylko od samego ogranicznika, ale także od jakości uziemienia, długości przewodów i sposobu montażu.

Jeżeli połączenia są zbyt długie lub prowadzone w sposób tworzący duże pętle indukcyjne, napięcie resztkowe może być wyższe, niż zakłada projekt. Oznacza to, że nawet zgodny technicznie ochronnik przepięć do fotowoltaiki nie zapewni zakładanego poziomu ochrony, jeśli część wykonawcza została zrealizowana nieprawidłowo.

Różnice między SPD po stronie DC i AC

Obwody DC i AC zachowują się inaczej podczas zjawisk udarowych, dlatego nie można stosować tych urządzeń zamiennie. Strona DC wymaga komponentów przeznaczonych do pracy przy napięciu stałym, z uwzględnieniem charakterystyki gaszenia łuku i odpowiedniego napięcia pracy. Błąd polegający na zastosowaniu urządzenia AC po stronie DC jest jednym z poważniejszych uchybień projektowych i eksploatacyjnych.

Po stronie AC ochrona dotyczy zwykle sieci budynkowej i współpracy z infrastrukturą elektroenergetyczną obiektu. Po stronie DC zabezpieczenia muszą być zgodne z parametrami stringu oraz sposobem pracy falownika. Z tego powodu koordynacja ochronników po obu stronach jest konieczna, bo przepięcie może wejść do systemu różnymi drogami.

Jednoznaczne rozróżnienie

• SPD zintegrowany w falowniku – chroni głównie obwody DC/AC bezpośrednio w urządzeniu, ograniczone do krótkich tras wewnętrznych.
• SPD w zewnętrznej obudowie DC/string boxie – punkt ochrony blisko generatora lub string boxa, chroni dłuższe odcinki przewodów DC przed przepięciami.
• Ochrona skoordynowana na poziomie projektu – uwzględnia rozmieszczenie SPD w wielu punktach, długość przewodów, ryzyko sprzężenia z LPS oraz koordynację między SPD DC i AC.

Obecność SPD w falowniku a pełna ochrona

• Obecność SPD zintegrowanego w falowniku nie oznacza automatycznie pełnej ochrony ani zgodności dla wszystkich układów.
• W zależności od długości tras DC, topologii stringów oraz ryzyka sprzężenia z LPS, może być konieczna dodatkowa ochrona w postaci zewnętrznych SPD DC lub ochrony wielopunktowej.

Typ 1, typ 2 czy typ 1+2 – co oznaczają w praktyce

Pytanie, jaki ochronnik przepięć wybrać do inwertera: typ 1, typ 2 czy 1+2, pojawia się bardzo często. Odpowiedź zależy głównie od poziomu ryzyka i obecności instalacji odgromowej. Typ 2 stosuje się tam, gdzie chodzi przede wszystkim o ochronę przed przepięciami indukowanymi i łączeniowymi. Typ 1 jest przeznaczony do sytuacji, w których trzeba uwzględnić możliwość przepływu części prądu piorunowego. Rozwiązanie typu 1+2 łączy obie funkcje i bywa wybierane tam, gdzie instalacja PV znajduje się w strefie oddziaływania LPS albo ekspozycja obiektu jest podwyższona.

W praktyce dla obiektów komercyjnych z LPS lub dla dachów przemysłowych często rozważa się właśnie klasę T1 T2 w instalacjach PV, aby chronić falowniky fotowoltaiczne przed skutkami przepięć. Nie wynika to z ostrożności na wyrost, lecz z konieczności dopasowania ochrony do rzeczywistego scenariusza udarowego. Sam opis „typu 2” na aparacie nie oznacza, że będzie on wystarczający w każdej instalacji fotowoltaicznej.

Algorytm doboru typu SPD

Scenariusze praktyczne

• Dach bez LPS, krótka trasa → często wystarczy ochrona typu T2.
• Dach z LPS i brak bezpiecznego odstępu izolacyjnego → prawdopodobnie konieczne SPD T1+T2.
• Farma fotowoltaiczna z długimi trasami DC → zwykle stosuje się ochronę wielopunktową, możliwe są wzmocnione wymagania i kombinacja T1+T2.

Wskazówka projektowa

Ostateczny dobór SPD powinien zawsze wynikać z profesjonalnych obliczeń i projektu instalacji, a nie wyłącznie z reguł kciuka czy ogólnych wskazówek.

Dlaczego parametry SPD muszą być zgodne z charakterystyką stringu

Dobór SPD powinien wynikać z parametrów rzeczywistej instalacji, a nie z ogólnego założenia, że skoro system ma określone napięcie nominalne, to dowolny aparat z tej samej grupy będzie odpowiedni. W szczególności trzeba uwzględnić maksymalne napięcie obwodu otwartego Voc, wpływ temperatury, liczbę modułów w stringu i architekturę połączeń. Zbyt niskie napięcie pracy ochronnika powoduje jego przyspieszone starzenie lub niepożądane zadziałania, a zbyt wysokie obniża skuteczność ochrony.

Weryfikacja w dokumentacji falownika

Podczas doboru SPD należy sprawdzić w dokumentacji falownika:

• Maksymalne napięcie wejściowe DC (max DC input voltage).
• Oczekiwania dotyczące odporności impulsowej i koordynacji izolacji.
• Rekomendowaną topologię SPD i sugerowane punkty montażowe.
• Zgodność z koncepcją uziemienia instalacji.
• Dopuszczone konfiguracje montażowe (zewnętrzna obudowa, string box, integracja w falowniku).

Najważniejsze parametry doboru ochronnika przepięć DC

Dobór ochronnika przepięć DC wymaga uwzględnienia kilku kluczowych parametrów, które bezpośrednio wpływają na bezpieczeństwo i niezawodność instalacji PV. Właściwy wybór nie opiera się wyłącznie na typie urządzenia, lecz także na zgodności z napięciami pracy, zdolnością odprowadzania udarów oraz dopasowaniem do topologii systemu. Poniżej omówimy najważniejsze parametry, od których zaczyna się projektowanie skutecznej ochrony.

Maksymalne napięcie trwałej pracy Uc a napięcie Voc instalacji

Uc to jeden z podstawowych parametrów, od którego należy zacząć dobór. Musi on odpowiadać maksymalnym rzeczywistym warunkom pracy strony DC, a więc uwzględniać napięcie Voc powiększone o wpływ niskiej temperatury. To szczególnie ważne w systemach 1000 V i 1500 V DC, gdzie margines błędu projektowego jest mniejszy, a konsekwencje niewłaściwego doboru bardziej kosztowne.

Jeżeli instalacja została rozbudowana, zmieniono moduł fotowoltaiczny lub falownik, wcześniejszy ochronnik może przestać być zgodny z nowymi parametrami. Dlatego przy modernizacji nie wolno zakładać, że istniejące zabezpieczenia nadal są wystarczające.

Poziom ochrony Up i jego znaczenie dla falownika

Up określa napięcie resztkowe, które może pojawić się na zaciskach chronionego urządzenia po zadziałaniu SPD. Dla falownika i osprzętu pomocniczego jest to parametr krytyczny, ponieważ powinien pozostawać odpowiednio niski względem odporności udarowej wejść urządzenia. Im niższy poziom ochrony, tym mniejsze ryzyko, że energia udaru przekroczy wytrzymałość izolacji lub uszkodzi wrażliwe obwody elektroniczne.

W praktyce nie wystarczy porównać jedynie dwa numery z katalogu. Trzeba też uwzględnić sposób montażu i długość przewodów, ponieważ te czynniki wpływają na faktyczny poziom napięcia widziany przez falownik.

Prąd wyładowczy In, Imax i zdolność odprowadzania udaru

In i Imax opisują zdolność ogranicznika do pracy przy udarach o określonym natężeniu. W uproszczeniu In odnosi się do poziomu znamionowego, a Imax do maksymalnej wytrzymałości w określonych warunkach testowych. Dla obiektów przemysłowych, farmowych i lokalizacji o częstej aktywności burzowej parametry te mają realne znaczenie dla trwałości zabezpieczenia.

W przypadku SPD typu 1 pojawia się dodatkowo parametr Iimp, związany z odprowadzaniem prądu piorunowego o odpowiednim kształcie impulsu. To właśnie dlatego dobór ogranicznika musi wynikać z analizy ryzyka, a nie z porównania wyłącznie ceny urządzeń.

Liczba biegunów, układ połączeń i kompatybilność z architekturą PV

Ochronnik musi być zgodny z topologią instalacji. Znaczenie ma liczba biegunów, układ plus-minus-PE, sposób uziemienia i zalecenia producenta falownika. W systemach wielostringowych oraz w gotowych rozwiązaniach, takich jak skrzynka DC z bezpiecznikami, trzeba zweryfikować, czy zastosowany moduł SPD odpowiada rzeczywistemu układowi połączeń i nie ogranicza serwisowalności całego pola.

Gdzie montować SPD DC i jak ograniczyć ryzyko uszkodzeń

Skuteczność ochrony przepięciowej w instalacji PV w dużej mierze zależy od prawidłowego rozmieszczenia SPD DC. Właściwe punkty montażu – przy falowniku, w string boxie czy blisko generatora – pozwalają ograniczyć ryzyko uszkodzeń i zmniejszyć napięcie resztkowe na przewodach DC. Poniżej omówimy, gdzie najlepiej instalować ochronniki oraz jakie zasady prowadzenia połączeń i układów wyrównawczych wpływają na niezawodność całego systemu.

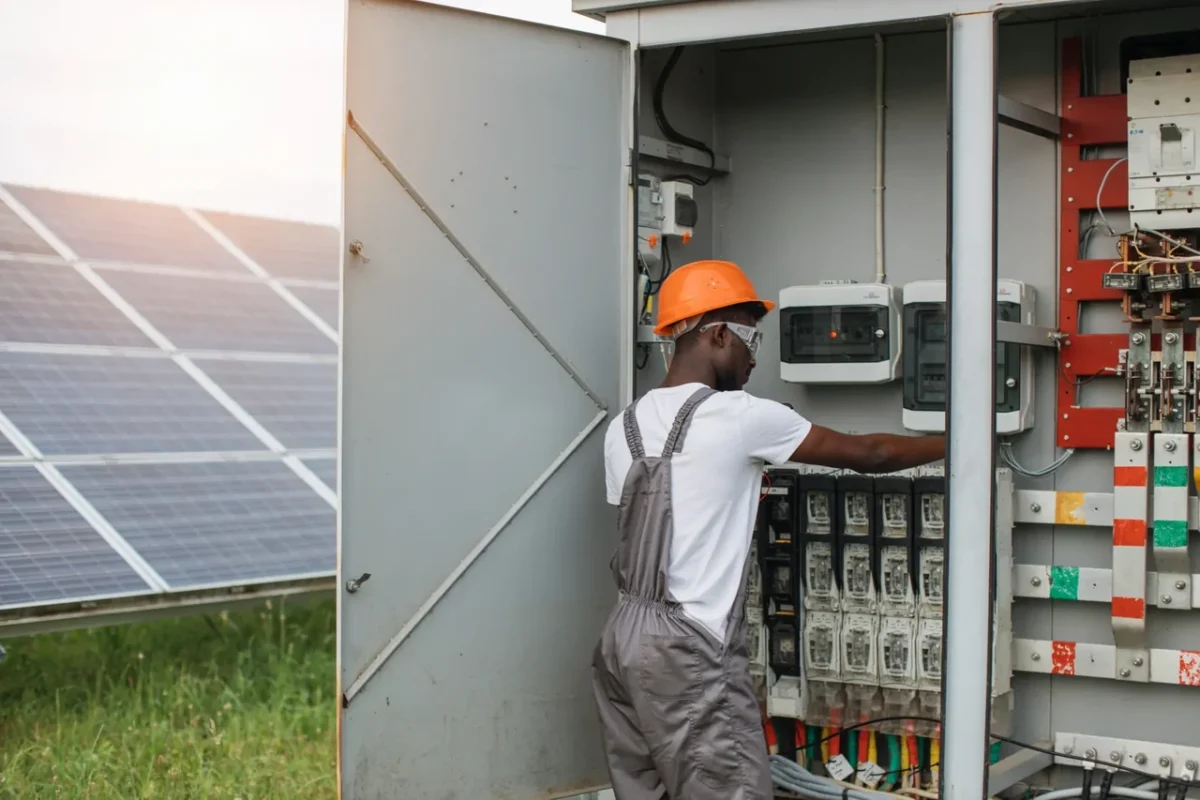

Ochrona przy falowniku, generatorze PV i w string boxie

Miejsce montażu zależy od długości przewodów, liczby MPPT, rozmieszczenia stringów i odległości między polem modułów a falownikiem. W prostszych układach zabezpieczenie montuje się przy wejściu DC falownika. W bardziej rozbudowanych systemach SPD trafia także do skrzynki łączeniowej lub bliżej generatora PV. Gdzie zamontować zewnętrzne ochronniki DC w firmie? Najczęściej tam, gdzie pozwalają one skrócić drogę przepięcia do ziemi i gdzie chronią urządzenia o najwyższej wartości lub największej wrażliwości.

Jeżeli odcinki kablowe są długie, jeden punkt ochrony może nie wystarczyć. Wówczas stosuje się ochronę wielopunktową lub kaskadową, szczególnie w farmach, systemach wielobudynkowych i obiektach z kilkoma falownikami.

Logika rozmieszczenia SPD

• Standardowo SPD montuje się przy falowniku, gdzie chroni urządzenie przed przepięciami pochodzącymi z sieci lub generatora.
• Przy długich trasach DC między generatorem a falownikiem zaleca się dodatkowy punkt ochrony blisko generatora lub w string boxie, aby ograniczyć indukowane przepięcia.
• Decyzja o drugim punkcie ochrony powinna uwzględniać długość kabli, topologię instalacji i potencjalne ryzyko sprzężenia z LPS.

Typowe architektury PV i rozkład SPD

• Falownik centralny – główny SPD przy falowniku, ewentualnie dodatkowy przy string boxie w przypadku długich tras DC.
• Falownik stringowy – SPD często montuje się bezpośrednio przy falowniku, blisko wejścia DC.
• Farma PV z combiner/string boxami – rozbudowana instalacja wymaga SPD w każdym string boxie oraz przy falowniku centralnym dla optymalnej ochrony wielopunktowej.
• Rozproszone pola dachowe – kilka stref dachu może wymagać lokalnych SPD w pobliżu generatorów, aby chronić wszystkie obwody DC przed przepięciami.

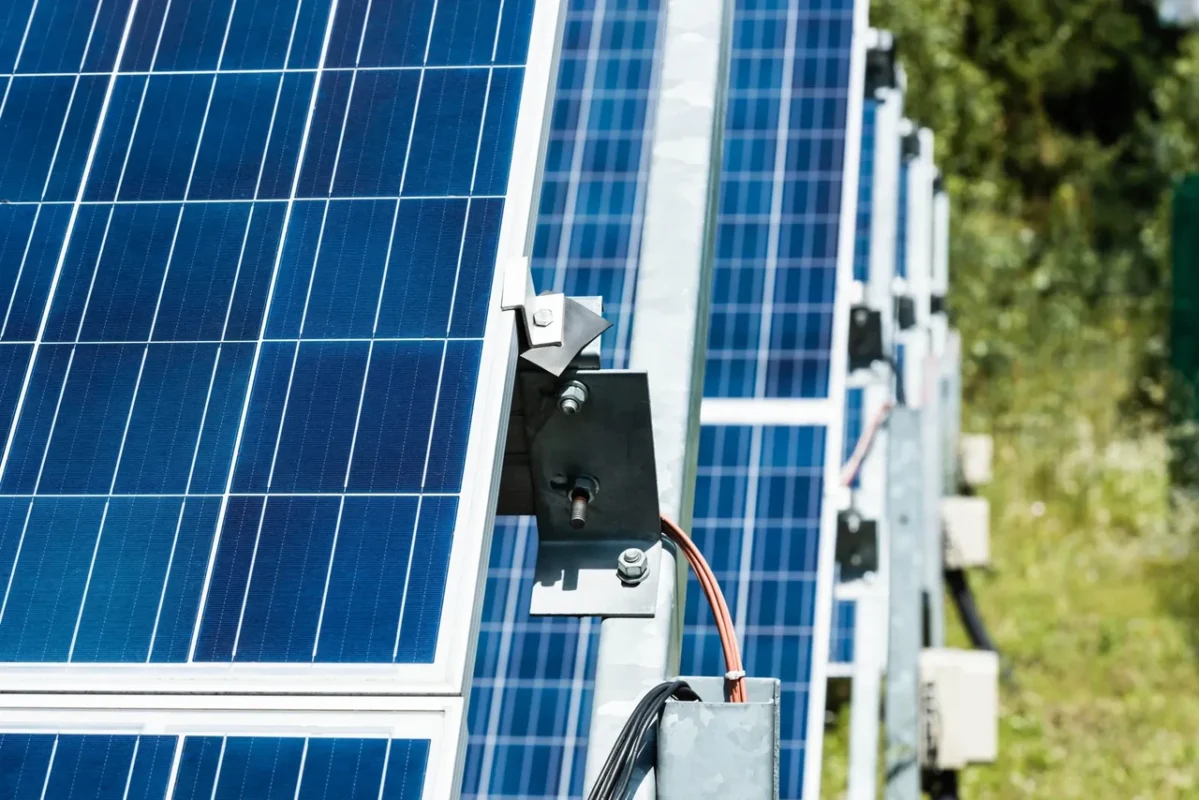

Dlaczego długość przewodów wpływa na skuteczność ochrony

Długie przewody przyłączeniowe między SPD a chronionym urządzeniem zwiększają indukcyjność obwodu i mogą podnosić napięcie resztkowe podczas udaru. W praktyce oznacza to spadek skuteczności ochrony mimo zastosowania właściwego aparatu. To jeden z najczęściej pomijanych aspektów montażowych. Dlatego miejsce montażu ochronnika przepięć powinno być planowane już na etapie projektu tras kablowych, a nie dopiero podczas wyposażania rozdzielnicy.

Jak prowadzić przewody i połączenia wyrównawcze po stronie DC

Przewody należy prowadzić możliwie krótko i prosto, z ograniczeniem pętli indukcyjnych. Połączenia do szyny PE i układu uziemienia powinny mieć jak najmniejszą impedancję. W branży często spotyka się przypadki, w których sam ogranicznik jest technicznie zgodny, ale błędy montażu niwelują jego działanie. Wrażliwych urządzeń nie chroni katalog, tylko cały poprawnie wykonany układ.

Czy jeden ochronnik przepięć wystarczy w rozbudowanej instalacji PV?

W małych i zwartych systemach bywa to wystarczające, ale w rozbudowanej instalacji PV bardzo często nie. Gdy generator jest oddalony od falownika, gdy występuje kilka stref budynkowych albo gdy system ma wiele punktów konwersji energii, ochrona powinna obejmować więcej niż jeden punkt. To ważne zwłaszcza tam, gdzie przepięcie może wejść do instalacji zarówno przez stronę DC, jak i przez infrastrukturę budynkową lub systemy pomocnicze.

Reguła dodatkowego SPD

• Jeśli odległość między generatorem a falownikiem jest istotna, należy ocenić konieczność instalacji dodatkowego SPD przy generatorze lub string boxie.
• Dodatkowy SPD zmniejsza ryzyko przepięć indukowanych na długich trasach przewodów i uzupełnia ochronę głównego SPD przy falowniku.

Normy, wymagania projektowe i odpowiedzialność techniczna

Dobór ochronnika przepięć w instalacji PV nie ogranicza się wyłącznie do wyboru certyfikowanego urządzenia. Kluczowe znaczenie mają normy, wymagania projektowe oraz analiza ryzyka, które pozwalają dopasować SPD do konkretnych warunków obiektu i współpracy z systemem odgromowym. Poniżej przedstawiamy, jakie standardy i wytyczne należy uwzględnić, aby zapewnić skuteczną i bezpieczną ochronę instalacji.

Jakie normy i wytyczne stosuje się przy doborze SPD do PV

Dobór SPD do PV powinien opierać się na zasadach wynikających z norm dotyczących ochrony odgromowej, ochrony przeciwprzepięciowej oraz instalacji fotowoltaicznych. Istotne są również dane katalogowe urządzeń, wymagania producenta falownika oraz warunki konkretnego obiektu. Sama zgodność z normą wyrobu nie przesądza jeszcze, że aparat został właściwie dobrany do instalacji.

Normy według zakresu zastosowania

• Zgodność wyrobu (SPD): PN-EN/IEC 61643
• Projekt/instalacja systemu PV: PN-EN/IEC 60364-7-712
• Analiza ryzyka odgromowego: PN-EN/IEC 62305
• Koordynacja z LPS: PN-EN/IEC 62305

Znaczenie analizy ryzyka dla ochrony przepięciowej instalacji fotowoltaicznej

Analiza ryzyka pozwala ocenić, jakie zjawiska są realne dla danego obiektu i jaki poziom ochrony jest uzasadniony technicznie oraz ekonomicznie. Uwzględnia się ekspozycję na wyładowania atmosferyczne, klasę LPS, wartość mienia, wymaganą dostępność instalacji i koszt przestoju. Dla inwestora komercyjnego taki proces jest bardziej użyteczny niż wybór według zasady „najczęściej stosować typ 2”.

Jak obecność instalacji odgromowej wpływa na dobór ograniczników

Jeżeli budynek ma LPS, projektant musi ocenić wzajemne oddziaływanie systemu odgromowego i instalacji PV. W takich obiektach częściej zachodzi potrzeba zastosowania rozwiązań typu 1 lub 1+2, ponieważ należy liczyć się z bardziej wymagającym scenariuszem udarowym. Szczególne znaczenie ma to na dachach przemysłowych, gdzie instalacja fotowoltaiczna funkcjonuje w bezpośrednim sąsiedztwie elementów ochrony odgromowej.

Interakcja SPD z LPS

W tej sekcji skupiamy się wyłącznie na mechanice sprzężenia instalacji fotowoltaicznej z systemem odgromowym (LPS):

• Prąd piorunowy może indukować napięcia w przewodach DC/AC poprzez sprzężenie elektromagnetyczne – im mniejszy odstęp izolacyjny między LPS a przewodami PV, tym większe ryzyko przepięć.
• Bezpieczny odstęp izolacyjny zmniejsza ryzyko bezpośredniego udziału prądu piorunowego w instalacji PV, co wpływa na konieczność stosowania SPD typu 1 lub kombinacji T1+T2.
• Analiza mechaniczna i elektryczna LPS pozwala ocenić punkty największego ryzyka sprzężenia, bez powtarzania ogólnych reguł doboru SPD.

Kto odpowiada za właściwy dobór i dokumentację zabezpieczeń

Odpowiedzialność rozkłada się na kilka stron. Projektant odpowiada za założenia techniczne, wykonawca za prawidłowy montaż, integrator za zgodność systemową, a służby utrzymania ruchu za kontrole i reakcję po zdarzeniach. W praktyce błędny dobór SPD może prowadzić do sporów gwarancyjnych i problemów przy odbiorze, zwłaszcza jeśli dokumentacja nie pokazuje, dlaczego zastosowano konkretny typ zabezpieczenia.

Kluczowe normy dla SPD i instalacji PV

W kontekście projektowania i eksploatacji instalacji fotowoltaicznych kluczowe jest stosowanie odpowiednich norm i standardów technicznych. Do najważniejszych należą:

• PN-EN/IEC 61643 – ograniczniki przepięć (SPD)
• PN-EN/IEC 60364-7-712 – projekt i instalacja PV
• PN-EN/IEC 62305 – ochrona odgromowa i analiza ryzyka

Zgodność urządzenia vs poprawność montażu

• Zgodność urządzenia – spełnia normy i jest certyfikowany
• Poprawność zastosowania – dopasowanie do topologii, długości kabli, obecności LPS

Jak dobrać ochronnik przepięć DC do różnych typów instalacji

Dobór ochronnika przepięć DC powinien uwzględniać specyfikę danej instalacji PV, ponieważ różne typy systemów niosą odmienne ryzyka i wymagania eksploatacyjne. Dachy komercyjne, farmy fotowoltaiczne czy systemy z mikroinwerterami i optymalizatorami różnią się długością tras kablowych, liczbą punktów przyłączeniowych i stopniem wrażliwości elektroniki. Poniżej omawiamy, jak dopasować SPD do konkretnych warunków oraz jak podejść do modernizacji istniejących instalacji, aby zapewnić skuteczną ochronę.

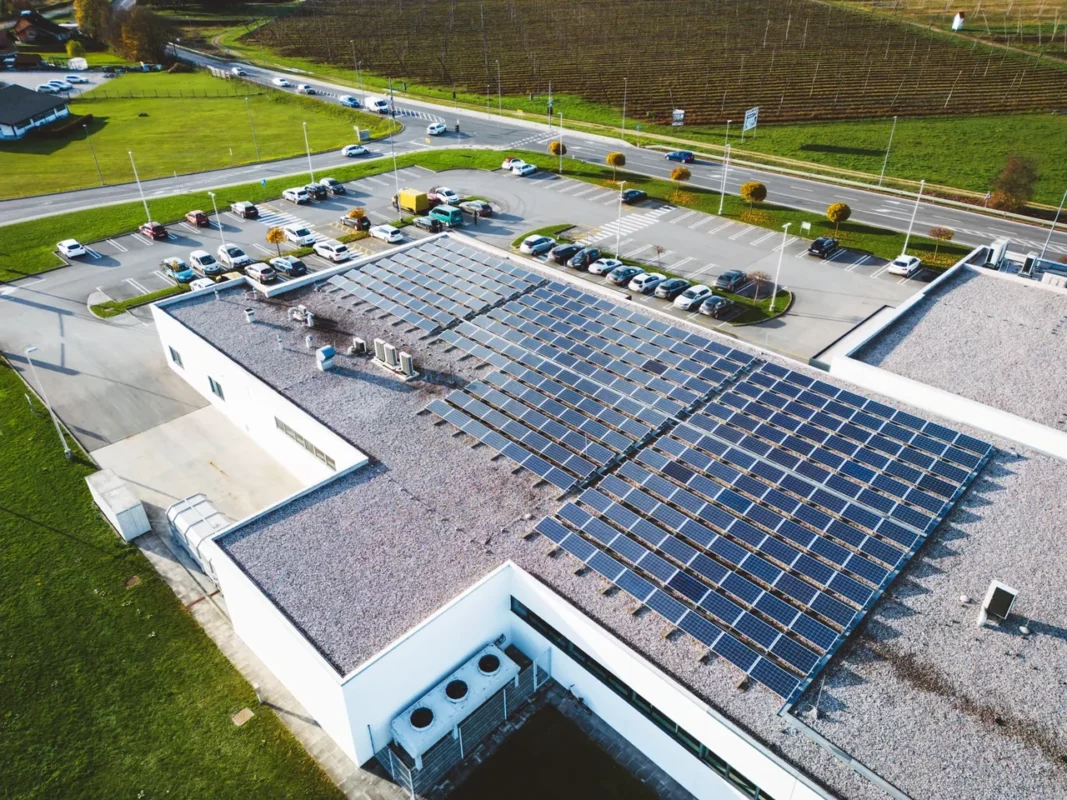

Instalacje dachowe na obiektach komercyjnych i przemysłowych

Na dachach hal, magazynów i budynków biurowych istotna jest koordynacja ochrony DC i AC z infrastrukturą budynkową. Często występują tam rozproszone pola modułów, wiele tras kablowych i zewnętrzna instalacja odgromowa. W takich warunkach dobór ochronnika powinien być częścią całej koncepcji zabezpieczenia obiektu, a nie wyłącznie dodatkiem do falownika.

Farmy fotowoltaiczne i systemy wielostringowe

Farmy PV są szczególnie wymagające ze względu na długie trasy kablowe, wiele punktów przyłączeniowych i wysoką ekspozycję środowiskową. Tu liczy się nie tylko parametr elektryczny, ale też serwisowalność, łatwość wymiany wkładek i szybka kontrola stanu urządzeń. Jeśli pojawia się pytanie o skrzynka DC z bezpiecznikami cena, warto pamiętać, że w obiektach farmowych znaczenie ma także koszt późniejszej obsługi i czas potrzebny na przywrócenie pełnej pracy po zadziałaniu zabezpieczenia.

Systemy z mikroinwerterami, optymalizatorami i elektroniką na dachu

Rozproszona elektronika zmienia profil ryzyka. Rośnie liczba komponentów wrażliwych na udar, a ochrona musi uwzględniać nie tylko tor mocy, ale również sygnały i komunikację. W takich systemach odpowiedni dobór SPD, uziemienie i koordynacja po stronie AC oraz DC stają się jeszcze ważniejsze.

Jak dobrać SPD przy modernizacji istniejącej instalacji PV

Modernizacja to częsty moment, w którym wychodzą na jaw wcześniejsze uproszczenia projektowe. Wymiana falownika, zwiększenie liczby modułów, dodanie nowych stringów lub przejście na inną architekturę pracy może sprawić, że dotychczasowy ogranicznik przestaje być zgodny z systemem. Dlatego retrofit powinien obejmować ponowną ocenę Uc, Up, typu SPD, miejsca montażu i jakości uziemienia.

Najczęstsze błędy przy doborze i montażu SPD DC

Choć wybór i montaż SPD DC wydają się prostymi etapami instalacji PV, w praktyce łatwo popełnić błędy, które obniżają skuteczność ochrony. Zbyt niskie lub zbyt wysokie napięcie pracy, brak koordynacji z ochroną AC czy nieprawidłowe uziemienie mogą prowadzić do uszkodzeń falownika i innych urządzeń. Poniżej przedstawiamy najczęstsze pułapki projektowe i montażowe oraz zasady prawidłowej kontroli i przeglądu ograniczników przepięć.

Zbyt niskie lub zbyt wysokie napięcie pracy ochronnika

To jeden z najczęstszych błędów. Dobór oparty na napięciu nominalnym instalacji, bez analizy Voc w niskiej temperaturze, prowadzi albo do przyspieszonego zużycia SPD, albo do zbyt słabej ochrony. W obu przypadkach ryzyko uszkodzenia falownika rośnie.

Pomijanie koordynacji między SPD po stronie DC i AC

Skuteczna ochrona całej instalacji wymaga spojrzenia systemowego. Przepięcie może wejść przez stronę DC, ale może również pojawić się od strony sieci lub infrastruktury budynku. Brak koordynacji ograniczników po obu stronach falownika obniża odporność całego układu.

Nieprawidłowe uziemienie i zbyt długie przewody przyłączeniowe

Nawet najlepszy ogranicznik przepięć nie zadziała prawidłowo, jeśli połączenia będą długie, prowadzone z dużymi pętlami albo podłączone do układu o wysokiej impedancji. To błąd wykonawczy, który w rzeczywistości decyduje o skuteczności całej ochrony.

Dlaczego wskaźnik stanu SPD nie zwalnia z okresowej kontroli

Jak sprawdzić, czy ogranicznik przepięć w inwerterze zadziałał? Pierwszym sygnałem bywa wskaźnik stanu wkładki lub komunikat systemowy, jeśli SPD współpracuje z kontaktem zdalnej sygnalizacji. To jednak nie wystarcza. Po burzy lub po podejrzeniu zadziałania należy skontrolować stan urządzenia, sprawdzić dokumentację serwisową, a w razie potrzeby wykonać pomiary i oględziny połączeń. Wskaźnik pokazuje stan modułu, ale nie ocenia jakości uziemienia, poprawności montażu ani ewentualnych skutków ubocznych w innych częściach instalacji.

Kryteria przeglądu SPD

Podczas przeglądu należy zweryfikować:

• Stan wskaźnika wizualnego – czy nie sygnalizuje przepalenia/zużycia.
• Stan styku zdalnego (jeśli jest dostępny) – poprawność sygnału do systemu monitoringu.
• Odnotowane zdarzenia burzowe lub przepięciowe – czy SPD działał w warunkach obciążenia.
• Ślady termiczne, przebarwienia lub uszkodzenia izolacji przewodów.
• Luźne zaciski lub widoczne mechaniczne uszkodzenia – mogą wpływać na skuteczność ochrony.

Rodzaje przeglądów i wymiany SPD

• Przegląd prewencyjny – rutynowa kontrola stanu wskaźnika, styku zdalnego, zacisków i ewentualnych przebarwień, niezależnie od sygnałów awaryjnych.
• Wymiana obowiązkowa – po potwierdzonej awarii SPD (wskaźnik zużycia, przepalenie elementów ochronnych).
• Wymiana opcjonalna – po silnym zdarzeniu przepięciowym/burzowym, zależnie od stanu SPD oraz polityki obiektu; decyzja powinna uwzględniać ryzyko dalszych przepięć.

Pytania praktyczne przed zakupem i odbiorem instalacji

Przed zakupem i odbiorem instalacji PV warto przejść przez kilka praktycznych pytań, które pomagają upewnić się, że wybrany ochronnik przepięć DC będzie skuteczny i dopasowany do systemu. Obejmuje to dobór parametrów do napięcia systemu, ocenę stanu urządzeń po burzach, analizę karty katalogowej SPD oraz weryfikację zgodności z projektem i architekturą instalacji. Poniżej przedstawiamy kluczowe aspekty, na które należy zwrócić uwagę przed ostatecznym wyborem i odbiorem.

Jaki ochronnik przepięć DC wybrać do instalacji 1000 V lub 1500 V?

Trzeba zacząć od maksymalnego Voc, a nie od samego oznaczenia systemu. Następnie należy dobrać Uc, określić wymagany typ SPD i sprawdzić kompatybilność z falownikiem oraz topologią połączeń. W instalacjach 1500 V DC margines błędu jest szczególnie mały, więc decyzja projektowa powinna być dobrze udokumentowana.

Czy ochronnik przepięć do fotowoltaiki trzeba wymieniać po burzy?

Nie zawsze. Jeżeli SPD nie uległ uszkodzeniu i kontrola nie wykazuje nieprawidłowości, automatyczna wymiana po każdej burzy nie jest konieczna. Z drugiej strony po silnym zdarzeniu atmosferycznym należy ocenić stan ochronnika, historię zadziałań i ewentualne komunikaty z systemu monitoringu. Ile kosztuje wymiana wkładek w ograniczniku przepięć PV? To zależy od klasy aparatu, konstrukcji wkładek i organizacji serwisu, ale dla użytkownika profesjonalnego ważniejsze od samej ceny jest to, czy wymiana może być wykonana szybko i bez długiego wyłączenia instalacji.

Na co zwrócić uwagę w karcie katalogowej SPD DC

Najważniejsze są Uc, Up, In, Imax, a przy typie 1 również Iimp, zgodność z odpowiednimi normami, sposób sygnalizacji stanu i warunki montażu. Jeżeli karta katalogowa eksponuje głównie hasła marketingowe, a nie podaje jasno tych parametrów, trudno mówić o rzetelnym porównaniu urządzeń.

Jak zweryfikować, czy zabezpieczenie przepięciowe PV zostało poprawnie dobrane

Trzeba sprawdzić zgodność z projektem, z architekturą instalacji, z klasą ochrony odgromowej, długością tras kablowych i dokumentacją falownika. Istotne są także protokoły odbiorowe, sposób wykonania połączeń oraz obecność procedury kontroli po zdarzeniach burzowych. Dopiero taki komplet daje podstawę, by uznać, że ochrona została faktycznie przeznaczona do danego obiektu.

Checklist dodatkowa

• Sprawdzić, czy falownik posiada zintegrowany SPD.
• Ocenić, czy mimo obecności zintegrowanego SPD wymagana jest instalacja zewnętrznego SPD ze względu na architekturę instalacji (długość tras DC, ryzyko sprzężenia, topologia stringów).

Jak podejść do doboru SPD DC bez błędów projektowych

Dobór SPD DC bez błędów projektowych wymaga spojrzenia na instalację jako całość, a nie jedynie wybierania aparatu „z katalogu”. Kluczowe jest dopasowanie parametrów do rzeczywistych warunków, właściwe miejsce montażu oraz integracja z uziemieniem i trasami kablowymi. Poniżej przedstawiamy, jak łączyć bezpieczeństwo, zgodność z normami i ciągłość pracy instalacji, aby ochrona była skuteczna nawet w najbardziej wymagających systemach PV.

Kluczowe kryteria wyboru w skrócie

Prawidłowy dobór opiera się na analizie ryzyka, właściwym określeniu Uc względem Voc, ocenie poziomu ochrony Up, wyborze typu SPD adekwatnego do warunków obiektu oraz poprawnym miejscu montażu. Równie ważna jest jakość uziemienia i prowadzenia przewodów, ponieważ to one decydują, czy aparat spełni swoją funkcję w rzeczywistych warunkach pracy.

Kiedy standardowe podejście nie wystarcza

Standardowe rozwiązania przestają wystarczać w dużych farmach, na obiektach z LPS, przy rozproszonych polach modułów, długich odcinkach kabli oraz w instalacjach modernizowanych etapowo. W takich przypadkach ochrona przepięciowa staje się zagadnieniem systemowym. Wymaga koordynacji między stroną DC, AC, uziemieniem, trasami kablowymi i dokumentacją techniczną całej instalacji.

Jak połączyć bezpieczeństwo, zgodność i ciągłość pracy instalacji

Dobrze dobrany ochronnik przepięć DC do fotowoltaiki powinien wspierać trzy cele jednocześnie: ograniczać ryzyko uszkodzeń, spełniać wymagania projektowe i zwiększać dostępność systemu. Z punktu widzenia inwestora oraz wykonawcy liczy się więc nie tylko to, czy zabezpieczenie jest zgodne z normą, ale czy zostało właściwie wkomponowane w całą instalację PV. W obiektach komercyjnych i przemysłowych to właśnie takie podejście zmniejsza prawdopodobieństwo kosztownych awarii po burzy i ułatwia utrzymanie stabilnej pracy instalacji w długim okresie.
