Liczba MPPT w falowniku: falownik do instalacji fotowoltaicznej
Spis treści
Liczba MPPT w falowniku wpływa bezpośrednio na to, jak instalacja PV poradzi sobie z różnymi warunkami pracy po stronie DC. Dla inwestora komercyjnego nie jest to detal z karty katalogowej, lecz parametr, który decyduje o elastyczności projektu, jakości podziału stringów, odporności na częściowe zacienienie i ostatecznie o rocznym uzysku energii. W prostych układach jego znaczenie bywa umiarkowane. W bardziej złożonych instalacjach dachowych lub przemysłowych może mieć większy wpływ na produkcję niż niewielka różnica w mocy AC samego falownika spośród falowniky fotowoltaiczn.
Problem polega na tym, że pojęcie MPPT jest często upraszczane. W praktyce wiele osób porównuje wyłącznie moc urządzenia, liczbę złączy DC albo cenę, pomijając logikę pracy generatora PV. Tymczasem dwa falowniki o zbliżonej mocy mogą zupełnie inaczej sprawdzać się na dachu wielopołaciowym, na obiekcie z urządzeniami technicznymi albo tam, gdzie poszczególne sekcje modułów pracują w różnych orientacjach.
Warto więc odpowiedzieć na kilka podstawowych pytań: co to jest MPPT w inwerterze, ile MPPT powinien mieć dobry falownik, czy 2 MPPT wystarczą na dach dwuspadowy i jaki wpływ ma liczba MPPT na roczny uzysk energii. Dopiero na tym tle można uczciwie ocenić, kiedy większa liczba trackerów mocy ma techniczne uzasadnienie, a kiedy staje się tylko kosztem bez wyraźnej korzyści.
Co oznacza liczba MPPT w falowniku i dlaczego jest ważna
Aby zrozumieć rolę liczby układów MPPT w falowniku, najpierw warto poznać podstawową definicję oraz zasadę działania samego mechanizmu śledzenia punktu mocy maksymalnej w instalacjach fotowoltaicznych.
Czym jest MPPT i jak działa w falowniku PV
MPPT, czyli Maximum Power Point Tracking, to układ odpowiedzialny za śledzenie punktu mocy maksymalnej po stronie DC. Każdy moduł fotowoltaiczny i każdy string mają charakterystykę prądowo-napięciową, która zmienia się wraz z nasłonecznieniem, temperaturą i zacienieniem. Zadaniem falownika jest tak sterować punktem pracy, aby z generatora pobierać możliwie największą moc w danym momencie.
W praktyce oznacza to ciągłe wyszukiwanie punktu mocy maksymalnej MPP. Dobrze dobrany algorytm MPPT pozwala utrzymać stabilną pracę mimo zmieniających się warunków. W bardziej zaawansowanych rozwiązaniach stosuje się również funkcję globalnego MPPT, która pomaga lepiej reagować na częściowe zacienienie i bardziej złożone krzywe pracy stringu. To ważne, bo w realnej instalacji fotowoltaicznej punkt pracy nie jest wartością stałą.
Jeżeli więc pada pytanie, co to jest MPPT w inwerterze, najkrótsza poprawna odpowiedź brzmi: to układ, który śledzi punkt mocy maksymalnej po stronie DC, aby moduły PV pracowały możliwie blisko swojego optimum energetycznego. Należy wyraźnie rozdzielić dwa pojęcia: liczba niezależnych MPPT odpowiada za segmentację instalacji na odrębne strefy pracy, natomiast jakość algorytmu MPPT oraz funkcja wyszukiwania globalnego punktu mocy decydują o skuteczności optymalizacji przy złożonych warunkach zacienienia.
Liczba trackerów MPP a liczba wejść stringowych
Jedno z najczęstszych nieporozumień dotyczy różnicy między liczbą MPPT a liczbą wejść DC. Nie są to pojęcia tożsame. Falownik może mieć 2 MPPT i jednocześnie 4 wejścia stringowe, przy czym po dwa wejścia będą przypisane do jednego trackera. Warto znać warunki poprawnego równoleglenia stringów na jednym MPPT: ten sam licznik modułów w każdym łańcuchu, identyczny typ parametrów elektrycznych modułów, zbliżone warunki irradiancji oraz podobny profil strat kablowych na trasie. Taki układ daje większą elastyczność przy podłączeniu kilku równoległych stringów, ale nie oznacza czterech niezależnych punktów śledzenia. Warto rozróżniać wiele złącz DC przeznaczonych wyłącznie dla wygody okablowania instalacji od faktycznej niezależnej optymalizacji elektrycznej realizowanej przez osobne układy MPPT.
Dla projektanta kluczowe jest właśnie to, ile jest niezależnych układów MPPT, ponieważ to one decydują, ile różnych grup modułów o odmiennych warunkach pracy można rozdzielić. Sama liczba złączy DC ma znaczenie pomocnicze. Ułatwia okablowanie i łączenie stringów, ale nie zastępuje niezależnego śledzenia MPP.
Dlaczego liczba MPPT wpływa na uzysk energii
Jeżeli różne stringi zostaną podłączone do wspólnego MPPT, falownik wyznacza jeden punkt pracy dla całej tej grupy. Gdy wszystkie moduły mają podobny azymut, ten sam kąt nachylenia, identyczny typ modułu i porównywalne warunki nasłonecznienia, takie rozwiązanie zwykle działa poprawnie. Problem zaczyna się wtedy, gdy na jednym trackerze znajdą się sekcje o różnych charakterystykach.
Typowy przykład to dach, na którym część modułów skierowana jest na wschód, a część na zachód. Rano maksimum generacji przypada na jedną połać, po południu na drugą. Jeżeli obie grupy pracują na wspólnym MPPT, układ musi wybrać kompromisowy punkt pracy, który nie będzie optymalny dla każdej z nich. To właśnie wtedy pojawia się spadek uzysku, choć sam falownik może mieć wysoką sprawność europejską.
W rzeczywistości liczba MPPT w falowniku jest więc parametrem zależnym od zróżnicowania generatora, a nie tylko od jego mocy. Im bardziej niejednorodna instalacja, tym większa wartość z niezależnych trackerów.
Scenariusze wpływu liczby MPPT na roczny uzysk energii
| Scenariusz instalacji | Potencjalny zysk z dodatkowych MPPT |
|---|---|
| Jedna jednorodna połać południowa bez zacienienia | zysk pomijalny |
| Dach o układzie wschód–zachód bez znaczących przeszkód | zysk umiarkowany |
| Wiele różnych orientacji + lokalne zacienienie okresowe | zysk potencjalnie istotny |
Zmienne wpływające na wielkość korzyści z większej liczby MPPT
- różnica azymutu poszczególnych grup modułów
- różnica kąta nachylenia płaszczyzn montażowych
- czas trwania oraz intensywność częściowego zacienienia
- nierówne długości stringów podłączonych do wspólnego trackera
- elektryczne niedopasowanie parametrów różnych typów modułów w instalacji
Kiedy parametr MPPT ma znaczenie większe niż moc nominalna falownika
W systemie jednorodnym, na jednej połaci dachu, dobór mocy AC i ratio DC/AC może być ważniejszy niż dodatkowe MPPT. Jednak w obiektach komercyjnych, gdzie występują różnice azymutu, lokalny cień, segmentacja dachu lub różne długości obwodów, źle dobrana liczba MPPT potrafi ograniczyć potencjał całej instalacji bardziej niż niewielka różnica mocy falownika.
To szczególnie istotne przy dużych dachach magazynowych, halach produkcyjnych i budynkach wielopołaciowych. Tam nie chodzi o to, by urządzenie było po prostu mocne, ale by umożliwiało logiczny podział generatora na sekcje, które naprawdę pracują w innych warunkach.
Ile MPPT potrzeba w zależności od układu instalacji
Liczba wymaganych układów MPPT zależy przede wszystkim od konstrukcji dachu, rozmieszczenia modułów oraz warunków zacienienia.
Instalacja na jednej połaci dachu – kiedy wystarczy 1 MPPT
Jeden MPPT może być w pełni wystarczający wtedy, gdy instalacja jest jednorodna. Oznacza to tę samą orientację modułów, podobny kąt nachylenia, brak istotnego zacienienia i zbliżone długości stringów. W takich warunkach jeden tracker śledzi punkt mocy maksymalnej dla całego obwodu bez wymuszania niekorzystnych kompromisów.
Trzeba jednak sprawdzić więcej niż sam układ geometryczny. Znaczenie mają także napięcie startowe, zakres MPPT, maksymalne napięcie DC i prądy wejściowe. Jeżeli string jest zbyt krótki, falownik może nie osiągać stabilnego zakresu pracy MPPT. Jeżeli z kolei przy niskich temperaturach napięcie obwodu otwartego okaże się zbyt wysokie, pojawia się problem bezpieczeństwa i zgodności projektowej.

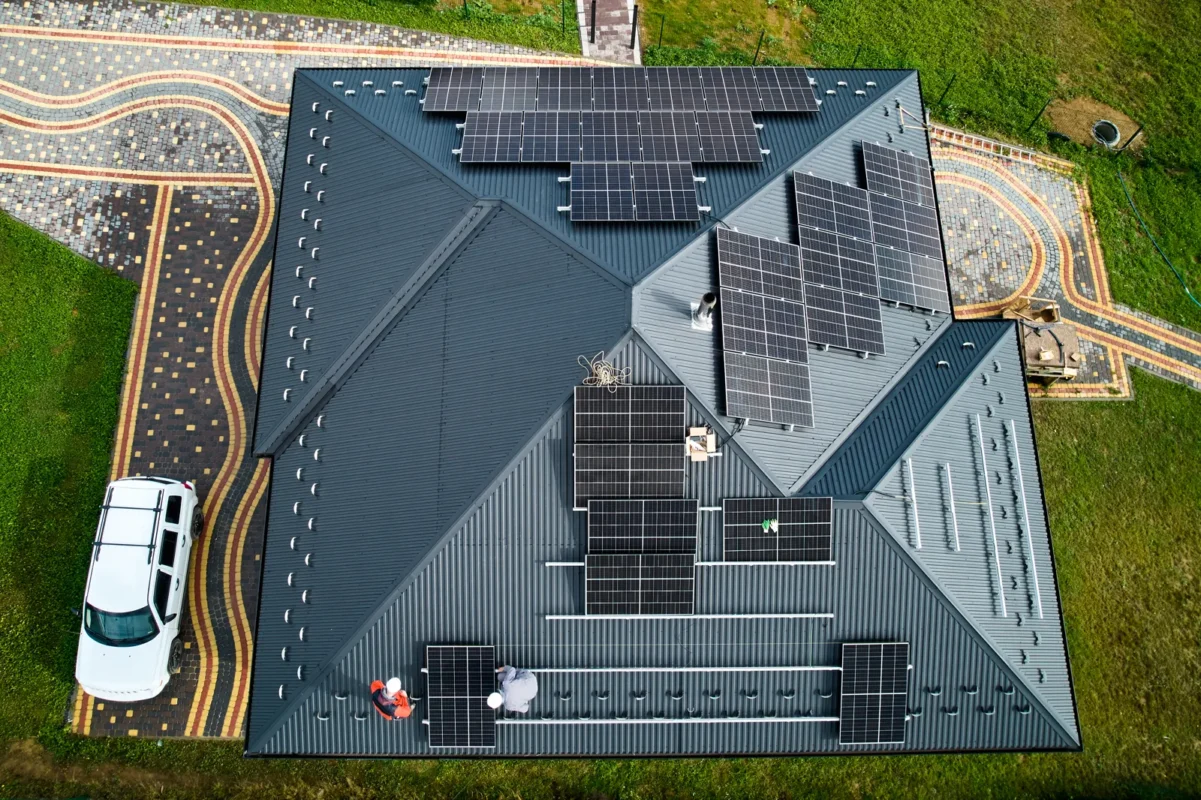

Dwie orientacje modułów a falownik z 2 MPPT
W praktyce dachy komercyjne bardzo często wymagają dwóch niezależnych MPPT. Dotyczy to układów wschód-zachód, południe-zachód albo południe-wschód. W takim przypadku inwerter z 2 MPPT pozwala rozdzielić stringi na dwie grupy o innym profilu produkcji i innych parametrach pracy.
Czy 2 MPPT wystarczą na dach dwuspadowy? Często tak, ale nie zawsze. Jeśli dach ma dwie główne połacie i obie są jednorodne, dwa trackery zwykle rozwiązują problem. Jeżeli jednak na jednej z połaci występują dodatkowo świetliki, attyki, urządzenia HVAC albo część modułów ma inny kąt nachylenia, może się okazać, że dwa MPPT są już ograniczeniem. Sama liczba połaci nie wystarcza więc do odpowiedzi. Trzeba ocenić rzeczywiste strefy pracy modułów.
Złożony dach lub kilka stref pracy – kiedy potrzebne są 3–4 MPPT
Falownik 3 MPPT albo urządzenie z 4 niezależnymi trackerami ma sens tam, gdzie dach jest wielospadowy lub generator trzeba podzielić na kilka logicznych sekcji. Dotyczy to na przykład obiektów z licznymi przeszkodami dachowymi, różnymi strefami serwisowymi i sekcjami narażonymi na okresowy cień.
Większa liczba MPPT zwiększa elastyczność. Ułatwia poprawne przypisanie stringów, ogranicza wpływ zacienienia jednej sekcji na pozostałe i poprawia diagnostykę. Z drugiej strony nie zwalnia z poprawnego stringowania. Jeżeli projektant błędnie połączy różne charakterystyki na jednym MPPT, nawet rozbudowany falownik nie zrekompensuje złej logiki podziału.
Czy więcej MPPT zawsze oznacza lepszy dobór
Nie. To jeden z najczęstszych mitów. Jeżeli instalacja jest jednorodna, dodatkowe MPPT nie muszą generować zauważalnego wzrostu produkcji energii. Mogą natomiast podnosić koszt urządzenia, komplikować dobór i prowadzić do funkcjonalnego przewymiarowania.
Dobry falownik nie musi mieć maksymalnie wielu trackerów. Powinien mieć ich tyle, ile wynika z topologii dachu, liczby niezależnych stref pracy oraz planowanej rozbudowy. Odpowiedź na pytanie, ile MPPT powinien mieć dobry falownik, brzmi więc: tyle, ile wymaga rzeczywista struktura generatora PV, a nie tyle, ile wygląda atrakcyjnie w porównaniu ofertowym.
Sekwencja decyzyjna doboru liczby MPPT
- Podział instalacji na niezależne strefy według orientacji i kąta nachylenia modułów
- Separacja stref pod kątem występowania oraz czasu trwania częściowego zacienienia
- Weryfikacja zgodności charakterystyk prądowo-napięciowego poszczególnych stringów
- Sprawdzenie dopasowania okna roboczego MPPT w skrajnych temperaturach zimowych i letnich
- Analiza limitów prądowych falownika oraz dopuszczalnego równoleglenia stringów na jednym torze
- Ostateczne przypisanie wydzielonych stref pracy do poszczególnych układów MPPT
Lista kontrolna kryteriów oceny jednorodności strefy PV
- ten sam azymut modułów
- to samo nachylenie płaszczyzny montażowej
- identyczny typ i parametry elektryczne modułów
- zbliżona długość poszczególnych stringów
- podobny czas trwania i zakres zacienienia w ciągu roku
- zgodność sezonowa napięciowa w warunkach niskich i wysokich temperatur
Liczba MPPT w falowniku a projekt stringów
Prawidłowe rozplanowanie i przypisanie łańcuchów modułowych do poszczególnych torów MPPT jest kluczowe dla optymalnej pracy całej instalacji fotowoltaicznej oraz maksymalizacji rocznego uzysku energii.
Jak przypisać stringi do poszczególnych MPPT
Każdy MPPT powinien obsługiwać stringi o możliwie zbliżonych charakterystykach prądowo-napięciowych. W praktyce oznacza to grupowanie według orientacji, kąta nachylenia, typu modułu, długości łańcucha oraz profilu zacienienia. Jeżeli dwa stringi zachowują się podobnie w ciągu dnia, można je rozważyć na jednym MPPT, o ile parametry elektryczne mieszczą się w dopuszczalnych granicach. Praktyczna zasada brzmi: kilka stringów może pracować na jednym MPPT wyłącznie przy zachowaniu podobnych warunków elektrycznych i nasłonecznienia, zgodnie z wcześniej wymienionymi regułami poprawnego równoleglenia łańcuchów.
Czy każdy string musi mieć osobne MPPT? Nie. Osobny tracker jest potrzebny dla niezależnych stref pracy, a nie automatycznie dla każdego stringu. Kilka stringów może pracować na jednym MPPT, jeśli są jednorodne. To normalna praktyka w komercyjnych instalacjach PV.
Dopuszczalne różnice długości stringów na jednym trackerze
Różne długości stringów mogą być dopuszczalne, ale tylko w granicach określonych przez producenta i po analizie rzeczywistego punktu pracy. Sam fakt, że falownik „przyjmie” daną konfigurację, nie oznacza jeszcze, że będzie ona energetycznie korzystna. Zbyt duża asymetria napięć lub prądów może utrudniać optymalizację mocy paneli i prowadzić do trwałych strat uzysku.
W instalacjach profesjonalnych nie wystarczy więc patrzeć na parametr maksymalny. Trzeba ocenić, jak układ będzie pracował przez cały rok, w różnych temperaturach i przy częściowym obciążeniu.
Napięcie startowe, zakres MPPT i maksymalne napięcie DC
Liczby MPPT nie można analizować w oderwaniu od parametrów wejściowych falownika. Kluczowe znaczenie mają:
| Parametr | Dlaczego jest ważny |
|---|---|
| Napięcie startowe | decyduje, od jakiego poziomu napięcia falownik zacznie pracę |
| Zakres MPPT | określa, w jakim zakresie napięć układ może skutecznie śledzić MPP |
| Maksymalne napięcie DC | wyznacza granicę bezpieczeństwa dla stringu, szczególnie zimą |
| Maksymalny prąd wejściowy | pokazuje, czy falownik obsłuży nowoczesne moduły o wysokim prądzie roboczym |
To częsty obszar błędów przy zmianie koncepcji na falownik z większą liczbą MPPT. Projektant zakłada większą elastyczność, ale skraca stringi tak bardzo, że część z nich pracuje na granicy zakresu MPPT lub zbyt późno osiąga napięcie startowe.
Obowiązkiem projektanta jest walidacja doboru liczby MPPT względem maksymalnego napięcia DC obwodu otwartego przy najniższej oczekiwanej temperaturze otoczenia, co gwarantuje zgodność bezpieczeństwowej i parametrowej instalacji. Długość stringów należy dobierać ściśle według wytycznych producenta falownika i modułów PV, aby uniknąć przekroczeń napięciowych oraz pracy poza oknem roboczym MPPT.
Jakie błędy projektowe najczęściej obniżają efektywność MPPT
Najczęściej spotykane problemy wynikają z nieprawidłowego przypisania stringów do trackerów. Chodzi przede wszystkim o łączenie różnych orientacji na jednym MPPT, mieszanie modułów o odmiennych charakterystykach, nieuwzględnienie częściowego zacienienia i zbyt duże różnice długości łańcuchów połączonych równolegle.
W obiektach komercyjnych dochodzi jeszcze inny błąd: projektowanie pod dostępność sprzętu, a nie pod logikę pracy generatora. Z perspektywy eksploatacji oznacza to gorszy uzysk, trudniejszą diagnostykę i mniej czytelny monitoring stringów.
Zacienienie, orientacja i różne kąty nachylenia modułów
Różnorodne warunki montażu modułów fotowoltaicznych oraz występowanie częściowego zacienienia mają ogromny wpływ na efektywność pracy poszczególnych torów MPPT.
Jak częściowe zacienienie wpływa na pracę trackerów MPPT
Częściowe zacienienie zmienia krzywe pracy modułów i może powodować pojawienie się lokalnych maksimów na charakterystyce mocy. Mechanizm wieloszczytowości wynika z aktywacji diod bypass w zacienionych segmentach modułów PV, co tworzy wiele odrębnych punktów maksymalnej mocy na jednej charakterystyce. Standardowe śledzenie lokalnego MPP zatrzymuje się na najbliższym szczycie pomijając globalne optimum, podczas gdy wyszukiwanie globalnego MPP potrafi przeanalizować całą krzywą i wskazać najbardziej korzystny punkt pracy dla całego stringu. Dla układu MPPT oznacza to trudniejsze wyszukiwanie rzeczywiście najlepszego punktu pracy. Jeżeli zacienione są tylko wybrane sekcje instalacji, osobne MPPT pomagają ograniczyć wpływ problemu na pozostałe obwody.
To szczególnie ważne na dachach miejskich, gdzie cień rzucają attyki, kominy, świetliki lub urządzenia techniczne. W takich warunkach dobrze dobrana liczba MPPT jest elementem ograniczania strat, choć sama nie rozwiąże każdego problemu cienia. Dodatkowe niezależne MPPT ułatwiają separację stref problemowych, ale końcowy efekt redukcji strat zależy również od jakości zaimplementowanego algorytmu śledzenia oraz obsługi globalnego wyszukiwania punktu mocy.
Różne azymuty i kąty nachylenia a osobne śledzenie MPP
Moduły skierowane w różnych kierunkach generują moc w innych godzinach i przy innych wartościach napięcia oraz prądu. Osobne śledzenie punktu maksymalnej mocy dla każdej grupy pozwala lepiej dopasować pracę falownika do rzeczywistego profilu produkcji. To jeden z podstawowych argumentów za doborem falownika do orientacji modułów, a nie wyłącznie do mocy instalacji PV.
Różnice azymutu i kąta nachylenia są typowe dla dachów komercyjnych, dlatego liczba MPPT w falowniku tak często staje się kluczowym parametrem już na etapie koncepcji.
Kiedy MPPT wystarcza, a kiedy potrzebne są optymalizatory mocy
Nie każda instalacja z cieniem wymaga MLPE czy optymalizatorów. Warto porównać podstawowe architektury instalacyjne i ich zastosowanie: falownik stringowy z wieloma niezależnymi MPPT sprawdza się przy zróżnicowaniu strefowym instalacji bez silnego niedopasowania wewnątrzstringowego; układ falownik plus optymalizatory mocy oraz rozwiązania MLPE są przeznaczone dla instalacji z nieregularnym zacienieniem pojedynczych modułów i dużym niedopasowaniem parametrów w obrębie jednego stringu; falowniki centralne dominują na dużych farmach naziemnych, gdzie jednorodność pracy eliminuje potrzebę rozbudowanej segmentacji MPPT. Gdy ograniczenia wynikają wyłącznie z podziału na strefy wystarczy odpowiednia liczba MPPT, gdy dominuje niedopasowanie na poziomie pojedynczych modułów konieczne są dodatkowe urządzenia optymalizujące.
Różnice dotyczą również obsługi O&M oraz granularności monitoringu – wielo-MPPT oferuje diagnostykę na poziomie trackerów, a systemy z optymalizatorami pozwalają kontrolę parametrów każdego modułu. Dodatkowo istnieje klasyczny trade-off między wyższymi kosztami inwestycyjnymi CAPEX przy instalacji optymalizatorów a mniejszą złożonością serwisową przy zastosowaniu samego falownika wielo-MPPT. Jeżeli problem dotyczy całych sekcji generatora, odpowiedni podział na MPPT często wystarcza. Dodatkowa elektronika staje się zasadna głównie wtedy, gdy występuje nieregularne zacienienie pojedynczych modułów, bardzo zróżnicowane warunki pracy w obrębie jednego stringu albo potrzeba monitoringu na poziomie modułu.
Pojawia się tu też pytanie, czym różni się MPPT od PWM. Różnica jest fundamentalna. PWM to prostsza metoda regulacji, typowa raczej dla kontrolerów ładowania w systemach bateryjnych, a nie dla nowoczesnych falowników sieciowych w instalacjach komercyjnych. MPPT aktywnie wyszukuje punkt mocy maksymalnej i pozwala efektywniej wykorzystywać energię z modułów PV przy zmiennych warunkach pracy.
Czy jeden zacieniony string obniża pracę całego falownika
Nie musi. Jeżeli zacieniony string znajduje się na osobnym MPPT, jego wpływ będzie ograniczony głównie do tej sekcji. Jeśli jednak kilka różnych stringów pracuje na wspólnym MPPT, problemy jednej grupy mogą pogorszyć pracę całego obwodu objętego tym trackerem. To właśnie dlatego liczba MPPT jest tak ważna w instalacjach narażonych na lokalny cień.
Warto też pamiętać, że awaria jednego układu MPPT nie zawsze oznacza zatrzymanie całego falownika. Co się dzieje przy awarii jednego układu MPPT? Zależy to od architektury urządzenia, ale zwykle problem dotyczy sekcji przypisanej do danego trackera, podczas gdy pozostałe mogą nadal pracować. Dla O&M oznacza to mniejszy zakres utraty produkcji niż w rozwiązaniu z jednym wspólnym MPPT dla całego generatora.
Jak ocenić liczbę MPPT w projektach komercyjnych
Ocena liczby potrzebnych układów MPPT w instalacjach komercyjnych zależy od rodzaju budynku, geometrii dachu, warunków zacienienia oraz planowanej skalowalności.
Dachy hal i magazynów – typowe scenariusze doboru
Na dużych halach dach może wydawać się jednorodny, ale w praktyce często pojawiają się strefy wyłączeń, przeszkody techniczne i podziały pożarowe. W takich warunkach 2 MPPT bywają wystarczające, jeśli układ jest powtarzalny i dobrze uporządkowany. Gdy jednak dochodzą różne połacie lub strefy okresowego zacienienia, falownik 3 MPPT lub 4 MPPT daje większą swobodę i lepszą diagnostykę.
Instalacje na budynkach wielopołaciowych i obiektach publicznych
W szkołach, urzędach, obiektach usługowych i centrach logistycznych dach często ma niejednorodną geometrię. Tu liczba MPPT wpływa nie tylko na uzysk, ale także na możliwość sensownego rozmieszczenia modułów bez wymuszania sztucznych uproszczeń projektowych. W takich obiektach parametr ten trzeba traktować systemowo, razem z długością tras kablowych, zabezpieczeniami DC i monitoringiem.
Farmy PV i instalacje naziemne – czy wiele MPPT jest potrzebne
W instalacjach naziemnych warunki są zwykle bardziej jednorodne niż na dachach, więc potrzeba wielu MPPT bywa mniejsza. Nie znaczy to jednak, że parametr przestaje mieć znaczenie. Liczy się podział na sekcje, ukształtowanie terenu, organizacja serwisu i przyjęta architektura całego systemu. W większych projektach decyzja zależy również od tego, czy stosowane są falowniki stringowe, czy inna topologia przetwarzania mocy.
Jak liczba MPPT wpływa na skalowalność i przyszłą rozbudowę
Dodatkowe MPPT mogą ułatwić etapowanie inwestycji lub przyszłe dołożenie sekcji PV na innej części dachu. To istotne w projektach B2B, gdzie rozbudowa obiektu i wzrost autokonsumpcji są realnym scenariuszem. Nie należy jednak zakładać takiej rezerwy automatycznie. Trzeba zweryfikować moc wejściową po stronie DC, zakres napięcia, dopuszczalne przewymiarowanie i ograniczenia producenta.
Questions to ask an EPC or inverter supplier
- Liczba rzeczywiście niezależnych układów MPPT w budowie falownika
- Maksymalna liczba stringów podłączalnych na jeden tracker bez kary wynikającej z elektrycznego niedopasowania
- Rzeczywisty zakres okna roboczego MPPT w ekstremalnych warunkach zimowych i letnich
- Sposób zachowania algorytmu przy częściowym zacienieniu oraz dostępność funkcji global peak search
- Dostępność i granularność systemu monitoringu na poziomie poszczególnych trackerów MPPT
Parametry techniczne, które trzeba analizować razem z MPPT
Liczba MPPT nie daje pełnego obrazu bez analizy maksymalnego prądu wejściowego, szczególnie przy nowoczesnych modułach o wysokim natężeniu prądu. Należy wyraźnie rozróżniać maksymalny prąd na pojedyncze wejście DC, maksymalny prąd przypisany do jednego układu MPPT oraz wymagany zapas prądowy względem prądu zwarciowego Isc modułów. Wszystkie te wartości należy uwzględniać przy projektowaniu, uwzględniając indywidualne limity prądowe na pojedyncze wejście DC oraz maksymalny dopuszczalny prąd przypadający na jeden układ MPPT – większa liczba trackerów nie znosi podstawowych ograniczeń projektowych i parametrowych urządzenia. Sam podział na kilka trackerów nie pomoże, jeśli wejścia falownika będą ograniczać pracę stringu.
Nowoczesne moduły PV o podwyższonym prądzie roboczym niosą ryzyko wystąpienia clippingu prądowego nawet przy poprawnym dopasowaniu napięć roboczych i zachowaniu zakresu MPPT. Brak uwzględnienia tych parametrów może prowadzić do trwałych strat produkcji oraz przeciążeń wejściowych falownika. Cały dobór parametrów MPPT i wartości prądowo-napięciowych musi spełniać wymagania właściwych norm branżowych, wytycznych projektowych oraz krajowych wymagań przyłączeniowych instalacji fotowoltaicznych.
Równie ważne jest ratio DC/AC. Przewymiarowanie strony DC może poprawiać roczny uzysk, ale nie eliminuje clippingu po stronie AC. Większa liczba MPPT poprawia zarządzanie zróżnicowanymi sekcjami generatora, lecz nie zastępuje prawidłowego bilansu całego układu.
Na tym tle łatwo przecenić znaczenie katalogowej sprawności. Wysoka sprawność europejska jest istotna, ale nie skompensuje błędnego wykorzystania wejść MPPT. Falownik może być bardzo efektywny laboratoryjnie, a mimo to pracować poniżej potencjału, jeśli stringi zostały źle pogrupowane.
W systemach komercyjnych rośnie też znaczenie monitoringu na poziomie trackerów albo stringów. Im bardziej złożony układ wejść, tym większa wartość z przejrzystych danych eksploatacyjnych. Ułatwia to diagnostykę asymetrii pracy, wpływu nowego zacienienia i ewentualnej degradacji wydajności.
Najczęstsze błędy przy interpretacji liczby MPPT w falowniku
Najczęstszy błąd to mylenie liczby MPPT z liczbą złączy DC. Drugi to założenie, że większa liczba trackerów zawsze zwiększy uzysk energii. Trzeci dotyczy pomijania temperatury i lokalnych warunków klimatycznych, zwłaszcza przy ocenie maksymalnego napięcia stringów zimą.
Błąd bardziej strategiczny polega na analizowaniu MPPT w oderwaniu od całego systemu PV. Ten parametr ma sens dopiero w zestawieniu z modułami, topologią dachu, układem stringów, zabezpieczeniami DC, monitoringiem i planem serwisowym. Izolowane porównanie jednej rubryki z katalogu zwykle prowadzi do nietrafionych decyzji zakupowych.
Wnioski projektowe i praktyczne rekomendacje
Techniczne uzasadnienie dla 1, 2, 3 lub 4 MPPT wynika przede wszystkim ze złożoności generatora PV. Cały proces doboru można przeprowadzić według czteroetapowego modelu decyzyjnego.
Krok 1: Podział instalacji na logiczne niezależne strefy pracy według orientacji, nachylenia oraz występowania zacienienia.
Krok 2: Test zgodności parametrów każdej strefy z oknem roboczym MPPT, limitami prądowymi oraz maksymalnym napięciem DC w skrajnych temperaturach.
Krok 3: Przypisanie wydzielonych stref do wymaganej liczby niezależnych układów MPPT zgodnie z zasadami jednorodności stringów.
Krok 4: Porównanie dostępnych ofert falowników pod kątem dopasowania liczby MPPT, parametrów wejściowych, kosztów oraz możliwości przyszłej rozbudowy instalacji.
Kluczowy punkt to równowaga między uzyskiem energii, kosztem inwestycyjnym i elastycznością projektową. Zbyt mała liczba MPPT ogranicza swobodę podziału stringów i może trwale obniżyć produkcję roczną. Zbyt duża liczba trackerów podnosi koszt urządzenia bez proporcjonalnej korzyści energetycznej. Dlatego dobór falownika do instalacji fotowoltaicznej powinien wynikać z rzeczywistych warunków pracy modułów, a nie z prostego założenia, że więcej zawsze znaczy lepiej.
Przed zakupem warto sprawdzić: orientację i kąt nachylenia modułów, strefy cienia, liczbę stringów, zakres MPPT, napięcie maksymalne DC, prądy wejściowe, możliwości monitoringu i plan ewentualnej rozbudowy. W bardziej złożonych projektach konsultacja z projektantem lub EPC jest uzasadniona, ponieważ błędy na etapie koncepcji wpływają na uzysk, okablowanie i eksploatację instalacji przez wiele lat zgodnie z wytycznymi Urzędu Regulacji Energetyki.
Najbardziej praktyczne podejście jest proste: najpierw podziel generator PV na rzeczywiste strefy pracy według czteroetapowego modelu, a dopiero potem dobieraj parametry falownika. Właśnie wtedy liczba MPPT w falowniku staje się kluczowym parametrem projektowym, a nie tylko elementem marketingowym producenta.
Często zadawane pytania
Co to jest MPPT w falowniku?
Co to jest MPPT to układ śledzenia punktu mocy maksymalnej po stronie DC, który dobiera punkt pracy stringu tak, aby moduły PV oddawały możliwie największą moc w danych warunkach nasłonecznienia i temperatury. Działa on w sposób ciągły, realizując optymalizacja mocy paneli poprzez dostosowywanie parametrów pracy do zmiennych warunków środowiskowych paneli fotowoltaicznych. Dzięki temu mechanizmowi instalacja nie traci potencjału energetycznego nawet przy niejednolitym oświetleniu paneli na dachu. Jest to podstawowy element optymalizacji pracy każdego nowoczesnego falownika fotowoltaicznego.
Ile MPPT powinien mieć dobry falownik?
Liczba mppt w falowniku powinna być dopasowana do rzeczywistego podziału instalacji na niezależne strefy pracy pod względem orientacji, kąta nachylenia oraz występowania zacienienia. W prostym jednorodnym układzie dachowym w zupełności wystarczy jeden układ MPPT do obsługi całego generatora fotowoltaicznego. Przy kilku różnych orientacjach lub licznych zacienionych sekcjach niezbędne stają się dwa, trzy lub nawet cztery niezależne trackery mocy. Liczba ta zawsze powinna być dopasowana do topologii budynku i warunków pracy modułów, a nie dowolnie wybrana z katalogu urządzeń.
Czy 2 MPPT wystarczą na dach dwuspadowy?
Często tak, jeśli obie połacie dachu są jednorodne pod kątem modułów, nachylenia i braku istotnych stref trwałego cienia. inwerter z 2 MPPT pozwala niezależnie optymalizować pracę każdej połaci dachu bez niekorzystnych kompromisów energetycznych dla całej instalacji. Jeżeli jednak dach ma dodatkowe przeszkody dachowe lub zróżnicowane warunki pracy w obrębie jednej połaci, dwa trackery mogą okazać się niewystarczające. W takich przypadkach konieczny jest wybór nowoczesnego modelu z większą liczbą niezależnych układów śledzenia mocy.
Czy każdy string musi mieć osobne MPPT?
Nie. Kilka stringów może bezpiecznie pracować na jednym MPPT, jeśli mają zbliżone parametry elektryczne oraz identyczne warunki nasłonecznienia i montażu na budynku. Osobne układy MPPT są przeznaczone wyłącznie dla wyraźnie różnych stref pracy, a nie dla każdego stringu z samej definicji projektowej. Poprawne równoleglenie łańcuchów modułowych na jednym trackerze nie powoduje strat energii przy zachowaniu zasad jednorodności instalacji. Taka praktyka jest powszechnie stosowana w projektowaniu falowniky fotowoltaiczne dla obiektów komercyjnych i domowych.
Jaki wpływ ma liczba MPPT na roczny uzysk energii?
Im bardziej zróżnicowana pod względem orientacji i zacienienia instalacja PV, tym większy realny wpływ liczby MPPT na końcową produkcję roczną energii elektrycznej. W przypadku małego niedopasowania jednorodnej instalacji wpływ ten jest minimalny i nie przynosi wyraźnych korzyści energetycznych w skali roku. Przy średnim zróżnicowaniu kierunków montażu i kątów nachyleń zysk energii jest umiarkowany i odczuwalny podczas codziennej eksploatacji. Przy wielokierunkowym układzie paneli zacienienie paneli a MPPT ma kluczowe znaczenie dla ograniczenia strat i podniesienia efektywności instalacji.
Czym różni się MPPT od PWM?
MPPT to zaawansowany układ śledzenia maksymalnej mocy przeznaczony dla falowników sieciowych w instalacjach fotowoltaicznych o wysokiej wydajności roboczej. PWM jest prostszą metodą regulacji napięcia stosowaną głównie w prostych kontrolerach ładowania systemów bateryjnych, a nie w nowoczesnych urządzeniach PV. Różnica polega na sposobie optymalizacji pracy paneli – MPPT stale szuka najlepszego punktu pracy, a PWM działa na stałych ustawieniach roboczych. Marka Afore wyróżnia się wysoką Afore MPPT efficiency, co przekłada się na lepsze wykorzystanie potencjału modułów przy zmiennych warunkach pogodowych.
Co się dzieje przy awarii jednego układu MPPT?
Awaria pojedynczego układu MPPT nie powoduje zazwyczaj zatrzymania całego falownika ani wyłączenia całej instalacji fotowoltaicznej na terenie obiektu. Problem ogranicza się najczęściej wyłącznie do sekcji modułów przypisanej do uszkodzonego trackera, a pozostałe strefy instalacji nadal pracują normalnie bez zakłóceń. Dla eksploatacji i serwisu oznacza to znacznie mniejszy zakres utraty produkcji niż przy jednym wspólnym MPPT dla całego generatora PV. Wybór falownik 3 MPPT gwarantuje większą odporność na awarie i stabilniejszą pracę instalacji komercyjnej przez cały rok.
