Inwerter Hybrydowy Wysokiego Napięcia – Praktyczny Przewodnik HV

Inwerter hybrydowy wysokiego napięcia to kluczowy element systemu hybrydowego PV z magazynem akumulatora energii, szczególnie w projektach przemysłowych i komercyjnych, gdzie liczą się wydajność systemów hybrydowych HV, skalowalność, optymalny przepływ energii oraz kontrola przepływów mocy. Więcej informacji o produkcji falowników słonecznych znajdziesz u wiodącego producenta falowników PV. Błędny dobór falownika HV lub niewłaściwy inwerter hybrydowy może ograniczyć autokonsumpcję, utrudnić integrację z magazynem energii wysokiego napięcia (BMS), zwiększyć straty DC i AC, a także podnieść ryzyko przestojów oraz problemy z wymaganiami OSD. W artykule wyjaśniamy, czym różni się rozwiązanie HV od LV, jakie parametry techniczne decydują o opłacalności i niezawodności oraz jak ocenić kompatybilność z magazynem energii, zabezpieczeniami i strategią EMS. Struktura przechodzi od decyzji „czy i kiedy” do „jak dobrać i wdrożyć”.

Inwerter Hybrydowy Wysokiego Napięcia — Co To Jest I Kiedy Ma Sens

Inwerter hybrydowy HV łączy funkcje klasycznego falownika PV z przekształtnikiem bateryjnym, umożliwiając jednoczesne zarządzanie energią z PV i magazynu. W naszej ofercie dostępny jest Falownik Hybrydowy, który zapewnia elastyczną pracę zarówno w trybie on-grid, jak i off-grid. W tej sekcji wyjaśniamy, kiedy inwestycja w system hybrydowy HV ma sens i jakie korzyści przynosi w praktyce C&I.

Falownik hybrydowy HV monitoruje parametry DC i AC zgodnie z międzynarodowymi standardami bezpieczeństwa i jakości, np. normami CENELEC, zapewniając niezawodną integrację z systemem PV.

Definicja I Rola W Systemie PV Z Magazynem Energii HV

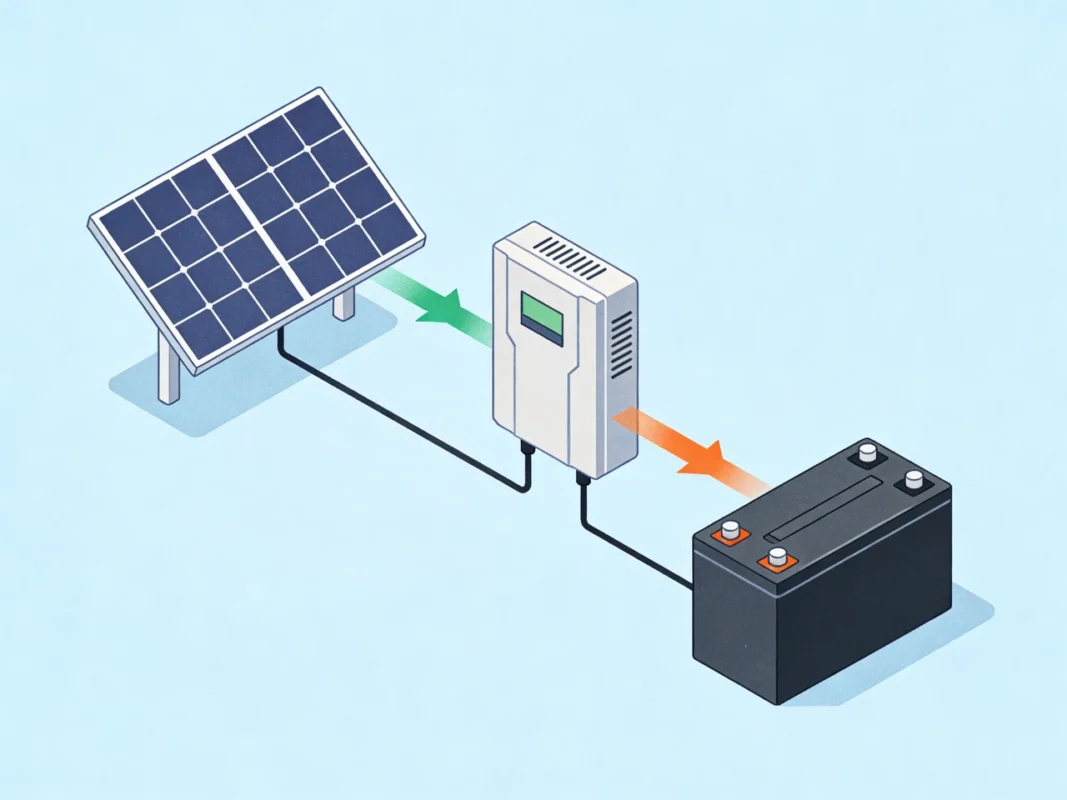

Falownik hybrydowy HV, w tym modele GoodWe, to urządzenie łączące funkcję klasycznego inwertera PV (DC/AC) z funkcją przekształtnika bateryjnego, umożliwiając zarządzanie magazynem energii wysokiego napięcia (akumulator) oraz jego ładowanie i rozładowanie, przy zachowaniu optymalnej wydajności, bezpieczeństwa, ochrony przed odwrotną polaryzacją i zwarciem, a także monitorowania parametrów DC i wyjścia AC zgodnie z normami IEC. W praktyce oznacza to, że system potrafi nie tylko produkować energię słoneczną z modułów PV i synchronizować się z siecią, ale też aktywnie bilansować pobór energii obiektu z wykorzystaniem baterii w magazynie energii, zapewniając optymalną pracę instalacji fotowoltaicznej i maksymalny użytek dostępnej energii. Dla takich zastosowań idealny będzie inwerter magazynujący energię, umożliwiający efektywne zarządzanie energią zgromadzoną w bateriach. Dla użytkownika B2B przekłada się to na lepszą kontrolę autokonsumpcji, ograniczanie eksportu do sieci (zero export) oraz stabilizację profilu mocy w punktach poboru wrażliwych na szczyty.

Na poziomie architektury spotyka się dwie główne koncepcje: układ DC-coupled, gdzie PV i bateria są „po stronie DC” wspólnego urządzenia hybrydowego, oraz układ AC-coupled, gdzie część PV i część magazynowa pracują jako oddzielne urządzenia po stronie AC i wymieniają energię przez szynę AC obiektu. Wybór nie jest kosmetyczny, bo wpływa na sprawność cyklu, elastyczność rozbudowy i sposób integracji z istniejącą instalacją.

Typowe Zastosowania C&I — Autokonsumpcja, Peak Shaving, Backup

W segmencie C&I inwerter hybrydowy wysokiego napięcia ma sens wtedy, gdy magazyn energii ma realnie wykonywać pracę operacyjną, a nie być tylko „opcją na przyszłość”. Najczęstszy scenariusz to maksymalizacja autokonsumpcji w obiekcie, który ma znaczące zużycie w godzinach pozasłonecznych lub duże wahania obciążenia. Drugi scenariusz to peak shaving, czyli ograniczanie mocy szczytowej pobieranej z sieci. Dla zakładów produkcyjnych i obiektów logistycznych bywa to kluczowe, ponieważ koszty przekroczeń i opłaty związane z mocą (w tym elementy taryfowe zależne od profilu) potrafią zdominować rachunek, nawet gdy energia czynna nie jest wysoka.

Trzeci obszar to wsparcie zasilania rezerwowego i ciągłości procesów. W praktyce magazyn energii bywa buforem dla krytycznych obwodów sterowania, IT, systemów bezpieczeństwa albo dla infrastruktury ładowania EV, gdzie chwilowe piki mogą powodować lokalne przeciążenia lub wymuszać drogie zwiększenia mocy przyłączeniowej. Równie częsty jest przypadek, gdy operator systemu dystrybucyjnego ogranicza możliwość oddawania energii, a więc magazyn staje się narzędziem do „zagospodarowania” generacji w godzinach szczytu PV bez wypychania jej do sieci.

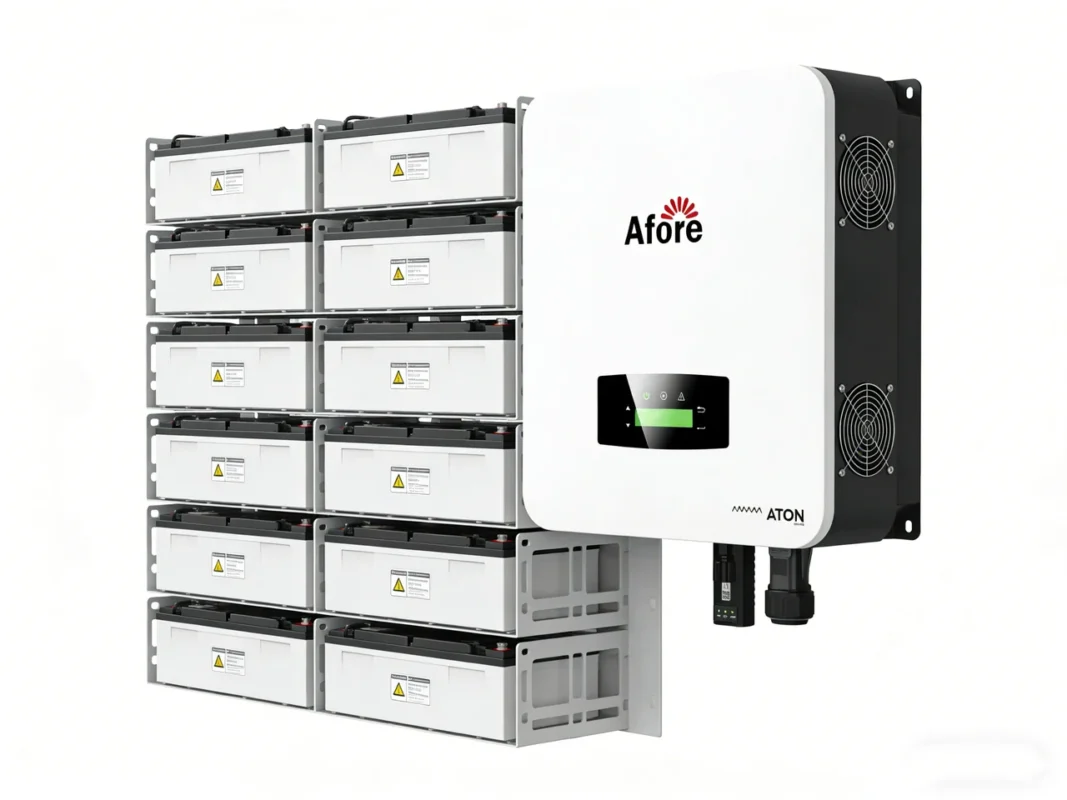

Czym Różni Się Inwerter Hybrydowy HV Od LV?

Porównanie „Inwerter hybrydowy HV vs LV” nie sprowadza się wyłącznie do etykiety napięciowej. W systemach LV najczęściej spotyka się baterie rzędu dziesiątek woltów (typowo 48 V), natomiast w HV mówimy o setkach woltów, a w rozwiązaniach komercyjnych także o jeszcze wyższych poziomach w ramach okna pracy baterii. Wyższe napięcie przy tej samej mocy oznacza niższy prąd DC, a to bezpośrednio ogranicza straty I²R w przewodach i elementach mocy DC i AC, ułatwia skalowanie oraz zmniejsza wymagania dotyczące przekrojów kabli po stronie bateryjnej i AC. Z drugiej strony rosną wymagania dotyczące izolacji, osprzętu rozłączającego, procedur serwisowych i jakości projektu.

Poniższa tabela porządkuje różnice, które najczęściej wpływają na decyzję projektową w C&I:

To odpowiada na częste pytanie „Jakie są zalety baterii HV nad 48V?”: w projektach o większej mocy zalety wynikają głównie z niższych prądów, lepszej skalowalności i łatwiejszego utrzymania sprawności przy pracy ciągłej. Równocześnie „Czy systemy HV są trudniejsze w montażu?” – zwykle tak, bo wymagają bardziej rygorystycznych zasad BHP/SEP, dopracowanej rozdzielnicy DC/AC oraz konsekwentnych procedur serwisowych, ale nie jest to trudność „egzotyczna”, tylko kwestia jakości projektu i wykonania.

Architektura Systemu — DC-Coupled Vs AC-Coupled I Wpływ Na Sprawność

W architekturze hybrydowej kluczowa jest decyzja, czy PV i bateria współpracują po stronie DC czy AC. Wyjaśnimy wpływ tej decyzji na sprawność, elastyczność rozbudowy i integrację z istniejącą instalacją.

DC-Coupled PV + Bateria Po Stronie DC — Kiedy Wybrać

W architekturze DC-coupled energia z paneli PV może trafić do 3-fazowego falownika i akumulatora bez „przechodzenia” przez szynę AC obiektu, co zwykle zmniejsza liczbę konwersji w typowym cyklu ładowania z PV i zwiększa wydajność zaawansowanej instalacji HV, minimalizując straty prądu DC i poprawiając współpracę falownika z magazynem energii. W realnej eksploatacji może to poprawiać Wydajność systemów hybrydowych HV, zwłaszcza gdy magazyn jest codziennie ładowany w dzień i rozładowywany wieczorem. Taka topologia bywa też korzystna, gdy priorytetem jest szybkie i stabilne ograniczanie eksportu do sieci (zero export) na poziomie jednego urządzenia sterującego przepływami.

Ograniczenia DC-coupled pojawiają się, gdy obiekt ma wiele rozproszonych pól PV, różne kierunki i cienie, a także gdy planowana jest rozbudowa etapowa z urządzeniami różnych generacji. W praktyce system DC-coupled często jest silniej związany z konkretną platformą falownik–bateria, a elastyczność doboru magazynu bywa mniejsza niż w układzie AC-coupled. Warto też sprawdzić, jak hybryda zachowuje się w stanach przejściowych: przy niskim nasłonecznieniu, przy ograniczeniach temperaturowych oraz w warunkach, gdy MPPT pracują daleko od optimum.

AC-Coupled Oddzielny Inwerter PV I Magazyn — Elastyczność I Retrofit

AC-coupling bywa najbardziej praktyczny w modernizacjach, gdy istniejąca instalacja PV już działa i ma swój inwerter (albo kilka inwerterów), a inwestor chce dołożyć magazyn energii bez przebudowy strony DC. Wtedy część magazynowa pracuje jako osobny układ bateryjny z przekształtnikiem, a sterowanie przepływami odbywa się na poziomie pomiarów w punkcie wspólnym obiektu i logiki EMS / systemu zarządzania energią. Taki wariant ułatwia rozbudowę w czasie, a także pozwala lepiej dopasować urządzenia do warunków montażowych i serwisowych.

Kosztem jest zwykle dodatkowa konwersja energii w cyklu ładowania/rozładowania, ponieważ energia przechodzi PV → AC → bateria i z powrotem bateria → AC. W praktyce nie oznacza to automatycznie złej ekonomiki, bo o wyniku często decyduje nie sama sprawność, lecz możliwość wdrożenia projektu bez długiego przestoju i bez ryzyka ingerencji w stronę DC istniejącej instalacji.

Sprawność I Round-Trip Efficiency W Realnej Eksploatacji

Pytanie „Czy inwerter hybrydowy wysokiego napięcia jest bardziej sprawny?” ma sens, ale odpowiedź zależy od punktu pracy. Karty katalogowe pokazują zwykle sprawność maksymalną, czasem sprawność europejską (ważoną), natomiast w C&I kluczowe są długie okresy pracy przy częściowym obciążeniu. Jeżeli falownik większość dnia pracuje np. na 20–40% mocy, to różnice w charakterystyce sprawności w tym obszarze mogą być ważniejsze niż rekordowa wartość „max”.

W magazynach energii dochodzi też sprawność cyklu, czyli round-trip efficiency, na którą składają się straty po stronie przekształtnika, straty w baterii (zależne od C-rate i temperatury) oraz straty własne systemu w czuwaniu. Dlatego oceniając Wydajność systemów hybrydowych HV i funkcjonowanie inwertera hybrydowego wysokiego napięcia, warto sprawdzać nie tylko parametry na papierze, ale też: czy urządzenie ma derating temperaturowy, jaki jest pobór własny w trybach gotowości, oraz czy w danych warunkach (temperatura pomieszczenia bateryjnego, wentylacja, zapylenie) utrzyma nominalną moc ładowania i rozładowania.

Kluczowe Parametry Doboru — Moc, MPPT, Bateria HV I Obciążenia

Dobór odpowiednich parametrów falownika i baterii decyduje o opłacalności i niezawodności systemu. W tej sekcji przyglądamy się mocy, MPPT oraz kompatybilności z obciążeniem i magazynem energii.

Dobór Mocy Falownika Do Profilu Obciążenia I Mocy PV

Dobór mocy hybrydy w C&I rzadko powinien wynikać wyłącznie z mocy zainstalowanych modułów. Liczy się profil poboru i cel biznesowy. Jeżeli celem jest autokonsumpcja, moc ładowania baterii musi „nadążyć” za nadwyżką PV w godzinach południowych. Jeżeli celem jest peak shaving, moc rozładowania musi pokryć typowy skok obciążenia albo przynajmniej jego część, która generuje koszty. W praktyce zdarza się, że falownik „ma kW”, ale system nie osiąga efektu, bo ograniczeniem jest dopuszczalny prąd ładowania baterii, okno napięć przy niskim SOC albo ograniczenia termiczne.

W projektach przyłączeniowych dochodzą wymagania dotyczące pracy z mocą bierną i utrzymania parametrów jakości energii. Jeżeli obiekt ma wymagania w zakresie cos φ, kompensacji lub sterowania mocą bierną przez inwerter, to trzeba potwierdzić, że hybryda realizuje te funkcje równocześnie z pracą bateryjną, a nie tylko w trybie „PV-only”.

Wejścia PV — Liczba MPPT, Zakres Napięć I Prądy Stringów

Liczba MPPT i ich optymalna konfiguracja to parametr, który realnie przekłada się na uzysk, stabilność pracy i wydajność systemów hybrydowych HV, a także na efektywne wykorzystanie inwertera hybrydowego wysokiego napięcia na dachach z wieloma ekspozycjami. W obiektach handlowych i przemysłowych często mamy strefy dachu o różnych azymutach, świetliki i przeszkody, więc możliwość rozdzielenia sekcji na niezależne MPPT ogranicza straty niedopasowania, poprawia wydajność systemów hybrydowych HV i ułatwia optymalną konfigurację inwertera hybrydowego w sieci PV. W systemach o większej mocy bywa też istotna odporność na nierównomierne warunki pracy i zachowanie przy krótkotrwałych zacienieniach.

Projektowo kluczowe są trzy rzeczy: zakres napięć MPPT (czy obejmuje realny punkt pracy stringu przez większość roku), maksymalne dopuszczalne napięcie DC (ryzyko przekroczenia Voc w niskich temperaturach) oraz ograniczenia prądowe wejść. Coraz częściej stosuje się moduły o wyższych prądach roboczych, więc falownik, który ma zbyt niski limit prądu na MPPT, może „ścinać” moc w dobrych warunkach. To typowy błąd, bo na etapie oferty wszystko wygląda poprawnie „na kWp”, a dopiero pomiary pokazują brakujące procenty uzysku.

Parametry Baterii HV — Okno Napięć, C-Rate, BMS, Kompatybilność

Wysokonapięciowy magazyn energii nie jest „uniwersalny” w tym samym stopniu, co wiele rozwiązań LV. Dla HV krytyczne jest okno napięć baterii wysokiego napięcia i jego zgodność z tym, co dopuszcza inwerter hybrydowy wysokiego napięcia, który steruje ładowaniem i rozładowaniem. Gdy napięcie baterii spada wraz z SOC, dostępna moc może być ograniczana, jeśli falownik lub BMS narzuca limity prądowe i napięciowe. W praktyce oznacza to, że ta sama pojemność w kWh może dawać różną użyteczną moc w kW w zależności od tego, gdzie system pracuje w oknie SOC i w jakiej temperaturze.

C-rate, czyli relacja mocy do pojemności, decyduje o tym, czy magazyn energii (akumulator) nadaje się do krótkich, intensywnych zrzutów mocy (peak shaving), czy raczej do długiego bilansowania energii. W projektach przemysłowych i komercyjnych często potrzebne są oba tryby, więc warto sprawdzić, czy 3-fazowy falownik GoodWe utrzyma wymaganą moc bez nadmiernego grzania i bez skracania żywotności.

Rola BMS jest w HV kluczowa. To BMS narzuca limity prądowe, steruje kontaktorami, raportuje alarmy i komunikuje się z falownikiem po określonym protokole (często CAN, czasem RS485 lub Ethernet). Wiele platform działa poprawnie tylko z bateriami znajdującymi się na liście kompatybilności producenta falownika. To nie musi być wada, ale jest to warunek, który trzeba świadomie zaakceptować na etapie projektu i gwarancji.

Jaki Magazyn Energii Pasuje Do Inwertera HV?

Dobór magazynu do falownika HV najlepiej traktować jako proces weryfikacyjny, a nie „dopasowanie kWh do kW”. W praktyce warto przejść przez następujące kroki:

1. Najpierw sprawdza się oficjalną listę kompatybilnych magazynów energii wysokiego napięcia dla danego falownika oraz wersje firmware, przy których kompatybilność jest utrzymana.
2. Następnie weryfikuje się okno napięć baterii względem zakresu pracy falownika oraz to, jak system zachowuje się przy minimalnym SOC, bo wtedy najłatwiej o ograniczenia mocy.
3. Potem porównuje się limity prądowe ładowania i rozładowania wynikające z BMS i z falownika, aby uniknąć sytuacji, w której na papierze jest „duża moc”, a w praktyce BMS ją obcina.
4. Na końcu sprawdza się warunki gwarancji i odpowiedzialność stron, zwłaszcza gdy zestawia się urządzenia różnych dostawców, bo spory najczęściej dotyczą komunikacji BMS i parametrów pracy, a nie samej elektroniki mocy.

W projektach C&I dochodzą jeszcze kwestie formalne: certyfikaty, wymagania ppoż. i warunki ubezpieczenia. To ważne również w kontekście pytania „Magazyny energii High Voltage cena” — koszt zakupu urządzeń i falownika HV jest tylko częścią całkowitego kosztu systemu hybrydowego, bo wymagania dotyczące konteneryzacji, wentylacji, detekcji i dokumentacji potrafią istotnie zmienić budżet oraz harmonogram inwestycji.

W Polsce przy weryfikacji wymagań OSD warto korzystać z wytycznych krajowych, publikowanych przez PTPiREE, które pomagają w praktycznej implementacji zabezpieczeń i ograniczeń eksportu energii.

Integracja Z Siecią I Wymagania OSD Polska / UE

Inwerter HV musi spełniać zarówno normy europejskie, jak i wymagania lokalnych operatorów sieci. Omówimy kluczowe aspekty zgodności, ograniczania eksportu i roli EMS w systemach hybrydowych.

W UE inwerter pracujący równolegle z siecią musi spełniać wymagania dotyczące jakości energii, ochron i funkcji regulacyjnych zgodnie z regulacjami europejskimi, np. REG 2016/631, oraz normami z rodziny EN 50549.

Zgodność Z Kodeksami Sieciowymi I Normami EN 50549 / NC RfG

W UE inwerter pracujący równolegle z siecią musi spełniać wymagania dotyczące jakości energii, ochron i funkcji regulacyjnych. W praktyce odnosi się to do kodeksu NC RfG oraz do norm z rodziny EN 50549, a następnie do wymagań lokalnych operatorów systemów dystrybucyjnych w Polsce. Znaczenie ma nie tylko deklaracja zgodności, ale też możliwość ustawienia parametrów ochronnych, charakterystyk P(f) i Q(U) oraz ograniczeń mocy czynnej i biernej zgodnie z warunkami przyłączenia.

W hybrydach dochodzi dodatkowa złożoność: urządzenie musi poprawnie zachowywać się zarówno przy generacji z PV, jak i podczas pracy bateryjnej. Z punktu widzenia OSD nie ma znaczenia, czy energia wypływa z PV czy z magazynu — liczy się wpływ na sieć, dlatego konfiguracja ograniczeń, pomiarów i zabezpieczeń musi obejmować wszystkie tryby pracy.

Ograniczanie Eksportu Zero-Export I Sterowanie Mocą EMS

Ograniczanie eksportu do sieci (zero export) realizuje się zwykle poprzez pomiar w punkcie przyłączenia obiektu i dynamiczną regulację mocy inwertera oraz magazynu. Od strony praktycznej krytyczne są: jakość i lokalizacja pomiaru (licznik energii, przekładniki prądowe), czas reakcji sterowania oraz stabilność algorytmu w warunkach szybko zmieniających się obciążeń. W obiektach z dużą automatyką, sprężarkami, suwnicami czy ładowarkami EV moc potrafi zmieniać się skokowo, więc układ regulacji musi być odporny na oscylacje, które powodowałyby przekroczenia limitu eksportu lub niepotrzebne ograniczenia produkcji PV.

W większych instalacjach kluczowy punkt to rola EMS / systemu zarządzania energią. Jeżeli celem jest jednocześnie autokonsumpcja, peak shaving i dotrzymanie limitów eksportu, to prosta logika „ładuj, gdy jest nadwyżka” często nie wystarcza. EMS pozwala wprowadzić priorytety, harmonogramy taryfowe i reguły bezpieczeństwa, np. minimalny SOC na potrzeby backupu oraz limity mocy wynikające z kontraktu przyłączeniowego.

Jakie Są Wymagania OSD Dla Instalacji Z Magazynem Energii?

Wymagania OSD w Polsce różnią się szczegółami w zależności od operatora i mocy przyłączeniowej, ale powtarzają się pewne obszary: poprawne zabezpieczenia i nastawy ochron, sposób pomiaru energii i mocy w punkcie przyłączenia, możliwość ograniczania mocy oraz zgodność urządzeń z wymaganiami kodeksów sieciowych i norm. Dla magazynów energii istotne jest również to, aby dokumentacja jasno opisywała tryby pracy: kiedy energia może być oddawana do sieci, kiedy jest blokowana i jakie są mechanizmy ograniczania eksportu.

W praktyce najbezpieczniej jest uzgadniać założenia już na etapie koncepcji, a nie dopiero przy odbiorze. Jeśli projekt zakłada zero export, to pomiary, logika sterowania i nastawy powinny być opisane w dokumentacji oraz zweryfikowane w testach funkcjonalnych, bo to ogranicza ryzyko opóźnień i korekt nastaw po uruchomieniu.

Projekt i serwis falowników HV powinien uwzględniać normy dotyczące izolacji, procedur serwisowych i bezpieczeństwa, zgodnie z wytycznymi IEC, aby zminimalizować ryzyka eksploatacyjne.

Bezpieczeństwo I Ryzyka Eksploatacyjne W Systemach HV

Praca na wysokim napięciu wymaga szczególnej uwagi na izolację, procedury serwisowe i zabezpieczenia. W tym rozdziale podpowiadamy, jak minimalizować ryzyka i zapewnić bezpieczeństwo operacyjne.

Ryzyka Wysokiego Napięcia DC — Izolacja, Rozłączanie, Procedury Serwisowe

HV po stronie DC oznacza większą energię łuku i większe konsekwencje błędów serwisowych, dlatego zabezpieczenia, ochrona IP65, monitorowanie, wyłączniki RCD/AFCI i właściwa wentylacja baterii w magazynie energii są kluczowe dla bezpieczeństwa i niezawodności systemu. Dlatego projekt musi uwzględniać właściwe rozłączanie pod obciążeniem (tam gdzie wymagane), blokady i procedury LOTO, a także czytelne strefowanie i oznakowanie. W obiektach przemysłowych to nie jest teoria: serwis często odbywa się „w ruchu zakładu”, w rozdzielniach o ograniczonej dostępności, a czas pracy jest presją. Rygor proceduralny i dokumentowanie pomiarów (m.in. rezystancji izolacji, ciągłości przewodów ochronnych, uziemienia) realnie ograniczają ryzyko wypadku i skracają diagnostykę.

Zabezpieczenia I Kompatybilność Osprzętu SPD, RCD, AFCI

Dobór zabezpieczeń w hybrydach HV dotyczy jednocześnie strony DC i AC, a także koordynacji ochron przepięciowych. Ochronniki SPD muszą być dobrane do poziomów napięć i do sposobu uziemienia, a ich koordynacja (typ, miejsce montażu, połączenia) wpływa na skuteczność ochrony oraz na liczbę fałszywych zadziałań. W projektach C&I fałszywe wyłączenia to często realny koszt, bo oznaczają przerwę w produkcji energii, a czasem również przerwy w procesie technologicznym, jeśli magazyn pracuje w roli stabilizatora.

W obszarze RCD ważna jest topologia inwertera i zalecenia producenta co do typu wyłącznika różnicowoprądowego. Niewłaściwy dobór może powodować niepożądane zadziałania lub, przeciwnie, ograniczać skuteczność ochrony. Coraz częściej pojawia się też temat detekcji łuku (AFCI) i funkcji szybkiego wyłączania po stronie DC, szczególnie tam, gdzie wymagają tego standardy inwestora, ubezpieczyciel lub wewnętrzne procedury BHP.

Bezpieczeństwo Baterii — Termika, Wentylacja, PPOŻ, Lokalizacja

Magazyn energii wysokiego napięcia wymaga stabilnych warunków termicznych. Temperatura wpływa na dostępne moce ładowania/rozładowania, na sprawność i na degradację. Jeżeli bateria pracuje w zbyt wysokiej temperaturze, system zacznie ograniczać moc (derating), a żywotność spadnie. Jeżeli pracuje w zbyt niskiej, rosną ograniczenia ładowania i spada użyteczność w godzinach, kiedy magazyn miał „robić wynik” ekonomiczny.

Z punktu widzenia obiektu krytyczne jest miejsce instalacji: pomieszczenie techniczne, wydzielona strefa, kontener lub dedykowana obudowa z wentylacją i monitoringiem. W praktyce coraz częściej wymagane są uzgodnienia ppoż., analiza ryzyk, czujniki temperatury i dymu, a także integracja alarmów BMS z systemem nadzoru obiektu. Te wymagania nie są „dodatkiem”, bo wpływają na harmonogram, odbiory i ubezpieczenie.

Tryby Pracy I Funkcje Operacyjne — Od Autokonsumpcji Do Zasilania Rezerwowego

Różne strategie pracy magazynu energii decydują o efektywności ekonomicznej i stabilności zasilania. Omówimy autokonsumpcję, peak shaving, arbitraż taryfowy oraz tryby wyspowe i backup EPS/UPS.

Strategie — Autokonsumpcja, Arbitraż Taryfowy, Peak Shaving

Ekonomika magazynu w C&I jest w dużej mierze funkcją strategii sterowania. Dla autokonsumpcji typowa logika polega na ładowaniu baterii nadwyżką PV i rozładowaniu w godzinach zwiększonego poboru. Dla peak shaving ważniejsze są limity mocy i reakcja na szybkie skoki obciążenia. Dla arbitrażu taryfowego liczą się okna czasowe i kontrola SOC tak, aby energia była dostępna wtedy, gdy koszt zakupu jest najwyższy.

Kluczowy punkt to ustawienia EMS / systemu zarządzania energią: priorytety ładowania, minimalny SOC (np. na potrzeby backupu), maksymalne moce ładowania i rozładowania oraz reguły blokujące eksport. Nawet dobrze dobrany falownik hybrydowy HV nie osiągnie celów biznesowych, jeśli logika sterowania będzie sprzeczna z profilem poboru albo będzie ignorować ograniczenia przyłączeniowe.

Praca Wyspowa I Backup EPS / UPS — Czasy Przełączeń, Obciążenia Krytyczne

W zastosowaniach komercyjnych należy rozróżnić wyjście EPS od pełnego UPS. EPS zwykle zapewnia zasilanie awaryjne z pewnym czasem przełączenia i ograniczeniami mocy, natomiast UPS kojarzy się z przełączeniem bliskim bezprzerwowego i z gwarancją parametrów dla obciążeń wrażliwych. W praktyce, jeśli celem jest utrzymanie pracy serwerowni, automatyki lub układów bezpieczeństwa bez zakłóceń, trzeba precyzyjnie sprawdzić czasy przełączeń, dopuszczalne przeciążenia oraz to, jak system zachowuje się przy rozruchach silników i przy obciążeniach nieliniowych.

Projektowo niemal zawsze potrzebny jest rozdział obwodów krytycznych i niekrytycznych. Próba „podtrzymania całego obiektu” jednym wyjściem awaryjnym zwykle kończy się albo przewymiarowaniem, albo rozczarowaniem, gdy system w trybie awaryjnym ogranicza moc i odcina mniej ważne obciążenia.

Czy Inwerter Hybrydowy Wysokiego Napięcia Działa Bez Sieci?

To zależy od tego, czy urządzenie i cały układ mają funkcję wyspową oraz jak wykonano rozdzielnicę. Sam fakt, że falownik jest hybrydowy, nie gwarantuje pracy bez sieci. W praktyce potrzebna jest obsługa trybu wyspowego lub wyjścia EPS, właściwie dobrane zabezpieczenia, układ separacji od sieci (antywyspowy zgodny z wymaganiami) oraz konfiguracja, która jednoznacznie rozdziela obwody, jakie mogą być zasilane w trybie awaryjnym. W projektach C&I trzeba to uzgodnić także z logiką EMS, aby system nie „zużył” całej baterii na potrzeby optymalizacji kosztowej, jeśli ma pełnić rolę rezerwy.

Skalowalność I Rozbudowa — Moc, Pojemność, Równoleglenie

Systemy HV można rozbudowywać etapami, ale wymaga to uwzględnienia ograniczeń platformy, kompatybilności urządzeń, maksymalnego napięcia, prądów DC/AC oraz funkcji MPPT, co pozwala zachować optymalną wydajność systemu hybrydowego i efektywne zarządzanie energią. W tym rozdziale przedstawiamy zasady rozbudowy pojemności baterii i równoleglenia inwerterów.

Rozbudowa Pojemności Baterii HV I Ograniczenia Platformy

Rozbudowa pojemności w HV jest zwykle modułowa, ale ograniczona parametrami platformy: maksymalną liczbą modułów w stringu w instalacji fotowoltaicznej, maksymalną liczbą stringów, dopuszczalnym prądem na torze DC oraz ograniczeniami BMS. Przekroczenie zaleceń nie kończy się jedynie „brakiem efektu”, ale może skutkować ograniczeniem mocy, niestabilnością komunikacji, częstszymi alarmami lub utratą warunków gwarancji.

W planowaniu etapowym warto zostawić miejsce na rozbudowę nie tylko fizycznie, ale też elektrycznie i termicznie. Jeśli dziś magazyn ma pracować z umiarkowaną mocą, a jutro ma wspierać szybkie peak shaving, to trzeba przewidzieć zapas dla wentylacji/chłodzenia, trasy kablowe, możliwość dołożenia aparatury oraz miejsce w rozdzielnicy pod kolejne zabezpieczenia i pomiary.

Równoleglenie Inwerterów — Praca Wielosystemowa I Balansowanie

W obiektach o większej mocy naturalnym kierunkiem jest praca wieloinwerterowa. Równoleglenie wymaga jednak warunków synchronizacji i komunikacji oraz jasnej architektury sterowania, np. układ master/slave albo nadrzędny EMS koordynujący kilka jednostek. Zyskiem jest skalowalność i możliwość budowania redundancji funkcjonalnej (podejście zbliżone do N+1), ale pod warunkiem, że system jest poprawnie zbalansowany i przetestowany w scenariuszach awaryjnych.

Dla hal logistycznych i zakładów z kilkoma polami PV ważne jest również, aby pomiar i ograniczanie eksportu były realizowane spójnie dla całego obiektu. W przeciwnym razie poszczególne jednostki mogą „walczyć” o margines eksportu, generując oscylacje mocy i częste korekty.

Czy Można Dołożyć Drugi Inwerter Lub Kolejną Baterię Później?

Zwykle tak, ale zależy to od architektury (DC-coupled vs AC-coupled), ograniczeń platformy oraz wymagań OSD. W AC-coupled retrofit jest zazwyczaj łatwiejszy, bo rozbudowa odbywa się po stronie AC. W DC-coupled rozbudowa częściej wymaga utrzymania zgodności z platformą i weryfikacji, czy okna napięć, prądy i komunikacja BMS pozostają w dopuszczalnych zakresach.

Ryzyka, które realnie pojawiają się w rozbudowie, to mieszanie generacji urządzeń, różne wersje firmware i protokołów oraz sytuacje, w których nowa część systemu zmienia charakterystykę zabezpieczeń i wymaga ponownej weryfikacji nastaw. W praktyce oznacza to, że „da się”, ale projekt powinien przewidywać rozbudowę od początku, a nie liczyć na to, że integracja „sama się ułoży”.

Ekonomika I Kryteria Wyboru W B2B — TCO, Serwis, Gwarancje

Wybór falownika HV w B2B to decyzja systemowa, obejmująca CAPEX, OPEX, serwis i gwarancje. Wyjaśniamy, jak ocenić całkowity koszt posiadania i kryteria wyboru urządzenia.

CAPEX Vs OPEX — Co Realnie Buduje TCO Falownika Hybrydowego HV

W B2B decyzja nie powinna opierać się na cenie samego urządzenia. TCO tworzą koszty osprzętu HV (rozłączniki, zabezpieczenia, SPD), koszty projektu i uruchomienia, integracja z EMS/SCADA, a także koszty przeglądów i potencjalnych przestojów. Dla obiektu produkcyjnego nawet krótkie ograniczenie mocy lub nieplanowane wyłączenie może być droższe niż różnica w cenie pomiędzy dwoma falownikami.

Wątek „Jaka jest różnica w cenie między systemem LV a HV?” najuczciwiej rozpatrywać systemowo. LV bywa tańsze na wejściu w małych mocach, ale przy wzroście mocy rosną prądy, przekroje i straty, a to podnosi koszty BOS i komplikuje projekt. HV często przesuwa wydatki w stronę lepszej infrastruktury bezpieczeństwa i formalnej zgodności, ale w większych mocach potrafi ograniczyć koszty okablowania i uprościć skalowanie. Dlatego porównanie „cena LV vs HV” ma sens dopiero na poziomie całej instalacji PV z magazynem energii, z uwzględnieniem profilu pracy.

Warunki Gwarancji I Odpowiedzialność Integratora Falownik + Bateria

W praktyce największe różnice w ofertach wynikają z warunków gwarancji i z tego, kto odpowiada za działanie układu jako całości. Warto analizować nie tylko długość gwarancji, ale też jej zakres (części, robocizna, koszty dojazdu), wymagane przeglądy oraz warunki środowiskowe. W magazynach energii często spotyka się limity energii „throughput” lub warunki dotyczące profilu pracy, które mają znaczenie przy agresywnym peak shaving.

Jeśli zestaw jest „mieszany”, kluczowy punkt to odpowiedzialność za komunikację i parametry BMS. W sporach serwisowych najczęściej pojawia się pytanie, czy ograniczenia wynikają z falownika, baterii, czy z integracji. Dobrze przygotowana umowa i protokół uruchomienia powinny jednoznacznie opisywać nastawy, tryby pracy oraz to, kto odpowiada za aktualizacje i utrzymanie zgodności.

Monitoring, SCADA I Cyberbezpieczeństwo Ethernet, Chmura, Role

W obiektach profesjonalnych monitorowanie systemu przez interfejs Wi-Fi nie jest dodatkiem, tylko narzędziem utrzymania wyniku ekonomicznego i ograniczania ryzyk. Istotny jest dostęp do danych przez standardowe interfejsy (np. Modbus, ET), możliwość integracji z SCADA/BMS budynkowym oraz retencja danych i alarmowanie, w tym funkcje wykrywać błędy i anomalie pracy akumulatora. Jeżeli system jest zarządzany przez chmurę, trzeba ocenić ryzyko zależności od usług zewnętrznych oraz politykę aktualizacji firmware.

Cyberbezpieczeństwo wchodzi do projektów C&I coraz częściej, ponieważ inwerter i EMS są elementem infrastruktury OT. Z punktu widzenia inwestora liczą się role i uprawnienia, segmentacja sieci oraz to, czy urządzenia potrafią pracować w trybie ograniczonym, gdy dostęp do zewnętrznej usługi jest niedostępny.

Checklista Doboru I Oceny Oferty Dla Projektanta / Zakupów

Porównanie ofert falowników HV wymaga jednolitego zestawu danych technicznych. W tej sekcji podpowiadamy, co powinno znaleźć się w minimalnym pakiecie informacji dla projektanta i działu zakupów.

Minimalny Zestaw Danych Do Porównania Urządzeń I Ofert

Porównując oferty na inwerter hybrydowy wysokiego napięcia, warto doprowadzić do sytuacji, w której wszyscy oferenci odpowiadają na te same pytania techniczne i operacyjne. Minimalny zestaw powinien obejmować zakres napięć baterii HV i warunki utrzymania mocy w funkcji SOC, maksymalną moc ładowania i rozładowania oraz ograniczenia termiczne. Po stronie PV istotne są MPPT, zakresy napięć i limity prądów wejściowych, a po stronie sieci funkcje ograniczania eksportu, możliwość sterowania mocą i zgodność z wymaganiami przyłączeniowymi. Warto też wymagać jednoznacznej informacji o trybie praca wyspowa (EPS): jaka jest moc, czas przełączenia i jakie obciążenia są dopuszczalne.

Te same „kW” na tabliczce znamionowej mogą oznaczać inną użyteczność, jeśli urządzenie szybko ogranicza moc w temperaturze letniej, ma wysokie zużycie własne albo nie utrzymuje mocy przy niskim SOC. Dlatego dane powinny dotyczyć warunków rzeczywistych, a nie tylko maksymalnych.

Najczęstsze Błędy Projektowe I Wykonawcze W Hybrydach HV

W hybrydach HV powtarzają się błędy, które później wyglądają jak „awaryjność” urządzenia, a w rzeczywistości są błędami projektu. Często spotyka się niedoszacowanie po stronie AC: spadki napięć, przekroje, selektywność zabezpieczeń i jakość uziemienia. Po stronie PV typowe są błędy w oknie napięć stringów, zwłaszcza ryzyko przekroczenia Voc w zimie, oraz niedopasowanie prądowe do wejść MPPT. Kolejna grupa problemów dotyczy koordynacji SPD i prowadzenia przewodów, co objawia się nie tylko uszkodzeniami, ale też losowymi wyłączeniami po burzach.

Dla magazynów energii najczęstszy błąd to lokalizacja w nieodpowiednich warunkach termicznych, co prowadzi do deratingu i rozczarowania efektem peak shaving. Do tego dochodzą nastawy ograniczania eksportu: zbyt wolna reakcja pomiaru, błędne przekładnie CT, niewłaściwy punkt pomiarowy albo nieprzetestowane scenariusze dynamicznych zmian obciążenia.

Dokumentacja, Odbiory I Uruchomienie — Co Przygotować By Uniknąć Opóźnień

W projektach komercyjnych odbiór techniczny i formalny potrafi przesądzić o terminie startu pracy systemu. W praktyce potrzebne są schematy jednokreskowe z jednoznacznym opisem torów pomiarowych i zabezpieczeń, protokoły pomiarów elektrycznych, nastawy ochron oraz dokumentacja trybów pracy, w tym logika zero export i warunki pracy wyspowej. Warto też przygotować instrukcję eksploatacji dla obsługi technicznej obiektu oraz plan serwisowy z procedurami reagowania na alarmy BMS i falownika.

Jeżeli inwestycja wymaga uzgodnień ppoż. lub ma specyficzne wymagania ubezpieczyciela, to te elementy trzeba włączyć do harmonogramu od początku. Dla integratora równie ważne jest szkolenie użytkownika: bez tego alarmy będą ignorowane, a to skraca żywotność i zwiększa ryzyko przestojów.

Często Zadawane Pytania
