Inwerter Beztransformatorowy Co To Jest – Fotowoltaiczny Falownik

Fraza inwerter beztransformatorowy co to jest pojawia się najczęściej na etapie doboru falownika do instalacji PV, gdy projektant lub inwestor porównuje sprawność, bezpieczeństwo i wymagania przyłączeniowe. W systemach komercyjnych i przemysłowych wybór technologii falownika wpływa na uzyski energii, dobór zabezpieczeń (np. RCD), kompatybilność z modułami oraz spełnienie norm i wymagań OSD. W praktyce ma to przełożenie na CAPEX/OPEX, organizację serwisu i ryzyka eksploatacyjne, zwłaszcza gdy instalacja pracuje w trudnym środowisku przemysłowym lub na farmie PV. Poniżej wyjaśniamy definicję i zasadę działania falownika beztransformatorowego, porównujemy go z rozwiązaniami transformatorowymi, omawiamy prądy upływu i EMC, a także kryteria doboru oraz kwestie formalne w realiach UE i Polski.

Definicja i zasada działania falownika beztransformatorowego

Inwerter Beztransformatorowy Co To Jest? To Falownik Fotowoltaiczny Bez Transformatora Sieciowego, Który Zamienia Prąd Stały Z Paneli Słonecznych Na AC W Systemie Fotowoltaicznym, Zachowując Wysoką Sprawność, Bezpieczeństwo I Możliwość Magazynowania Energii.

Co oznacza „beztransformatorowy” w kontekście PV

Falownik beztransformatorowy (TL, od transformerless) to jeden z rodzajów falowników w systemie fotowoltaicznym, którego budowa falownika nie obejmuje transformatora sieciowego 50 Hz ani separacji między stroną DC paneli słonecznych a stroną AC. Kluczowa konsekwencja jest techniczna, nie marketingowa: w większości rozwiązań TL nie występuje izolacja galwaniczna między DC i AC.

Brak izolacji galwanicznej zmienia sposób, w jaki projektuje się bezpieczeństwo inwerterów TL, dobiera się zabezpieczenia różnicowoprądowe oraz jak analizuje się ryzyko związane z prądami upływu w falownikach fotowoltaicznych. Nie oznacza to jednak „mniejszego bezpieczeństwa” z definicji. W realiach UE falowniki beztransformatorowe stały się standardem w nowych instalacjach PV (w praktyce dominują w większości segmentów rynku), ponieważ producenci kompensują brak transformatora separacyjnego rozbudowanymi układami pomiarowymi i funkcjami ochronnymi, a projektanci mają ugruntowane metody doboru komponentów po stronie DC i AC.

Jak falownik zamienia DC na AC bez transformatora

Z punktu widzenia architektury energoelektronicznej falownik przekształca prąd stały (DC) z łańcuchów modułów na prąd przemienny (AC) zsynchronizowany z siecią. W falowniku TL realizuje się to przez stopień przekształcania i sterowania tranzystorami mocy (IGBT/MOSFET) oraz odpowiednią filtrację.

W uproszczeniu blokowym, typowy falownik sieciowy (on-grid) ma układ śledzenia punktu mocy maksymalnej (MPPT), stopień DC/DC (nie zawsze jest wymagany, ale bywa stosowany do poszerzenia okna pracy lub optymalizacji) oraz stopień DC/AC, czyli mostek falownika z modulacją PWM. To właśnie wysoka częstotliwość przełączania i filtr wyjściowy pozwalają uzyskać sinusoidalny przebieg prądu w sieci i spełnić wymagania jakości energii.

Ważny praktycznie detal polega na tym, że nowoczesne topologie przełączania (spotyka się m.in. rozwiązania z dodatkowymi elementami rozłączającymi po stronie DC lub struktury wielopoziomowe, takie jak NPC) są projektowane tak, aby ograniczać składowe wspólne i prądy upływu, a jednocześnie utrzymać wysoką sprawność w szerokim zakresie obciążeń. Dla EPC i integratora systemowego ma to bezpośrednie znaczenie: łatwiej utrzymać selektywność zabezpieczeń, ograniczyć „fałszywe” zadziałania RCD i spełnić wymagania kompatybilności elektromagnetycznej (EMC) w obiektach przemysłowych.

Najważniejsze cechy użytkowe

Eliminacja transformatora w torze mocy zwykle daje trzy efekty użytkowe, które w projektach B2B są mierzalne.

Po pierwsze, sprawność rośnie, bo odpadają straty na transformatorze (straty w rdzeniu i uzwojeniach) oraz część strat wynikających z pracy w nieoptymalnym punkcie przy częściowym obciążeniu. W praktyce falowniki beztransformatorowe osiągają sprawności maksymalne powyżej 98% (często zbliżone do 99%), podczas gdy konstrukcje transformatorowe częściej pozostają w okolicach 95–97%. Dla portfela instalacji C&I nawet różnica rzędu 1–2 punktów procentowych może być widoczna w uzyskach rocznych, zwłaszcza gdy instalacja przez dużą część czasu pracuje w zakresie częściowych obciążeń.

Po drugie, falowniki TL są lżejsze i bardziej kompaktowe niż transformatorowe, co ułatwia montaż i zmniejsza obciążenia konstrukcji, a dodatkowo są tańsze w produkcji i zakupie.

Po trzecie, w wielu przypadkach spada złożoność serwisowa związana z elementami ciężkimi i mechanicznie „pasywnymi” (transformator), ale rośnie znaczenie jakości projektu termicznego i środowiskowego (chłodzenie, zapylenie, temperatury). W praktyce OPEX zależy bardziej od warunków pracy i standardu utrzymania niż od samego faktu „TL vs transformatorowy”.

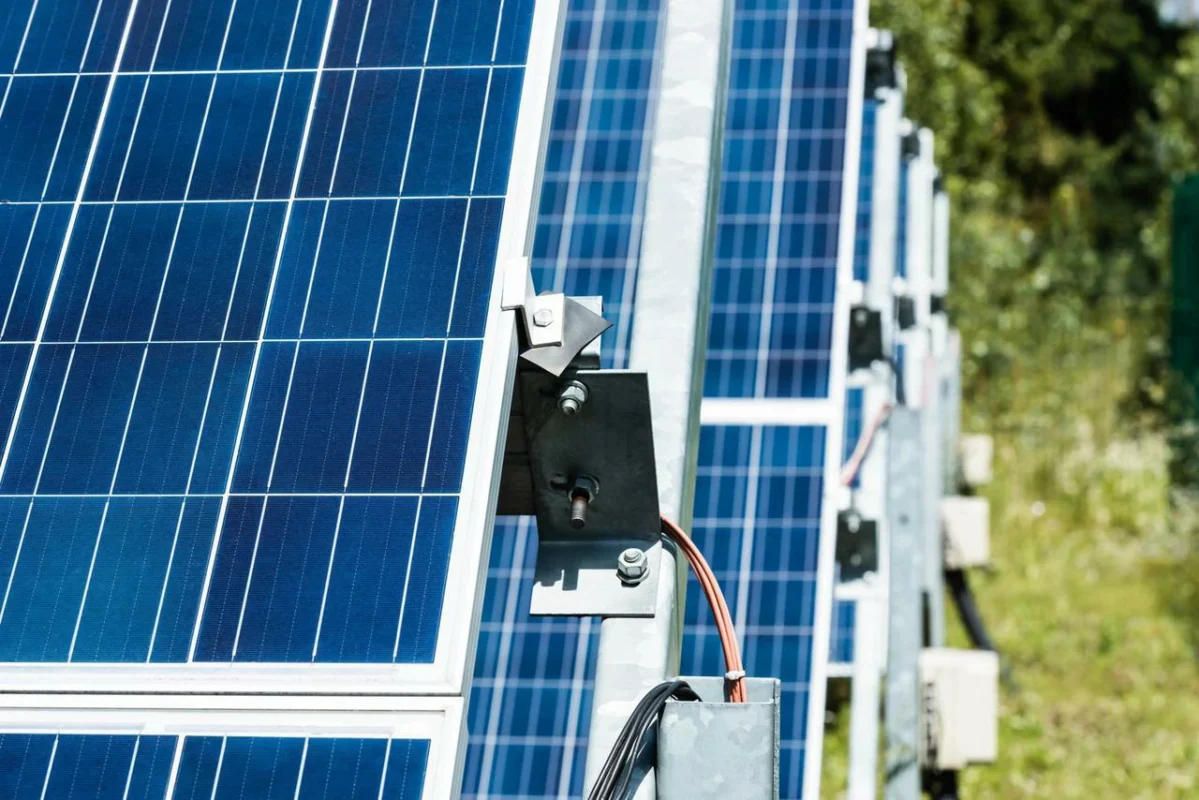

Inwerter beztransformatorowy co to jest – porównanie z falownikiem transformatorowym

Dowiedz Się, Inwerter Beztransformatorowy Co To Jest I Jak Wypada W Porównaniu Ze Standardowym Falownikiem Transformatorowym Pod Kątem Sprawności I Bezpieczeństwa.

Sprawność i straty energii w skali roku (uzyski)

Różnica w sprawności pomiędzy falownikami szeregowo łączonymi transformatorowymi a beztransformatorowymi wynika z tego, gdzie powstają straty po stronie DC i AC. W konstrukcji transformatorowej istotną część strat stanowi transformator: straty jałowe (magnetyzujące) oraz straty obciążeniowe. W falowniku TL główne straty to przewodzenie i przełączanie w elementach półprzewodnikowych, straty w dławikach/filtrach oraz straty pomocnicze (zasilanie sterowania, wentylatory).

W ujęciu biznesowym w C&I i na farmach PV liczy się nie tylko „sprawność maksymalna z katalogu”, ale też jakość i niezawodność wynikająca z Produkcja falowników słonecznych, która decyduje o efektywnej pracy i minimalizacji strat energii.Instalacja rzadko pracuje stale na 100% mocy znamionowej; dużo czasu spędza w okolicach częściowych obciążeń, szczególnie przy zmiennym zachmurzeniu, w sezonach przejściowych i w godzinach porannych/popołudniowych. To dlatego w analizach uzysku i w kalkulacji IRR ważna jest także tzw. sprawność europejska (profilowa), a nie wyłącznie rekord w jednym punkcie pomiarowym.

Dla projektów z gwarancją produkcji lub rozliczanych w modelach PPA różnice w stratach konwersji przekładają się na energię sprzedaną albo skonsumowaną na miejscu. W praktyce ten „pozornie mały” procent ma znaczenie, gdy mnoży się go przez setki MWh rocznie.

Poniższa tabela pokazuje typowe, rynkowe różnice na poziomie ogólnym (parametry zależą od mocy i klasy urządzeń, więc traktuj je jako punkt odniesienia do rozmowy z producentem i do weryfikacji w kartach katalogowych).

Izolacja galwaniczna i konsekwencje dla bezpieczeństwa

Czym różni się inwerter transformatorowy od beztransformatorowego w aspekcie bezpieczeństwa? Najprostsza odpowiedź brzmi: transformator daje separację galwaniczną, a TL zwykle jej nie ma, więc ochrona opiera się na pomiarach, zabezpieczeniach i właściwym uziemieniu/połączeniach wyrównawczych.

Izolacja galwaniczna potrafi być zaletą w obiektach o nietypowej konfiguracji uziemień, w szczególnych wymaganiach branżowych lub przy określonych technologiach modułów, które historycznie bywały kojarzone z potrzebą specyficznego uziemienia (np. niektóre rozwiązania cienkowarstwowe lub konfiguracje „grounded PV arrays”). W praktyce większość współczesnych instalacji komercyjnych i farm PV w Europie jest jednak budowana na falownikach beztransformatorowych, ponieważ spełnienie wymogów ochrony przeciwporażeniowej jest osiągane przez spójny projekt całego systemu: od strony DC (izolacja, okablowanie, SPD DC) po stronę AC (ochrona różnicowa, nadprądowa, SPD AC, koordynacja z rozdzielnicą i stacją transformatorową).

Istotne jest też to, że bezpieczeństwo nie zależy wyłącznie od typu inwertera. W projektach B2B krytyczne bywają błędy wykonawcze: nieciągłość połączeń wyrównawczych, niewłaściwe trasy kabli DC i AC, źle dobrane SPD DC/AC albo błędna selektywność zabezpieczeń. W falownikach TL te błędy szybciej „wychodzą” w postaci alarmów izolacji, wyzwaleń RCD lub problemów EMC, więc proces odbioru i uruchomienia ma realny wpływ na dostępność instalacji.

Gabaryty, chłodzenie, niezawodność w pracy ciągłej

Brak transformatora to mniejsza masa i większa swoboda montażowa, ale też inny profil cieplny. W falowniku beztransformatorowym większość strat zamienia się w ciepło w elementach półprzewodnikowych i w elementach magnetycznych filtra. Dlatego kluczowe stają się: efektywne chłodzenie (wymuszone lub pasywne), czystość kanałów powietrznych, odporność na zapylenie i jakość projektu radiatorów.

W realnych warunkach C&I pojawia się temat deratingu: ograniczania mocy przy wysokiej temperaturze otoczenia lub przy ograniczonym przepływie powietrza. Falownik zamontowany w nasłonecznionej wnęce, w przegrzewającej się rozdzielni albo w strefie o wysokim zapyleniu może wchodzić w derating częściej niż wynikałoby to z „średniej temperatury” podanej dla lokalizacji. Niezawodność w pracy ciągłej zależy więc nie tylko od technologii TL, ale od warunków środowiskowych, stopnia ochrony IP, jakości sieci (wahania napięcia, asymetria, harmoniczne) i od tego, czy instalacja jest utrzymywana prewencyjnie.

Koszty CAPEX/OPEX i dostępność serwisu

W kosztach inwestycyjnych falowniki TL często wypadają korzystniej, bo są tańsze w produkcji i montażu, a do tego nie generują kosztów logistycznych związanych z ciężkimi urządzeniami. W przypadku wielu dachów C&I realną oszczędnością bywa skrócenie czasu instalacji i prostsza organizacja podnoszenia urządzeń.

W OPEX pojawiają się dwie dominujące pozycje: koszty przestojów (utracone uzyski) oraz koszty działań serwisowych. W portfelach wieloobiektowych liczy się standaryzacja modeli falowników, jednolite procedury uruchomieniowe i szybka diagnostyka zdalna, bo to skraca MTTR. Z drugiej strony urządzenia chłodzone wymuszenie mogą wymagać wymiany wentylatorów lub okresowego czyszczenia filtrów/kratek, co powinno być ujęte w planie O&M i warunkach gwarancji.

Topologie i architektury: string, centralny, hybrydowy

Sprawdź Inwerter Beztransformatorowy Co To Jest W Kontekście Architektury Stringowej I Centralnej Dla Dachów C&I I Farm PV.

Falownik stringowy beztransformatorowy w instalacjach dachowych C&I

Falownik stringowy, zarówno transformatorowy, jak i beztransformatorowy, w instalacjach dachowych i farm fotowoltaicznych współpracuje bezpośrednio z panelami fotowoltaicznymi, optymalizując uzysk energii.

W segmencie dachowym C&I najczęściej spotyka się falowniki stringowe TL. Ich przewaga wynika z elastyczności: wiele torów MPPT pozwala lepiej dopasować się do różnic w ekspozycji, spadkach napięć na długich trasach, a także do zjawisk mismatch i okresowych zacienień od świetlików, instalacji HVAC czy attyk.

Z perspektywy ryzyka operacyjnego stringowa architektura ułatwia segmentację. Awaria jednego urządzenia lub jednej sekcji nie wyłącza całej instalacji, co jest istotne dla zakładów, które raportują KPI produkcyjne albo działają w modelach autokonsumpcji z EMS. W obiektach przemysłowych dochodzą ograniczenia ppoż. oraz wymagania dotyczące tras kablowych. Właściwe prowadzenie przewodów DC i AC, unikanie dużych pętli, trzymanie się zaleceń producenta co do długości i ekranowania przewodów komunikacyjnych ma szczególne znaczenie w falownikach beztransformatorowych ze względu na wrażliwość na prądy upływu i EMC.

Inwerter centralny na farmach PV – kiedy ma sens

Na farmach PV, gdzie pole modułów jest jednorodne, a priorytetem są koszty per kW i prostota infrastruktury, wciąż stosuje się architekturę centralną (często również beztransformatorową). Ma ona sens tam, gdzie układ DC jest powtarzalny, warunki pracy są stabilne, a serwis można zorganizować w sposób planowy, z dostępem do części i sprzętu diagnostycznego.

W projektach farmowych krytyczne są wymagania stacji SN, koordynacja zabezpieczeń, kompatybilność z automatyką pola oraz zgodność z kodeksami sieci. W praktyce falownik jest jednym z elementów większego układu: rozdzielnic, transformatorów blokowych, układów pomiarowych i telemechaniki. Dlatego decyzja „string vs centralny” nie jest wyłącznie kwestią ceny urządzenia, ale również kosztu kabli DC, rozproszenia punktów serwisowych, strategii utrzymania oraz wymagań OSD co do funkcji regulacyjnych.

Optymalizatory mocy i MLPE a falownik beztransformatorowy

Rozwiązania MLPE (np. optymalizatory mocy lub elektronika na poziomie modułu) bywają rozważane w obiektach z trudnym zacienieniem, z rozbudowanym monitoringiem lub tam, gdzie inwestor oczekuje diagnostyki na poziomie modułu. W takim układzie falownik beztransformatorowy nadal pełni rolę kluczowego przekształtnika DC/AC, natomiast MLPE wpływa na charakterystykę pracy strony DC.

Od strony projektowej nie wystarczy założenie, że „będzie działać”. Trzeba potwierdzić zgodność elektryczną: okna napięć, maksymalne prądy, zachowanie MPPT, wymagania komunikacyjne i scenariusze awaryjne. W praktyce integrator powinien opierać się na dokumentacji technicznej obu komponentów, bo niewłaściwe połączenie może prowadzić do niestabilnej pracy MPPT, wzrostu prądów upływu lub do wyzwalania zabezpieczeń.

Bezpieczeństwo i ryzyka eksploatacyjne

Inwerter Beztransformatorowy Co To Jest Bezpieczny Jeśli Projekt I Montaż Uwzględniają Prądy Upływu, RCD, EMC I Poprawne Uziemienie.

Czy inwerter beztransformatorowy jest bezpieczny?

Tak, falownik beztransformatorowy jest bezpieczny, o ile projekt i montaż spełniają normy oraz wymagania ochrony przeciwporażeniowej, a uruchomienie obejmuje pomiary i testy funkcjonalne. Kluczowy punkt to spójność całego układu: od strony DC (izolacja przewodów, jakość złącz, SPD, trasy kablowe) po stronę AC (zabezpieczenia nadprądowe, różnicowe, SPD, uziemienie, połączenia wyrównawcze) oraz konfiguracja samego falownika zgodnie z warunkami przyłączenia.

W praktyce falownik TL opiera bezpieczeństwo na ciągłym monitorowaniu parametrów izolacji, prądów różnicowych/resztkowych, na funkcjach antywyspowych i na ograniczaniu niepożądanych składowych prądu. Jeśli instalacja jest wykonana poprawnie, brak transformatora separacyjnego nie jest przeszkodą w spełnieniu wymagań BHP i norm.

Prądy upływu (leakage) – skąd się biorą i co powodują

Prąd upływu w instalacji PV w układzie beztransformatorowym wynika z pojemności pasożytniczych między elementami generatora PV a ziemią, a niektóre układy wymagają uziemienia jednego z biegunów dla poprawnego działania zabezpieczeń. Moduły, rama, konstrukcja wsporcza i ich relacja do uziemionych elementów budynku lub gruntu tworzą pojemności, przez które w warunkach zmiennego napięcia i szybkiego przełączania tranzystorów mogą płynąć prądy upływu. Dodatkowym źródłem są filtry EMC w falowniku oraz charakterystyka przełączania w topologii mocy.

Skutki są bardzo praktyczne. Zbyt duże prądy upływu mogą powodować wyzwalanie zabezpieczeń różnicowoprądowych, generować zakłócenia wpływające na automatykę lub sieci komunikacyjne, a także komplikować diagnostykę alarmów izolacji. W obiektach przemysłowych dochodzi jeszcze aspekt „jakości sieci” po stronie AC: wysoki poziom zakłóceń i niestabilne napięcie potrafią pogarszać sytuację, bo falownik pracuje bardziej agresywnie regulacyjnie, a filtracja i pomiary są bardziej obciążone.

Ryzyko związane z prądem upływu DC nie polega zwykle na tym, że „pojawia się DC na obudowie”, tylko na tym, że w układzie bez izolacji galwanicznej prądy składowe i resztkowe muszą być prawidłowo wykryte i odłączone, a instalacja musi mieć zaprojektowaną ochronę adekwatną do topologii falownika oraz do układu sieciowego TN/TT w obiekcie.

Czy potrzebny jest RCD typu B przy falowniku beztransformatorowym?

Nie ma jednej odpowiedzi, bo to zależy od konstrukcji falownika i projektu instalacji. W praktyce decyzja wynika z trzech elementów: wymagań producenta falownika, obecności (lub braku) wbudowanego monitorowania prądów różnicowych/resztkowych (RCMU/RCMB) oraz przyjętej koordynacji zabezpieczeń w rozdzielnicy.

W wielu instalacjach z falownikiem beztransformatorowym spotyka się wymagania dla RCD typu B albo rozwiązania równoważne (np. dedykowane urządzenia monitorujące prąd różnicowy o odpowiedniej charakterystyce), ponieważ w układach energoelektronicznych mogą pojawić się składowe DC lub prądy o nietypowych przebiegach, których standardowy RCD typu A może nie wykryć prawidłowo albo może działać niepożądanie. Z drugiej strony część falowników ma funkcje, które ograniczają i nadzorują prądy upływu na tyle, że producent dopuszcza inne rozwiązanie. Dlatego krytyczne jest oparcie się na dokumentacji technicznej i na projekcie ochrony przeciwporażeniowej całego obiektu, a nie na „regule z internetu”.

EMC i jakość energii: harmoniczne, flicker, kompatybilność z siecią

Falownik beztransformatorowy jest źródłem zakłóceń przewodzonych i promieniowanych, jak każde urządzenie energoelektroniczne z szybkim przełączaniem. W obiektach C&I oznacza to konieczność myślenia o kompatybilności EMC systemowo: prowadzenie tras kablowych, separacja od wrażliwych obwodów automatyki, poprawne uziemienie ekranów, unikanie dużych pętli oraz weryfikacja wymagań dla okablowania komunikacyjnego (Modbus, Ethernet, wejścia/wyjścia binarne).

Równolegle dochodzi temat jakości energii oddawanej do sieci: harmoniczne (THD), flicker, zachowanie przy wahaniach napięcia i reakcje na zdarzenia sieciowe. Dla integratora ważne są deklaracje zgodności urządzenia oraz testy przy uruchomieniu, szczególnie gdy zakład ma wrażliwe odbiory (napędy, linie technologiczne, BMS) lub gdy przyłącze jest „miękkie” i podatne na zmiany napięcia. W większych instalacjach brak weryfikacji parametrów sieci na starcie często skutkuje późniejszymi przestojami „niewyjaśnionymi”, które w rzeczywistości są powtarzalnymi zdarzeniami OV/UV lub OF/UF.

Kryteria doboru do projektu PV

Poznaj Inwerter Beztransformatorowy Co To Jest I Jak Dobierać Okno MPPT, Napięcie DC I Zabezpieczenia SPD W Instalacjach Fotowoltaicznych.

Okno MPPT, napięcie DC i przewymiarowanie DC/AC

Dobór falownika beztransformatorowego zaczyna się od strony DC: liczby modułów w stringu, zakresu temperatur i wynikającego z tego rozrzutu napięć, a także od okna MPPT. W praktyce projektowej kluczowe są dwa warunki jednocześnie: napięcie przy najniższej temperaturze (Voc rośnie na mrozie) nie może przekroczyć maksymalnego napięcia DC falownika, a napięcie w warunkach wysokiej temperatury i niskiego napromienienia powinno nadal mieścić się w zakresie pracy MPPT, aby falownik nie „gubił” punktu pracy.

W projektach C&I i farmowych standardem jest także świadome przewymiarowanie DC względem AC (DC/AC ratio). Zwiększa to uzyski w godzinach o mniejszym nasłonecznieniu i poprawia wykorzystanie falownika w typowym profilu pracy, ale jednocześnie powoduje zjawisko clippingu w szczytach. Ekonomicznie bywa to opłacalne, o ile przewymiarowanie jest policzone na podstawie danych meteo, profilu temperatur i ograniczeń przyłączeniowych, a nie przyjęte „z przyzwyczajenia”. Warto też pamiętać, że w zakładach z autokonsumpcją strategia doboru może uwzględniać profil zużycia i sterowanie mocą przez EMS.

Ochrona przepięciowa i koordynacja SPD po stronie DC/AC

W układach TL ochrona przepięciowa jest jednym z kluczowych elementów ograniczających ryzyka awarii po burzach i zdarzeniach łączeniowych. Dobór SPD DC/AC powinien wynikać z analizy ryzyka i stref ochrony odgromowej (LPZ), długości tras kablowych oraz ekspozycji obiektu.

Na dachu hali z instalacją odgromową priorytety mogą być inne niż na farmie w otwartym terenie. Na dachach często problemem są długie trasy do rozdzielnicy, liczne przejścia przez przegrody i ryzyko indukowania przepięć w pętlach. Na farmach dochodzi duża liczba powtarzalnych sekcji, rozproszone punkty uziemienia, a także organizacja serwisu po zdarzeniu (wymiana wkładów SPD, kontrola izolacji, przegląd złącz). Koordynacja SPD po stronie DC i AC z zabezpieczeniami nadprądowymi jest niezbędna, aby po zadziałaniu ochrony instalacja nie pozostawała w stanie „częściowej awarii”, trudnej do wykrycia bez monitoringu.

Warunki środowiskowe: temperatura, zapylenie, wilgotność, mgła solna

W praktyce wykonawczej awaria falownika rzadko wynika z samej topologii TL, a częściej z niedopasowania do środowiska. Wysoka temperatura i słaba wentylacja prowadzą do deratingu, a długotrwałe przegrzewanie przyspiesza starzenie kondensatorów i elementów mocy. Zapylenie w obiektach rolnych i przemysłowych może blokować wymianę ciepła i powodować lokalne przegrzania. Wilgotność i agresywne środowiska (np. mgła solna w strefach nadmorskich) zwiększają ryzyko korozji i problemów z połączeniami.

Dla inwestora i facility managera oznacza to, że wybór miejsca montażu i warunków chłodzenia jest decyzją techniczną, a nie „kwestią wygody”. Falownik zamknięty w małej szafie bez wymiany powietrza może pracować poprawnie podczas odbioru, ale generować przestoje w najważniejszych miesiącach produkcji.

Monitoring, SCADA i wymagania integracyjne

W instalacjach B2B monitoring jest narzędziem operacyjnym, nie dodatkiem. Dane o alarmach izolacji, prądach stringów, trendach temperatur, zdarzeniach sieciowych i zadziałaniach zabezpieczeń skracają czas diagnozy i pozwalają planować przeglądy. W portfelach instalacji liczy się spójność danych i możliwość integracji z systemami nadrzędnymi SCADA/EMS poprzez standardowe protokoły, takie jak Modbus oraz modele danych spotykane w praktyce rynkowej (np. SunSpec).

Jeżeli projekt jest finansowany lub rozliczany w modelu wymagającym raportowania (PPA, covenanty, gwarancje), jakość danych i dostęp do rejestrów zdarzeń stają się elementem zarządzania ryzykiem. W praktyce problemy z integracją lub brak dostępu do szczegółowych parametrów potrafią utrudnić rozstrzyganie, czy spadek produkcji wynika z warunków pogodowych, z ograniczeń sieci, z clippingu, czy z narastającego problemu po stronie DC.

Wymagania formalne i normy w UE/PL

Inwerter Beztransformatorowy Co To Jest Zgodny Z Normami IEC/EN i przepisami operatorów systemu dystrybucyjnego, co umożliwia legalne przyłączenie do sieci. Zgodność z wymogami prawnymi UE została określona m.in. w Rozporządzeniu (UE) 2016/631 , a standardy bezpieczeństwa i kompatybilności elektromagnetycznej określają normy międzynarodowe publikowane przez International Electrotechnical Commission (IEC), np. IEC 62109 i IEC 60364-7-712 (IEC Webstore ).

Zgodność z normami bezpieczeństwa i sieci

falowniky fotowoltaiczne niezależnie od tego, czy są beztransformatorowe, muszą spełniać wymagania dotyczące bezpieczeństwa inwerterów TL, kompatybilności elektromagnetycznej oraz współpracy z siecią. W praktyce weryfikuje się to przez deklaracje zgodności, raporty z badań oraz dokumentację techniczną producenta, a w projektach profesjonalnych także przez uzgodnienia w ramach projektu wykonawczego.

Istotne obszary normatywne obejmują m.in. bezpieczeństwo przekształtników do systemów PV (seria IEC/EN 62109), wymagania instalacyjne dla PV (seria IEC 60364-7-712, IEC 62548), a także normy związane z próbami antywyspowymi i zachowaniem przy zakłóceniach sieci. Dla EPC ważne jest, aby formalna zgodność urządzenia nie była traktowana jako „papier”, tylko jako punkt wyjścia do prawidłowego doboru zabezpieczeń i ustawień.

Jakie wymagania OSD mogą dotyczyć falownika beztransformatorowego?

Wymagania OSD dotyczą w praktyce nie samego faktu, że falownik jest TL, tylko tego, czy instalacja spełnia warunki przyłączenia i odpowiednie funkcje sieciowe. Typowo weryfikowane są certyfikaty zgodności z odpowiednimi kodeksami sieci, możliwość ustawienia i utrzymania parametrów ochron (OV/UV, OF/UF), funkcje regulacji mocy biernej i cosφ, krzywe charakterystyk Q(U) lub P(f), a także zdolność do ograniczania mocy czynnej na polecenie (lokalne lub zdalne) w instalacjach większej mocy.

W praktyce projektowej dla większych instalacji standardem są uzgodnienia nastaw, testy przy uruchomieniu oraz raportowanie wyników, zwłaszcza gdy instalacja współpracuje z układem SN i automatyką zabezpieczeniową. Jeżeli sieć w danym punkcie jest wrażliwa na wzrost napięcia, falownik może częściej zgłaszać zdarzenia ograniczania mocy lub odłączenia przy zbyt wysokim napięciu, co powinno być przewidziane w analizie przyłączeniowej i w doborze strategii regulacji.

Ochrona przeciwporażeniowa i uziemienie w układach bez izolacji galwanicznej

W układach bez izolacji galwanicznej temat uziemienia i połączeń wyrównawczych jest szczególnie wrażliwy. Chodzi nie tylko o bezpieczeństwo dotykowe, ale też o stabilność pracy pomiarów izolacji i o ograniczanie prądów upływu. Sposób uziemienia musi być spójny z układem sieciowym obiektu (TN/TT), z konstrukcją wsporczą, z rozdzielnicami oraz z wymaganiami ochrony odgromowej.

W praktyce wykonawczej błędy w uziemieniu potrafią powodować trudne do zdiagnozowania problemy: powtarzalne alarmy izolacji, sporadyczne wyzwalanie RCD, niejednoznaczne wyniki pomiarów rezystancji izolacji czy zakłócenia komunikacji. Dlatego w instalacjach C&I warto traktować uziemienie jako element systemu, a nie „przewód do szyny”.

W tym kontekście często pojawia się pytanie: czy inwerter TL wymaga uziemienia bieguna dodatniego paneli (uziemienia jednego z biegunów)? Zwykle nie. Większość nowoczesnych falowników beztransformatorowych pracuje z generatorami PV w układzie „nieuziemionym biegunowo” (floating), a celowe uziemienie dodatniego lub ujemnego bieguna DC może być wręcz niezgodne z wymaganiami konkretnego urządzenia i może prowadzić do błędów izolacji. Są jednak przypadki graniczne (np. specyficzne technologie modułów lub rozwiązania historycznie wymagające uziemienia bieguna), które trzeba rozpatrywać wyłącznie na podstawie dokumentacji modułów i falownika oraz projektu ochrony. W projektach profesjonalnych nie zakłada się „uziemienia bieguna” jako domyślnego środka bezpieczeństwa dla TL.

Montaż, uruchomienie i testy odbiorowe – praktyka wykonawcza

Inwerter Beztransformatorowy Co To Jest Łatwy Do Montażu I Testów, O ile Pomiary Izolacji I Selektywność Zabezpieczeń Są Zachowane.

Pomiary izolacji i diagnostyka po stronie DC

Po stronie DC kluczowe jest potwierdzenie, że odpowiedni falownik (np. falownik jednofazowy) współpracuje z panelami słonecznymi, złącza są prawidłowo zaciśnięte, a trasy kablowe nie uszkodziły izolacji. Pomiary rezystancji izolacji wykonuje się po to, aby uniknąć sytuacji, w której falownik po załączeniu zgłasza błąd izolacji, a zespół serwisowy musi szukać usterki „pod napięciem roboczym”, często w warunkach ograniczonego dostępu.

W projektach komercyjnych protokoły pomiarowe są też elementem odbioru i mogą być kluczowe przy roszczeniach gwarancyjnych, szczególnie gdy awaria w przyszłości dotyczy złącz DC, przepustów lub uszkodzeń mechanicznych kabli.

Konfiguracja zabezpieczeń i selektywność (AC/DC)

Koordynacja zabezpieczeń po stronie AC i DC decyduje o tym, czy instalacja będzie „odporna na drobne zdarzenia”, czy będzie generować przestoje. Po stronie AC dochodzą wyłączniki nadprądowe, zabezpieczenia różnicowe, rozłączniki serwisowe i SPD; po stronie DC — zabezpieczenia zwarciowe (jeśli wymagane), rozłączniki, SPD DC oraz poprawne prowadzenie i oznaczenie obwodów.

W obiektach produkcyjnych selektywność ma wymiar operacyjny: jedna usterka nie powinna wyłączać wielu sekcji PV ani wpływać na pracę rozdzielni zakładowej. Dlatego ustawienia falownika, dobór RCD (w tym rozstrzygnięcie typu B lub rozwiązania równoważnego) i dobór SPD muszą być uzgodnione jako całość, a nie „w różnych miejscach projektu”.

Testy funkcjonalne: reakcja na zaniki sieci, ograniczanie mocy, cosφ

Odbiór instalacji to nie tylko sprawdzenie, czy falownik produkuje energię. W większych projektach testuje się zachowanie przy zanikach sieci, reakcje na przekroczenia parametrów napięciowo-częstotliwościowych oraz funkcje regulacyjne wymagane przez OSD. Jeżeli instalacja ma sterowanie mocą (np. ograniczanie eksportu, praca na autokonsumpcję, współpraca z EMS), testy muszą objąć także komunikację i priorytety sterowania.

W praktyce wykonawczej najczytelniejsze są krótkie testy w sekwencji, które można odtworzyć i udokumentować:

1. weryfikacja poprawności nastaw sieciowych oraz trybu pracy (on-grid / ograniczanie mocy),
2. test odłączenia i ponownego załączenia po zaniku napięcia sieci,
3. test ograniczania mocy czynnej i/lub regulacji cosφ zgodnie z wymaganiami przyłączeniowymi,
4. kontrola alarmów izolacji i rejestrów zdarzeń po stronie DC/AC,
5. pomiar kontrolny parametrów jakości energii w warunkach pracy.

Eksploatacja i O&M: awarie, diagnostyka, opłacalność

Poznaj Inwerter Beztransformatorowy Co To Jest I Jak Minimalizować Ryzyka Awarii, Utrzymując Optymalną Produkcję Energii Fotowoltaicznej.

Typowe tryby awarii i sygnały ostrzegawcze

W instalacjach PV komercyjnych powtarzają się podobne klasy problemów, niezależnie od marki urządzeń. W nowoczesnych systemach coraz częściej wykorzystuje się Inwerter magazynujący energię i Falownik Hybrydowy, co zwiększa elastyczność pracy systemu i poprawia autokonsumpcję energii. Po stronie DC często są to błędy izolacji wynikające z degradacji złącz, uszkodzeń kabli w przepustach lub zawilgocenia puszek. Po stronie termicznej częsty jest derating spowodowany zabrudzeniem kanałów chłodzenia lub złym miejscem montażu. Po burzach typowym źródłem problemów są uszkodzone SPD, które nie zawsze od razu wyłączają instalację, ale powodują pogorszenie parametrów ochrony i narastanie losowych błędów.

Od strony sieciowej częsty problem w zakładach i na końcówkach linii to zbyt wysokie napięcie (OV) w godzinach szczytowej produkcji PV, co skutkuje ograniczaniem mocy lub odłączeniami. Dla facility managera sygnałem ostrzegawczym nie są tylko „twarde” awarie, ale też trendy: rosnąca liczba zdarzeń sieciowych w logach, coraz częstsze wejścia w derating, stopniowy spadek napięć MPPT dla podobnych warunków pogodowych, czy powtarzalne alarmy dotyczące prądów upływu.

Utrzymanie prewencyjne i warunki gwarancji producenta

Prewencja w O&M zwykle koncentruje się na kilku obszarach: czystość układów chłodzenia, okresowa kontrola połączeń w rozdzielnicach (moment dokręcania, ślady przegrzania), przegląd SPD, aktualizacje firmware oraz analiza logów zdarzeń. W projektach finansowanych procedury O&M i udokumentowane przeglądy bywają wymaganiem formalnym, a nie tylko dobrą praktyką.

W falownikach TL, ze względu na wrażliwość na warunki środowiskowe i na znaczenie poprawnych pomiarów izolacji, dobre utrzymanie potrafi realnie zmniejszyć liczbę przestojów „trudnych” — takich, które wracają i zabierają czas serwisowi, mimo że nie widać jednej spektakularnej awarii.

Dlaczego falowniki beztransformatorowe mają wyższą sprawność?

Mechanizm jest prosty: falownik transformatorowy ma dodatkowy element mocy, który generuje straty niezależnie od tego, jak nowoczesne są tranzystory w mostku. Eliminacja transformatora usuwa straty jałowe i obciążeniowe transformatora, a współczesne topologie TL oraz sterowanie pozwalają ograniczać straty przełączania, szczególnie w pracy częściowej.

Konsekwencje biznesowe są bezpośrednie. Wyższa wydajność falowników beztransformatorowych oznacza więcej energii do rozliczenia w sprzedaży lub większą autokonsumpcję. Dla instalacji raportowanych do PPA lub do finansowania projektowego poprawia to wskaźniki produkcyjne i zmniejsza „niewidoczną” część strat, która w długim horyzoncie ma wpływ na LCOE.

Kiedy rozważyć transformator mimo wszystko (przypadki graniczne)

Są sytuacje, w których falownik transformatorowy lub transformator separacyjny w torze może ułatwić spełnienie specyficznych wymagań. Dotyczy to przede wszystkim obiektów o nietypowych systemach uziemień, szczególnych wymagań branżowych, instalacji modernizowanych, gdzie istnieją ograniczenia w rozdzielniach, oraz wybranych konfiguracji modułów, które mogą wymagać określonego podejścia do uziemienia lub do ochrony przed prądami upływu.

W praktyce nie jest to decyzja „z zasady”. To raczej wynik analizy ryzyka, weryfikacji wymagań normatywnych, warunków przyłączenia oraz jednoznacznych zaleceń producentów modułów i falownika. Jeśli projektant nie ma twardych przesłanek, najczęściej lepszą drogą jest dopracowanie ochrony i koordynacji zabezpieczeń w układzie TL niż dodawanie transformatora jako „uniwersalnego lekarstwa”.

Często zadawane pytania
