Instalacja hybrydowa – jak działa i kiedy się opłaca

Wstęp

Instalacja hybrydowa coraz częściej pojawia się w rozmowach o kosztach energii, ograniczeniach przyłączeniowych i odporności obiektów na zakłócenia zasilania. W praktyce chodzi najczęściej o system PV połączony z magazynem energii i sterowany przez falownik hybrydowy albo zestaw współpracujących urządzeń. Taki układ może zwiększać autokonsumpcję energii, ograniczać pobór z sieci, redukować eksport nadwyżek i częściowo zabezpieczać wybrane procesy na wypadek awarii sieci.

Dla odbiorcy komercyjnego kluczowe jest jednak to, że sama obecność baterii nie gwarantuje dobrego wyniku technicznego ani ekonomicznego. O efekcie decydują architektura systemu, profil zużycia energii, logika sterowania, moc przyłączeniowa, wymagania operatora i realna wartość energii dostępnej o właściwej porze. Właśnie dlatego instalacja hybrydowa powinna być rozpatrywana jako element zarządzania energią w obiekcie, a nie jako proste rozszerzenie klasycznej fotowoltaiki.

Czym jest instalacja hybrydowa i jak działa?

Definicja systemu hybrydowego w fotowoltaice

Czym jest instalacja hybrydowa? W kontekście rynku PV w Polsce i UE najczęściej oznacza ona układ łączący panele fotowoltaiczne, magazyn energii i połączenie z siecią elektroenergetyczną. Całość pracuje pod nadzorem urządzenia sterującego, którym zwykle jest falownik hybrydowy lub układ falowników z nadrzędnym systemem EMS. Taki system hybrydowy PV działa zazwyczaj w modelu on-grid, ale może mieć również funkcję backupu dla wybranych odbiorów.

Warto odróżnić to rozwiązanie od klasycznej instalacji on-grid bez baterii oraz od systemu off-grid. Standardowa instalacja fotowoltaiczna on-grid produkuje energię na bieżące potrzeby, a nadwyżka energii trafia do sieci. Z kolei instalacja off-grid lub system wyspowy pracuje bez połączenia z siecią i wymaga własnego magazynu energii oraz innej logiki projektowej. Instalacja hybrydowa stoi pomiędzy tymi modelami: korzysta z sieci, ale może czasowo ograniczać pobieranie energii z sieci dzięki energii zgromadzonej w akumulatorach.

W obiektach komercyjnych celem nie jest zwykle pełna niezależność energetyczna. Znacznie częściej chodzi o zwiększenie autokonsumpcji, stabilizację kosztów energii, ograniczenie oddawania nadwyżki do sieci oraz utrzymanie zasilania najważniejszych odbiorów podczas awarii sieci energetycznej.

Jak współpracują moduły PV, falownik hybrydowy i magazyn energii?

Zasada działania jest stosunkowo prosta, choć sam układ może być technicznie złożony. Gdy panele fotowoltaiczne produkują prąd, energia trafia w pierwszej kolejności do bieżących odbiorów w budynku. Jeśli produkcja energii elektrycznej przewyższa chwilowe zapotrzebowanie na prąd, nadwyżka energii może zostać skierowana do ładowania baterii. Dopiero po napełnieniu magazynu energii lub zgodnie z przyjętą strategią sterowania część energii może zostać oddana do sieci.

Wieczorem lub w godzinach zwiększonego poboru system może odwrócić ten przepływ. Wtedy magazyn energii oddaje prąd do instalacji obiektu, ograniczając zakup energii z sieci. W praktyce oznacza to przesunięcie wyprodukowanej energii z południa na późniejsze godziny. To właśnie ten mechanizm odpowiada za zwiększenie autokonsumpcji energii.

Falownik hybrydowy jest centrum sterowania takim układem. Odpowiada za konwersję energii, ładowanie i rozładowanie baterii, współpracę z licznikiem, kontrolę eksportu oraz komunikację z BMS i EMS. W bardziej zaawansowanych obiektach może reagować na taryfy, limity eksportu, sygnały z automatyki budynkowej lub priorytety odbiorów krytycznych.

Dobrym przykładem jest obiekt biurowo-magazynowy. W ciągu dnia fotowoltaika hybrydowa zasila wentylację, chłodzenie i pracę zaplecza magazynowego. W szczycie południowym część energii trafia do baterii. Po godzinie 16, gdy produkcja PV spada, ale obiekt nadal pracuje, system wykorzystuje energię zgromadzoną wcześniej w akumulatorach. Dzięki temu ogranicza pobór prądu z sieci wtedy, gdy energia jest najbardziej potrzebna.

Czym różni się instalacja hybrydowa od klasycznej instalacji PV?

Klasyczna instalacja PV zmniejsza rachunki głównie przez bezpośrednie zużycie energii na miejscu oraz przez rozliczanie nadwyżek oddanych do sieci. Instalacja hybrydowa idzie krok dalej, ponieważ pozwala buforować energię i aktywnie kształtować profil poboru. W praktyce oznacza to większą kontrolę nad tym, kiedy energia jest zużywana, a kiedy eksportowana.

Różnica ma też wymiar ekonomiczny. W systemie bez magazynu inwestor jest bardziej uzależniony od warunków rozliczeń energii oddawanej do sieci. W systemie hybrydowym część tej energii można zatrzymać i wykorzystać później na własne potrzeby. To bywa istotne tam, gdzie wartość energii zużytej lokalnie jest wyraźnie wyższa niż wartość energii sprzedanej.

Z drugiej strony rozwiązania hybrydowe są bardziej złożone. Wymagają staranniejszego doboru urządzeń, większego CAPEX, odpowiedniego miejsca montażu, właściwych zabezpieczeń oraz dopracowanej integracji z istniejącą infrastrukturą elektryczną i automatyką budynku.

Czy instalacja hybrydowa działa podczas awarii sieci?

To zależy od projektu. Nie każda instalacja hybrydowa automatycznie zapewnia zasilanie awaryjne. Aby system działał w przypadku awarii sieci, musi mieć funkcję backup lub EPS oraz wydzielone obwody krytyczne, które będą zasilane po zaniku napięcia w sieci. Potrzebna jest także odpowiednia logika przełączenia i zgodność z wymaganiami bezpieczeństwa.

Tryb backup wymaga automatycznego odłączenia instalacji od sieci publicznej oraz zastosowania dedykowanego wyjścia backup lub układu przełączeniowego. W praktyce konieczne jest także planowanie obciążeń selektywnych i ograniczeń mocy w trybie wyspowym.

W praktyce oznacza to, że sam magazyn energii nie wystarczy. Jeśli projekt nie przewiduje trybu pracy wyspowej dla wybranych odbiorów, to podczas awarii sieci energetycznej system może zostać odłączony razem z resztą instalacji. Wynika to z wymogów ochrony sieciowej i zasad antywyspowych obowiązujących dla instalacji współpracujących z siecią.

Podczas awarii nie cała produkcja PV musi być dostępna. Zależy to od możliwości pracy wyspowej falownika, poziomu SOC baterii, bilansu obciążeń oraz warunków nasłonecznienia.

W zastosowaniach profesjonalnych zwykle podtrzymuje się tylko część obiektu. Mogą to być serwerownie pomocnicze, systemy bezpieczeństwa, automatyka budynkowa, urządzenia telekomunikacyjne, wybrane obwody chłodnicze albo układy konieczne do bezpiecznego zatrzymania procesu. Kluczowy punkt to właściwe wydzielenie odbiorów, bo od tego zależy wymagana moc i pojemność magazynu.

W trybie awaryjnym system zwykle nie zasila całego zakładu. Dostępna moc może być niższa niż standardowe zapotrzebowanie obiektu lub moc wynikająca z normalnych warunków pracy sieci.

W praktyce wyróżnia się trzy podejścia: backup całego obiektu, backup wybranych obwodów krytycznych oraz short interruption ride-through, czyli krótkie podtrzymanie zasilania bez pełnej pracy wyspowej.

Kiedy instalacja hybrydowa ma uzasadnienie techniczne i biznesowe?

Profile zużycia energii sprzyjające wdrożeniu

Instalacja hybrydowa znajduje uzasadnienie w czterech głównych przypadkach użycia. Pierwszym jest zwiększenie autokonsumpcji energii w obiekcie. Drugim jest ograniczanie eksportu energii do sieci oraz redukcja curtailment wynikającego z ograniczeń przyłączeniowych. Trzecim jest peak shaving, czyli redukcja mocy szczytowej i optymalizacja opłat mocowych. Czwartym jest zapewnienie backupu i zwiększenie odporności energetycznej obiektu.

W centrach logistycznych, obiektach handlowych, hotelach, chłodniach czy lekkiej produkcji często występują powtarzalne odchylenia między generacją PV a rzeczywistym zapotrzebowaniem. Dlatego analiza danych 15-minutowych albo godzinowych jest ważniejsza niż samo roczne zużycie energii. To właśnie z takich danych wynika, jaka pojemność magazynu ma sens i ile cykli rzeczywiście wykona bateria.

Znaczenie autokonsumpcji i ograniczania eksportu do sieci

W modelu net-billing i przy rosnących ograniczeniach sieciowych zwiększenie autokonsumpcji staje się dla wielu firm ważniejsze niż maksymalizacja samej produkcji PV. Magazyn energii dla firmy może poprawić ekonomikę inwestycji wtedy, gdy energia zużyta lokalnie daje większą wartość niż nadwyżka oddana do sieci.

W praktyce stosuje się trzy modele sterowania: statyczne ograniczenie eksportu dla prostych wymagań OSD, dynamiczne ograniczenie eksportu dostosowane do zmiennego profilu zużycia oraz tryb zero-export, w którym instalacja nie wprowadza energii do sieci.

Ma to znaczenie również przy ograniczeniach przyłączeniowych. Statyczny limit stosuje się w prostych instalacjach z wymaganiami operatora. Dynamiczny limit sprawdza się przy zmiennym zużyciu energii w ciągu dnia. Tryb zero-export jest wykorzystywany w obiektach, gdzie wprowadzanie energii do sieci jest całkowicie zabronione. Jeśli operator wymaga redukcji eksportu albo lokalna sieć ma ograniczoną zdolność przyjęcia energii z odnawialnych źródeł energii (OZE), system hybrydowy może przejąć część nadwyżki do magazynu zamiast oddawać ją do sieci. W praktyce poprawia to wykorzystanie własnej instalacji fotowoltaicznej i zmniejsza ryzyko strat wynikających z ograniczeń eksportu.

Jakie firmy najczęściej wybierają system PV z magazynem energii?

Najczęściej są to podmioty, dla których liczy się nie tylko cena energii, ale także jej dostępność w konkretnym momencie. Dotyczy to obiektów z wysokim kosztem przestojów, zakładów z krytycznymi procesami, hoteli, gospodarstw rolnych z chłodniami, budynków użyteczności publicznej czy centrów danych o ograniczonym zakresie backupu.

Decyzja nie zależy wyłącznie od wielkości instalacji PV. Dużo ważniejsze jest to, ile kosztuje brak zasilania, jak wygląda profil poboru oraz czy energia zgromadzona w magazynie rozwiązuje konkretny problem operacyjny. Właśnie dlatego dwa obiekty o podobnym zużyciu rocznym mogą mieć zupełnie inną opłacalność rozwiązań hybrydowych.

Po określeniu głównego źródła wartości dla inwestycji kolejnym krokiem jest dobór architektury systemu oraz komponentów sterowania, które pozwolą osiągnąć zakładane cele techniczne i ekonomiczne.

Kiedy instalacja hybrydowa nie daje oczekiwanego efektu?

Nie każda fotowoltaika hybrydowa będzie uzasadniona ekonomicznie. Jeśli obiekt już teraz ma bardzo wysoką autokonsumpcję w standardowym systemie on-grid, a zużycie pokrywa się z produkcją dzienną, dodatkowy magazyn może pracować zbyt rzadko. Podobny problem pojawia się tam, gdzie koszt energii jest relatywnie niski albo nie ma realnej potrzeby zasilania awaryjnego.

Częstym błędem jest przewymiarowanie magazynu. Inwestor zakłada dużą liczbę cykli pracy, której rzeczywisty profil obciążenia nie potwierdza. W efekcie część pojemności pozostaje niewykorzystana, a okres zwrotu wydłuża się bardziej, niż wynikało z uproszczonego modelu.

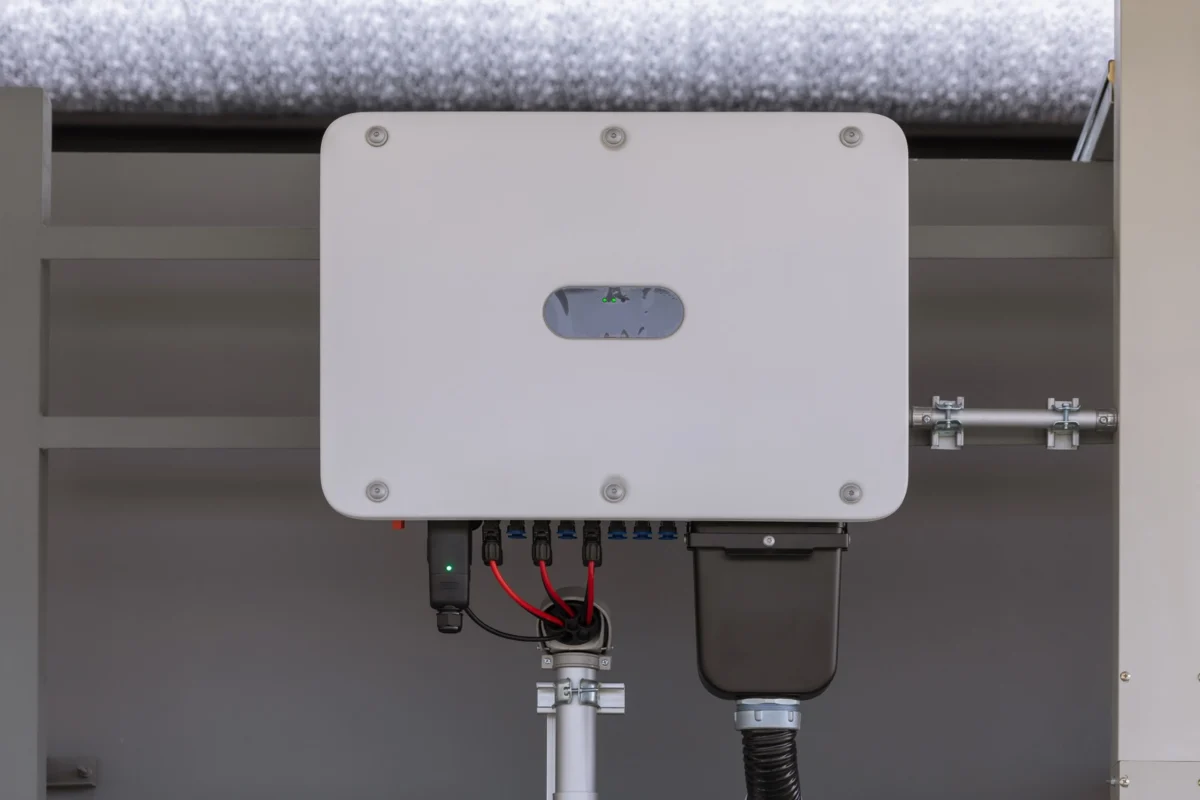

Falownik hybrydowy jako centrum sterowania systemem

Jakie funkcje powinien mieć falownik hybrydowy?

W środowisku B2B falownik hybrydowy powinien obsługiwać pracę on-grid, zarządzanie ładowaniem i rozładowaniem baterii, współpracę z licznikiem energii, ograniczanie eksportu oraz monitoring parametrów pracy. Jeśli system ma pełnić funkcję zasilania awaryjnego, istotna jest również możliwość pracy backupowej lub wyspowej dla wydzielonych obwodów.

Równie ważne są interfejsy komunikacyjne. W praktyce projektowej znaczenie mają zgodność z BMS baterii, integracja z EMS, możliwość wymiany danych z automatyką budynkową oraz aktualizacje oprogramowania. W obiekcie komercyjnym bez sprawnej komunikacji trudno utrzymać zakładane parametry pracy systemu.

AC-coupled czy DC-coupled – którą architekturę wybrać?

W nowych projektach często rozważa się architekturę DC-coupled, gdzie panele fotowoltaiczne i magazyn energii współpracują po stronie DC z jednym urządzeniem lub wspólną logiką sterowania. Taki układ może ograniczać liczbę konwersji energii i poprawiać sprawność całego systemu.

DC-coupled jest często wybierane w nowych projektach, szczególnie gdy priorytetem jest zwiększenie autokonsumpcji energii. AC-coupled sprawdza się natomiast przy modernizacji istniejących instalacji PV, gdzie istotna jest łatwiejsza integracja z już działającą infrastrukturą.

Przy projektach modernizacyjnych warto jednak uwzględnić ograniczenia retrofitu. Znaczenie mogą mieć dostępna pojemność rozdzielni, koordynacja zabezpieczeń, kompatybilność komunikacji, miejsce montażu, trasy kablowe oraz współpraca z istniejącymi falownikami PV. W praktyce wpływa to nie tylko na koszt inwestycji, ale także na odpowiedzialność serwisową i sposób eksploatacji całego systemu.

Wybór zależy więc nie od jednego „lepszego” rozwiązania, ale od infrastruktury obiektu, wymagań backupu, dostępnej mocy i strategii rozwoju instalacji. Przy wyborze architektury warto również uwzględnić strategię zasilania awaryjnego, zakres planowanej modernizacji oraz wymagania związane ze sterowaniem i ograniczaniem eksportu energii.

Dobór mocy falownika do instalacji PV i baterii

Moc falownika musi odpowiadać zarówno mocy generatora PV, jak i możliwościom ładowania oraz rozładowania magazynu. Zbyt mała moc ograniczy wykorzystanie baterii i zdolność pokrycia szczytowych poborów. Zbyt duża zwiększy koszt bez proporcjonalnej korzyści.

W praktyce projektowej znaczenie ma charakter odbiorów. Jeśli obiekt ma duże chwilowe zapotrzebowanie, na przykład podczas porannego rozruchu urządzeń, ważna będzie nie tylko pojemność magazynu, lecz także moc oddawana przez falownik i baterię. To jeden z powodów, dla których proste przeliczniki kWh na kWp rzadko wystarczają.

Jakie błędy projektowe dotyczą najczęściej falowników hybrydowych?

Najczęściej problemem jest dobór bez analizy profilu obciążenia oraz bez określenia, które odbiory mają być zasilane podczas awarii. Zdarza się też niedopasowanie komunikacyjne między falownikiem a baterią, brak planu rozbudowy albo pominięcie wymagań operatora dotyczących sterowania eksportem.

W projektach komercyjnych takie błędy mogą prowadzić do problemów komunikacyjnych między urządzeniami, nieprawidłowego działania logiki sterowania, ograniczeń funkcji backupu oraz niezgodności z założonym sposobem pracy systemu.

Magazyn energii w instalacji hybrydowej: dobór, parametry, ryzyka

Jak dobrać pojemność magazynu energii?

Pojemność baterii nie powinna wynikać wyłącznie z mocy instalacji fotowoltaicznej. Kluczowe jest to, ile nadwyżki pojawia się w ciągu dnia, ile energii potrzeba po zachodzie słońca, jakie są cele systemu i ile cykli rocznie bateria wykona w praktyce. Dla jednego obiektu priorytetem będzie maksymalizacja autokonsumpcji, dla innego peak shaving, a dla jeszcze innego krótki backup.

W rzeczywistości dobór powinien opierać się na danych pomiarowych i scenariuszach pracy. Zbyt duży magazyn oznacza zwykle długi okres zwrotu. Zbyt mały może nie rozwiązać problemu eksportu, mocy szczytowej albo zasilania krytycznych obwodów.

Najważniejsze parametry baterii: pojemność użytkowa, moc, DoD, cykle

W analizie technicznej trzeba odróżnić pojemność nominalną od pojemności użytkowej. To druga z nich mówi, ile energii realnie można wykorzystać. Istotna jest także moc ładowania i rozładowania, ponieważ to ona decyduje, czy system poradzi sobie z chwilowym zapotrzebowaniem.

Znaczenie ma również DoD, czyli dopuszczalna głębokość rozładowania, sprawność round-trip oraz deklarowana liczba cykli. Dla inwestora profesjonalnego ważne jest nie tylko to, ile energii bateria mieści na początku, ale jak szybko będzie się starzeć i jakie parametry zachowa w okresie gwarancyjnym.

Jak długo działa magazyn energii w praktyce?

Żywotność zależy od chemii ogniw, temperatury pracy, liczby cykli i jakości systemu BMS. W praktyce nie wystarczy patrzeć na samą liczbę lat w karcie katalogowej. Trzeba sprawdzić, przy jakich warunkach ta wartość została określona i jaki poziom pojemności producent gwarantuje po określonym czasie.

Gwarancja magazynu energii może być definiowana przez kilka niezależnych parametrów, takich jak liczba lat eksploatacji, całkowity throughput energii, liczba cykli ładowania i rozładowania, poziom retained capacity oraz warunki pracy określone przez producenta.

W obiektach przemysłowych duże znaczenie mają warunki środowiskowe. Jeśli magazyn pracuje w zbyt wysokiej temperaturze albo w nieodpowiednio przygotowanym pomieszczeniu technicznym, jego degradacja może przyspieszyć. To bezpośrednio wpływa na model finansowy inwestycji.

Bezpieczeństwo, lokalizacja i wymagania środowiskowe

Magazyn energii wymaga odpowiedniej lokalizacji, wentylacji, dostępu serwisowego i zgodności z wymaganiami producenta oraz przepisami przeciwpożarowymi. W większych obiektach trzeba uwzględnić także oczekiwania rzeczoznawcy ppoż., ubezpieczyciela i zarządcy obiektu. Istotne znaczenie mają również warunki termiczne, kontrola dostępu oraz przygotowanie procedur awaryjnych. W praktyce koordynację z ubezpieczycielem i rzeczoznawcą ppoż. warto rozpocząć już na wczesnym etapie projektu.

Lokalizacja nie jest wyłącznie kwestią wolnej przestrzeni. Musi uwzględniać logistykę serwisu, podział stref pożarowych, długość tras kablowych i warunki termiczne. Dlatego kwestie lokalizacji, tras kablowych, stref pożarowych oraz dostępu serwisowego warto uwzględnić już na etapie projektowym i uzgodnień z odpowiednimi stronami.

Decyzje dotyczące lokalizacji podjęte zbyt późno mogą wymusić przeprojektowanie tras kablowych, stref pożarowych lub dostępu serwisowego. W efekcie wpływa to zarówno na koszt inwestycji, jak i harmonogram realizacji.

Opłacalność instalacji hybrydowej i główne czynniki kosztowe

Z czego wynika koszt systemu hybrydowego?

Na koszt składają się moduły PV, falownik hybrydowy, magazyn energii, zabezpieczenia, układ pomiarowy, system sterowania, projekt, uruchomienie i często również przebudowa rozdzielni. W projektach komercyjnych znaczącą pozycją są także integracja z istniejącą infrastrukturą oraz formalności po stronie przyłączenia.

Ile kosztuje instalacja hybrydowa? Nie ma jednej uniwersalnej odpowiedzi, ponieważ cena zależy od mocy, pojemności magazynu, architektury systemu, zakresu backupu i złożoności integracji. W praktyce dla firm bardziej użyteczne od pytania o cenę „za kWh” jest pytanie o koszt osiągnięcia konkretnej funkcji: zwiększenia autokonsumpcji, ograniczenia eksportu, redukcji mocy szczytowej lub zapewnienia zasilania awaryjnego.

Jak liczyć opłacalność: autokonsumpcja, peak shaving, backup

Ekonomika systemu hybrydowego nie powinna opierać się wyłącznie na różnicy między ceną zakupu a ceną sprzedaży energii. W wielu obiektach wartość tworzy także redukcja mocy szczytowej, ograniczenie opłat związanych z profilem poboru, poprawa przewidywalności kosztów energii i zmniejszenie ryzyka przestojów.

To szczególnie ważne w zakładach produkcyjnych i obiektach logistycznych. Nawet krótka awaria zasilania może powodować straty większe niż roczna korzyść z części energii zużytej z baterii. Dlatego analiza ROI powinna uwzględniać nie tylko oszczędności energetyczne, lecz także wartość niezawodności zasilania.

W praktyce opłacalność systemu hybrydowego zależy od konkretnego przypadku użycia:

Autokonsumpcja – kluczowym parametrem jest ilość energii przesuniętej w czasie (shifted kWh). Krytyczne znaczenie ma strategia sterowania EMS oraz profil zużycia energii. Najczęstszym błędem jest zawyżanie poziomu autokonsumpcji bez analizy danych pomiarowych.

Peak shaving – istotna jest moc rozładowania magazynu i jej zgodność z rzeczywistymi szczytami poboru. Kluczową rolę odgrywa zdolność systemu do redukcji krótkotrwałych pików mocy. Częstym błędem jest skupienie się wyłącznie na pojemności baterii zamiast na jej mocy.

Backup – analizuje się profil odbiorów krytycznych oraz wymagany czas autonomii. Kluczowe znaczenie ma architektura zasilania awaryjnego i właściwe wydzielenie obwodów. Błędem jest zakładanie zasilania całego obiektu bez określenia priorytetów odbiorów.

Ograniczenie eksportu – znaczenie mają ilość nadwyżek energii oraz dokładność sterowania przepływem mocy. Kluczowe są licznik energii, EMS i współpraca z falownikiem. Najczęstszym problemem jest niedokładna konfiguracja systemu sterowania eksportem.

Po jakim czasie zwraca się instalacja hybrydowa?

Okres zwrotu zależy od cen energii, warunków rozliczeń, taryf energii elektrycznej, liczby cykli baterii, wartości backupu, kosztu kapitału i strategii pracy systemu. W jednym obiekcie zwrot będzie napędzany głównie przez autokonsumpcję, w innym przez peak shaving, a w jeszcze innym przez ograniczenie skutków przerw w dostawie prądu.

Dlatego pojedynczy wskaźnik payback bywa niewystarczający. W środowisku B2B lepiej analizować także NPV, IRR oraz scenariusze zmian cen energii i taryf. To pozwala ocenić, czy inwestycja jest odporna na zmiany regulacyjne i rynkowe.

Jakie założenia najczęściej zniekształcają analizę ROI?

Najczęściej problemem są zbyt optymistyczne prognozy autokonsumpcji, pomijanie degradacji magazynu, nieuwzględnianie ograniczeń mocy ładowania i rozładowania oraz brak kosztów serwisu.

Analiza ROI powinna uwzględniać również stopniowy spadek pojemności użytkowej magazynu energii, ewentualne założenia dotyczące jego wymiany oraz możliwe zmniejszanie korzyści ekonomicznych w kolejnych latach wraz ze spadkiem throughput. Błędy pojawiają się również wtedy, gdy inwestor korzysta z modelu przygotowanego dla innego obiektu, bez analizy własnych danych pomiarowych. Dwie baterie o tej samej nominalnej pojemności kWh mogą mieć istotnie różną wartość ekonomiczną, jeśli jedna posiada gwarancję ograniczoną przez throughput, a druga przez retained capacity określoną dla konkretnych warunków pracy.

W efekcie system wygląda dobrze w arkuszu kalkulacyjnym, ale po uruchomieniu nie osiąga zakładanych parametrów. To jeden z głównych powodów, dla których instalacja hybrydowa powinna być poprzedzona audytem energetycznym i symulacją pracy dla konkretnego profilu zużycia.

Regulacje, przyłączenie i wymagania formalne

Jakie przepisy i normy mają znaczenie dla systemu hybrydowego?

Instalacja hybrydowa jest legalna, ale musi spełniać wymagania dotyczące instalacji PV, magazynów energii, ochrony przeciwpożarowej i przyłączenia do sieci. Istotne znaczenie mają również przepisy regulujące rynek energii elektrycznej w UE. Znaczenie mają aktualne wymagania operatora systemu dystrybucyjnego, zgodność urządzeń z odpowiednimi normami, dokumentacja techniczna oraz poprawnie zaprojektowane zabezpieczenia.

W praktyce dla inwestora ważne jest, że system z magazynem energii nie funkcjonuje poza regulacjami. Przeciwnie, bywa bardziej wymagający formalnie niż klasyczna instalacja on-grid, zwłaszcza jeśli obejmuje funkcję backupu, sterowanie eksportem albo większą moc.

Zgodność systemu można uporządkować w czterech warstwach. Pierwsza to zgodność urządzeń (device compliance), druga obejmuje wymagania operatora i zasady przyłączenia (grid code), trzecia dotyczy wymagań przeciwpożarowych i budowlanych, a czwarta obejmuje zasady rozliczeń energii i model billingowy.

Od czego zależą wymagania formalne?

Zakres wymagań formalnych zależy od kilku czynników projektowych. Inne podejście stosuje się dla systemów grid-connected, inne dla instalacji z ograniczeniem eksportu (export-limited), a jeszcze inne dla układów wyposażonych w funkcję backup lub EPS. Znaczenie ma również typ obiektu – instalacje w sektorze komercyjnym i przemysłowym zwykle wymagają bardziej rozbudowanej dokumentacji i dodatkowych uzgodnień.

Czy magazyn energii wymaga dodatkowych uzgodnień?

Tak, w wielu przypadkach zakres formalności rośnie wraz ze złożonością systemu. Czy instalację hybrydową trzeba zgłaszać? Co do zasady należy przejść przez właściwą dla danego przypadku ścieżkę zgłoszenia lub uzgodnienia, a jej zakres zależy od mocy, architektury i charakteru obiektu. Przy większych systemach może być konieczna aktualizacja dokumentacji przyłączeniowej, dodatkowe uzgodnienia projektowe lub wymagania ppoż.

Dlatego etap formalny trzeba uwzględnić już w harmonogramie inwestycji. W obiektach komercyjnych opóźnienia na tym etapie potrafią wpływać na termin uruchomienia bardziej niż sama dostawa urządzeń.

Ograniczenia eksportu mocy i wymagania operatora

W wielu lokalizacjach operator wymaga, aby instalacja kontrolowała wprowadzanie energii do sieci elektroenergetycznej. Wymagania grid-code obejmują również funkcje anti-islanding, które wymuszają natychmiastowe odłączenie instalacji od sieci w przypadku awarii. W kontekście systemów z backupem oznacza to konieczność zapewnienia pełnej separacji pracy wyspowej oraz odpowiednich zabezpieczeń przełączeniowych. W takim przypadku system musi współpracować z licznikiem, automatyką pomiarową i logiką sterowania eksportem. To zadanie często realizuje falownik hybrydowy lub nadrzędny EMS.

Aby skutecznie ograniczać lub zerować eksport, kluczowe znaczenie ma lokalizacja licznika energii, czas reakcji pętli sterowania oraz właściwa koordynacja pomiędzy EMS a falownikiem. Opóźnienia w sterowaniu mogą wpływać na dokładność kontroli przepływu energii.

Dla inwestora oznacza to, że projekt musi uwzględnić nie tylko produkcję energii, ale również zgodność z warunkami przyłączenia. Niestabilne sterowanie eksportem może prowadzić do niezgodności z wymaganiami operatora. Błędna konfiguracja licznika może zniekształcać odczyty eksportu energii. W przypadku modernizacji (retrofit) systemu złożoność integracji jest zwykle większa niż w nowych instalacjach. Bez tego nawet dobrze dobrany magazyn nie rozwiąże problemów odbiorowych.

Przed rozpoczęciem procesu zakupowego warto sprawdzić kilka kluczowych kwestii. Należy potwierdzić warunki ograniczenia eksportu energii u operatora systemu dystrybucyjnego, wymagania dotyczące funkcji anti-islanding oraz wymaganych zabezpieczeń sieciowych, akceptację trybu zero-export, a także to, czy obwody objęte funkcją backup wymagają osobnych założeń projektowych.

Projektowanie, eksploatacja i decyzja inwestycyjna

Analiza profilu obciążenia jako punkt wyjścia

Rzetelny projekt zaczyna się od danych. Potrzebne są informacje o zużyciu energii w odpowiedniej rozdzielczości czasowej, mocy szczytowej, pracy zmianowej, sezonowości i odbiorach krytycznych. Średnie miesięczne zwykle nie wystarczają do poprawnego doboru magazynu energii.

Jak porównywać oferty na instalację hybrydową?

Oferty warto porównywać nie po samej cenie, ale po architekturze systemu, realnej pojemności użytkowej baterii, możliwościach backupu, zakresie integracji, założeniach ekonomicznych i warunkach gwarancji. Dobrą praktyką jest wymaganie symulacji pracy dla własnego profilu zużycia oraz jasnego wskazania, kto odpowiada za całość integracji.

W przypadku modernizacji istniejących instalacji istotną część kosztów mogą stanowić adaptacja rozdzielni oraz integracja systemów sterowania. Z tego powodu najtańsza oferta nie zawsze zapewnia oczekiwany efekt techniczny i ekonomiczny, jeśli nie obejmuje niezbędnych prac integracyjnych.

Jak utrzymać zakładane parametry przez lata?

Instalacja hybrydowa nie jest układem statycznym. Do podstawowych KPI warto zaliczyć: self-consumption ratio, self-sufficiency ratio, liczbę cykli baterii w miesiącu, battery round-trip efficiency, poziom energii curtailed lub export-limited, gotowość systemu backup i minimalny poziom rezerwy SOC, osiągniętą redukcję mocy szczytowej oraz dostępność systemów komunikacji i monitoringu.

Wymaga monitoringu KPI, okresowych przeglądów, aktualizacji firmware, kontroli warunków środowiskowych i weryfikacji strategii pracy. Gdy zmienia się profil działalności obiektu, system również powinien zostać odpowiednio dostrojony. To warunek utrzymania zakładanych oszczędności i funkcji zasilania awaryjnego.

Bez monitorowania odpowiednich KPI łatwo utożsamiać wysoką produkcję energii z rzeczywistą wartością biznesową systemu. W praktyce większe znaczenie mają ilość energii przesuniętej w czasie (shifted energy), osiągnięta redukcja peak demand oraz gotowość systemu do realizacji funkcji backupu.

Na etapie decyzji inwestycyjnej najlepiej sprawdza się podejście scenariuszowe. Najpierw audyt i dane pomiarowe, potem dobór technologii, następnie analiza techniczno-ekonomiczna, a dopiero na końcu wybór wykonawcy. W przypadku bardziej złożonych obiektów rozsądne bywa także etapowanie inwestycji, zwłaszcza jeśli firma przewiduje przyszłą rozbudowę PV, ładowarek EV albo zmianę profilu zużycia energii.
