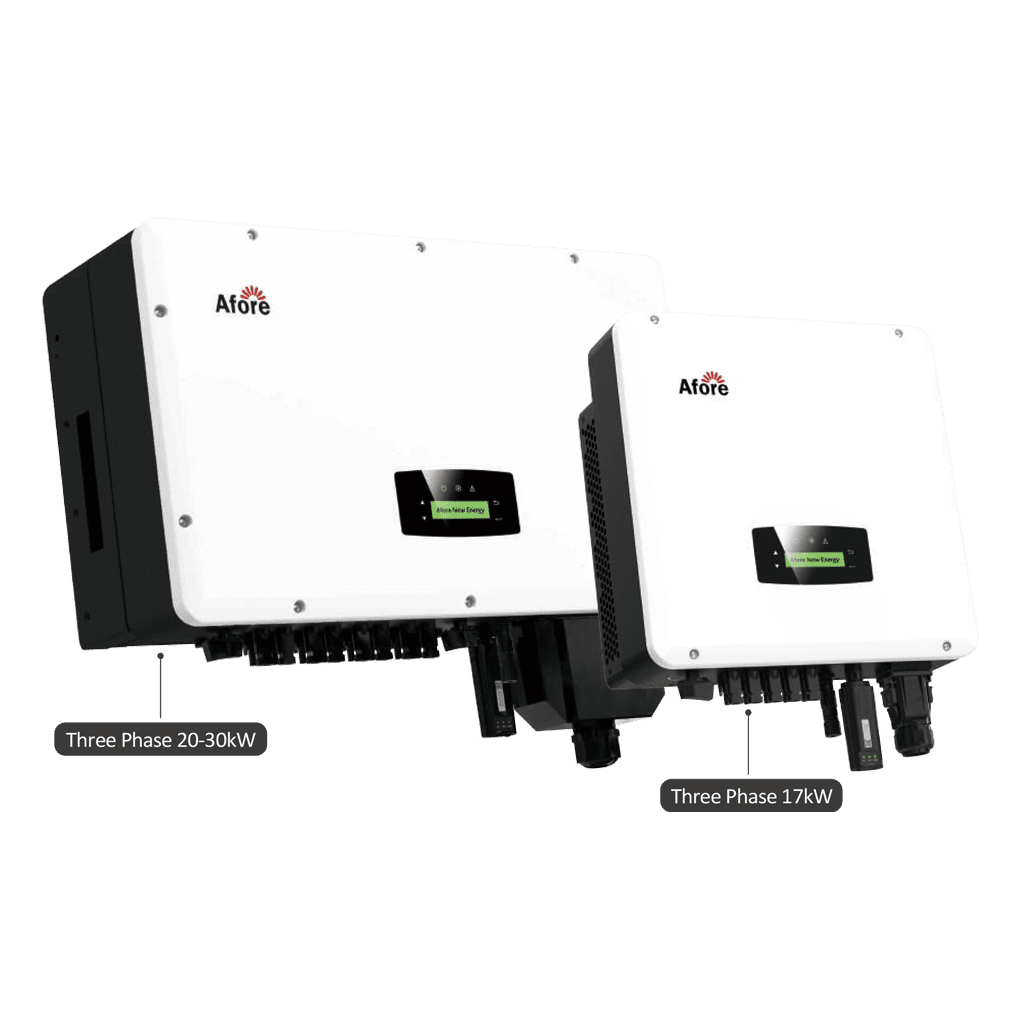

Inversor trifásico de cadeia fotovoltaica Série de baixa tensão 17-30 kW
BNT017-30-KTA
A série de inversores de string trifásicos de baixa tensão da Afore foi projetada para aplicações de sistemas fotovoltaicos comerciais e de usinas elétricas, com classificações de 17kW a 30kW. Todos os modelos possuem carcaças de alumínio anodizado, o que aumenta a durabilidade e evita efetivamente a corrosão. Equipados com indutores externos, garantem uma dissipação de calor eficiente, o que aumenta significativamente a confiabilidade e prolonga a vida útil dos inversores.
O menu do inversor é ativado por botões de toque do sensor. Os implementos de comunicação são feitos por meio do módulo Wi-Fi (pode ser alterado para Ethernet/GPRS). Verifique o status do sistema a qualquer momento e em qualquer lugar por meio do portal on-line APP.
Eficiência MPPT > 99,9%
Sistema inteligente de controle de temperatura
Compensação de potência ativa e reativa, ajuste do fator de potência
IP 68 Ventilador de resfriamento
Proteção contra raios CC e CA tipo ll
Saída CA 1,1x operação contínua
Introdução ao produto
MAX.20Adc
Corrente de corda de até 20A
PV OVERSIZE
Máx. 1,5 Tempo PV Entrada de sobredimensionamento
PROTEÇÃO
Múltiplas proteções inteligentes
ANTI-FLOW
Função Anti-Feed-in
Wi-Fi
Wi-Fi padrão, Ethernet/GPRS opcional
CONFIGURAÇÃO
Configuração rápida e fácil via Wi-Fi
MODBUS
MODBUS
Pronto para comunicação
| Dados técnicos | BNT017KTA | BNT020KTA | BNT025KTA | BNT030KTA |
|---|---|---|---|---|
| Dados de entrada PV | ||||
| Máx. Potência CC (W) | 25500 | 30000 | 37500 | 45000 |
| Máx. Tensão CC V) | 750 | 750 | 750 | 750 |
| Faixa de tensão MPPT (V) | 200-700 | 200-700 | 200-700 | 200-700 |
| Faixa de tensão de potência total MPPT (V) | 310-600 | 320-600 | 300-600 | 300-600 |
| Tensão nominal de entrada (V) | 400 | 400 | 400 | 400 |
| Tensão de inicialização (V) | 150 | 150 | 200 | 200 |
| Corrente máxima de entrada (A) | 38x2 | 38x3 | 40x3 | 38x4 |
| Corrente curta máxima (A) | 48x2 | 48x3 | 48x3 | 48x4 |
| Nº de rastreador MPP/Nº de string fotovoltaica | 2/5 | 3/6 | 3/7 | 4/8 |
| Tipo de conector de entrada | MC4 | MC4 | MC4 | MC4 |
| Dados de saída CA | ||||
| Máx. Potência de saída (VA) | 18700 | 22000 | 27500 | 33000 |
| Potência de saída nominal (W) | 17000 | 20000 | 25000 | 30000 |
| Corrente máxima de saída (A) Corrente de saída (A) | 48 | 60 | 80 | 96 |
| Tensão nominal de saída (V) | 3P+N+PE/3P+PE 133/220 ou 230 | 3P+N+PE/3P+PE 133/220 ou 230 | 3P+N+PE/3P+PE 133/220 ou 230 | 3P+N+PE/3P+PE 133/220 ou 230 |
| Faixa de tensão da rede | 180-260Vac (de acordo com o padrão local) | 180-260Vac (de acordo com o padrão local) | 180-260Vac (de acordo com o padrão local) | 180-260Vac (de acordo com o padrão local) |
| Frequência nominal de saída (Hz) | 50/60 | 50/60 | 50/60 | 50/60 |
| Faixa de frequência da grade | 45-55 /55-65Hz (de acordo com o padrão local) | 45-55 /55-65Hz (de acordo com o padrão local) | 45-55 /55-65Hz (de acordo com o padrão local) | 45-55 /55-65Hz (de acordo com o padrão local) |
| Fator de potência de saída | 1 padrão (ajustável de 0,8 à frente a 0,8 atrás) | 1 padrão (ajustável de 0,8 à frente a 0,8 atrás) | 1 padrão (ajustável de 0,8 à frente a 0,8 atrás) | 1 padrão (ajustável de 0,8 à frente a 0,8 atrás) |
| Corrente de saída THD | <3% | <3% | <3% | <3% |
| Eficiência | ||||
| Máximo. Eficiência | 98.40% | 98.40% | 98.40% | 98.40% |
| Euro Eficiência | 98.00% | 98.10% | 98.10% | 98.10% |
| Proteção | ||||
| Proteção contra polaridade reversa de PV | SIM | SIM | SIM | SIM |
| Detecção de resistência de isolamento fotovoltaico | SIM | SIM | SIM | SIM |
| Proteção contra curto-circuito de CA | SIM | SIM | SIM | SIM |
| Proteção contra sobrecorrente CA | SIM | SIM | SIM | SIM |
| Proteção contra sobretensão de CA | SIM | SIM | SIM | SIM |
| Proteção anti-ilhamento | SIM | SIM | SIM | SIM |
| Detecção de corrente residual | SIM | SIM | SIM | SIM |
| Proteção contra excesso de temperatura | SIM | SIM | SIM | SIM |
| Chave CC integrada | SIM | SIM | SIM | SIM |
| Proteção contra surtos | Integrado (Tipo II) | Integrado (Tipo II) | Integrado (Tipo II) | Integrado (Tipo II) |
| Dados gerais | ||||
| Dimensões (Lx Ax P, mm) | 450x 485x210 | 710x470x236 | 710x470x236 | 710x470x236 |
| Peso (kg) | 26 | 44 | 44 | 51 |
| Grau de proteção | IP 65 | IP 65 | IP 65 | IP 65 |
| Material do gabinete | Alumínio | Alumínio | Alumínio | Alumínio |
| Faixa de temperatura ambiente (℃) | -25-+60 | -25-+60 | -25-+60 | -25-+60 |
| Faixa de umidade | 0-100% | 0-100% | 0-100% | 0-100% |
| Topologia | Sem transformador | Sem transformador | Sem transformador | Sem transformador |
| Interface de comunicação | RS485/WiFi/Wire Ethernet/ GPRS (opcional) | RS485/WiFi/Wire Ethernet/ GPRS (opcional) | RS485/WiFi/Wire Ethernet/ GPRS (opcional) | RS485/WiFi/Wire Ethernet/ GPRS (opcional) |
| Conceito de resfriamento | Resfriamento inteligente por ventilador | Resfriamento inteligente por ventilador | Resfriamento inteligente por ventilador | Resfriamento inteligente por ventilador |
| Consumo de energia noturno (W) | <1 | <1 | <1 | <1 |
| Altitude máxima de operação Altitude de operação (m) | 2000 | 2000 | 2000 | 2000 |
| Certificações e padrões | ||||
| Padrão EMC | EN/IEC 61000-6-2,EN/IEC 61000-6-3, EN61000-3-2, EN61000-3-3, EN61000-3-11, EN61000-3-12 | EN/IEC 61000-6-2,EN/IEC 61000-6-3, EN61000-3-2, EN61000-3-3, EN61000-3-11, EN61000-3-12 | EN/IEC 61000-6-2,EN/IEC 61000-6-3, EN61000-3-2, EN61000-3-3, EN61000-3-11, EN61000-3-12 | EN/IEC 61000-6-2,EN/IEC 61000-6-3, EN61000-3-2, EN61000-3-3, EN61000-3-11, EN61000-3-12 |
| Padrão de segurança | IEC 60068, UL1741, EN62109 | IEC 60068, UL1741, EN62109 | IEC 60068, UL1741, EN62109 | IEC 60068, UL1741, EN62109 |
| Conexão com a rede | IEEE1547, CSA C22, EN50549, VDE4105, VDE0126, RD1699, ABNT NBR16149 E 16150, AS4777.2, NB/T32004, G98/G99, IEC61727 | IEEE1547, CSA C22, EN50549, VDE4105, VDE0126, RD1699, ABNT NBR16149 E 16150, AS4777.2, NB/T32004, G98/G99, IEC61727 | IEEE1547, CSA C22, EN50549, VDE4105, VDE0126, RD1699, ABNT NBR16149 E 16150, AS4777.2, NB/T32004, G98/G99, IEC61727 | IEEE1547, CSA C22, EN50549, VDE4105, VDE0126, RD1699, ABNT NBR16149 E 16150, AS4777.2, NB/T32004, G98/G99, IEC61727 |
