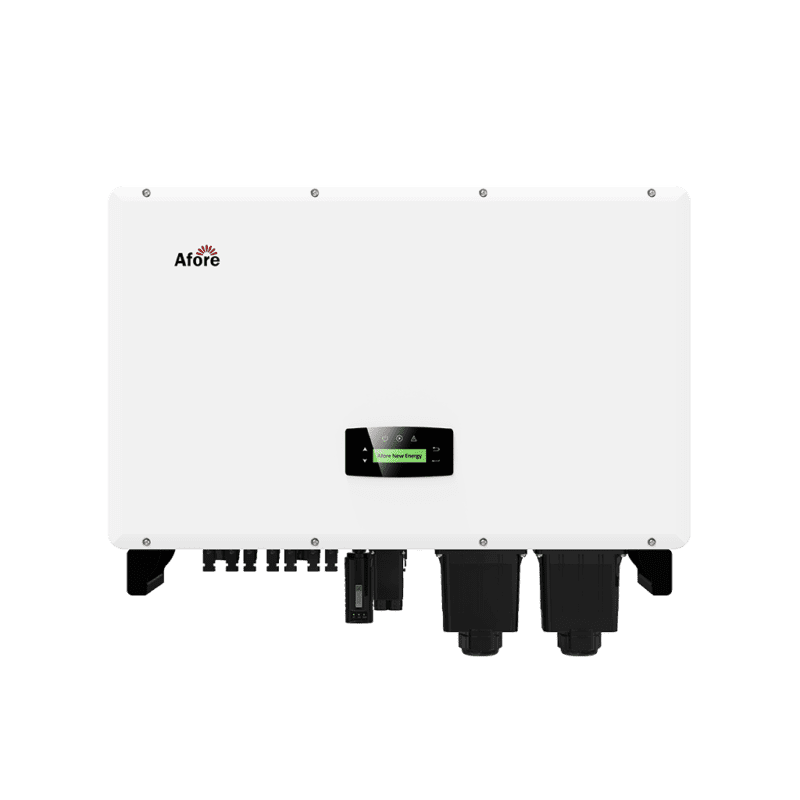

Inversor trifásico de cadeia fotovoltaica Série de baixa tensão 40-60 kW
BNT40-60-KTA
A série de inversores de string trifásicos de baixa tensão da Afore foi projetada para aplicações em sistemas fotovoltaicos comerciais e de usinas de energia, com classificação de 40kW a 60kW. Todos os modelos possuem carcaças de alumínio anodizado, o que aumenta a durabilidade e evita efetivamente a corrosão. Equipados com indutores externos, garantem a dissipação eficiente do calor, o que aumenta significativamente a confiabilidade e prolonga a vida útil dos inversores.
O menu do inversor é ativado por botões de toque do sensor. Os implementos de comunicação são feitos por meio do módulo Wi-Fi (que pode ser alterado para Ethernet/GPRS). Verifique o status do sistema a qualquer momento e em qualquer lugar por meio do portal on-line ou do aplicativo.
Ventilador de resfriamento IP68
Compatível com o painel solar 210 e o módulo bifacial
Interruptor de circuito contra falha de arco (AFCl) (opcional)
Saída CA 1,1x operação contínua
Múltiplas proteções inteligentes
Atualização remota do firmware com operação simples
O lado CC suporta o conector "Y
Suporta acesso a fios de alumínio para reduzir o custo
Introdução ao produto
SMART
Monitoramento inteligente de string Varredura inteligente da curva LV
PROTEÇÃO
Proteção de iluminação CC e CA tipo ll
MAX.38Adc
Corrente de corda de até 38A
PV OVERSIZE
>1,5 Tempo de entrada de sobredimensionamento do PV
FATOR DE POTÊNCIA
Ativo e reativo
Compensação de energia
ANTI-FLOW
Função Anti-Feed-in
| Dados técnicos | BNT040KTA | BNT050KTA | BNT060KTA |
|---|---|---|---|
| Dados de entrada PV | |||
| Máx. Potência CC (W) | 60000 | 75000 | 90000 |
| Tensão CC máxima (V) | 750 | 750 | 750 |
| Faixa de tensão MPPT (V) | 200-750 | 200-750 | 200-750 |
| Faixa de tensão de potência total MPPT (V) | 300-750 | 300-750 | 300-750 |
| Tensão nominal de entrada (V) | 400 | 400 | 400 |
| Tensão de inicialização (V) | 200 | 200 | 200 |
| Corrente máxima de entrada (A) | 38x6 | 38x6 | 38x6 |
| Máx. Corrente curta (A) | 48x6 | 48x6 | 48x6 |
| Nº de rastreador MPP / Nº de string fotovoltaica | 6/12 | 6/12 | 6/12 |
| Tipo de conector de entrada | MC4 | MC4 | MC4 |
| Dados de saída CA | |||
| Máx. Potência de saída (VA) | 44000 | 55000 | 66000 |
| Potência de saída nominal (W) | 40000 | 50000 | 60000 |
| Corrente máxima de saída (A) Corrente de saída (A) | 120 | 143 | 158 |
| Tensão de saída nominal (V) | 3P+N+PE/3P+PE 133/230 | 3P+N+PE/3P+PE 133/230 | 3P+N+PE/3P+PE 133/230 |
| Faixa de tensão da rede | 180Vac-260Vac (de acordo com o padrão local) | 180Vac-260Vac (de acordo com o padrão local) | 180Vac-260Vac (de acordo com o padrão local) |
| Frequência nominal de saída (Hz) | 50/60 | 50/60 | 50/60 |
| Faixa de frequência da grade | 45-55Hz/54-66Hz (de acordo com o padrão local) | 45-55Hz/54-66Hz (de acordo com o padrão local) | 45-55Hz/54-66Hz (de acordo com o padrão local) |
| Fator de potência de saída | 1 padrão (ajustável de 0,8 à frente a 0,8 atrás) | 1 padrão (ajustável de 0,8 à frente a 0,8 atrás) | 1 padrão (ajustável de 0,8 à frente a 0,8 atrás) |
| Corrente de saída THD | <3% | <3% | <3% |
| Eficiência | |||
| Máximo. Eficiência | 99.00% | 99.00% | 99.00% |
| Euro Eficiência | 93.00% | 93.00% | 98.40% |
| Proteção | |||
| Proteção contra polaridade reversa de PV | SIM | SIM | SIM |
| Detecção de resistência de isolamento fotovoltaico | SIM | SIM | SIM |
| Proteção contra curto-circuito de CA | SIM | SIM | SIM |
| Proteção contra sobrecorrente CA | SIM | SIM | SIM |
| Proteção contra sobretensão de CA | SIM | SIM | SIM |
| Proteção anti-ilhamento | SIM | SIM | SIM |
| Detecção de corrente residual | SIM | SIM | SIM |
| Proteção contra excesso de temperatura | SIM | SIM | SIM |
| Chave CC integrada | SIM | SIM | SIM |
| Proteção contra surtos | Integrado (Tipo II) | Integrado (Tipo II) | Integrado (Tipo II) |
| Varredura de curva IV inteligente | SIM | SIM | SIM |
| Interrupção rápida do circuito de falha de arco elétrico | Opcional | Opcional | Opcional |
| Dados gerais | |||
| Dimensões (LxAxP,mm) | 979x610x310 | 979x610x310 | 979x610x310 |
| Peso (kg) | 72 | 76 | 76 |
| Grau de proteção | IP65 | IP65 | IP65 |
| Material do gabinete | Alumínio | Alumínio | Alumínio |
| Faixa de temperatura ambiente (℃) | -25 a 60 | -25 a 60 | -25 a 60 |
| Faixa de umidade | 0-100% | 0-100% | 0-100% |
| Topologia | Sem transformador | Sem transformador | Sem transformador |
| Interface de comunicação | RS485/WiFi/Wire Ethernet/GPRS(opcional) | RS485/WiFi/Wire Ethernet/GPRS(opcional) | RS485/WiFi/Wire Ethernet/GPRS(opcional) |
| Conceito de resfriamento | Resfriamento inteligente por ventilador | Resfriamento inteligente por ventilador | Resfriamento inteligente por ventilador |
| Consumo de energia noturno (W) | <1 | <1 | <1 |
| Altitude máxima de operação (m) | ≤4000 | ≤4000 | ≤4000 |
| Certificações e padrões | |||
| Padrão EMC | EN/IEC 61000-6-2, EN/IEC 61000-6-3, EN61000-3-2, EN61000-3-3, EN61000-3-11, EN61000-3-12 | EN/IEC 61000-6-2, EN/IEC 61000-6-3, EN61000-3-2, EN61000-3-3, EN61000-3-11, EN61000-3-12 | EN/IEC 61000-6-2, EN/IEC 61000-6-3, EN61000-3-2, EN61000-3-3, EN61000-3-11, EN61000-3-12 |
| Padrão de segurança | IEC 60068, UL1741, EN62109 | IEC 60068, UL1741, EN62109 | IEC 60068, UL1741, EN62109 |
| Conexão com a rede | IEEE1547, CSA C22, EN50549, VDE4105, VDE0126, RD1699, ABNT NBR16149 E 16150, AS4777.2, NB/T32004, G98/G99, IEC61727 | IEEE1547, CSA C22, EN50549, VDE4105, VDE0126, RD1699, ABNT NBR16149 E 16150, AS4777.2, NB/T32004, G98/G99, IEC61727 | IEEE1547, CSA C22, EN50549, VDE4105, VDE0126, RD1699, ABNT NBR16149 E 16150, AS4777.2, NB/T32004, G98/G99, IEC61727 |
