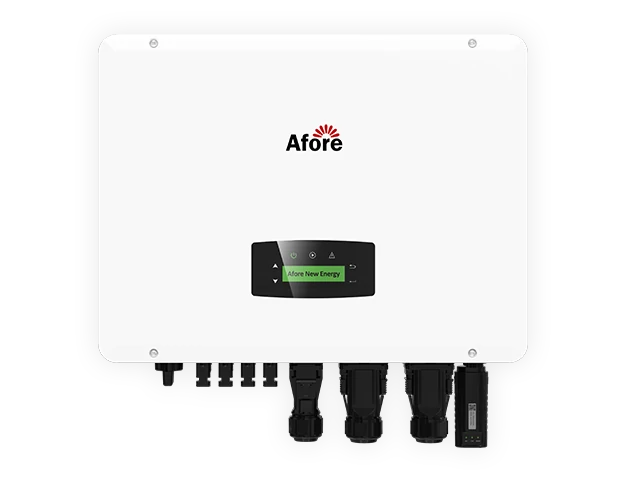

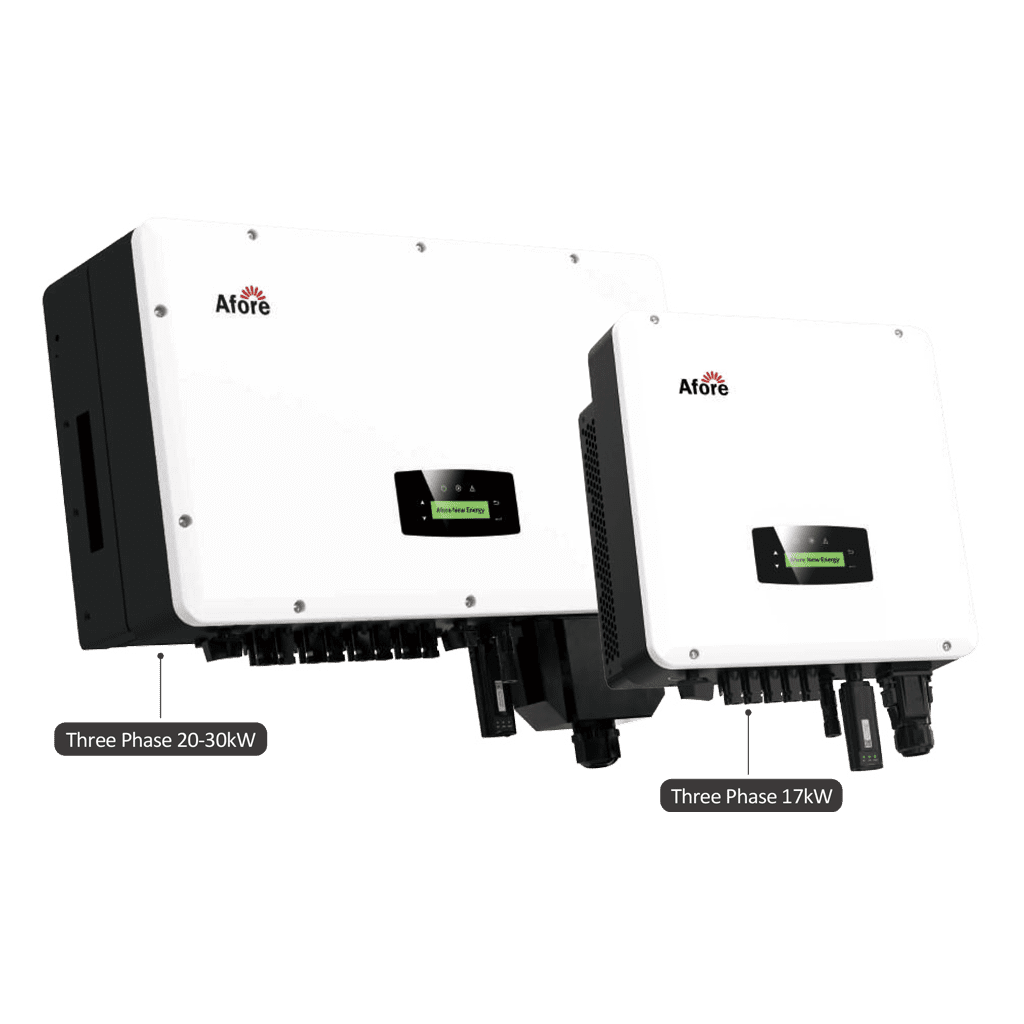

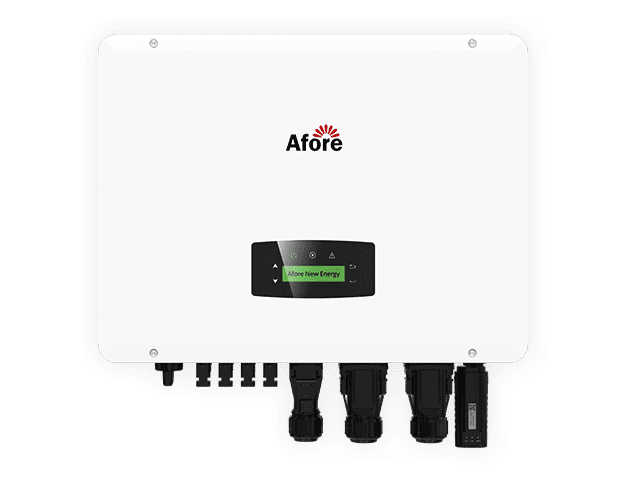

Trójfazowy falownik fotowoltaiczny serii niskonapięciowej 17-30 kW
BNT017-30-KTA
Trójfazowe falowniki stringowe Afore serii Low-voltage są przeznaczone do zastosowań komercyjnych i w elektrowniach o mocy od 17 kW do 30 kW. Wszystkie modele posiadają aluminiowe obudowy, które są anodowane, co zwiększa ich trwałość i skutecznie zapobiega korozji. Wyposażone w zewnętrzne cewki indukcyjne, zapewniają wydajne odprowadzanie ciepła, co znacznie poprawia niezawodność i wydłuża żywotność falowników.
Menu falownika jest aktywowane za pomocą przycisków dotykowych. Komunikacja odbywa się za pośrednictwem modułu Wi-Fi (można zmienić na Ethernet / GPRS). Status systemu można sprawdzić w dowolnym miejscu i czasie za pośrednictwem portalu internetowego APP.
Sprawność MPPT > 99,9%
Inteligentny system kontroli temperatury
Kompensacja mocy czynnej i biernej, regulacja współczynnika mocy
IP 68 Wentylator chłodzący
Ochrona odgromowa DC i AC typu ll
Wyjście AC 1.1x praca ciągła
Wprowadzenie produktu
MAX.20Adc
Prąd ciągu do 20A
PV OVERSIZE
Maks. 1,5 Czas wejścia PV Oversize
OCHRONA
Wiele inteligentnych zabezpieczeń
ANTI-FLOW
Funkcja zapobiegająca podawaniu
Wi-Fi
Wi-Fi w standardzie, Ethernet/GPRS opcjonalnie
KONFIGURACJA
Szybka i łatwa konfiguracja przez Wi-Fi
MODBUS
MODBUS
Gotowość do komunikacji
| Dane techniczne | BNT017KTA | BNT020KTA | BNT025KTA | BNT030KTA |
|---|---|---|---|---|
| Dane wejściowe PV | ||||
| Maks. Moc DC (W) | 25500 | 30000 | 37500 | 45000 |
| Maks. Napięcie DC V) | 750 | 750 | 750 | 750 |
| Zakres napięcia MPPT (V) | 200-700 | 200-700 | 200-700 | 200-700 |
| Zakres napięcia pełnej mocy MPPT (V) | 310-600 | 320-600 | 300-600 | 300-600 |
| Znamionowe napięcie wejściowe (V) | 400 | 400 | 400 | 400 |
| Napięcie rozruchowe (V) | 150 | 150 | 200 | 200 |
| Maks. prąd wejściowy (A) | 38x2 | 38x3 | 40x3 | 38x4 |
| Maks. prąd zwarcia (A) | 48x2 | 48x3 | 48x3 | 48x4 |
| Liczba trackerów MPP/liczba ciągów fotowoltaicznych | 2/5 | 3/6 | 3/7 | 4/8 |
| Typ złącza wejściowego | MC4 | MC4 | MC4 | MC4 |
| Dane wyjścia AC | ||||
| Maks. Moc wyjściowa (VA) | 18700 | 22000 | 27500 | 33000 |
| Nominalna moc wyjściowa (W) | 17000 | 20000 | 25000 | 30000 |
| Maks. Prąd wyjściowy (A) | 48 | 60 | 80 | 96 |
| Nominalne napięcie wyjściowe (V) | 3P+N+PE/3P+PE 133/220 lub 230 | 3P+N+PE/3P+PE 133/220 lub 230 | 3P+N+PE/3P+PE 133/220 lub 230 | 3P+N+PE/3P+PE 133/220 lub 230 |
| Zakres napięcia sieci | 180-260 VAC (zgodnie z lokalną normą) | 180-260 VAC (zgodnie z lokalną normą) | 180-260 VAC (zgodnie z lokalną normą) | 180-260 VAC (zgodnie z lokalną normą) |
| Nominalna częstotliwość wyjściowa (Hz) | 50/60 | 50/60 | 50/60 | 50/60 |
| Zakres częstotliwości siatki | 45-55 /55-65 Hz (zgodnie z lokalnym standardem) | 45-55 /55-65 Hz (zgodnie z lokalnym standardem) | 45-55 /55-65 Hz (zgodnie z lokalnym standardem) | 45-55 /55-65 Hz (zgodnie z lokalnym standardem) |
| Współczynnik mocy wyjściowej | 1 wartość domyślna (regulowana w zakresie od 0,8 z wyprzedzeniem do 0,8 z opóźnieniem) | 1 wartość domyślna (regulowana w zakresie od 0,8 z wyprzedzeniem do 0,8 z opóźnieniem) | 1 wartość domyślna (regulowana w zakresie od 0,8 z wyprzedzeniem do 0,8 z opóźnieniem) | 1 wartość domyślna (regulowana w zakresie od 0,8 z wyprzedzeniem do 0,8 z opóźnieniem) |
| Prąd wyjściowy THD | <3% | <3% | <3% | <3% |
| Wydajność | ||||
| Maks. Wydajność | 98.40% | 98.40% | 98.40% | 98.40% |
| Euro Efficiency | 98.00% | 98.10% | 98.10% | 98.10% |
| Ochrona | ||||
| Zabezpieczenie przed odwrotną polaryzacją PV | TAK | TAK | TAK | TAK |
| Wykrywanie rezystancji izolacji PV | TAK | TAK | TAK | TAK |
| Zabezpieczenie przed zwarciem AC | TAK | TAK | TAK | TAK |
| Zabezpieczenie nadprądowe AC | TAK | TAK | TAK | TAK |
| Ochrona przed przepięciami AC | TAK | TAK | TAK | TAK |
| Ochrona przed wyładowaniami | TAK | TAK | TAK | TAK |
| Wykrywanie prądu szczątkowego | TAK | TAK | TAK | TAK |
| Ochrona przed nadmierną temperaturą | TAK | TAK | TAK | TAK |
| Zintegrowany przełącznik DC | TAK | TAK | TAK | TAK |
| Ochrona przeciwprzepięciowa | Zintegrowany (typ II) | Zintegrowany (typ II) | Zintegrowany (typ II) | Zintegrowany (typ II) |
| Dane ogólne | ||||
| Wymiary (szer. x wys. x gł., mm) | 450x 485x210 | 710x470x236 | 710x470x236 | 710x470x236 |
| Waga (kg) | 26 | 44 | 44 | 51 |
| Stopień ochrony | IP 65 | IP 65 | IP 65 | IP 65 |
| Materiał obudowy | Aluminium | Aluminium | Aluminium | Aluminium |
| Zakres temperatur otoczenia (℃) | -25-+60 | -25-+60 | -25-+60 | -25-+60 |
| Zakres wilgotności | 0-100% | 0-100% | 0-100% | 0-100% |
| Topologia | Beztransformatorowy | Beztransformatorowy | Beztransformatorowy | Beztransformatorowy |
| Interfejs komunikacyjny | RS485/WiFi/Wire Ethernet/GPRS (opcjonalnie) | RS485/WiFi/Wire Ethernet/GPRS (opcjonalnie) | RS485/WiFi/Wire Ethernet/GPRS (opcjonalnie) | RS485/WiFi/Wire Ethernet/GPRS (opcjonalnie) |
| Koncepcja chłodzenia | Inteligentny wentylator chłodzący | Inteligentny wentylator chłodzący | Inteligentny wentylator chłodzący | Inteligentny wentylator chłodzący |
| Nocny pobór mocy (W) | <1 | <1 | <1 | <1 |
| Maks. Wysokość pracy (m) | 2000 | 2000 | 2000 | 2000 |
| Certyfikaty i standardy | ||||
| Norma EMC | EN/IEC 61000-6-2, EN/IEC 61000-6-3, EN61000-3-2, EN61000-3-3, EN61000-3-11, EN61000-3-12 | EN/IEC 61000-6-2, EN/IEC 61000-6-3, EN61000-3-2, EN61000-3-3, EN61000-3-11, EN61000-3-12 | EN/IEC 61000-6-2, EN/IEC 61000-6-3, EN61000-3-2, EN61000-3-3, EN61000-3-11, EN61000-3-12 | EN/IEC 61000-6-2, EN/IEC 61000-6-3, EN61000-3-2, EN61000-3-3, EN61000-3-11, EN61000-3-12 |
| Standard bezpieczeństwa | IEC 60068, UL1741, EN62109 | IEC 60068, UL1741, EN62109 | IEC 60068, UL1741, EN62109 | IEC 60068, UL1741, EN62109 |
| Podłączenie do sieci | IEEE1547, CSA C22, EN50549, VDE4105, VDE0126, RD1699, ABNT NBR16149 & 16150, AS4777.2, NB/T32004, G98/G99, IEC61727 | IEEE1547, CSA C22, EN50549, VDE4105, VDE0126, RD1699, ABNT NBR16149 & 16150, AS4777.2, NB/T32004, G98/G99, IEC61727 | IEEE1547, CSA C22, EN50549, VDE4105, VDE0126, RD1699, ABNT NBR16149 & 16150, AS4777.2, NB/T32004, G98/G99, IEC61727 | IEEE1547, CSA C22, EN50549, VDE4105, VDE0126, RD1699, ABNT NBR16149 & 16150, AS4777.2, NB/T32004, G98/G99, IEC61727 |
