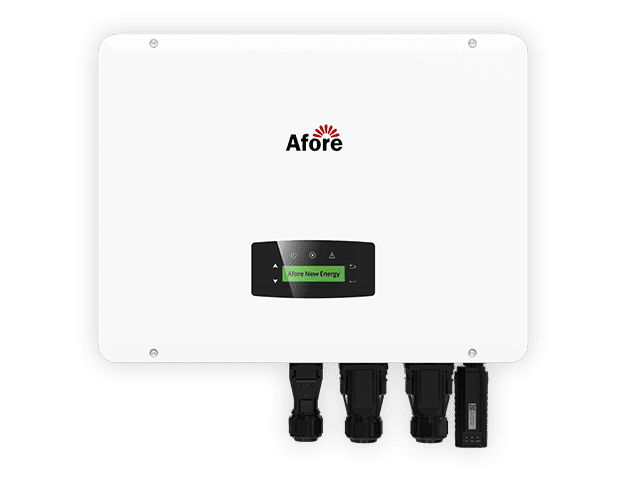

Trójfazowy falownik fotowoltaiczny 40-60 kW z serii niskonapięciowej
BNT40-60-KTA
Trójfazowe falowniki stringowe Afore serii niskonapięciowej są przeznaczone do zastosowań komercyjnych i elektrowni fotowoltaicznych o mocy od 40 kW do 60 kW. Wszystkie modele posiadają aluminiowe obudowy, które są anodowane, zwiększając trwałość i skutecznie zapobiegając korozji. Wyposażone w zewnętrzne cewki indukcyjne, zapewniają wydajne odprowadzanie ciepła, co znacznie poprawia niezawodność i wydłuża żywotność falowników.
Menu falownika jest aktywowane za pomocą przycisków dotykowych. Komunikacja odbywa się za pośrednictwem modułu Wi-Fi (który można zmienić na Ethernet / GPRS). Status systemu można sprawdzić w dowolnym miejscu i czasie za pośrednictwem portalu internetowego lub aplikacji.
Wentylator chłodzący IP68
Kompatybilny z panelem słonecznym 210 i modułem bifacial
Wyłącznik różnicowoprądowy (AFCl) (opcja)
Wyjście AC 1.1x praca ciągła
Wiele inteligentnych zabezpieczeń
Zdalna aktualizacja oprogramowania sprzętowego z prostą obsługą
Strona DC obsługuje złącze "Y"
Obsługuje dostęp do przewodów aluminiowych w celu obniżenia kosztów
Wprowadzenie produktu
SMART
Inteligentne monitorowanie łańcucha Inteligentne skanowanie krzywej l-V
OCHRONA
Ochrona przed oświetleniem DC i AC typu ll
MAX.38Adc
Prąd ciągu do 38 A
PV OVERSIZE
>1,5 Czas wejścia PV Oversize
WSPÓŁCZYNNIK MOCY
Aktywne i reaktywne
Kompensacja mocy
ANTI-FLOW
Funkcja zapobiegająca podawaniu
| Dane techniczne | BNT040KTA | BNT050KTA | BNT060KTA |
|---|---|---|---|
| Dane wejściowe PV | |||
| Maks. Moc DC (W) | 60000 | 75000 | 90000 |
| Maks. napięcie DC (V) | 750 | 750 | 750 |
| Zakres napięcia MPPT (V) | 200-750 | 200-750 | 200-750 |
| Zakres napięcia pełnej mocy MPPT (V) | 300-750 | 300-750 | 300-750 |
| Znamionowe napięcie wejściowe (V) | 400 | 400 | 400 |
| Napięcie rozruchowe (V) | 200 | 200 | 200 |
| Maks. prąd wejściowy (A) | 38x6 | 38x6 | 38x6 |
| Maks. Prąd zwarcia (A) | 48x6 | 48x6 | 48x6 |
| Liczba trackerów MPP / liczba ciągów fotowoltaicznych | 6/12 | 6/12 | 6/12 |
| Typ złącza wejściowego | MC4 | MC4 | MC4 |
| Dane wyjścia AC | |||
| Maks. Moc wyjściowa (VA) | 44000 | 55000 | 66000 |
| Nominalna moc wyjściowa (W) | 40000 | 50000 | 60000 |
| Maks. Prąd wyjściowy (A) | 120 | 143 | 158 |
| Nominalne napięcie wyjściowe( V) | 3P+N+PE/3P+PE 133/230 | 3P+N+PE/3P+PE 133/230 | 3P+N+PE/3P+PE 133/230 |
| Zakres napięcia sieci | 180Vac-260Vac (zgodnie z lokalną normą) | 180Vac-260Vac (zgodnie z lokalną normą) | 180Vac-260Vac (zgodnie z lokalną normą) |
| Nominalna częstotliwość wyjściowa (Hz) | 50/60 | 50/60 | 50/60 |
| Zakres częstotliwości siatki | 45-55Hz/54-66Hz (zgodnie z lokalnym standardem) | 45-55Hz/54-66Hz (zgodnie z lokalnym standardem) | 45-55Hz/54-66Hz (zgodnie z lokalnym standardem) |
| Współczynnik mocy wyjściowej | 1 wartość domyślna (regulowana w zakresie od 0,8 z wyprzedzeniem do 0,8 z opóźnieniem) | 1 wartość domyślna (regulowana w zakresie od 0,8 z wyprzedzeniem do 0,8 z opóźnieniem) | 1 wartość domyślna (regulowana w zakresie od 0,8 z wyprzedzeniem do 0,8 z opóźnieniem) |
| Prąd wyjściowy THD | <3% | <3% | <3% |
| Wydajność | |||
| Maks. Wydajność | 99.00% | 99.00% | 99.00% |
| Euro Efficiency | 93.00% | 93.00% | 98.40% |
| Ochrona | |||
| Zabezpieczenie przed odwrotną polaryzacją PV | TAK | TAK | TAK |
| Wykrywanie rezystancji izolacji PV | TAK | TAK | TAK |
| Zabezpieczenie przed zwarciem AC | TAK | TAK | TAK |
| Zabezpieczenie nadprądowe AC | TAK | TAK | TAK |
| Ochrona przed przepięciami AC | TAK | TAK | TAK |
| Ochrona przed wyładowaniami | TAK | TAK | TAK |
| Wykrywanie prądu szczątkowego | TAK | TAK | TAK |
| Ochrona przed nadmierną temperaturą | TAK | TAK | TAK |
| Zintegrowany przełącznik DC | TAK | TAK | TAK |
| Ochrona przeciwprzepięciowa | Zintegrowany (typ II) | Zintegrowany (typ II) | Zintegrowany (typ II) |
| Inteligentne skanowanie krzywej IV | TAK | TAK | TAK |
| Szybkie przerwanie obwodu łuku elektrycznego | Opcjonalnie | Opcjonalnie | Opcjonalnie |
| Dane ogólne | |||
| Wymiary (szer. x wys. x gł., mm) | 979x610x310 | 979x610x310 | 979x610x310 |
| Waga (kg) | 72 | 76 | 76 |
| Stopień ochrony | IP65 | IP65 | IP65 |
| Materiał obudowy | Aluminium | Aluminium | Aluminium |
| Zakres temperatur otoczenia (℃) | -25 do 60 | -25 do 60 | -25 do 60 |
| Zakres wilgotności | 0-100% | 0-100% | 0-100% |
| Topologia | Beztransformatorowy | Beztransformatorowy | Beztransformatorowy |
| Interfejs komunikacyjny | RS485/WiFi/Wire Ethernet/GPRS (opcjonalnie) | RS485/WiFi/Wire Ethernet/GPRS (opcjonalnie) | RS485/WiFi/Wire Ethernet/GPRS (opcjonalnie) |
| Koncepcja chłodzenia | Inteligentne chłodzenie wentylatorem | Inteligentne chłodzenie wentylatorem | Inteligentne chłodzenie wentylatorem |
| Nocne zużycie energii (W) | <1 | <1 | <1 |
| Maksymalna wysokość działania (m) | ≤4000 | ≤4000 | ≤4000 |
| Certyfikaty i standardy | |||
| Norma EMC | EN/IEC 61000-6-2, EN/IEC 61000-6-3, EN61000-3-2, EN61000-3-3, EN61000-3-11, EN61000-3-12 | EN/IEC 61000-6-2, EN/IEC 61000-6-3, EN61000-3-2, EN61000-3-3, EN61000-3-11, EN61000-3-12 | EN/IEC 61000-6-2, EN/IEC 61000-6-3, EN61000-3-2, EN61000-3-3, EN61000-3-11, EN61000-3-12 |
| Standard bezpieczeństwa | IEC 60068, UL1741, EN62109 | IEC 60068, UL1741, EN62109 | IEC 60068, UL1741, EN62109 |
| Podłączenie do sieci | IEEE1547, CSA C22, EN50549, VDE4105, VDE0126, RD1699, ABNT NBR16149 & 16150, AS4777.2, NB/T32004, G98/G99, IEC61727 | IEEE1547, CSA C22, EN50549, VDE4105, VDE0126, RD1699, ABNT NBR16149 & 16150, AS4777.2, NB/T32004, G98/G99, IEC61727 | IEEE1547, CSA C22, EN50549, VDE4105, VDE0126, RD1699, ABNT NBR16149 & 16150, AS4777.2, NB/T32004, G98/G99, IEC61727 |
