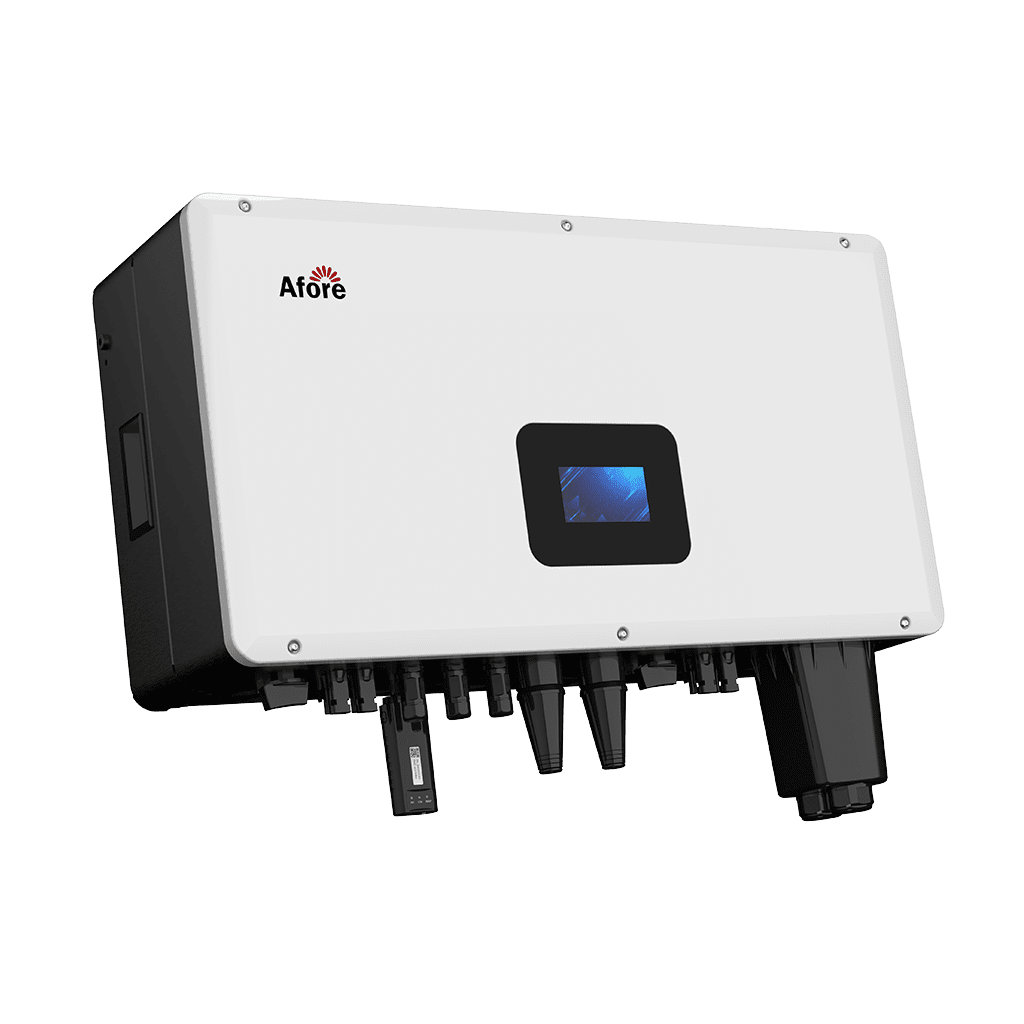

Seria niskonapięciowych falowników magazynujących Afore AF została zaprojektowana w celu zwiększenia niezależności energetycznej właścicieli domów. Zakres mocy wynosi od 8 kW do 12 kW i jest kompatybilny z akumulatorami niskonapięciowymi (40-60 V).
Zarządzanie energią opiera się na strukturach opłat za czas użytkowania i popytu, które znacznie zmniejszają ilość energii kupowanej z sieci publicznej.
Dzięki funkcji UPS (czas przełączania < 10 ms), która umożliwia zasilanie kluczowych odbiorników podczas awarii. Dodatkowo, w trybie pracy awaryjnej, falownik zapewnia do 150% szczytowego przeciążenia wyjścia.
Falowniki niskonapięciowe serii AF są zintegrowane z wyłącznikiem różnicowoprądowym (AFCI) i funkcją szybkiego wyłączania.
Higher Yields
Wsparcie dla optymalizacji czasu użytkowania
Configurable Operation Modes
Arc Fault Circuit Interrupter (AFCl)(Optional)
Colorful touch LCD, User-friendly
Wbudowana funkcja zapobiegająca podawaniu
Compact Size and Easy Installation
Smart Monitoring & Remote Firmware Upgrade
Wprowadzenie produktu
MAX. 240A
Maks. Doładowanie/
Prąd rozładowania 240 A
PV OVERSIZE
1,5-krotne przekroczenie PV
KANAŁY MPPT
Do 3 kanałów MPPT
FUNKCJA UPS
Czas przełączania < 10 ms
PARALLEL
Max.6 Układanie równoległe
WEJŚCIE
Generator wsparcia
| Dane techniczne | AF8K-SLP | AF9K-SLP | AF10K-SLP | AF11K-SLP | AF12K-SLP |
|---|---|---|---|---|---|
| Wejście PV | |||||
| Maks. moc wejściowa (kW) | 12 | 13.5 | 15 | 16.5 | 18 |
| Maksymalne napięcie PV (V) | 550 | 550 | 550 | 550 | 550 |
| Zakres MPPT (V) | 80-500 | 80-500 | 80-500 | 80-500 | 80-500 |
| Pełny zakres MPPT (V) | 150-500 | 160-500 | 130-500 | 150-500 | 160-500 |
| Napięcie normalne (V) | 360 | 360 | 360 | 360 | 360 |
| Napięcie rozruchowe (V) | 100 | 100 | 100 | 100 | 100 |
| Maks. Prąd wejściowy (A) | 18.5x3 | 18.5x3 | 18.5x3 | 18.5x3 | 18.5x3 |
| Maks. prąd zwarciowy (A) | 26x3 | 26x3 | 26x3 | 26x3 | 26x3 |
| Liczba trackerów MPP / liczba ciągów fotowoltaicznych | 3/1+1+2 | 3/1+1+2 | 3/1+1+2 | 3/1+1+2 | 3/1+1+2 |
| Port akumulatora | |||||
| Maks. moc ładowania/rozładowania (kW) | 8.0 | 9.0 | 10 | 11 | 12 |
| Maks. Prąd ładowania/rozładowania (A) | 200 | 240 | 240 | 240 | 240 |
| Normalne napięcie akumulatora (V) | 51.2 | 51.2 | 51.2 | 51.2 | 51.2 |
| Zakres napięcia akumulatora (V) | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 |
| Typ akumulatora | Li-ion / kwasowo-ołowiowe itp. | Li-ion / kwasowo-ołowiowe itp. | Li-ion / kwasowo-ołowiowe itp. | Li-ion / kwasowo-ołowiowe itp. | Li-ion / kwasowo-ołowiowe itp. |
| Sieć prądu przemiennego i generator diesla (opcjonalnie) | |||||
| Maksymalny prąd ciągły (A) | 37 | 41 | 46 | 50 | 55 |
| Maksymalna moc ciągła (kVA) | 8.0 | 9.0 | 10 | 11 | 12 |
| Znamionowy prąd sieci (A) | 37/35 | 41/39 | 46/44 | 50/48 | 55/52 |
| Nominalne napięcie sieci (V) | 198 do 242 @ 220 / 207 do 253 @ 230 | 198 do 242 @ 220 / 207 do 253 @ 230 | 198 do 242 @ 220 / 207 do 253 @ 230 | 198 do 242 @ 220 / 207 do 253 @ 230 | 198 do 242 @ 220 / 207 do 253 @ 230 |
| Nominalna częstotliwość sieci (Hz) | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
| Współczynnik mocy | 0,999 (Regulacja od 0,8 nadmiernego pobudzenia do 0,8 niedostatecznego pobudzenia) | 0,999 (Regulacja od 0,8 nadmiernego pobudzenia do 0,8 niedostatecznego pobudzenia) | 0,999 (Regulacja od 0,8 nadmiernego pobudzenia do 0,8 niedostatecznego pobudzenia) | 0,999 (Regulacja od 0,8 nadmiernego pobudzenia do 0,8 niedostatecznego pobudzenia) | 0,999 (Regulacja od 0,8 nadmiernego pobudzenia do 0,8 niedostatecznego pobudzenia) |
| Prąd THD (%) | <3 | <3 | <3 | <3 | <3 |
| Wyjście obciążenia AC | |||||
| Maksymalny prąd ciągły (A) | 37 | 41 | 46 | 50 | 55 |
| Maksymalna moc ciągła (kVA) | 8 | 9 | 10 | 11 | 12 |
| Maksymalny prąd szczytowy (A) (10 min) | 55.5/52.5 | 61.5/58.5 | 69/66 | 75/72 | 82.5/78 |
| Maksymalna moc szczytowa (KVA) (10 min) | 12 | 13.5 | 15 | 16.5 | 18 |
| Nominalne napięcie AC L-N (V) | 220/230 | 220/230 | 220/230 | 220/230 | 220/230 |
| Nominalna częstotliwość prądu przemiennego (Hz) | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
| Czas przełączania (ms) | Bezszwowy | Bezszwowy | Bezszwowy | Bezszwowy | Bezszwowy |
| THD napięcia (%) | <3 | <3 | <3 | <3 | <3 |
| Wydajność | |||||
| Europejska wydajność (%) | 98.1 | 98.1 | 98.1 | 98.1 | 98.1 |
| Maks. Wydajność (%) | 96.8 | 96.8 | 96.8 | 96.8 | 96.8 |
| Ochrona | |||||
| Zabezpieczenie przed odwrotną polaryzacją PV | Tak | Tak | Tak | Tak | Tak |
| Bat. Ochrona przed odwrotną polaryzacją | Tak | Tak | Tak | Tak | Tak |
| Zabezpieczenie nadprądowe/napięciowe | Tak | Tak | Tak | Tak | Tak |
| Ochrona przed wyładowaniami | Tak | Tak | Tak | Tak | Tak |
| Zabezpieczenie przed zwarciem AC | Tak | Tak | Tak | Tak | Tak |
| Wykrywanie prądu szczątkowego | Tak | Tak | Tak | Tak | Tak |
| Monitorowanie zwarcia doziemnego | Tak | Tak | Tak | Tak | Tak |
| Wykrywanie łuku PV | Tak | Tak | Tak | Tak | Tak |
| Poziom ochrony obudowy | IP65 / NEMA4X | IP65 / NEMA4X | IP65 / NEMA4X | IP65 / NEMA4X | IP65 / NEMA4X |
| Dane ogólne | |||||
| Wymiary (szer. x wys. x gł., mm) | 785x614x258 | 785x614x258 | 785x614x258 | 785x614x258 | 785x614x258 |
| Waga (kg) | 43 | 43 | 43 | 43 | 43 |
| Topologia | Beztransformatorowy | Beztransformatorowy | Beztransformatorowy | Beztransformatorowy | Beztransformatorowy |
| Chłodzenie | Inteligentny wentylator | Inteligentny wentylator | Inteligentny wentylator | Inteligentny wentylator | Inteligentny wentylator |
| Wilgotność względna | 0-100% | 0-100% | 0-100% | 0-100% | 0-100% |
| Zakres temperatur pracy (℃) | -25 do 60 (obniżenie wartości znamionowej 45) | -25 do 60 (obniżenie wartości znamionowej 45) | -25 do 60 (obniżenie wartości znamionowej 45) | -25 do 60 (obniżenie wartości znamionowej 45) | -25 do 60 (obniżenie wartości znamionowej 45) |
| Wysokość robocza (m) | <2000 | <2000 | <2000 | <2000 | <2000 |
| Zużycie energii w trybie gotowości (W) | <30 | <30 | <30 | <30 | <30 |
| Montaż | Uchwyt ścienny | Uchwyt ścienny | Uchwyt ścienny | Uchwyt ścienny | Uchwyt ścienny |
| Komunikacja z RSD | SUNSPEC | SUNSPEC | SUNSPEC | SUNSPEC | SUNSPEC |
| Wyświetlacz i interfejsy komunikacyjne | LCD, LED, RS485, CAN, Wi-Fi, GPRS, 4G | LCD, LED, RS485, CAN, Wi-Fi, GPRS, 4G | LCD, LED, RS485, CAN, Wi-Fi, GPRS, 4G | LCD, LED, RS485, CAN, Wi-Fi, GPRS, 4G | LCD, LED, RS485, CAN, Wi-Fi, GPRS, 4G |
| Certyfikaty i zatwierdzenia | NRS097, G98, EN50549-1, C10/C11, AS4777.2, VDE-AR-N4105, VDE0126, IEC62109-1, IEC62109-2 | NRS097, G98, EN50549-1, C10/C11, AS4777.2, VDE-AR-N4105, VDE0126, IEC62109-1, IEC62109-2 | NRS097, G98, EN50549-1, C10/C11, AS4777.2, VDE-AR-N4105, VDE0126, IEC62109-1, IEC62109-2 | NRS097, G98, EN50549-1, C10/C11, AS4777.2, VDE-AR-N4105, VDE0126, IEC62109-1, IEC62109-2 | NRS097, G98, EN50549-1, C10/C11, AS4777.2, VDE-AR-N4105, VDE0126, IEC62109-1, IEC62109-2 |
| EMC | EN61000-6-2, EN61000-6-3 | EN61000-6-2, EN61000-6-3 | EN61000-6-2, EN61000-6-3 | EN61000-6-2, EN61000-6-3 | EN61000-6-2, EN61000-6-3 |
