Falownik Fotowoltaiczny i Inwerter: Fotowoltaika dla Domu
Spis treści
Falownik fotowoltaiczny to serce każdej instalacji PV. Bez niego prąd stały z paneli nie zostanie przekształcony na prąd zmienny, którego używamy w gniazdkach elektrycznych. Wybór dobrego falownika wpływa na sprawność systemu, wysokość rachunków i niezawodność na lata. W tym przewodniku znajdziesz wszystko, co musisz wiedzieć o rodzajach inwerterów, cenach, zasadzie działania oraz praktycznych wskazówkach wyboru.
Czym jest falownik fotowoltaiczny i do czego służy?
Falownik (inaczej inwerter fotowoltaiczny lub inwerter solarny) to urządzenie, które przekształca prąd stały (DC) z paneli słonecznych na prąd zmienny (AC), zgodny ze standardami sieci energetycznej (230/400V, 50 Hz).
Kluczowe zadania falownika:
- Konwersja prądu: DC → AC.
- Optymalizacja mocy (MPPT): zapewnia, że moduły fotowoltaiczne pracują przy najwyższej sprawności.
- Bezpieczeństwo: monitoruje instalację i odłącza ją przy awarii.
- Monitoring: pokazuje produkcję energii na aplikacji lub wyświetlaczu.
Sprawność falownika w nowoczesnych modelach wynosi 97–99%, co oznacza, że w procesie straty energii są minimalne.
Rodzaje falowników i ich zastosowanie
Falownik jednofazowy – do małych instalacji
Falowniki jednofazowe, czyli inwertery jednofazowe, są najczęściej stosowane w domowych instalacjach PV o mocy do 5 kW.
- Przeznaczony dla domów jednorodzinnych z instalacją do 3–5 kW.
- Prosty montaż i niższa cena czynią go popularnym wyborem dla niewielkich systemów.
- Ograniczeniem jest brak pełnego rozkładu mocy na wszystkie fazy, co może wpływać na stabilność przy większym zużyciu energii.

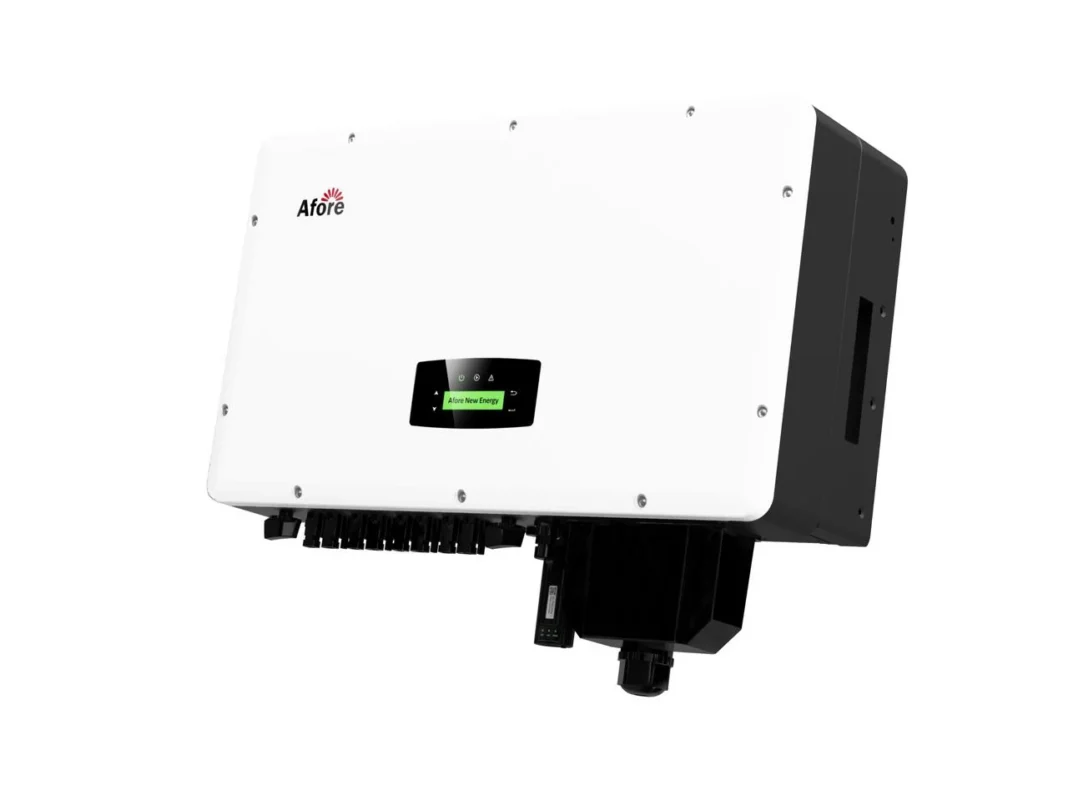

Falownik trójfazowy – do większych systemów
- Sprawdza się w instalacjach od 6 kW do 30 kW i większych.
- Zapewnia stabilniejsze zasilanie budynku i równomierne obciążenie sieci.
- Preferowany w systemach on-grid oraz przy przyłączeniu do sieci, zwłaszcza tam, gdzie wymagana jest wysoka niezawodność.
Mikroinwertery i falowniki hybrydowe
- Mikroinwertery: montowane bezpośrednio przy każdym panelu.
- Zwiększają bezpieczeństwo.
- Ograniczają spadek wydajności, jeśli jeden panel jest zacieniony.
- Falowniki hybrydowe: współpracują z magazynem energii (akumulatorem).
- Falowniki hybrydowe współpracują z magazynem energii, umożliwiając ładowanie akumulatorów nadwyżkami energii.
- Zapewniają zasilanie awaryjne systemu off-grid. Takie rozwiązania są szczególnie przydatne w systemach wyspowych, gdzie nie ma stałego podłączenia do sieci energetycznej.
Podsumowanie tabeli – zalety i wady różnych typów falowników：
| Typ inwertera | Zalety | Wady |
|---|---|---|
| Jednofazowy | Tani, prosty montaż, dobry do małych domów | Brak równomiernego rozkładu mocy na fazy |
| Trójfazowy | Stabilny, dobre dopasowanie do sieci | Wyższa cena od jednofazowych |
| Mikroinwerter | Eliminuje straty przy zacienieniu, bezpieczeństwo | Droższe rozwiązanie przy wielu panelach |
| Hybrydowy | Integracja z akumulatorami, niezależność przy awarii | Cena wyższa niż standardowe falowniki |
Jak wybrać najlepszy falownik do fotowoltaiki?
Dobór mocy falownika do paneli PV
- Moc falownika musi wynosić 80–110% całkowitej mocy całego systemu, aby zapewnić stabilną pracę zarówno w warunkach wysokiej, jak i niskiej intensywności promieniowania słonecznego.
- Na przykład, zaleca się instalację fotowoltaiczną o mocy 6 kWp z falownikiem o mocy 5–6,6 kW, aby idealnie dopasować ją do zapotrzebowania na moc.
Liczba paneli w łańcuchu
- Możliwości podłączenia paneli zależą od mocy pojedynczego modułu oraz parametrów technicznych falownika Należy zapoznać się z dokumentacją producenta, aby upewnić się, że maksymalne napięcie falownika nie zostanie przekroczone.
- Przykład: przy mocy panelu 400 W i mocy falownika 5 kW, łańcuch może składać się z 12–14 paneli, aby spełnić wymagania dotyczące bezpieczeństwa i sprawności operacyjnej.
Kryteria wyboru
- Cena: Stanowi ona 10–20% całkowitej ceny systemu fotowoltaicznego. Modele do użytku domowego kosztują od 2500 do 6000 zł. Droższe modele często oferują wyższą sprawność i dłuższe gwarancje.
- Gwarancja: Wysokiej jakości falowniki charakteryzują się sprawnością przekraczającą 98%, gwarancją na okres 5-12 lat i żywotnością 10-15 lat. Modele o wysokiej sprawności nie zawsze mają najdłuższe gwarancje, dlatego należy porównać marki.
- Monitoring: Monitorowanie wytwarzania energii w czasie rzeczywistym i szybkie rozwiązywanie problemów to standardowe funkcje wiodących marek.
- Odpowiednie typy instalacji: Falowniki jednofazowe nadają się do małych systemów, natomiast falowniki trójfazowe lub hybrydowe z magazynowaniem energii są zalecane do większych systemów.
Porównanie popularnych marek falowników
| Marka falownika | Sprawność | Gwarancja | Monitoring | Cena (przy 5 kW) |
|---|---|---|---|---|
| Marka A | 98% | 10 lat | Tak | 4500 zł |
| Marka B | 97,5% | 12 lat | Tak | 4700 zł |
| Marka C | 99% | 5 lat | Tak | 5200 zł |
| Marka D | 98,2% | 7 lat | Tak | 4100 zł |
(ceny orientacyjne dla Polski 2024/2025)
Instalacja i serwis falownika PV
Lokalizacja montażu:
- Wybór odpowiedniego miejsca instalacji ma kluczowe znaczenie dla żywotności falownika. Unikaj bezpośredniego światła słonecznego i wilgoci, ponieważ wysoka temperatura i wilgotność przyspieszają zużycie podzespołów.

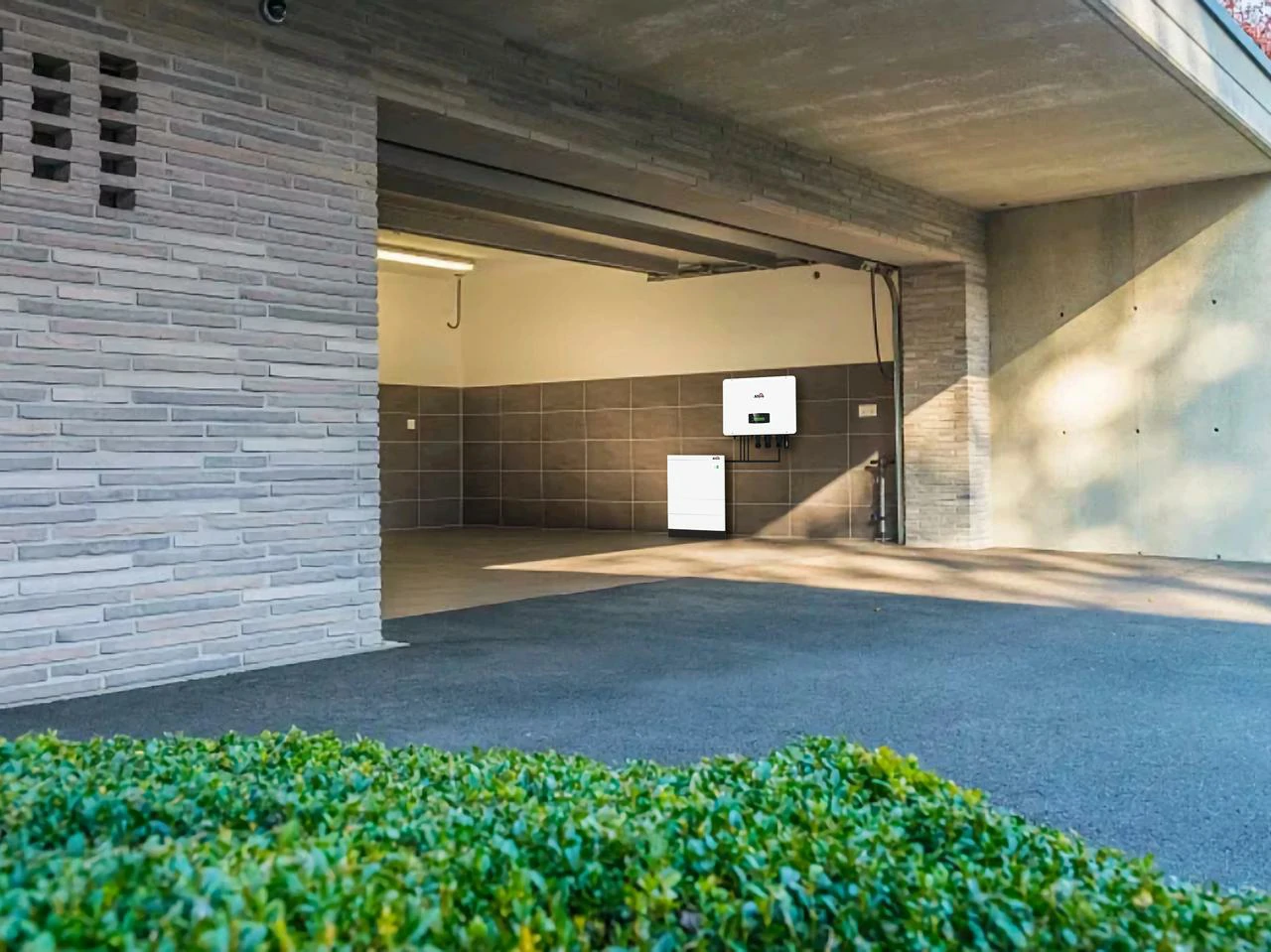

- Idealnym miejscem jest garaż, piwnica lub ściana północna, zapewniając naturalną wentylację i stabilną temperaturę otoczenia, co skutecznie wydłuża żywotność urządzenia.
Typowe awarie falowników:
- Do typowych usterek falownika występujących latem należą: przegrzanie, przepięcie i uszkodzenia elektroniki mocy spowodowane przeciążeniem oraz błędy aktualizacji oprogramowania sprzętowego.
- Raporty branżowe wskazują, że falowniki bez prawidłowego odprowadzania ciepła w wysokich temperaturach mają o 30% wyższe ryzyko awarii, dlatego należy zwrócić szczególną uwagę na odprowadza
Serwis i wymiana:
- W Polsce średni czas naprawy gwarancyjnej falownika wynosi od 7 do 21 dni. W tym okresie instalacja często pracuje w ograniczonym trybie lub zostaje czasowo wyłączona.
- Typowe problemy to awarie MPPT (śledzenia maksymalnego punktu mocy), utrata komunikacji z systemem monitorowania i powtarzające się przegrzewanie.
- Dlatego ważne jest, aby w pierwszej kolejności wybierać falowniki z funkcją szybkiej diagnostyki online i możliwością zdalnej aktualizacji, co może znacznie skrócić czas naprawy i zminimalizować przerwy w dostawie prądu.
Checklist – szybka diagnostyka falownika
- Sprawdź na ekranie, czy falownik działa w trybie „praca”.
- Zwróć uwagę na kody błędów.
- Oceń, czy urządzenie nie jest nadmiernie gorące.
- Sprawdź, czy monitoring online wysyła dane.
Trendy rynkowe i innowacje
- Dynamiczny wzrost rynku: Globalny rynek falowników rośnie średnio 8–10% rocznie, napędzany rosnącym zapotrzebowaniem na energię odnawialną i rosnącą popularnością instalacji domowych i komercyjnych.
- Nowoczesne technologie:
- Nowe modele oferują lepsze systemy chłodzenia pasywnego i ciche wentylatory, co zwiększa trwałość urządzenia.
- Szybsze i bardziej precyzyjne MPPT pozwalają maksymalizować produkcję energii nawet przy częściowym zacienieniu paneli.
- Integracja z domem inteligentnym: Falowniki nowej generacji mogą komunikować się z systemami IoT, umożliwiając zdalne monitorowanie i sterowanie produkcją energii, optymalizację zużycia i powiadomienia o awariach.
- Falowniki hybrydowe: Coraz więcej użytkowników wybiera rozwiązania hybrydowe z akumulatorami, co pozwala magazynować nadwyżki energii, zmniejszać koszty energii z sieci i zwiększać niezależność energetyczną domu. Trend ten rośnie zarówno w instalacjach domowych, jak i w małych firmach, szczególnie w regionach z niestabilną siecią elektryczną.
Praktyczne studia przypadków
Przykłady z życia wzięte pomogą Ci w łatwiejszym wyborze odpowiedniego falownika fotowoltaicznego.
- Przykład 1: Dom jednorodzinny 5 kWp – falownik jednofazowy: Falowniki jednofazowe są powszechnie stosowane w małych systemach fotowoltaicznych o mocy 5–6 kWp. Są łatwe w montażu i w pełni zaspokajają zapotrzebowanie na energię przeciętnego gospodarstwa domowego. Przy większym zużyciu energii elektrycznej wytwarzanej samodzielnie w ciągu dnia, roczna produkcja energii może osiągnąć 5100 kWh, co znacznie pokrywa zapotrzebowanie gospodarstwa domowego na energię elektryczną.
- Przykład 2: System 10 kWp – falownik trójfazowy: Większe systemy, takie jak 10 kWp, wymagają falownika trójfazowego. Zapewnia on równomierny rozkład obciążenia sieci, zmniejsza zużycie energii o 6% w porównaniu z systemami jednofazowymi oraz poprawia bezpieczeństwo systemu i stabilność zasilania urządzeń gospodarstwa domowego.
- Opinie użytkowników: Falowniki z monitoringiem online cieszą się coraz większą popularnością. Aplikacje mobilne i platformy internetowe pozwalają użytkownikom na przeglądanie generowanej energii w czasie rzeczywistym, szybką identyfikację usterek i kontakt z obsługą klienta, co skutecznie ogranicza przestoje i sprawia, że inwestycje w instalacje fotowoltaiczne stają się bardziej opłacalne.
Podsumowanie – jak wybrać falownik fotowoltaiczny?
- Dobierz moc falownika do instalacji (80–110%).
- Zastanów się nad rodzajem: jednofazowy, trójfazowy, mikroinwertery czy hybrydowy.
- Sprawdź gwarancję i monitoring.
- Zainstaluj w chłodnym, wentylowanym miejscu.
Dobry falownik fotowoltaiczny to pewność, że Twoja instalacja będzie działać wydajnie i bezpiecznie przez lata.
Najczęstsze pytania
-
Co to jest falownik w fotowoltaice?
Falownik fotowoltaiczny to urządzenie przekształcające prąd stały z paneli na prąd zmienny do użytku w domu i oddawania energii do sieci. Falowniki fotowoltaiczne są kluczowymi elementami systemów fotowoltaicznych. Bez niego energia fotowoltaiczna nie może być wykorzystywana w zwykłych gniazdkach ani sprzedawana do sieci.
Może także monitorować wydajność systemu w zakresie wytwarzania energii, podejmować odpowiednie środki ostrożności w przypadku ryzyka przeciążenia i jednocześnie czuwać nad bezpieczeństwem systemu. Wybór jednego falownika jest kluczowy, ponieważ zwiększa wydajność instalacji fotowoltaicznej i jej przedłużenie, awaryjne zasilanie przez wiele lat. -
Jaki jest koszt falownika do fotowoltaiki?
Na cenę falownika fotowoltaicznego wpływa jego moc wyjściowa, typ (jednofazowy, trójfazowy lub hybrydowy), marka oraz dodatkowe funkcje, takie jak monitoring i ochrona online. Zrozumienie tych czynników może pomóc w ocenie, czy cena jest rozsądna; funkcje z praktycznymi funkcjami są zazwyczaj droższe.
Inwerter domowy o mocy 5–10 kW kosztuje 2500–6000 zł. Falowniki hybrydowe i inne, bardziej zaawansowane technologicznie modele są droższe. Mogą one stanowić od 10% do 20% całkowitego kosztu instalacji fotowoltaicznej, ale inwestycja ta jest warta swojej ceny – znacząco wpływa na ogólną wydajność generowania energii przez system. Wybór odpowiedniego falownika zapewnia stabilną wydajność systemu i większą stabilność przyszłych zysków. -
Czy może być fotowoltaika bez falownika?
W konwencjonalnych systemach fotowoltaicznych falownik jest niezbędny! Przekształca on prąd stały (DC) generowany przez panele w prąd przemienny (AC) do użytku domowego lub do przesyłu do sieci. Bez niego prąd stały nie byłby kompatybilny z urządzeniami ani siecią. Falownik może również zapewnić bezpieczeństwo systemu, monitorować jego działanie w czasie rzeczywistym i zapobiegać przepięciom. Dzięki tym funkcjom jest kluczowym elementem systemów fotowoltaicznych podłączonych do sieci elektroenergetycznej i hybrydowych.
Jedynym wyjątkiem są małe mikrosystemy off-grid, które mogą zasilać kilka urządzeń za pomocą małego konwertera. Choć jego moc nie jest duża, wystarcza do zaspokojenia codziennych, podstawowych potrzeb energetycznych. Jednak bez wyposażenia stacji elektroenergetycznej ich zastosowanie jest bardzo ograniczone. -
Ile paneli można podłączyć do falownika?
Liczba paneli podłączonych do falownika fotowoltaicznego zależy od mocy falownika i mocy każdego panelu. Na przykład falownik o mocy 5 kW w połączeniu z panelem fotowoltaicznym o mocy 400 W może połączyć się z 12 do 14 panelami w łańcuchu. To połączenie jest bardzo praktyczne, zarówno do codziennego użytku w domu, jak i do instalacji małych instalacji fotowoltaicznych.
Należy przestrzegać zakresu napięcia wejściowego falownika, aby zapobiec przeciążeniu. Instalatorzy powinni zawsze uwzględnić margines bezpieczeństwa i dostosować liczbę paneli do natężenia światła słonecznego. Ponadto, duże instalacje wykorzystują wiele łańcuchów w celu optymalizacji wydajności. -
Jak falownik oddaje prąd do sieci?
Falownik fotowoltaiczny przetwarza prąd stały w prąd zmienny (AC) zgodny ze specyfikacjami sieci, synchronizując napięcie, częstotliwość i fazę. Synchronizuje napięcie, częstotliwość i fazę prądu (zwykle 230/400 V, 50 Hz), aby zapewnić bezpieczny dostęp do sieci. W systemie podłączonym do sieci, jeśli Twoje gospodarstwo domowe nie zużyje całej wyprodukowanej energii, ta nadmiarowa będzie odesłana do sieci. Potem możesz ją użyć, gdy będziesz potrzebował, albo sprzedać jej zakładowi energetycznemu.
