Falownik do silnika 3 fazowego – Wybór i zastosowanie falownika

Falownik do silnika 3 fazowego to urządzenie, które zmienia częstotliwość i napięcie prądu, aby sterować prędkością i momentem obrotowym silnika elektrycznego. Dzięki niemu możesz uzyskać płynną regulację pracy maszyny, wydłużyć jej żywotność i oszczędzić energię nawet o 20–40%. Falownik do silnika 3 fazowego jest niezwykle efektywnym rozwiązaniem w przypadku maszyn wymagających precyzyjnego sterowania prędkością, takich jak pompy, wentylatory czy taśmy transportowe. W tym poradniku wyjaśniam, jak działa falownik, do czego go stosować i na co zwracać uwagę przy wyborze w 2025 roku.

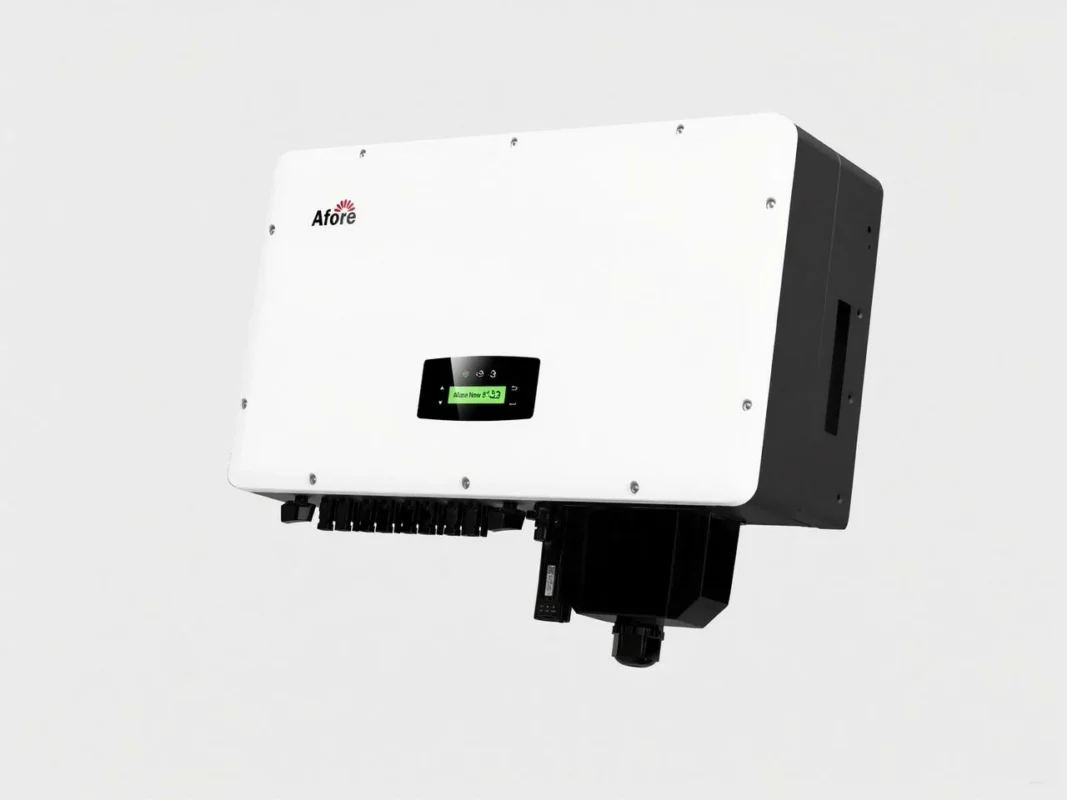

Co to jest falownik do silnika trójfazowego i jak działa?

Falownik do silnika fazowego, zwany także przemiennikiem częstotliwości, przekształca prąd zmienny (AC) na prąd stały (DC), a następnie ponownie na prąd zmienny (AC) o regulowanej częstotliwości i napięciu. Dzięki temu kontrolujemy prędkość obrotową silnika oraz moment obrotowy.

Budowa falownika: Jak działa falownik 3-fazowy z kontrolą wektorową i skalarną

Falownik składa się z kilku kluczowych komponentów, które razem umożliwiają precyzyjne sterowanie silnikiem:

• Prostownik – jego zadaniem jest zamiana prądu zmiennego (AC) z sieci na prąd stały (DC). Dzięki temu możliwe jest uzyskanie stabilnego źródła napięcia, które następnie może być przekształcone na różne wartości wymagane do sterowania silnikiem.
• Obwód pośredni – ten komponent pełni funkcję magazynowania energii, gromadząc ją w kondensatorach. W ten sposób, energia jest dostępna w odpowiednim momencie, umożliwiając optymalną pracę falownika.
• Falownik właściwy z tranzystorami IGBT – jest sercem urządzenia. Dzięki tranzystorom IGBT (Insulated Gate Bipolar Transistor) falownik generuje wyjściowe napięcie trójfazowe o regulowanej częstotliwości. To właśnie te tranzystory pozwalają na precyzyjne sterowanie napięciem i częstotliwością, co umożliwia zmianę prędkości oraz momentu obrotowego silnika w czasie rzeczywistym.

Różnice między falownikami jednofazowymi i trójfazowymi

Falowniki 1-fazowe i 3-fazowe różnią się znacznie pod względem przeznaczenia i parametrów technicznych.

Falowniki 1-fazowe są przeznaczone do mniejszych urządzeń, takich jak małe silniki w domach czy warsztatach. Zasilane jedną fazą (230 V), obsługują moc do około 2.2 kW. Są stosunkowo prostsze w budowie, co przekłada się na ich niższą trwałość i stabilność w porównaniu do falowników trójfazowych. Ich główną zaletą jest łatwość instalacji i niższe koszty, co czyni je idealnymi do mniejszych zastosowań, gdzie wymagania dotyczące mocy i wydajności są stosunkowo niewielkie.

Z kolei falowniki 3-fazowe oferują znacznie wyższą moc i stabilność.

Dzięki zasilaniu trzema fazami (400 V), mogą obsługiwać urządzenia o mocy od 0.7 kW do 500 kW lub więcej, co sprawia, że są odpowiednie dla dużych, przemysłowych silników, pomp czy kompresorów. Ich konstrukcja pozwala na precyzyjniejsze sterowanie oraz długotrwałą i niezawodną pracę, co jest szczególnie ważne w wymagających środowiskach przemysłowych. Choć ich instalacja jest bardziej skomplikowana, a cena wyższa, falowniki trójfazowe oferują zdecydowaną przewagę w zastosowaniach, które wymagają dużej mocy i stabilności operacyjnej.

Zastosowanie falownika 3-fazowego w przemyśle i innych aplikacjach

Falownik do silnika 3 fazowego znajdują szerokie zastosowanie w różnych branżach, pomagając w optymalizacji pracy maszyn, poprawie efektywności energetycznej i zapewnieniu lepszej kontroli nad procesami. Oto niektóre z najczęstszych zastosowań:

• Przemysł – W przemyśle falowniki trójfazowe są szeroko wykorzystywane do sterowania silnikami indukcyjnymi, na przykład w pompach i wentylatorach. W takich przypadkach, regulacja prędkości obrotowej jest niezbędna do efektywnego zarządzania procesami produkcyjnymi. Falownik do silnika 3 fazowego ze sterowaniem skalarnym pozwala na proste dostosowanie prędkości, jednak w bardziej wymagających aplikacjach warto zainwestować w przemienniki zasilane jednofazowo ze sterowaniem wektorowym, które zapewniają większą precyzję. Według Międzynarodowej Agencji Energii (IEA), energooszczędne technologie, takie jak trójfazowe falowniki, mogą zmniejszyć zużycie energii w zastosowaniach przemysłowych nawet o 30%, przyczyniając się do zrównoważonego rozwoju i oszczędności kosztów
• HVAC (ogrzewanie, wentylacja, klimatyzacja) – W systemach HVAC falowniki trójfazowe pomagają w sterowaniu prędkością obrotową silników w wentylatorach i pompach. Dzięki falownik do silnika 3 fazowego możliwe jest dostosowanie wydajności urządzeń do bieżących potrzeb, co przekłada się na oszczędności energii. Na przykład, zmiana częstotliwości i napięcia prądu w falowniku pozwala na bardziej energooszczędne działanie, szczególnie w przypadku urządzeń działających w systemach klimatyzacyjnych. Prąd zmienny zmienia się w zależności od wymagań systemu, co pozwala na oszczędności rzędu 20–40%.
• Fotowoltaika – W systemach fotowoltaicznych falowniki odpowiadają za przemianę prądu stałego na prąd zmienny. Falowniki 3-fazowe są szczególnie przydatne w dużych instalacjach, gdzie moc wyjściowa przekracza 1 kW. Dzięki zastosowaniu nowoczesnych technologii sterowania, takich jak sterowanie skalarne czy wektorowe, możliwe jest efektywne zarządzanie energią, co przekłada się na optymalizację kosztów eksploatacji.
• Warsztaty i modernizacja – W warsztatach i przy modernizacji maszyn falowniki są stosowane do sterowania prędkością silników w tokarkach, wiertarkach, sprężarkach oraz innych urządzeniach mechanicznych. Dzięki regulowanej prędkości obrotowej, falowniki pozwalają na precyzyjne dopasowanie pracy maszyn do specyficznych wymagań, co zwiększa ich wydajność i przedłuża ich żywotność. Na przykład, w tokarkach zmiana prędkości obrotów pozwala na optymalne cięcie materiałów o różnych twardościach.
• Systemy wodno-kanalizacyjne – W systemach wodociągowych i kanalizacyjnych falowniki trójfazowe pomagają w stabilizacji ciśnienia w pompach oraz redukcji skokowych przeciążeń. Dzięki precyzyjnej regulacji prędkości obrotowej pomp, systemy te stają się bardziej efektywne, zmniejszając zużycie energii i minimalizując ryzyko awarii. W praktyce oznacza to mniejsze koszty eksploatacji oraz dłuższą żywotność urządzeń, co jest szczególnie ważne w dużych systemach wodociągowych.

Jak dobrać falownik fazowy do silnika trójfazowego?

Wybór odpowiedniego falownik do silnika 3 fazowego jest kluczowy. Oto prosty schemat:

1. Moc silnika (kW) – falownik musi być dopasowany lub w minimalnym zapasie. Przykład: silnik 7,5 kW → falownik 7,5–8 kW.
2. Charakterystyka obciążenia – czy ma być stały moment (np. taśma transportowa) czy zmienny (wentylator, pompa).
3. Napięcie zasilania – falownik jednofazowy (dla małych mocy) lub trójfazowy (większe moce).
4. Rodzaj sterowania –
   1. Skalarne – proste, do mało wymagających aplikacji.
   2. Wektorowe – do wymagających układów, wysokiej precyzji i automatyki.
5. Dodatkowe parametry – port komunikacyjny RS-485, obsługa protokołu Modbus RTU, wejście bezpieczeństwa STO, filtry EMC.

Najczęstsze błędy przy wyborze falownika do silnika trójfazowego

Wybór odpowiedniego falownik do silnika 3 fazowego jest kluczowy, aby zapewnić prawidłowe i efektywne działanie układu. Istnieje kilka typowych błędów, które mogą prowadzić do nieoptymalnego działania systemu oraz niepotrzebnych kosztów. Oto najczęstsze z nich:

• Przewymiarowanie falownika (niepotrzebnie wyższe koszty) – Zbyt duży falownik w stosunku do potrzeb może prowadzić do zbędnych wydatków, ponieważ większy falownik wiąże się z wyższymi kosztami zakupu i eksploatacji. Na przykład falowniki do silników jednofazowych są mniej kosztowne, ale w aplikacjach wymagających większej mocy warto zdecydować się na przemiennik ze sterowaniem wektorowym.
• Brak filtrów EMC, co powoduje zakłócenia w sieci – Filtry EMC (kompatybilności elektromagnetycznej) są niezwykle ważne, aby zminimalizować zakłócenia elektromagnetyczne w sieci. Brak tych filtrów może prowadzić do problemów z działaniem innych urządzeń elektrycznych oraz powodować uszkodzenia w urządzeniach zasilanych z sieci. Dobrze dobrany falownik ze sterowaniem skalarnym lub wektorowym, wyposażony w odpowiednie filtry, pomoże uniknąć tego rodzaju problemów. W przypadku falowników zasilanych jednofazowo – trzy fazy warto zwrócić uwagę na moc, która odpowiada potrzebom konkretnej aplikacji.
• Źle dobrana moc – zbyt mała może spalić falownik, zbyt duża zwiększa wydatki – Jeśli moc falownika jest zbyt mała w stosunku do wymagań silnika, może to prowadzić do jego przegrzania, uszkodzeń i w konsekwencji awarii urządzenia. Falowniki 3 fazy o napięciu międzyfazowym 230 V lub fazy o napięciu międzyfazowym 400 V muszą być dobrane odpowiednio do parametrów silnika i aplikacji. Z drugiej strony, zbyt duży falownik w przypadku aplikacjach z małymi silnikami może prowadzić do nadmiernych kosztów i mniejszej efektywności systemu.

Pro tip: Zawsze sprawdź tabliczkę znamionową silnika i dopasuj falownik do rzeczywistych parametrów.

Ranking falowników 2025: Wybór najlepszego falownika do silnika trójfazowego

Choć w tym poradniku nie wskazujemy marek, oto najważniejsze kryteria porównania:

Wybór falownika do silnika trójfazowego w 2025 roku zależy od kilku kluczowych czynników. Przede wszystkim, moc falownika musi być dopasowana do mocy silnika, co może wynosić od 0.7 kW do 500 kW, w zależności od aplikacji. Istotny jest także typ sterowania – dla prostych aplikacji wystarczające jest sterowanie skalarne, natomiast dla bardziej złożonych zadań lepszym wyborem będzie sterowanie wektorowe, które zapewnia precyzyjniejszą kontrolę momentu obrotowego.

Chłodzenie odgrywa kluczową rolę w zapewnieniu niezawodności falownika w wysokich temperaturach, co jest istotne w trudniejszych warunkach przemysłowych. Kolejnym ważnym parametrem jest stopień ochrony IP, który określa odporność urządzenia na pył i wilgoć, co ma znaczenie w aplikacjach wymagających ochrony przed zewnętrznymi czynnikami. Opcje komunikacji, takie jak RS-485 czy Modbus, pozwalają na integrację falownika z systemami automatyki.

Na koniec, gwarancja i serwis – dłuższa gwarancja zmniejsza ryzyko przestojów i kosztów związanych z awarią, co jest szczególnie ważne w długoterminowej eksploatacji. Dlatego wybór falownika powinien uwzględniać zarówno specyficzne wymagania techniczne, jak i ekonomiczne danej aplikacji.

Montaż falownika 3-fazowego: Jak podłączyć falownik do silnika trójfazowego?

Instalacja falownika 3-fazowego wymaga staranności i przestrzegania określonych procedur, aby zapewnić bezpieczeństwo oraz efektywność systemu. Oto szczegółowy proces podłączania falownika do silnika trójfazowego:

• Podłączenie zasilania Pierwszym krokiem jest prawidłowe podłączenie zasilania do falownika. Należy upewnić się, że zarówno wejście, jak i wyjście są prawidłowo podłączone, a napięcie wynosi odpowiednio 3×400 V. Błędne połączenie zasilania może prowadzić do uszkodzeń urządzeń oraz zagrożeń dla bezpieczeństwa, dlatego ważne jest dokładne sprawdzenie przewodów przed rozpoczęciem pracy.
• Uziemienie Uziemienie jest kluczowe w każdym systemie elektrycznym, ponieważ chroni zarówno użytkownika, jak i urządzenia przed potencjalnymi zagrożeniami elektrycznymi, takimi jak przepięcia czy zwarcia. Należy upewnić się, że falownik i silnik są prawidłowo uziemione zgodnie z obowiązującymi normami, co zapewnia ich bezpieczne działanie.
• Podłączenie silnika Podłączenie silnika to kolejny ważny krok w procesie instalacji. W zależności od typu silnika oraz wymagań aplikacji, zazwyczaj wybiera się układ gwiazdy lub trójkąta. Układ gwiazdy jest stosowany przy wyższych napięciach, natomiast trójkąt jest bardziej odpowiedni do sytuacji, gdy silnik wymaga wyższej mocy. Ważne jest, aby zgodnie z wymaganiami producenta podłączyć odpowiednie fazy.
• Pierwsze uruchomienie Po zakończeniu podłączeń, nadszedł czas na pierwsze uruchomienie. Należy wprowadzić odpowiednie parametry silnika, takie jak moc, napięcie oraz częstotliwość bazowa. Te dane są kluczowe dla prawidłowego działania falownika, ponieważ umożliwiają mu kontrolowanie prędkości oraz momentu obrotowego silnika w sposób precyzyjny i zgodny z wymaganiami aplikacji.
• Test ruchu Po ustawieniu wszystkich parametrów i podłączeniu silnika, przeprowadź test ruchu. Sprawdź, czy kierunek obrotów silnika jest prawidłowy oraz czy prędkość obrotowa mieści się w wymaganym zakresie. Jeśli kierunek obrotów jest niewłaściwy, wystarczy zamienić dwa przewody fazowe na wyjściu falownika. Tego typu test pozwala upewnić się, że wszystkie elementy systemu działają poprawnie.
• Ekranowanie przewodów i filtry EMC Zainstalowanie odpowiednich filtrów EMC i ekranowanie przewodów pozwala zredukować zakłócenia elektromagnetyczne, które mogą wpłynąć na inne urządzenia w systemie. Filtry EMC pomagają poprawić stabilność działania systemu i zmniejszyć ryzyko interferencji.

Diagnostyka falownika trójfazowego: Jak rozwiązywać problemy z falownikiem 3-fazowym?

Typowe kody / objawy i rozwiązania:

Case studies – realne zastosowania falowników 3-fazowych

• Warsztat tokarski – Wymiana starego sterowania na falownik pozwoliła na uzyskanie płynnej zmiany prędkości w narzędziach tokarskich. Dzięki temu zredukowano zużycie energii oraz wydatki, osiągając oszczędności rzędu 30%. Dodatkowo, zwiększona precyzja sterowania poprawiła jakość obróbki, a maszyny stały się bardziej niezawodne.
• Instalacja wod-kan – Zastosowanie falownika do napędu pomp w systemie wodociągowym pozwoliło na zmniejszenie przeciążeń, co zmniejszyło liczbę awarii oraz zwiększyło trwałość sprzętu. Dzięki bardziej efektywnemu zarządzaniu energią, oszczędności osiągnęły poziom około 35%, co przyczyniło się do obniżenia kosztów eksploatacji całego systemu.

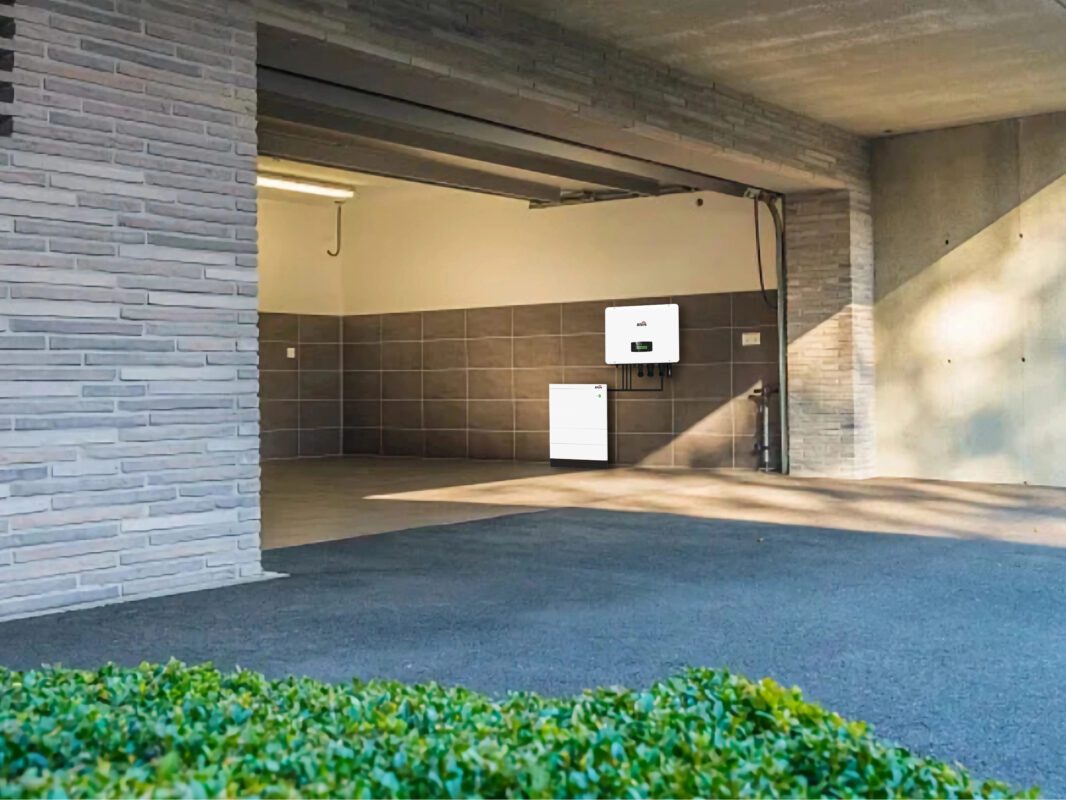

• Gospodarstwo domowe z fotowoltaiką – W instalacji fotowoltaicznej falownik 3-fazowy działał jako konwerter DC/AC, umożliwiając zasilanie domu energią z paneli słonecznych. Dzięki optymalizacji pracy systemu, rachunki za energię zmniejszyły się o około 25%, a sam system działał stabilniej, co pozwoliło na długoterminowe oszczędności.

Słownik pojęć

• PWM (Pulse Width Modulation) – modulacja szerokości impulsu, technika sterowania tranzystorów.
• IGBT – tranzystory stosowane w falownikach.
• EMC – kompatybilność elektromagnetyczna.
• Sterowanie skalarne – prosta regulacja bez uwzględniania modelu matematycznego silnika.
• Sterowanie wektorowe – bardziej precyzyjna metoda wykorzystująca model matematyczny silnika i pomiary.
• STO – wejście bezpieczeństwa, natychmiastowe zatrzymanie silnika.

Podsumowanie – dlaczego warto stosować falowniki 3-fazowe?

• Pozwalają oszczędzić energię nawet o 40%, szczególnie w aplikacjach pomp i wentylatorów.
• Zwiększają żywotność silnika elektrycznego dzięki łagodnemu rozruchowi i zatrzymaniu.
• Dają możliwość dokładnego sterowania momentem i obrotami.
• Sprawdzają się w przemyśle, automatyce, fotowoltaice i warsztatach.

W 2025 roku falownik do silnika 3-fazowego staje się wręcz standardem w nowoczesnych instalacjach, a poprawnie dobrany i podłączony potrafi pracować bezawaryjnie przez długie lata.
