Co to jest falownik? Zasada działania i zastosowania

Co to jest falownik? To pytanie zadają sobie osoby planujące instalację fotowoltaiczną, użytkownicy pomp i wentylatorów, a także inżynierowie pracujący w przemyśle. Falownik, inaczej nazywany inwerterem fotowoltaicznym, to urządzenie elektryczne, które przekształca prąd stały (DC) w prąd zmienny (AC) o określonej częstotliwości i napięciu. Falownik a inwerter to często używane zamiennie określenia – oba opisują to samo urządzenie, a odpowiedź na pytanie „falownik i do czego służy” jest prosta: umożliwia on korzystanie z energii z paneli PV, akumulatorów i innych źródeł prądu stałego w sieci energetycznej lub domu. Bez niego energia z paneli słonecznych, akumulatorów czy innych źródeł prądu stałego nie mogłaby być bezpośrednio wykorzystana w naszych domach ani w sieci energetycznej.

W tym artykule wyjaśnię prosto i szczegółowo:

• Jak działa falownik?
• Rodzaje falowników i ich zastosowania.
• Budowę współczesnych falowników.
• Korzyści i wyzwania eksploatacji.
• Najczęstsze problemy i sposoby ich diagnozy.
• FAQ, czyli odpowiedzi na pytania użytkowników.

Co to jest falownik i jak działa?

Czym jest falownik? Falownik, nazywany również inwerterem, to urządzenie elektroniczne, które pełni kluczową rolę w wielu systemach elektrycznych – od instalacji fotowoltaicznych, przez przemysł, aż po elektromobilność. Jego podstawowym zadaniem jest przekształcenie prądu stałego (DC) w prąd przemienny (AC) o odpowiedniej częstotliwości i napięciu, tak aby mógł zasilać urządzenia elektryczne w domu, zakładzie przemysłowym czy w sieci energetycznej.

Bez falownika energia wyprodukowana przez panele fotowoltaiczne, akumulatory czy prostowniki nie mogłaby być bezpośrednio wykorzystana – ponieważ zdecydowana większość urządzeń działa na prądzie zmiennym. Dlatego mówi się, że falownik to serce całej instalacji fotowoltaicznej i systemów zasilania.

Schemat działania falownika krok po kroku

1. Źródło prądu stałego (DC) – np. panele słoneczne, akumulator lub prostownik, które generują energię w postaci napięcia stałego.
2. Układ elektroniki mocy – zbudowany z tranzystorów IGBT lub MOSFET, które przełączają przepływ prądu z bardzo dużą częstotliwością, przygotowując go do dalszej obróbki i zapewniając stałą częstotliwość napięcia wyjściowego. Dzięki temu falownik umożliwia sterowanie przemiennikiem częstotliwości, co jest kluczowe w systemach automatyki przemysłowej.
3. PWM (modulacja szerokości impulsu) – technika, która kształtuje przebieg napięcia tak, aby przypominał sinusoidę stosowaną w sieci energetycznej.
4. Filtr – wygładza sygnał i eliminuje zakłócenia, dzięki czemu uzyskujemy stabilny przebieg napięcia.
5. Wyjście AC – falownik dostarcza prąd przemienny o regulowanej częstotliwości i napięciu, gotowy do zasilania sprzętów domowych, maszyn w przemyśle czy oddania nadwyżki energii do sieci.

W praktyce oznacza to, że falownik nie tylko zamienia prąd stały na zmienny, ale również optymalizuje działanie całej instalacji i zapewnia bezpieczeństwo użytkowania.

Falownik a przemiennik częstotliwości – czym się różnią?

Pojęcia falownik i przemiennik częstotliwości bywają ze sobą mylone, ale w rzeczywistości oznaczają coś innego.

• Falownik – odpowiada wyłącznie za generowanie prądu przemiennego z prądu stałego.
• Przemiennik częstotliwości – to bardziej złożone urządzenie, które oprócz falownika zawiera także prostownik i układ sterowania. Umożliwia ono regulację prędkości obrotowej silników elektrycznych, pomp czy wentylatorów.

Dla przykładu: falownik do silnika elektrycznego w pompie wodnej umożliwia dokładne kontrolowanie prędkości obrotowej silników i dostosowanie jej do aktualnego zapotrzebowania, co pozwala oszczędzać energię i zwiększa trwałość urządzeń. Przemiennik częstotliwości zmienia częstotliwość i napięcie prądu, a falownik w jego strukturze odpowiada za wytworzenie odpowiedniego przebiegu napięcia. Dzięki temu pompa działa płynnie, energooszczędnie i bez przeciążeń.

Podsumowując: falownik to urządzenie, które przekształca prąd stały w prąd przemienny, natomiast przemiennik częstotliwości wykorzystuje falownik do sterowania silnikami i regulacji ich prędkości obrotowej.

Rodzaje falowników – porównanie i przykłady

Na rynku dostępnych jest wiele rodzajów inwerterów i modeli falowników, które różnią się budową i przeznaczeniem. Wybór falownika zależy od mocy instalacji, warunków montażu oraz oczekiwań użytkownika – w domach sprawdzają się falowniki jednofazowe, a w przemyśle dominują trójfazowe rozwiązania. Poniżej przedstawiamy najpopularniejsze rodzaje falowników wraz z ich zastosowaniami, zaletami i wadami.

Falowniki w automatyce przemysłowej

Falownik jednofazowy

• Zastosowanie: małe instalacje, silniki elektryczne o niewielkiej mocy, gospodarstwa domowe.
• Zalety: prostota konstrukcji, niski koszt zakupu, łatwy montaż.
• Wady: ograniczona moc, brak możliwości obsługi dużych obciążeń. Najczęściej stosowany w domowych systemach PV do 3–4 kW.

Falownik trójfazowy

• Zastosowanie: przemysł, większe systemy fotowoltaiczne, zakłady produkcyjne.
• Zalety: wysoka moc, stabilna praca w sieci energetycznej, możliwość podłączenia dużych silników.
• Wady: wyższa cena, bardziej skomplikowany montaż i konfiguracja. Obowiązkowy wybór dla instalacji powyżej 10 kW.

Falowniki napięcia i prądu

• Falownik napięcia – oparty na źródle napięcia, szeroko stosowany w napędach elektrycznych.
• Falownik prądu – oparty na źródle prądu, rzadziej używany, znajduje zastosowanie w specyficznych układach przemysłowych.

Falowniki w fotowoltaice

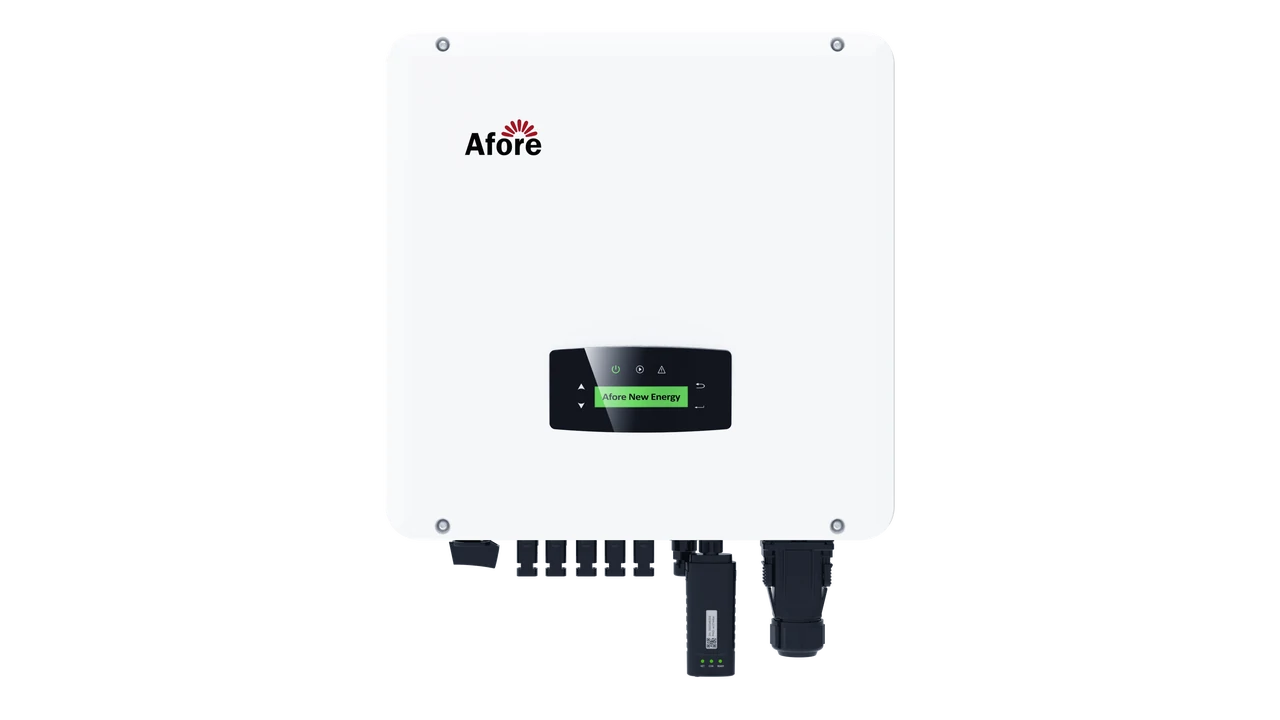

Falownik stringowy (inwerter stringowy)

• Zastosowanie: instalacje dachowe, gospodarstwa domowe.
• Zalety: sprawdzona technologia, stosunkowo niski koszt, niezawodność.
• Wady: mała elastyczność – gdy jeden panel zostanie zacieniony, spada wydajność całego stringu. Najczęściej wybierany falownik do standardowych instalacji PV w domach jednorodzinnych.

Mikroinwerter

• Zastosowanie: małe systemy PV, dachy narażone na częściowe zacienienie, rozproszone instalacje.
• Zalety: każdy panel działa niezależnie, co pozwala uniknąć strat energii przy zacienieniu.
• Wady: wyższa cena całego systemu w porównaniu do falownika stringowego.

Idealny tam, gdzie panele ustawione są w różnych kierunkach lub częściowo w cieniu.

Falownik hybrydowy

• Zastosowanie: domy i firmy z magazynem energii (akumulatory).
• Zalety: łączy tryb on-grid (współpraca z siecią) i off-grid (działanie w razie braku sieci), zapewnia niezależność energetyczną.
• Wady: wysokie koszty zakupu i instalacji, bardziej złożona konfiguracja. To rozwiązanie dla osób, które chcą zwiększyć autokonsumpcję energii i zabezpieczyć się na wypadek awarii sieci.

Tabela porównawcza rodzajów falowników

Jak widać, rodzaje falowników różnią się zakresem zastosowań i funkcjonalnością. Wybór odpowiedniego modelu zależy od mocy instalacji, warunków montażu oraz oczekiwań użytkownika. Dla prostych, niewielkich systemów wystarczy falownik jednofazowy, podczas gdy w instalacjach przemysłowych czy dużych farmach PV stosuje się falowniki trójfazowe. W przypadku nowoczesnych domów z akumulatorami energii coraz większą popularność zyskują falowniki hybrydowe, które zapewniają większą niezależność energetyczną.

Budowa nowoczesnego falownika

Nowoczesny falownik fotowoltaiczny oraz przemysłowy to zaawansowane urządzenie, które łączy w sobie elektronikę mocy, inteligentne systemy sterowania i zabezpieczenia. Jego zadaniem jest nie tylko przekształcanie prądu stałego (DC) na prąd zmienny (AC), ale również zapewnienie stabilnej, wydajnej i bezpiecznej pracy instalacji.

Podstawowe elementy falownika:

• Tranzystory IGBT lub MOSFET – odpowiadają za szybkie i precyzyjne przełączanie prądu, co bezpośrednio wpływa na sprawność urządzenia.

• Cyfrowy układ sterowania – mikroprocesor analizuje w czasie rzeczywistym parametry pracy i dostosowuje algorytmy sterowania.
• Filtry LC – eliminują zakłócenia elektromagnetyczne i poprawiają jakość napięcia.
• System chłodzenia – wentylatory lub radiatory chronią układ przed przegrzaniem, co wydłuża żywotność falownika.

Najważniejsze funkcje nowoczesnych falowników:

• PWM (modulacja szerokości impulsu) – umożliwia precyzyjne formowanie przebiegu napięcia.
• Sterowanie skalarne – pozwala regulować prędkość obrotową silnika poprzez zmianę częstotliwości.
• Sterowanie wektorowe – daje pełną kontrolę nad momentem obrotowym i prędkością, co jest istotne w aplikacjach przemysłowych.
• Łączność i komunikacja (Wi-Fi, Modbus, Ethernet) – umożliwia zdalny podgląd, diagnostykę i integrację falownika z systemami automatyki lub monitoringu PV.

Dzięki takiej budowie i funkcjom, falowniki 3-fazowe i jednofazowe znajdują zastosowanie zarówno w instalacjach fotowoltaicznych, jak i w przemyśle, gwarantując wysoką efektywność energetyczną oraz niezawodność pracy.

Gdzie stosuje się falowniki?

Falowniki to dziś jeden z kluczowych elementów wielu nowoczesnych systemów – od domowych instalacji fotowoltaicznych po zaawansowaną automatykę przemysłową. Dzięki nim możliwe jest nie tylko efektywne wykorzystanie energii elektrycznej, ale także precyzyjne sterowanie pracą urządzeń.

1. Instalacje fotowoltaiczne

W energetyce solarnej każdy falownik do fotowoltaiki pełni rolę serca całego systemu. To on zamienia prąd stały (DC) wytwarzany przez panele PV na prąd zmienny (AC), który może zasilać domowe urządzenia lub zostać oddany do sieci energetycznej. Bez falownika produkcja energii z modułów PV byłaby bezużyteczna.

2. Automatyka przemysłowa

W zakładach produkcyjnych falowniki są niezastąpione przy regulacji prędkości obrotowej silników elektrycznych, pomp czy wentylatorów. Pozwalają na płynny rozruch, zmniejszają zużycie energii i wydłużają żywotność maszyn. Jak podaje Polska Akademia Nauk, „falownik to kluczowy element w wielu systemach energetycznych, a w automatyce przemysłowej umożliwia precyzyjną kontrolę silników i pomp”. Dzięki sterowaniu wektorowemu możliwe jest także precyzyjne kontrolowanie momentu obrotowego.

3. Elektromobilność

W samochodach elektrycznych falowniki działają jako sterowniki silnika trakcyjnego. To one odpowiadają za konwersję energii z akumulatora i przekazywanie jej do silnika w taki sposób, aby pojazd mógł płynnie przyspieszać i hamować.

4. Zasilacze awaryjne (UPS)

Falowniki znajdują się również w systemach UPS, gdzie w sytuacji awarii sieci zapewniają stabilny prąd zmienny, chroniąc urządzenia przed utratą zasilania i skokami napięcia.

5. Systemy napędowe i transportowe

Od wind i sprężarek, przez linie produkcyjne, aż po skomplikowane systemy transportu – falowniki gwarantują niezawodne działanie i elastyczne sterowanie napędem.

Według danych z 2023 roku w Polsce powstało ponad 450 tys. nowych instalacji PV, co oznacza setki tysięcy dodatkowych falowników w domach i firmach. Trend ten rośnie, a rola falowników w transformacji energetycznej staje się coraz ważniejsza.

Zalety i wyzwania użytkowania falowników

Falowniki, czyli urządzenia przekształcające prąd stały w prąd zmienny, są dziś jednym z kluczowych elementów nowoczesnych instalacji energetycznych i systemów automatyki. Odgrywają fundamentalną rolę w fotowoltaice, przemyśle, elektromobilności czy systemach zasilania awaryjnego. Ich stosowanie wiąże się jednak nie tylko z licznymi korzyściami, ale także z pewnymi wyzwaniami technicznymi i eksploatacyjnymi, o których warto pamiętać przy wyborze i użytkowaniu urządzenia.

Zalety falowników

• Wysoka sprawność energetyczna (97–99%) – nowoczesne modele pozwalają minimalizować straty energii, co bezpośrednio przekłada się na wyższą opłacalność inwestycji.
• Kontrola energii i optymalizacja pracy instalacji – falowniki monitorują przepływ prądu, dostosowując parametry pracy do aktualnego zapotrzebowania.
• Ochrona urządzeń elektrycznych – zapewniają stabilne napięcie i zabezpieczają silniki oraz inne elementy systemu przed przeciążeniem.
• Współpraca z siecią energetyczną – w przypadku instalacji fotowoltaicznych umożliwiają oddawanie nadwyżki wyprodukowanej energii do sieci, co zwiększa efektywność ekonomiczną systemu.

Wyzwania w użytkowaniu falowników

• Konieczność skutecznego chłodzenia – falowniki generują ciepło, dlatego wymagają odpowiednich warunków montażowych i systemów wentylacji.
• Awaryjność tańszych modeli – niska jakość komponentów może prowadzić do usterek, szczególnie przy intensywnej eksploatacji.
• Regularna konserwacja i aktualizacja oprogramowania – aby zapewnić niezawodność i długą żywotność urządzenia, niezbędne są przeglądy techniczne oraz aktualizacje producenta.

Podsumowując: falowniki to urządzenia, które znacząco zwiększają efektywność i bezpieczeństwo systemów energetycznych, ale aby w pełni wykorzystać ich potencjał, należy zadbać o odpowiedni dobór modelu, prawidłowy montaż oraz systematyczną konserwację.

Typowe problemy i diagnostyka falowników

Choć falowniki fotowoltaiczne i przemysłowe są urządzeniami o wysokiej niezawodności, jak każda elektronika mogą z czasem generować problemy wymagające diagnostyki. Szybkie rozpoznanie objawów i podjęcie odpowiednich działań pozwala uniknąć długich przestojów instalacji oraz kosztownych napraw.

Najczęściej spotykane problemy z falownikami:

• Przegrzewanie urządzenia – zbyt wysoka temperatura pracy może prowadzić do wyłączania falownika lub spadku jego sprawności.
• Spadek mocy w godzinach szczytu – niewłaściwa konfiguracja lub niedopasowanie mocy falownika do instalacji PV skutkuje obniżoną wydajnością.
• Błędy sieci i kody błędów na wyświetlaczu – mogą wynikać z zakłóceń w sieci energetycznej, niepoprawnego podłączenia lub wewnętrznych usterek.

Rozwiązania i diagnostyka:

• Sprawdzenie wentylatora i przepływu powietrza – regularne czyszczenie i zapewnienie odpowiedniego chłodzenia to podstawa.
• Weryfikacja ustawień trybu sieciowego – poprawna konfiguracja eliminuje wiele problemów związanych z oddawaniem energii do sieci.
• Regularny serwis i monitoring online – systematyczna konserwacja oraz korzystanie z aplikacji monitorujących umożliwia szybkie wychwycenie nieprawidłowości.

Dobrze prowadzona diagnostyka falowników zwiększa ich żywotność, ogranicza awaryjność i pozwala na maksymalizację zwrotu z inwestycji w fotowoltaikę.

Podsumowanie

Falownik to kluczowe urządzenie elektryczne, które przekształca prąd stały na przemienny i umożliwia działanie systemów PV, automatyki przemysłowej, samochodów elektrycznych czy UPS-ów. Dzięki niemu możemy zasilać urządzenia w domach, regulować prędkość silników i współpracować z siecią energetyczną.

Jeśli pytasz „ co to jest falownik ?” – odpowiedź brzmi: to serce każdej instalacji, które decyduje o bezpieczeństwie, sprawności i niezawodności całego systemu.
