Installazione dell'inverter del pannello solare: una guida concisa per aiutarvi

Se non si dispone di un inverter per pannelli solari, le frequenti interruzioni di corrente possono rendere la vita moderna insopportabile. Oggi l'alimentazione elettrica ininterrotta non è più un lusso, ma una necessità. C'è elettricità per tutto, dai ventilatori alle luci, dagli elettrodomestici ai computer. Pertanto, se da qualche tempo state pensando di acquistare un inverter solare e vi state chiedendo se l'installazione sia una seccatura, sarete sorpresi di sapere che gli inverter per pannelli solari sono molto facili da installare.

È noto che l'inverter per pannelli solari è un componente chiave di un sistema di pannelli solari. I pannelli solari generano elettricità in corrente continua (DC) dalla luce del sole e un inverter solare è necessario per convertire l'elettricità DC in elettricità AC utilizzabile in casa. Inoltre, l'inverter per pannelli solari è un componente essenziale per il monitoraggio del sistema. L'inverter per pannelli solari ha anche la capacità di interagire con il banco di batterie del sistema solare, che comprende l'accumulo di energia.

In breve, l'inverter per pannelli solari è il centro di controllo dell'intero sistema solare. È necessario assicurarsi che l'installazione dell'inverter del pannello solare avvenga senza problemi se si intende realizzare un impianto solare fai-da-te.

Pianificazione about ta Installazione dell'inverter del pannello solare

Per il successo di un progetto di installazione di un inverter per pannelli solari è essenziale disporre di un piano chiaro e adottare misure per garantire la sicurezza di tutte le persone coinvolte. Detto questo, ci sono alcune cose che si possono fare prima di smontare l'impianto per garantire che il processo di installazione dell'inverter per pannelli solari si svolga senza problemi dall'inizio alla fine. Queste includono:

• Acquisto di materiali non inclusi nella spedizione (cavi, strumenti, ecc.) .
• Organizzarsi quando si disfa la valigia.
• Controllare la spedizione per assicurarsi che non manchi nulla o sia danneggiata.
• Controllare la guida alla sicurezza per l'installazione del sistema.

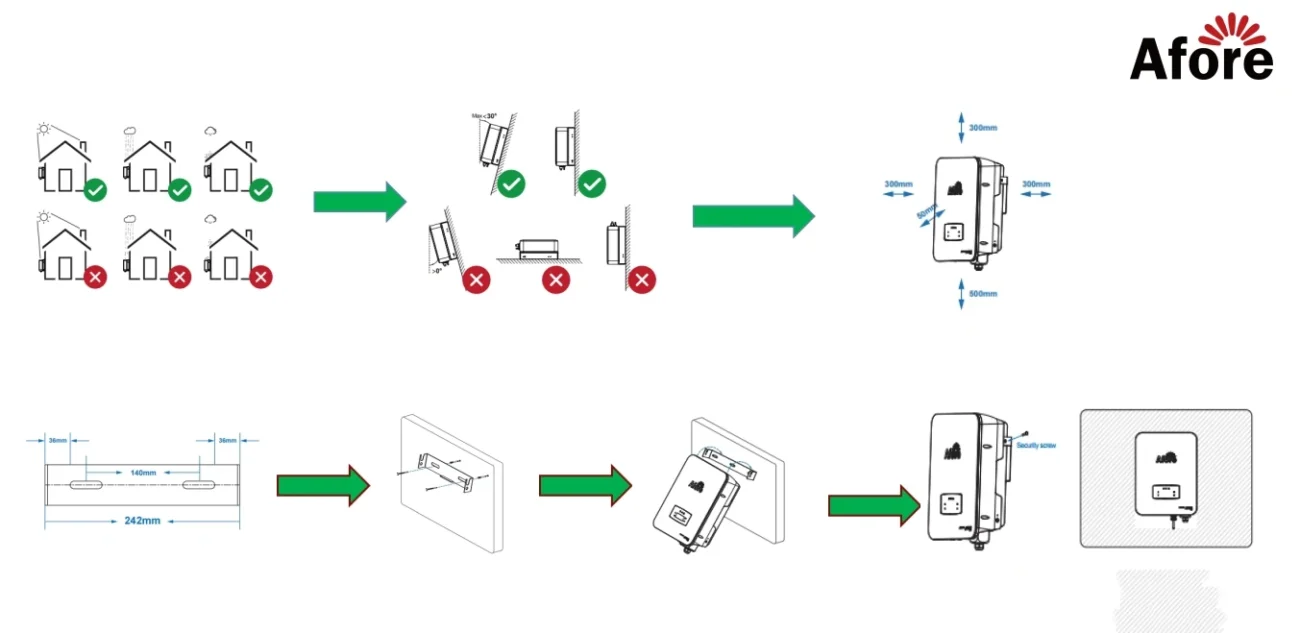

Considerazione about ta Posizione of ta Installazione dell'inverter del pannello solare

All'interno o all'esterno

La maggior parte degli inverter solari può essere installata all'esterno, ma si consiglia di eseguire l'installazione dell'inverter per pannelli solari al chiuso, se possibile. Se non è possibile installarli all'interno, è meglio che siano all'esterno. Oltre all'esposizione alle intemperie, ci sono molti altri aspetti da considerare nella scelta del luogo in cui installare un inverter per pannelli solari.

Non è consigliabile installare l'inverter per pannelli solari all'aperto. Come già detto, l'ideale sarebbe installare l'inverter solare da qualche parte. Per le abitazioni, ciò significa di solito essere vicini a una scheda figlia; nelle case moderne, la scheda figlia si trova spesso nel garage. Le schede figlie sono schede che contengono gli interruttori per tutti i diversi circuiti della casa.

L'inverter del pannello solare può essere collegato a questo quadro perché è già collegato al quadro di distribuzione principale, che di solito è il punto in cui vengono effettuate le letture dei contatori. Nel caso di un'azienda, è possibile che vi siano più sottopannelli e il progettista CEC dovrà calcolare i percorsi dei cavi tra ciascun sottopannello e il quadro di distribuzione principale per determinare la posizione migliore per l'inverter del pannello solare. Ci sono altri fattori da considerare in un progetto commerciale, come la protezione della rete e il controllo delle uscite.

Se non è possibile installare un inverter a pannelli solari all'interno, cercheremo un posto vicino al quadro elettrico principale dove non sia esposto alle intemperie. La maggior parte degli inverter solari ha un grado di protezione minimo IP65. Ciò significa che tecnicamente l'inverter può essere montato ovunque all'esterno. Tuttavia, l'esposizione prolungata a grandi quantità di luce solare sull'involucro di un inverter a pannelli solari può usurare il materiale. Può anche essere un problema se l'inverter a pannelli solari diventa molto caldo al sole, perché funzionerà in modo meno efficiente rispetto a un inverter solare più fresco. Inoltre, non è mai una buona cosa avere una pioggia costante che colpisce un inverter a pannelli solari quando piove abbondantemente. Vale la pena notare che come produttore di inverter solariAlcuni degli inverter solari commerciali di Afore hanno un grado di protezione IP66. Inoltre, tutti i modelli di inverter solari di Afore presentano un involucro in alluminio anodizzato per una maggiore durata e un'efficace protezione dalla corrosione. Dotati di induttori esterni per garantire un'efficiente dissipazione del calore, migliorano notevolmente l'affidabilità e prolungano la vita dell'inverter.

Per tutti questi motivi, cercheremmo di trovare una parete a est (lontana dal sole caldo del pomeriggio a ovest) e di avere una tettoia o un qualche tipo di protezione dalla pioggia e dalla luce diretta del sole. Meno l'inverter è esposto alle intemperie, meglio è.

Monitoraggio Wi-Fi

Scoprite dove si trova l'inverter del pannello solare e assicuratevi che sia possibile un monitoraggio Wi-Fi a distanza.

Una considerazione importante da fare in casa è la disponibilità di un segnale Wi-Fi. Collegando l'inverter solare al Wi-Fi di casa è possibile monitorare in remoto le prestazioni dell'impianto solare dal proprio dispositivo smart o PC. Si tratta di una funzione interessante e alcuni la utilizzano volentieri! Per altri, invece, non è così interessante. Ma è comunque una funzione molto utile e con molti vantaggi.

Con un impianto solare monitorato a distanza, è possibile sapere in qualsiasi momento se l'energia solare funziona correttamente. Se c'è un problema di scarso rendimento e di guasto del prodotto, di solito può essere diagnosticato a distanza, risparmiando tempo e denaro e permettendo a qualcuno di recarsi presso la proprietà. Un modo semplice per verificare la potenza del segnale Wi-Fi è quello di utilizzare uno smartphone per posizionarsi in una potenziale posizione dell'inverter e connettersi a una rete Wi-Fi. Con il telefono si può poi verificare la potenza del segnale. L'inverter ha bisogno di un segnale abbastanza forte per garantire un flusso di dati costante.

Per gli impianti solari commerciali più grandi, in genere utilizziamo una sim 4G per monitorare le prestazioni solari, quindi il segnale Wi-Fi è meno importante. Non è sempre così, ma negli edifici commerciali la posizione dell'installazione dell'inverter del pannello solare spesso non è vicina a uffici o altre aree che richiedono un segnale Wi-Fi. L'uso di una scheda sim 4G è più costoso a causa del pagamento continuo dei dati, ma a volte è preferibile, in modo da non avere problemi con i firewall esistenti o con altri sistemi di sicurezza interna.

Distanza dal centralino - Efficienza e costi

Più lontano è l'inverter a bordo o il quadro principale, minore è l'efficienza. Le variabili sono molte e spesso è possibile aumentare le dimensioni dei cavi per risolvere il problema dell'efficienza. Tuttavia, percorsi più lunghi e cavi più grandi comportano costi maggiori, quindi è meglio tenere l'inverter vicino al quadro, se possibile.

Estetica

In qualità di progettisti solari, il nostro compito principale è quello di progettare sistemi solari che siano il più efficienti possibile. Per questo motivo, l'estetica della posizione dell'inverter e dei pannelli solari è sempre secondaria. Tuttavia, comprendiamo anche che la vostra casa è il luogo in cui vivete e volete assicurarvi che il sistema installato non sia un pugno nell'occhio.

Come già detto, l'inverter è solitamente installato vicino alla scheda figlia o al quadro elettrico principale. Quando gli inverter sono installati all'esterno, spesso non sono visibili dalle strade. Per le abitazioni, l'inverter si trova probabilmente in un garage o lungo il lato della casa, vicino alla scatola dei contatori. Per le aziende, l'inverter si trova vicino alla scheda figlia o al quadro elettrico principale. Raramente si trovano in aree frequentate da dipendenti o clienti. Se l'estetica è molto importante per voi e l'inverter deve essere collocato in un'area in cui viene visto spesso, potete costruire un piccolo involucro per circondare l'inverter, purché sia ben ventilato e non completamente chiuso. Se state pensando di farlo, dovete sempre verificare i requisiti del produttore e gli standard di installazione locali per ottenere l'autorizzazione, poiché l'installazione di un involucro non conforme può invalidare la garanzia o violare gli standard di sicurezza.

I tipi di sistema of Installazione dell'inverter per pannelli solari

Sistema indipendente

Un sistema di inverter stand-alone consente di utilizzare l'energia di riserva in caso di guasto alla rete principale. È costituito da una scatola di grandi dimensioni che può essere installata da qualche parte in casa, come un garage o un ripostiglio. Il sistema utilizza un rotore meccanico per commutare la corrente continua in corrente alternata. Nella maggior parte dei casi, sono collegati alla batteria stessa. Quando si sceglie questo tipo di inverter solare, assicurarsi di utilizzare un inverter solare Afore di alta qualità per garantire che tutto funzioni correttamente per lungo tempo.

Sistema Grid-Tie

In alternativa, è possibile scegliere un sistema grid-tied. Questo sistema consente di collegare il pannello direttamente alla rete. In questo modo potrete vendere tutta l'energia in eccesso che riuscite ad accumulare al vostro fornitore di servizi. Tuttavia, lo svantaggio di questo sistema è che non contiene una batteria. Ciò significa che, in caso di interruzione di corrente, anche voi resterete al buio.

Sistema ibrido

Sistemi ibridi sono i più costosi perché offrono i vantaggi dei due sistemi menzionati in precedenza. Nonostante queste caratteristiche e l'efficienza, sono spesso utilizzati soprattutto in ambienti aziendali di grandi dimensioni a causa del loro prezzo.

I passi of Installazione dell'inverter per pannelli solari

I pannelli solari possono essere utilizzati per la produzione di elettricità a livello commerciale e domestico. In entrambi i casi, i pannelli fotovoltaici vengono installati sul tetto per ricevere la massima quantità di luce solare possibile e generare il massimo dell'elettricità dal sistema.

Le fasi del processo di installazione dell'inverter per pannelli solari sono le seguenti:

Fase 1: Installazione del supporto

Il primo passo consiste nel fissare la staffa che sosterrà i pannelli solari. Può essere montata a tetto o a pavimento o a incasso, a seconda delle esigenze. Questa struttura di base fornisce supporto e robustezza. Prestare attenzione all'orientamento di installazione del pannello fotovoltaico (monocristallino o policristallino). Per i Paesi dell'emisfero settentrionale, la direzione migliore per orientare i pannelli solari è il sud, dove il sole prende di più. È possibile anche la direzione est-ovest. Per i Paesi dell'emisfero meridionale, la direzione migliore è il nord.

Anche in questo caso, la struttura di installazione deve essere leggermente inclinata. L'angolo di inclinazione può essere compreso tra 18 e 36 gradi. Molte aziende utilizzano inseguitori solari per migliorare l'efficienza di conversione.

Fase 2: installazione dei pannelli solari

Il passo successivo consiste nel fissare i pannelli solari alla struttura di montaggio. Ciò avviene stringendo i dadi e i bulloni. È necessario prestare attenzione alla sicurezza dell'intera struttura per renderla forte e duratura.

Fase 3: Eseguire il cablaggio elettrico

Il passo successivo è la realizzazione dei cavi. Per il cablaggio si utilizzano connettori universali come l'MC4, che possono essere collegati a tutti i tipi di pannelli solari. Questi pannelli possono essere collegati elettricamente tra loro attraverso la seguente serie:

In serie: In questo caso, la linea positiva (+) di un modulo fotovoltaico è collegata alla linea negativa (-) di un altro modulo. Questo tipo di cablaggio aumenta la tensione che corrisponde al pacco batterie.

Collegamento in parallelo: In questo caso, i collegamenti da positivo (+) a positivo (+) e da negativo (-) a negativo (-) sono completati. Questa tensione di cablaggio per ogni pannello rimane costante.

Fase 4: Collegamento del sistema all'inverter solare

Il passo successivo consiste nel collegare il sistema all'inverter solare. Il filo positivo del pannello solare viene collegato al terminale positivo dell'inverter, mentre il filo negativo viene collegato al terminale negativo dell'inverter.

L'inverter solare è collegato alle celle solari e all'ingresso della rete per generare elettricità.

Fase 5: Collegamento dell'inverter solare e della batteria solare

Il passo successivo consiste nel collegare l'inverter solare e la cella solare. Il terminale positivo della batteria viene collegato al terminale positivo dell'inverter, da negativo a negativo. I sistemi solari off-grid richiedono batterie per immagazzinare energia di riserva.

Fase 6: Collegare l'inverter solare alla rete elettrica

Il passo successivo consiste nel collegare l'inverter alla rete. Per realizzare questo collegamento, si utilizza una spina semplice per collegarsi al quadro elettrico principale. Una linea di uscita viene collegata al quadro elettrico per fornire energia all'abitazione.

Passo: 7: Avviare l'inverter solare

Una volta terminati tutti i cablaggi e i collegamenti elettrici, è ora di avviare l'inverter accendendo l'interruttore principale dell'abitazione. La maggior parte degli inverter solari è dotata di un display digitale che mostra le statistiche relative alla generazione e all'utilizzo dell'unità solare.

Alcuni suggerimenti per la manutenzione dell'installazione di inverter per pannelli solari

Una volta installato l'inverter solare, il lavoro non è finito. Per assicurarsi che duri per alcuni anni, è necessario provvedere alla sua manutenzione. Ecco alcuni metodi semplici ed efficaci per la manutenzione dell'inverter, indipendentemente dal suo tipo.

Eseguire un cablaggio corretto

Secondo il codice elettrico nazionale, il cablaggio dell'inverter deve essere corretto. Il NEC definisce le linee guida per il collegamento degli utensili elettrici. Pertanto, è bene assicurarsi che il cablaggio dell'inverter sia conforme alle linee guida NEC.

Ambiente di installazione

Se non si sceglie un buon ambiente di installazione, la durata dell'inverter solare sarà sicuramente più breve.

Tuttavia, qual è l'ambiente più adatto per l'installazione degli inverter per pannelli solari?

È meglio farlo al chiuso, in una stanza fresca e ventilata. In secondo luogo, l'inverter non deve interferire con la ventola di raffreddamento per evitare che si surriscaldi e provochi un incendio. Inoltre, la stanza deve essere costantemente ventilata, mantenendo una sufficiente umidità e lontano dai liquidi.

Evitare le sostanze infiammabili

L'inverter per pannelli solari è un dispositivo che genera scintille. Per questo motivo è importante stare lontani da tutto ciò che potrebbe provocare un incendio. Ad esempio, stare lontani da sostanze e gas infiammabili può evitare che le scintille si trasformino in incendi.

Manutenzione della batteria

Alcuni inverter per pannelli solari richiedono una manutenzione regolare perché sono dotati di batterie. Le batterie comportano molti rischi, come scosse elettriche, incendi e surriscaldamento.

Un locale ben ventilato è essenziale per la manutenzione a lungo termine della batteria. Infatti, quando la batteria è carica, produce idrogeno e ossigeno. Questi gas devono circolare correttamente per evitare che si accumulino e danneggino la batteria.

Inoltre, è necessario prestare molta attenzione quando si maneggia la batteria. A tal fine è necessario rimuovere tutti i gioielli di metallo, compresi braccialetti, anelli, orologi, ecc. Perché? Con queste fonti di energia si crea un cortocircuito che può saldare i metalli leggeri e causare un incendio.

Evitare la sovratensione in ingresso

Ogni inverter ha una tensione massima che può gestire. Questo spiega perché alcuni inverter solari sono più adatti all'uso residenziale, mentre altri sono più adatti alle applicazioni commerciali. Si può notare che una singola unità di progettazione dell'inverter solare utilizzata negli edifici residenziali non può essere utilizzata per convertire grandi correnti negli edifici commerciali.

Pertanto, la sostituzione dell'inverter del pannello solare non dovrebbe essere presa in considerazione. Quando si sostituisce l'inverter del pannello solare, è necessario assicurarsi che venga utilizzato l'inverter corretto. In sintesi, la tensione di ingresso al pannello solare non deve superare la tensione di ingresso CC consigliata.

Evitare le uscite dirette

L'uscita CA dell'inverter solare può essere collegata direttamente al pannello di distribuzione per il funzionamento in parallelo. Il funzionamento con un'altra fonte di alimentazione può causare il ritorno della corrente alternata all'interno dell'unità, con il rischio di danneggiare la sezione di uscita. Per evitare problemi elettrici, l'uscita CA dell'inverter solare non deve essere collegata direttamente a un interruttore automatico.

Sostituire le parti

Tutti i componenti elettronici hanno una vita utile, compresi quelli dell'inverter solare. Pertanto, devono essere sostituiti quando raggiungono la fine della loro vita utile o sono danneggiati.

L'importante è ordinare i pezzi di ricambio corretti, preferibilmente dal produttore. Inoltre, assicuratevi di smontare correttamente i pezzi in questione per proteggerli da ulteriori danni.

Conclusione

L'installazione di inverter per pannelli solari da soli può essere un'esperienza conveniente e gratificante; è possibile risparmiare molto denaro escludendo le imprese appaltatrici e diventando orgogliosi dei propri lavori.

Tuttavia, è necessario assicurarsi che il sistema sia installato correttamente. Se non viene eseguita nel modo giusto, può causare diversi problemi e anche rischi per la sicurezza.
