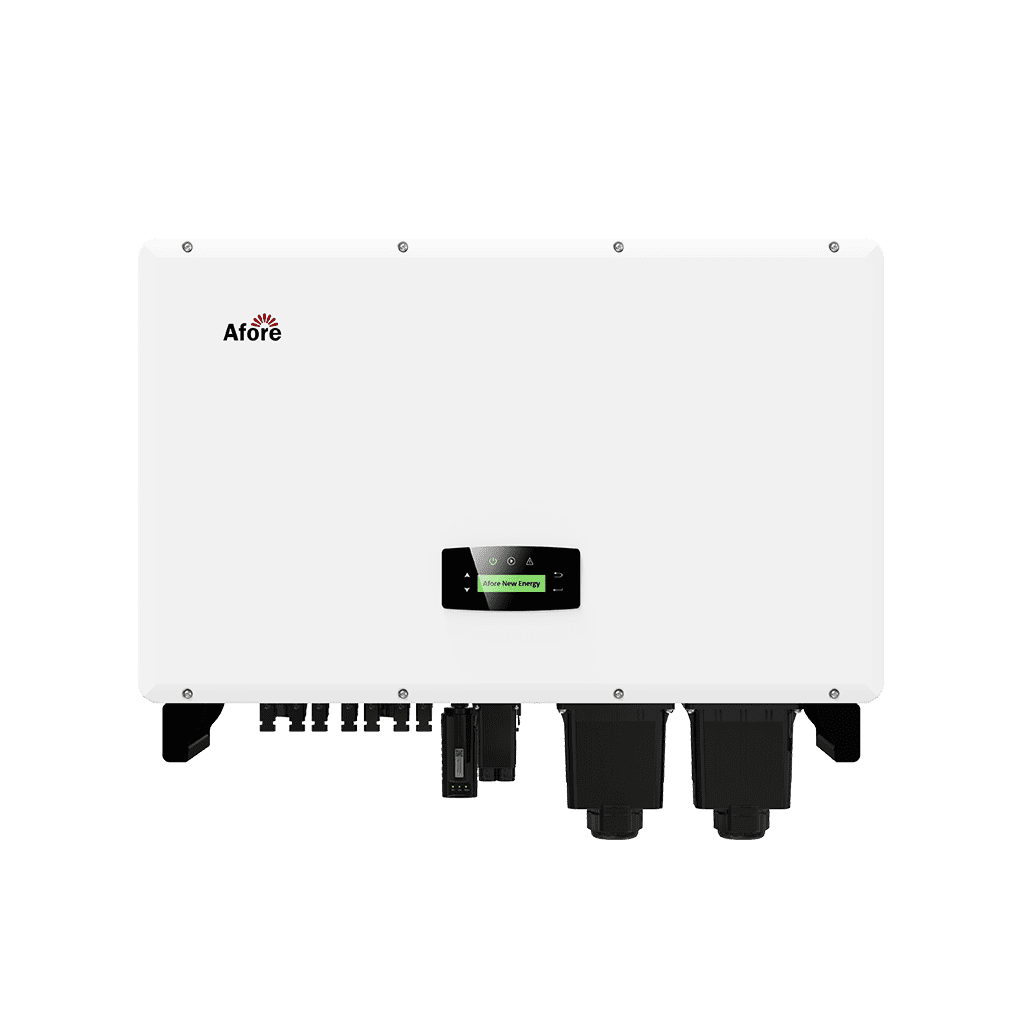

Gli inverter di accumulo trifase della serie Afore AF sono progettati per aumentare l'indipendenza energetica dei proprietari di casa e degli utenti commerciali. La gamma di potenza va da 36kW a 50kW, compatibile con batterie ad alta tensione (150-800V).
La gestione dell'energia si basa su strutture tariffarie basate sul tempo di utilizzo e sulla domanda, riducendo in modo significativo la quantità di energia acquistata dalla rete pubblica.
Grazie alla funzione UPS (tempo di commutazione < 10 ms), che consente di alimentare i carichi cruciali durante le interruzioni. Inoltre, in modalità di funzionamento di backup, l'inverter offre un sovraccarico di uscita di picco fino a 150%.
Sistema di batterie di supporto da 280AH e 315AH
AFCI (opzionale) e spegnimento rapido pronto
2 volte AC Sovradimensionato
100% uscita sbilanciata
Introduzione al prodotto
| Dati tecnici | AF36K-TH | AF40K-TH | AF50K-TH |
|---|---|---|---|
| Ingresso FV | |||
| Potenza d'ingresso CC massima (kW) | 54 | 60 | 75 |
| Max. Tensione FV (V) | 1000 | 1000 | 1000 |
| Tensione nominale di ingresso CC (V) | 620 | 620 | 620 |
| Gamma di tensione d'ingresso CC (V) | 150-1000 | 150-1000 | 150-1000 |
| Gamma di tensione MPPT (V) | 150-850 | 150-850 | 150-850 |
| Gamma MPPT Ful (V) | 500-850 | 500-850 | 500-850 |
| l Tensione di avvio (V) | 160 | 160 | 160 |
| Max. Corrente d'ingresso CC (A) | 40x4 | 40x4 | 40x4 |
| Corrente massima di breve durata (A) | 48x4 | 48x4 | 48x4 |
| Numero di inseguitori MPPT/stringhe | 4/8 | 4/8 | 4/8 |
| Porta della batteria | |||
| Tensione nominale della batteria (V) | 500 | 500 | 500 |
| Intervallo di tensione della batteria (V) | 150-800 | 150-800 | 150-800 |
| Corrente massima di carica/scarica Corrente di carica/scarica(A) | 120 | 120 | 120 |
| Potenza massima di carica/scarica (kW) Potenza di carica/scarica (kW) | 36 | 40 | 50 |
| Curva di carica | 3 fasi | 3 fasi | 3 fasi |
| Tipo di batteria compatibile | Batteria agli ioni di litio / al piombo / al cloruro di sodio metallico | Batteria agli ioni di litio / al piombo / al cloruro di sodio metallico | Batteria agli ioni di litio / al piombo / al cloruro di sodio metallico |
| Rete AC | |||
| Potenza di uscita nominale CA (kW) | 36 | 40 | 50 |
| Potenza massima di ingresso/uscita CA (kVA) | 72/39.6 | 80/44 | 100/55 |
| Corrente di uscita CA massima (A) | 60.06 | 66.77 | 83.38 |
| Tensione nominale CA (V) | 230/400 | 230/400 | 230/400 |
| Frequenza nominale CA (Hz) | 50/ 60 | 50/ 60 | 50/ 60 |
| Fattore di potenza | 1(-0.8-0.8) | 1(-0.8-0.8) | 1(-0.8-0.8) |
| THD corrente (%) | <3% | <3% | <3% |
| Uscita di carico CA (back-up) | |||
| Potenza di uscita nominale (VA) | 36000 | 44000 | 55000 |
| Tensione di uscita nominale (V) | 230/400 | 230/400 | 230/400 |
| Frequenza di uscita nominale (Hz) | 50/60 | 50/60 | 50/60 |
| Corrente di uscita nominale (A) | 52.2 | 58 | 72.5 |
| Potenza di picco in uscita | 39600VA, 60s | 44000VA, 60s | 55000VA, 60s |
| THDV (con carico lineare) | 3% | 3% | 3% |
| Tempo di commutazione (ms) | <10 | <10 | <10 |
| Efficienza | |||
| Europa Efficienza | 98.20% | 98.30% | 98.30% |
| Massimo. Efficienza | 98.60% | 98.60% | 98.60% |
| Efficienza di carica/scarica della batteria | 99.00% | 99.00% | 99.00% |
| Protezione | |||
| Protezione dall'inversione di polarità | Sì | Sì | Sì |
| Protezione da sovracorrente/tensione | Sì | Sì | Sì |
| Protezione anti-islanding | Sì | Sì | Sì |
| Protezione da cortocircuito CA | Sì | Sì | Sì |
| Rilevamento della corrente di dispersione | Sì | Sì | Sì |
| Monitoraggio dei guasti a terra | Sì | Sì | Sì |
| Monitoraggio della rete | Sì | Sì | Sì |
| Livello di protezione dell'involucro | IP66 | IP66 | IP66 |
| Protezione contro le sovratensioni AC/DC | Tipo lI | Tipo lI | Tipo lI |
| Dati generali | |||
| Dimensioni (LxAxP, mm) | 979x610x310 mm | 979x610x310 mm | 979x610x310 mm |
| Peso (kg) | 70 kg | 70 kg | 70 kg |
| Topologia | Senza trasformatore | Senza trasformatore | Senza trasformatore |
| Concetto di raffreddamento | Ventilatore intelligente | Ventilatore intelligente | Ventilatore intelligente |
| Umidità relativa | 0-100% | 0-100% | 0-100% |
| Intervallo di temperatura operativa (℃) | Da -25 a 60℃ | Da -25 a 60℃ | Da -25 a 60℃ |
| Altitudine operativa (m) | <4000 | <4000 | <4000 |
| Consumo in standby (W) | <100 | <100 | <100 |
| Interfacce di visualizzazione e comunicazione | LCD, LED, RS485, CAN, Wi-Fi, GPRS, 4G | LCD, LED, RS485, CAN, Wi-Fi, GPRS, 4G | LCD, LED, RS485, CAN, Wi-Fi, GPRS, 4G |
| Certificazioni e approvazioni | NRS097, G98/G99, EN50549-1, C10/C11, AS4777.2, VDE-AR-N4105, VDE0126, IEC62109-1, IEC62109-2 | NRS097, G98/G99, EN50549-1, C10/C11, AS4777.2, VDE-AR-N4105, VDE0126, IEC62109-1, IEC62109-2 | NRS097, G98/G99, EN50549-1, C10/C11, AS4777.2, VDE-AR-N4105, VDE0126, IEC62109-1, IEC62109-2 |
| EMC | EN61000-6-2EN61000-6-3 | EN61000-6-2EN61000-6-3 | EN61000-6-2EN61000-6-3 |
