Descripción

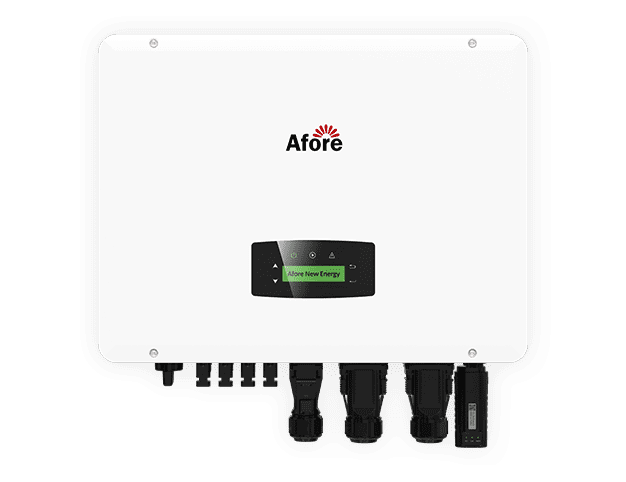

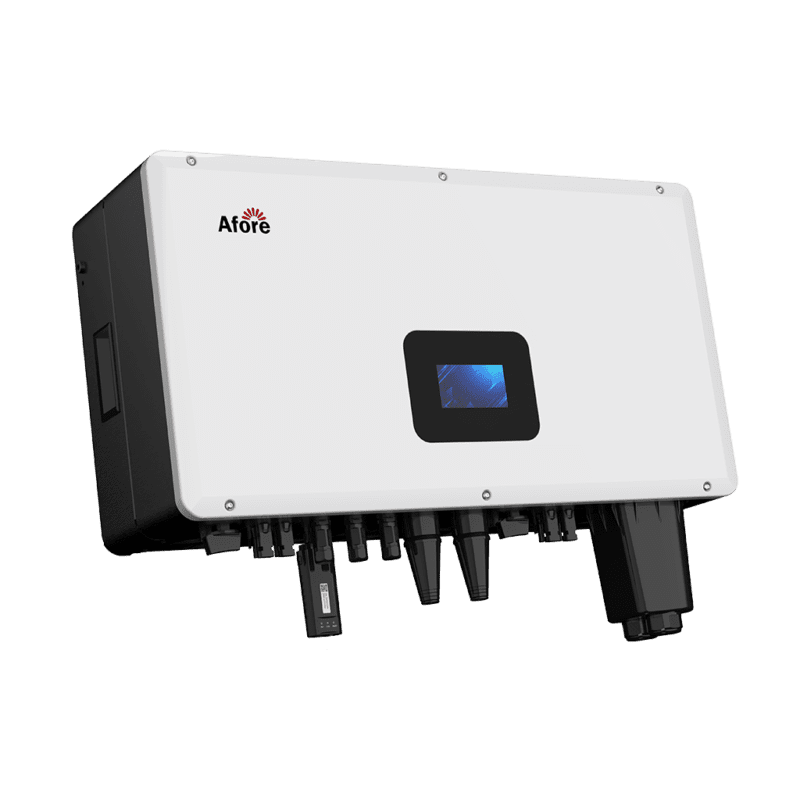

Los inversores trifásicos de almacenamiento de la serie plus de Afore están diseñados para aumentar la independencia energética de propietarios de viviendas y usuarios comerciales. La gama de potencia va de 3,0 kW a 12 kW, compatible con baterías de alto voltaje (80-600 V).
Optimización del tiempo de uso
Preparado para AFCI (opcional) y desconexión rápida
Función antialimentación incorporada
100% salida no balanceada
Presentación del producto
| Datos técnicos | AF3K-THP | AF4K-THP | AF5K-THP | AF6K-THP | AF8K-THP | AF10K-THP | AF12K-THP |
|---|---|---|---|---|---|---|---|
| Entrada FV | |||||||
| Potencia de entrada CC máx. (kW) | 5 | 6 | 7.5 | 9 | 12 | 15 | 18 |
| Máx. Tensión FV (V) | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
| Tensión nominal de entrada de CC (V) | 620 | 620 | 620 | 620 | 620 | 620 | 620 |
| Rango de tensión de entrada CC (V) | 150-1000 | 150-1000 | 150-1000 | 150-1000 | 150-1000 | 150-1000 | 150-1000 |
| Rango de tensión MPPT (V) | 150-850 | 150-850 | 150-850 | 150-850 | 150-850 | 150-850 | 150-850 |
| Rango MPPT completo (V) | 200-850 | 200-850 | 200-850 | 250-850 | 300-850 | 500-850 | 500-850 |
| Tensión de arranque (V) | 160 | 160 | 160 | 160 | 160 | 160 | 160 |
| Máx. Corriente de entrada CC (A) | 20x2 | 20x2 | 20x2 | 20x2 | 20x2 | 20x2 | 20x2 |
| Corriente corta máx. (A) | 30x2 | 30x2 | 30x2 | 30x2 | 30x2 | 30x2 | 30x2 |
| Nº de seguidores MPPT / cadenas | 2/2 | 2/2 | 2/2 | 2/2 | 2/2 | 2/2 | 2/2 |
| Puerto de batería | |||||||
| Tensión nominal de la batería (V) | 100 | 100 | 100 | 150 | 200 | 250 | 300 |
| Rango de tensión de la batería (V) | 80-600 | 80-600 | 80-600 | 80-600 | 80-600 | 120-650 | 120-650 |
| Máx. Corriente de carga/descarga (A) | 50 | 50 | 50 | 50 | 50 | 50 | 50 |
| Potencia máxima de carga/descarga (kW) | 3 | 4 | 5 | 6 | 8 | 10 | 12 |
| Curva de carga | 3 etapas | 3 etapas | 3 etapas | 3 etapas | 3 etapas | 3 etapas | 3 etapas |
| Tipo de batería compatible | Batería de ión-litio/ácido-plomo/cloruro metálico de sodio | Batería de ión-litio/ácido-plomo/cloruro metálico de sodio | Batería de ión-litio/ácido-plomo/cloruro metálico de sodio | Batería de ión-litio/ácido-plomo/cloruro metálico de sodio | Batería de ión-litio/ácido-plomo/cloruro metálico de sodio | Batería de ión-litio/ácido-plomo/cloruro metálico de sodio | Batería de ión-litio/ácido-plomo/cloruro metálico de sodio |
| Red de CA | |||||||
| Potencia nominal de salida de CA (kW) | 3 | 4 | 5 | 6 | 8 | 10 | 12 |
| Potencia máx. de entrada/salida de CA (kVA) | 4.5/3.3 | 6/4.4 | 7.5/5.5 | 9/6.6 | 12/8.8 | 15/11 1 | 8/13.2 |
| Máx. Corriente de salida CA (A) | 5.3 | 7 | 8.5 | 10.5 | 13.5 | 17 | 21.5 |
| Tensión nominal CA (V) | 230/400 | 230/400 | 230/400 | 230/400 | 230/400 | 230/400 | 230/400 |
| Frecuencia nominal CA (Hz) | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
| Factor de potencia | 1(-0.8-0.8) | 1(-0.8-0.8) | 1(-0.8-0.8) | 1(-0.8-0.8) | 1(-0.8-0.8) | 1(-0.8-0.8) | 1(-0.8-0.8) |
| THD actual (%) | <3% | <3% | <3% | <3% | <3% | <3% | <3% |
| Salida de carga de CA (reserva) | |||||||
| Potencia nominal de salida (VA) | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | 12000 |
| Tensión nominal de salida (V) | 230/400 | 230/400 | 230/400 | 230/400 | 230/400 | 230/400 | 230/400 |
| Frecuencia nominal de salida (Hz) | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
| Corriente nominal de salida (A) | 4.4 | 5.8 | 7.3 | 8.7 | 11.6 | 14.5 | 17.4 |
| Potencia de salida de pico | 3300VA, 60s | 4400VA, 60s | 5500VA, 60s | 6600VA, 60s | 8800VA, 60s | 11000VA, 60s | 13200VA,60s |
| THDV (con carga lineal) | <3% | <3% | <3% | <3% | <3% | <3% | <3% |
| Tiempo de conmutación (ms) | <10 | <10 | <10 | <10 | <10 | <10 | <10 |
| Eficacia | |||||||
| Europa Eficiencia | 97.50% | 97.50% | 97.50% | 97.50% | 97.50% | 97.50% | 97.50% |
| Max. Rendimiento | 98.00% | 98.00% | 98.00% | 98.00% | 98.20% | 98.20% | 98.30% |
| Eficiencia de carga/descarga de la batería | 98.00% | 98.00% | 98.00% | 98.00% | 98.00% | 98.00% | 98.00% |
| Protección | |||||||
| Protección contra polaridad inversa | Sí | Sí | Sí | Sí | Sí | Sí | Sí |
| Protección contra sobrecorriente/tensión | Sí | Sí | Sí | Sí | Sí | Sí | Sí |
| Protección antiembarco | Sí | Sí | Sí | Sí | Sí | Sí | Sí |
| Protección contra cortocircuitos de CA | Sí | Sí | Sí | Sí | Sí | Sí | Sí |
| Detección de corriente de fuga | Sí | Sí | Sí | Sí | Sí | Sí | Sí |
| Control de fallos a tierra | Sí | Sí | Sí | Sí | Sí | Sí | Sí |
| Supervisión de la red | Sí | Sí | Sí | Sí | Sí | Sí | Sí |
| Nivel de protección del recinto | P65 | P65 | P65 | P65 | P65 | P65 | P65 |
| Protección contra sobretensiones CA/CC | Tipo ll | Tipo ll | Tipo ll | Tipo ll | Tipo ll | Tipo ll | Tipo ll |
| Datos generales | |||||||
| Dimensiones (AnxAlxPmm) | 558x535x260mm | 558x535x260mm | 558x535x260mm | 558x535x260mm | 558x535x260mm | 558x535x260mm | 558x535x260mm |
| , Peso (kg) | 29 kg | 29 kg | 29 kg | 29 kg | 29 kg | 29 kg | 29 kg |
| Topología | Sin transformador | Sin transformador | Sin transformador | Sin transformador | Sin transformador | Sin transformador | Sin transformador |
| Concepto de refrigeración | Ventilador inteligente | Ventilador inteligente | Ventilador inteligente | Ventilador inteligente | Ventilador inteligente | Ventilador inteligente | Ventilador inteligente |
| Humedad relativa | 0-100% | 0-100% | 0-100% | 0-100% | 0-100% | 0-100% | 0-100% |
| Temperatura de funcionamiento (℃) | -25 a 60 °C | -25 a 60℃ | -25 a 60℃ | -25 a 60℃ | -25 a 60℃ | -25 a 60℃ | -25 a 60℃ |
| Altitud de funcionamiento (m) | <4000 | <4000 | <4000 | <4000 | <4000 | <4000 | <4000 |
| Consumo en espera (W) | <5 | <5 | <5 | <5 | <5 | <5 | <5 |
| Interfaces de visualización y comunicación | LCD,LED, RS485, CAN, Wi-Fi, GPRS, 4G | LCD,LED, RS485, CAN, Wi-Fi, GPRS, 4G | LCD,LED, RS485, CAN, Wi-Fi, GPRS, 4G | LCD,LED, RS485, CAN, Wi-Fi, GPRS, 4G | LCD,LED, RS485, CAN, Wi-Fi, GPRS, 4G | LCD,LED, RS485, CAN, Wi-Fi, GPRS, 4G | LCD,LED, RS485, CAN, Wi-Fi, GPRS, 4G |
| Certificación y homologaciones | NRS097,G98/G99, EN50549-1, C10/C11, AS4777.2, VDE-AR-N4105, VDE0126, IEC62109-1, IEC62109-2 | NRS097,G98/G99, EN50549-1, C10/C11, AS4777.2, VDE-AR-N4105, VDE0126, IEC62109-1, IEC62109-2 | NRS097,G98/G99, EN50549-1, C10/C11, AS4777.2, VDE-AR-N4105, VDE0126, IEC62109-1, IEC62109-2 | NRS097,G98/G99, EN50549-1, C10/C11, AS4777.2, VDE-AR-N4105, VDE0126, IEC62109-1, IEC62109-2 | NRS097,G98/G99, EN50549-1, C10/C11, AS4777.2, VDE-AR-N4105, VDE0126, IEC62109-1, IEC62109-2 | NRS097,G98/G99, EN50549-1, C10/C11, AS4777.2, VDE-AR-N4105, VDE0126, IEC62109-1, IEC62109-2 | NRS097,G98/G99, EN50549-1, C10/C11, AS4777.2, VDE-AR-N4105, VDE0126, IEC62109-1, IEC62109-2 |
| EMC | EN61000-6-2, EN61000-6-3 | EN61000-6-2, EN61000-6-3 | EN61000-6-2, EN61000-6-3 | EN61000-6-2, EN61000-6-3 | EN61000-6-2, EN61000-6-3 | EN61000-6-2, EN61000-6-3 | EN61000-6-2, EN61000-6-3 |
