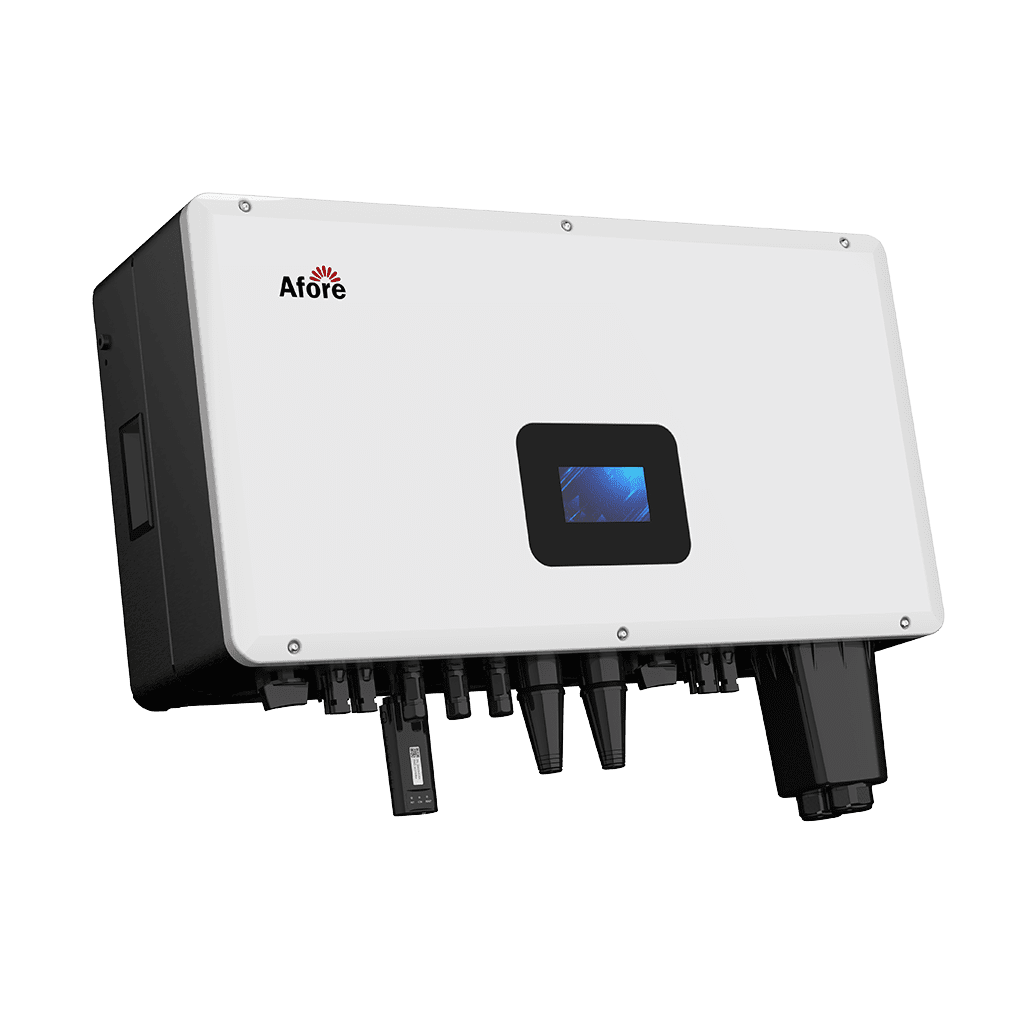

Los inversores de almacenamiento de la serie de bajo voltaje Afore AF están diseñados para aumentar la independencia energética de los propietarios de viviendas. El rango de potencia es de 8kW a 12kW, compatible con baterías de bajo voltaje (40-60V).
La gestión de la energía se basa en estructuras tarifarias basadas en el tiempo de uso y la demanda, que reducen significativamente la cantidad de energía comprada a la red pública.
Gracias a la función SAI (tiempo de conmutación < 10 ms), las cargas cruciales se mantienen encendidas durante los cortes. Además, en el modo de funcionamiento de reserva, el inversor ofrece una sobrecarga de salida máxima de 150%.
Los inversores de almacenamiento de la serie AF de baja tensión están integrados con interruptor de circuito de fallo de arco (AFCI) y desconexión rápida.
Mayores rendimientos
Optimización del tiempo de uso
Modos de funcionamiento configurables
Interruptor de circuito por fallo de arco (AFCl) (opcional)
LCD táctil de colores, fácil de usar
Función antialimentación incorporada
Tamaño compacto y fácil instalación
Supervisión inteligente y actualización remota del firmware
Presentación del producto
MÁX. 240A
Máx. Carga/
Corriente de descarga 240A
PV SOBREDIMENSIÓN
1,5 veces el tamaño PV
CANALES MPPT
Hasta 3 canales MPPT
FUNCIÓN SAI
Tiempo de conmutación < 10ms
PARALELO
Máx.6 Apilado en paralelo
ENTRADA
Generador de soporte
| Datos técnicos | AF8K-SLP | AF9K-SLP | AF10K-SLP | AF11K-SLP | AF12K-SLP |
|---|---|---|---|---|---|
| Entrada FV | |||||
| Potencia de entrada máx. (kW) | 12 | 13.5 | 15 | 16.5 | 18 |
| Tensión FV máx. (V) | 550 | 550 | 550 | 550 | 550 |
| Rango MPPT (V) | 80-500 | 80-500 | 80-500 | 80-500 | 80-500 |
| Rango MPPT completo (V) | 150-500 | 160-500 | 130-500 | 150-500 | 160-500 |
| Tensión normal (V) | 360 | 360 | 360 | 360 | 360 |
| Tensión de arranque (V) | 100 | 100 | 100 | 100 | 100 |
| Máx. Corriente de entrada (A) | 18.5x3 | 18.5x3 | 18.5x3 | 18.5x3 | 18.5x3 |
| Corriente corta máx. (A) | 26x3 | 26x3 | 26x3 | 26x3 | 26x3 |
| Nº de seguidores MPP/Nº de cadenas FV | 3/1+1+2 | 3/1+1+2 | 3/1+1+2 | 3/1+1+2 | 3/1+1+2 |
| Puerto de batería | |||||
| Potencia máxima de carga/descarga (kW) | 8.0 | 9.0 | 10 | 11 | 12 |
| Máx. Corriente de carga/descarga (A) | 200 | 240 | 240 | 240 | 240 |
| Tensión normal de la batería (V) | 51.2 | 51.2 | 51.2 | 51.2 | 51.2 |
| Rango de tensión de la batería (V) | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 |
| Tipo de batería | Li-ion / Plomo-ácido, etc. | Li-ion / Plomo-ácido, etc. | Li-ion / Plomo-ácido, etc. | Li-ion / Plomo-ácido, etc. | Li-ion / Plomo-ácido, etc. |
| Red de CA y generador diésel (opcional) | |||||
| Corriente continua máxima (A) | 37 | 41 | 46 | 50 | 55 |
| Potencia continua máxima (kVA) | 8.0 | 9.0 | 10 | 11 | 12 |
| Corriente nominal de red (A) | 37/35 | 41/39 | 46/44 | 50/48 | 55/52 |
| Tensión nominal de red (V) | 198 a 242 @ 220 / 207 a 253 @ 230 | 198 a 242 @ 220 / 207 a 253 @ 230 | 198 a 242 @ 220 / 207 a 253 @ 230 | 198 a 242 @ 220 / 207 a 253 @ 230 | 198 a 242 @ 220 / 207 a 253 @ 230 |
| Frecuencia nominal de red (Hz) | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
| Factor de potencia | 0,999 (ajustable de 0,8 sobreexcitado a 0,8 subexcitado) | 0,999 (ajustable de 0,8 sobreexcitado a 0,8 subexcitado) | 0,999 (ajustable de 0,8 sobreexcitado a 0,8 subexcitado) | 0,999 (ajustable de 0,8 sobreexcitado a 0,8 subexcitado) | 0,999 (ajustable de 0,8 sobreexcitado a 0,8 subexcitado) |
| THD actual (%) | <3 | <3 | <3 | <3 | <3 |
| Salida de carga de CA | |||||
| Corriente continua máxima (A) | 37 | 41 | 46 | 50 | 55 |
| Potencia continua máxima (kVA) | 8 | 9 | 10 | 11 | 12 |
| Corriente máxima de pico (A) (10min) | 55.5/52.5 | 61.5/58.5 | 69/66 | 75/72 | 82.5/78 |
| Potencia máxima de pico (KVA) (10min) | 12 | 13.5 | 15 | 16.5 | 18 |
| Tensión nominal CA L-N (V) | 220/230 | 220/230 | 220/230 | 220/230 | 220/230 |
| Frecuencia nominal de CA (Hz) | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
| Tiempo de conmutación (ms) | Sin fisuras | Sin fisuras | Sin fisuras | Sin fisuras | Sin fisuras |
| Tensión THD(%) | <3 | <3 | <3 | <3 | <3 |
| Eficacia | |||||
| Eficiencia europea (%) | 98.1 | 98.1 | 98.1 | 98.1 | 98.1 |
| Max. Eficiencia (%) | 96.8 | 96.8 | 96.8 | 96.8 | 96.8 |
| Protección | |||||
| Protección contra polaridad inversa FV | Sí | Sí | Sí | Sí | Sí |
| Bat. Protección contra polaridad inversa | Sí | Sí | Sí | Sí | Sí |
| Protección contra sobrecorriente/tensión | Sí | Sí | Sí | Sí | Sí |
| Protección contra el aterrizaje forzoso | Sí | Sí | Sí | Sí | Sí |
| Protección contra cortocircuitos de CA | Sí | Sí | Sí | Sí | Sí |
| Detección de corriente residual | Sí | Sí | Sí | Sí | Sí |
| Control de fallos a tierra | Sí | Sí | Sí | Sí | Sí |
| Detección de arco fotovoltaico | Sí | Sí | Sí | Sí | Sí |
| Nivel de protección del recinto | IP65 / NEMA4X | IP65 / NEMA4X | IP65 / NEMA4X | IP65 / NEMA4X | IP65 / NEMA4X |
| Datos generales | |||||
| Dimensiones (AnxAlxP,mm) | 785x614x258 | 785x614x258 | 785x614x258 | 785x614x258 | 785x614x258 |
| Peso (kg) | 43 | 43 | 43 | 43 | 43 |
| Topología | Sin transformador | Sin transformador | Sin transformador | Sin transformador | Sin transformador |
| Refrigeración | Ventilador inteligente | Ventilador inteligente | Ventilador inteligente | Ventilador inteligente | Ventilador inteligente |
| Humedad relativa | 0-100% | 0-100% | 0-100% | 0-100% | 0-100% |
| Temperatura de funcionamiento (℃) | -25 a 60 (Reducción 45) nominal 45) | -25 a 60 (Reducción 45) nominal 45) | -25 a 60 (Reducción 45) nominal 45) | -25 a 60 (Reducción 45) nominal 45) | -25 a 60 (Reducción 45) nominal 45) |
| Altitud de funcionamiento (m) | <2000 | <2000 | <2000 | <2000 | <2000 |
| Consumo en espera (W) | <30 | <30 | <30 | <30 | <30 |
| Montaje | Soporte de pared | Soporte de pared | Soporte de pared | Soporte de pared | Soporte de pared |
| Comunicación con RSD | SUNSPEC | SUNSPEC | SUNSPEC | SUNSPEC | SUNSPEC |
| Interfaces de visualización y comunicación | LCD, LED, RS485, CAN, Wi-Fi, GPRS, 4G | LCD, LED, RS485, CAN, Wi-Fi, GPRS, 4G | LCD, LED, RS485, CAN, Wi-Fi, GPRS, 4G | LCD, LED, RS485, CAN, Wi-Fi, GPRS, 4G | LCD, LED, RS485, CAN, Wi-Fi, GPRS, 4G |
| Certificación y homologaciones | NRS097, G98, EN50549-1, C10/C11, AS4777.2, VDE-AR-N4105, VDE0126, IEC62109-1, IEC62109-2 | NRS097, G98, EN50549-1, C10/C11, AS4777.2, VDE-AR-N4105, VDE0126, IEC62109-1, IEC62109-2 | NRS097, G98, EN50549-1, C10/C11, AS4777.2, VDE-AR-N4105, VDE0126, IEC62109-1, IEC62109-2 | NRS097, G98, EN50549-1, C10/C11, AS4777.2, VDE-AR-N4105, VDE0126, IEC62109-1, IEC62109-2 | NRS097, G98, EN50549-1, C10/C11, AS4777.2, VDE-AR-N4105, VDE0126, IEC62109-1, IEC62109-2 |
| EMC | EN61000-6-2, EN61000-6-3 | EN61000-6-2, EN61000-6-3 | EN61000-6-2, EN61000-6-3 | EN61000-6-2, EN61000-6-3 | EN61000-6-2, EN61000-6-3 |
