Dreiphasige Speicherlösung (HV)
Beschreibung

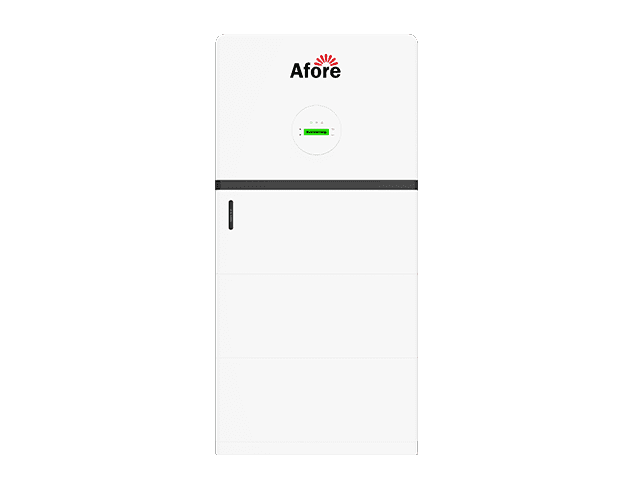

Afore ATH Series is an all-in-one solar and storage solution that integrates the inverter, battery charger, UPS-levelswitching, and battery enclosure into a pre- wired modular system for easier and faster installation. The compact, elegantly designed, and robust unit is IP66 rated, so it can be mounted either inside or outside withstanding all weather conditions and brings a reduction of installation time of up to 50%.

IP66 Außenausführung

Modularer Aufbau Plug & Play

AFCI-Norm

Skalierbares Design bis zu 25,6kWh

Einführung des Produkts

Technische DatenAF3K-ATH AF4K-ATHAF5K-ATHAF6K-ATHAF8K-ATHAF10K-ATH AF12K-ATH AF15K-ATH
PV-Eingang
Max. DC-Eingangsleistung (kW)567.5912151822.5
Max.PV Spannung(V)10001000100010001000100010001000
Nenn-DC-Eingangsspannung (V)620620620620620620620620
DC-Eingangsspannungsbereich (V)150-1000150-1000150-1000150-1000150-1000150-1000150-1000150-1000
MPPT Spannungsbereich (V)150-850150-850150-850150-850150-850150-850150-850150-850
Voller MPPT-Bereich (V)200-850200-850200-850250-850300-850500-850500-850500-850
Einschaltspannung (V)160160160160160160160160
Max. DC-Eingangsstrom (A)20x220x220x220x220x220x220x220x2
Max. Kurzer Strom (A)30x230x230x230x230x230x230x230x2
Anzahl der MPPT-Tracker/ Strings2/22/22/22/22/22/22/22/2
Batterieanschluss
Batterie-Nennspannung (V)150200200250300350450500
Batteriespannungsbereich (V)80-60080-60080-60080-60080-60080-60080-60080-600
Max. Lade-/Entladestrom (A)3030303030303030
Max. Lade-/Entladeleistung (kW)34568101215
Aufladekurve3 Etappen3 Etappen3 Etappen3 Etappen3 Etappen3 Etappen3 Etappen3 Etappen
Kompatibler BatterietypLi-Ion / Natrium-Ionen-AkkuLi-Ion / Natrium-Ionen-AkkuLi-Ion / Natrium-Ionen-AkkuLi-Ion / Natrium-Ionen-AkkuLi-Ion / Natrium-Ionen-AkkuLi-Ion / Natrium-Ionen-AkkuLi-Ion / Natrium-Ionen-AkkuLi-Ion / Natrium-Ionen-Akku
AC-Netz
AC-Nennausgangsleistung (kW)34568101215
Max. AC Eingangs-/Ausgangsleistung (kVA)4.5/3.36/4.47.5/5.59/6.612/8.815/1118/13.222.5/16.5
Max. AC-Ausgangsstrom (A)5.378.510.513.51721.527
Nennwechselspannung (V)230/400230/400230/400230/400230/400230/400230/400230/400
Nominale AC-Frequenz (Hz)50/6050/6050/6050/6050/6050/6050/6050/60
Leistungsfaktor1 (-0,8-0,8) einstellbar1 (-0,8-0,8) einstellbar1 (-0,8-0,8) einstellbar1 (-0,8-0,8) einstellbar1 (-0,8-0,8) einstellbar1 (-0,8-0,8) einstellbar1 (-0,8-0,8) einstellbar1 (-0,8-0,8) einstellbar
Strom THD (%)<3%<3%<3%<3%<3%<3%<3%<3%
AC-Lastausgang (Back-up)
Nominale Ausgangsleistung (VA)30004000500060008000100001200015000
Nominale Ausgangsspannung (V)230/400230/400230/400230/400230/400230/400230/400230/400
Nominale Ausgangsfrequenz (Hz)50/6050/6050/6050/6050/6050/6050/6050/60
Nominaler Ausgangsstrom (A)4.45.87.38.711.614.517.421.8
Spitzenausgangsleistung3300VA,60s 4400VA, 60s5500VA, 60s6600VA, 60s8800VA, 60s11000VA, 60s13200VA, 60s16500VA,60s
THDV (bei linearer Last)<3%<3%<3%<3%<3%<3%<3%<3%
Umschaltzeit(ms)<10<10<10<10<10<10<10<10
Wirkungsgrad
Europa Effizienz97.50%97.50%97.50%97.50%97.50%97.50%97.50%97.50%
Max. Wirkungsgrad98.00%98.00%98.00%98.00%98.20%98.20%98.30%98.30%
Wirkungsgrad beim Laden/Entladen der Batterie98.00%98.00%98.00%98.00%98.00%98.00%98.00%98.00%
Schutz
Schutz vor VerpolungJaJaJaJaJaJaJaJa
Überstrom-/SpannungsschutzJaJaJaJaJaJaJaJa
Anti-Islanding-SchutzJaJaJaJaJaJaJaJa
AC-KurzschlussschutzJaJaJaJaJaJaJaJa
Erkennung von LeckstromJaJaJaJaJaJaJaJa
ErdschlussüberwachungJaJaJaJaJaJaJaJa
NetzüberwachungJaJaJaJaJaJaJaJa
Gehäuse Protect LevelIP66IP66IP66IP66IP66IP66IP66IP66
AC/DC-ÜberspannungsschutzTyp IITyp IITyp IITyp IITyp IITyp IITyp IITyp II
Allgemeine Daten
Abmessungen (Bx Hx T,mm)600x432x210600x432x210600x432x210600x432x210600x432x210600x432x210600x432x210600x432x210
Gewicht (kg)2525252525252525
TopologieTransformatorlosTransformatorlosTransformatorlosTransformatorlosTransformatorlosTransformatorlosTransformatorlosTransformatorlos
KühlungskonzeptNatürliche KonvektionNatürliche KonvektionNatürliche KonvektionNatürliche KonvektionIntelligenter VentilatorIntelligenter VentilatorIntelligenter VentilatorIntelligenter Ventilator
Relative Luftfeuchtigkeit0-100%0-100%0-100%0-100%0-100%0-100%0-100%0-100%
Betriebstemperaturbereich (℃)-25 bis 60℃-25 bis 60℃-25 bis 60℃-25 bis 60℃-25 bis 60℃-25 bis 60℃-25 bis 60℃-25 bis 60℃
Betriebshöhe(m)<4000<4000<4000<4000<4000<4000<4000<4000
Standby-Verbrauch (W)<5<5<5<5<5<5<5<5
Display & KommunikationsschnittstellenLCD, LED, RS485, CAN, Wi-Fi, GPRS, 4GLCD, LED, RS485, CAN, Wi-Fi, GPRS, 4GLCD, LED, RS485, CAN, Wi-Fi, GPRS, 4GLCD, LED, RS485, CAN, Wi-Fi, GPRS, 4GLCD, LED, RS485, CAN, Wi-Fi, GPRS, 4GLCD, LED, RS485, CAN, Wi-Fi, GPRS, 4GLCD, LED, RS485, CAN, Wi-Fi, GPRS, 4GLCD, LED, RS485, CAN, Wi-Fi, GPRS, 4G
Zertifizierung & ZulassungenNRS097, G98/G99, EN50549-1, C10/C11, AS4777.2, VDE-AR-N4105, VDE0126, IEC62109-1, IEC62109-2NRS097, G98/G99, EN50549-1, C10/C11, AS4777.2, VDE-AR-N4105, VDE0126, IEC62109-1, IEC62109-2NRS097, G98/G99, EN50549-1, C10/C11, AS4777.2, VDE-AR-N4105, VDE0126, IEC62109-1, IEC62109-2NRS097, G98/G99, EN50549-1, C10/C11, AS4777.2, VDE-AR-N4105, VDE0126, IEC62109-1, IEC62109-2NRS097, G98/G99, EN50549-1, C10/C11, AS4777.2, VDE-AR-N4105, VDE0126, IEC62109-1, IEC62109-2NRS097, G98/G99, EN50549-1, C10/C11, AS4777.2, VDE-AR-N4105, VDE0126, IEC62109-1, IEC62109-2NRS097, G98/G99, EN50549-1, C10/C11, AS4777.2, VDE-AR-N4105, VDE0126, IEC62109-1, IEC62109-2NRS097, G98/G99, EN50549-1, C10/C11, AS4777.2, VDE-AR-N4105, VDE0126, IEC62109-1, IEC62109-2
EMCEN61000-6-2, EN61000-6-3EN61000-6-2, EN61000-6-3EN61000-6-2, EN61000-6-3EN61000-6-2, EN61000-6-3EN61000-6-2, EN61000-6-3EN61000-6-2, EN61000-6-3EN61000-6-2, EN61000-6-3EN61000-6-2, EN61000-6-3
ModellAF2500W-HB
Parameter
Nennspannung (Vdc)51.2
Nennkapazität (Wh)2560
Betriebsspannungsbereich (Vdc)129.6-516.6
Ladespannung (Vdc)56.16
Nominaler Lade-/Entladestrom (A)25
Max. Lade-/Entladestrom(A)50
Spitzenstrom(A)100@3sec
Reihenschaltung3-10 Stück
Zyklus Leben6000@80% DOD, 25℃/0,5C
Struktur
Leistungsmodul Abmessungen(mm)/Gewicht(kg)600*210*250/14
Batteriemodul Abmessungen(mm)/Gewicht(kg)600*210*160/27
Lampenständer Modul Abmessungen(mm)/Gewicht(kg)600*210*90/5
Top Cap Modul Abmessungen(mm)/Gewicht(kg)600*210*50/2.5
IP-BewertungIP65
EinrichtungGestapelt
Arbeitsumfeld
Ladung Arbeitstemperatur(℃)0-55
Entladung Arbeitstemperatur(℃)-20~60
Höhenlage(M)<2500
Luftfeuchtigkeit(RH)5-95%(ohne Verflüssigung)
Kommunikation
KommunikationsanschlussRS485, CAN
AnzeigeSOC-Statusanzeige, LED-Anzeige
Zertifizierung
CB, IEC62619, CE-EMC, CE-GPSD, UKCA, UL1973, UL9540A, EN62040, IEC62040; UN38.3, MSDS

VERWANDTE PRODUKTE

ESS-Lösung für Außenschränke

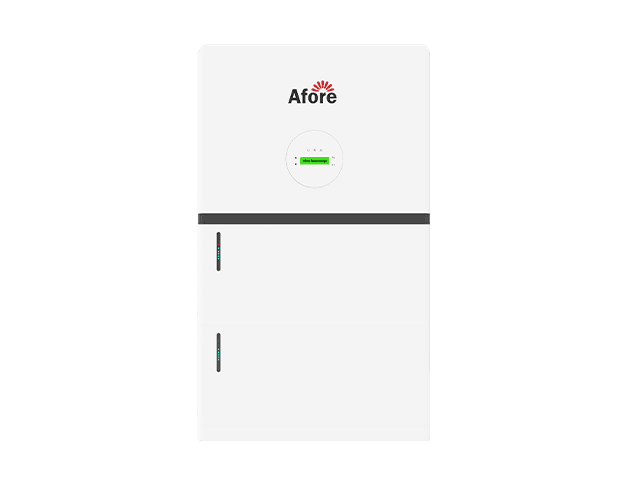

Einphasige Heimspeicherlösung (LV)
